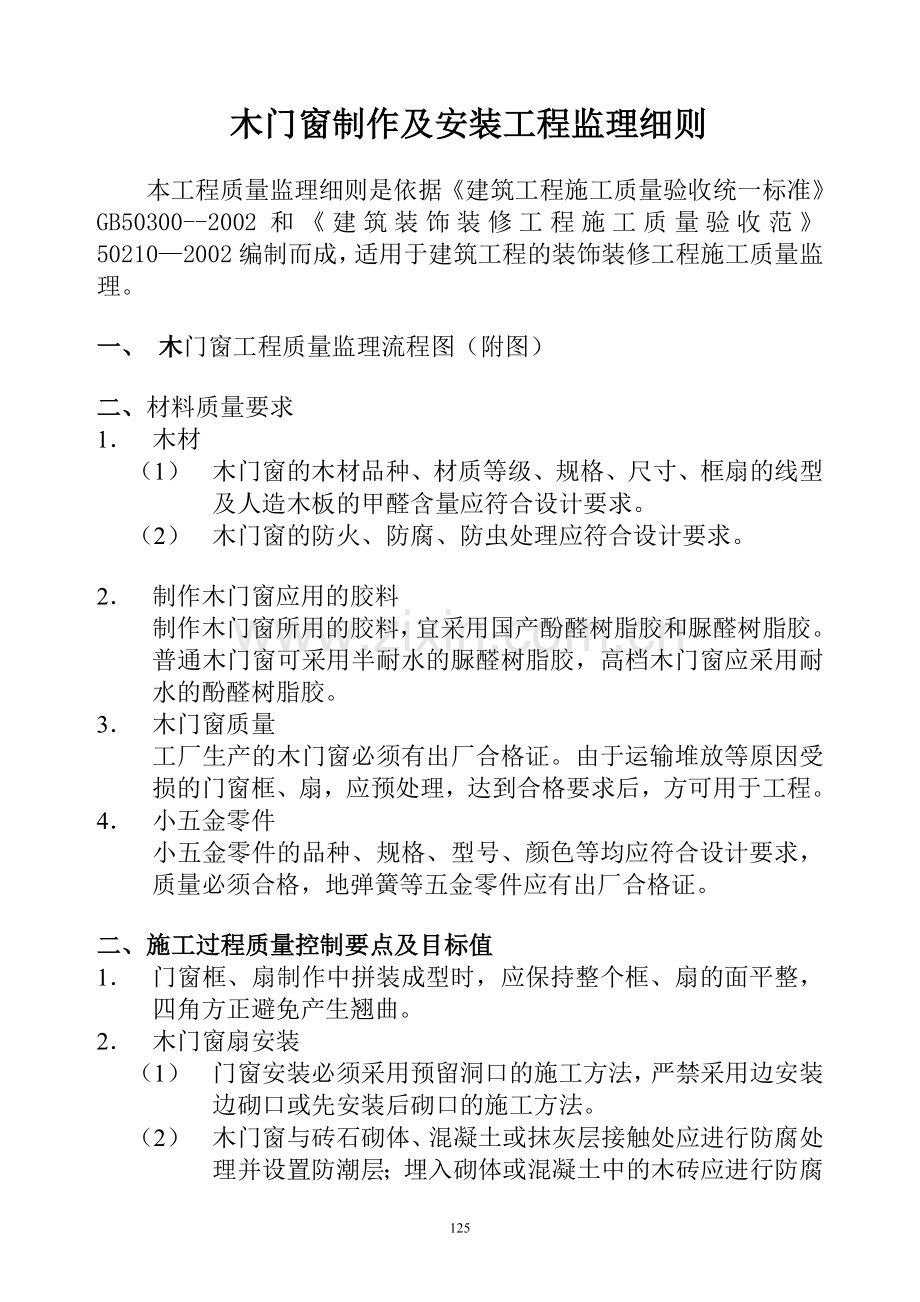

木门窗制作及安装工程监理细则

本工程质量监理细则是依据《建筑工程施工质量验收统一标准》GB50300--2002和《建筑装饰装修工程施工质量验收范》50210—2002编制而成，适用于建筑工程的装饰装修工程施工质量监理。

一、 木门窗工程质量监理流程图（附图）

二、材料质量要求
1． 木材
（1） 木门窗的木材品种、材质等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。
（2） 木门窗的防火、防腐、防虫处理应符合设计要求。

2． 制作木门窗应用的胶料
制作木门窗所用的胶料，宜采用国产酚醛树脂胶和脲醛树脂胶。普通木门窗可采用半耐水的脲醛树脂胶，高档木门窗应采用耐水的酚醛树脂胶。
3． 木门窗质量
工厂生产的木门窗必须有出厂合格证。由于运输堆放等原因受损的门窗框、扇，应预处理，达到合格要求后，方可用于工程。
4． 小五金零件
小五金零件的品种、规格、型号、颜色等均应符合设计要求，质量必须合格，地弹簧等五金零件应有出厂合格证。

二、施工过程质量控制要点及目标值
1． 门窗框、扇制作中拼装成型时，应保持整个框、扇的面平整，四角方正避免产生翘曲。
2． 木门窗扇安装
（1） 门窗安装必须采用预留洞口的施工方法，严禁采用边安装边砌口或先安装后砌口的施工方法。
（2） 木门窗与砖石砌体、混凝土或抹灰层接触处应进行防腐处理并设置防潮层；埋入砌体或混凝土中的木砖应进行防腐处理。
（3） 建筑外门窗的安装必须牢固。在砌体上安装门窗严禁用射钉固定。
（4） 门窗安装前，应对门窗洞口尺寸、固定门窗的预埋件和锚固件进行检验。
（5） 安装前应按设计要求，核对门窗的规格、型号、形式。
（6） 门窗框安装前应校正规方，钉好斜拉条（不得少于两根），无下坎的门框应加钉水平拉条，以防止在安装过程中变形。

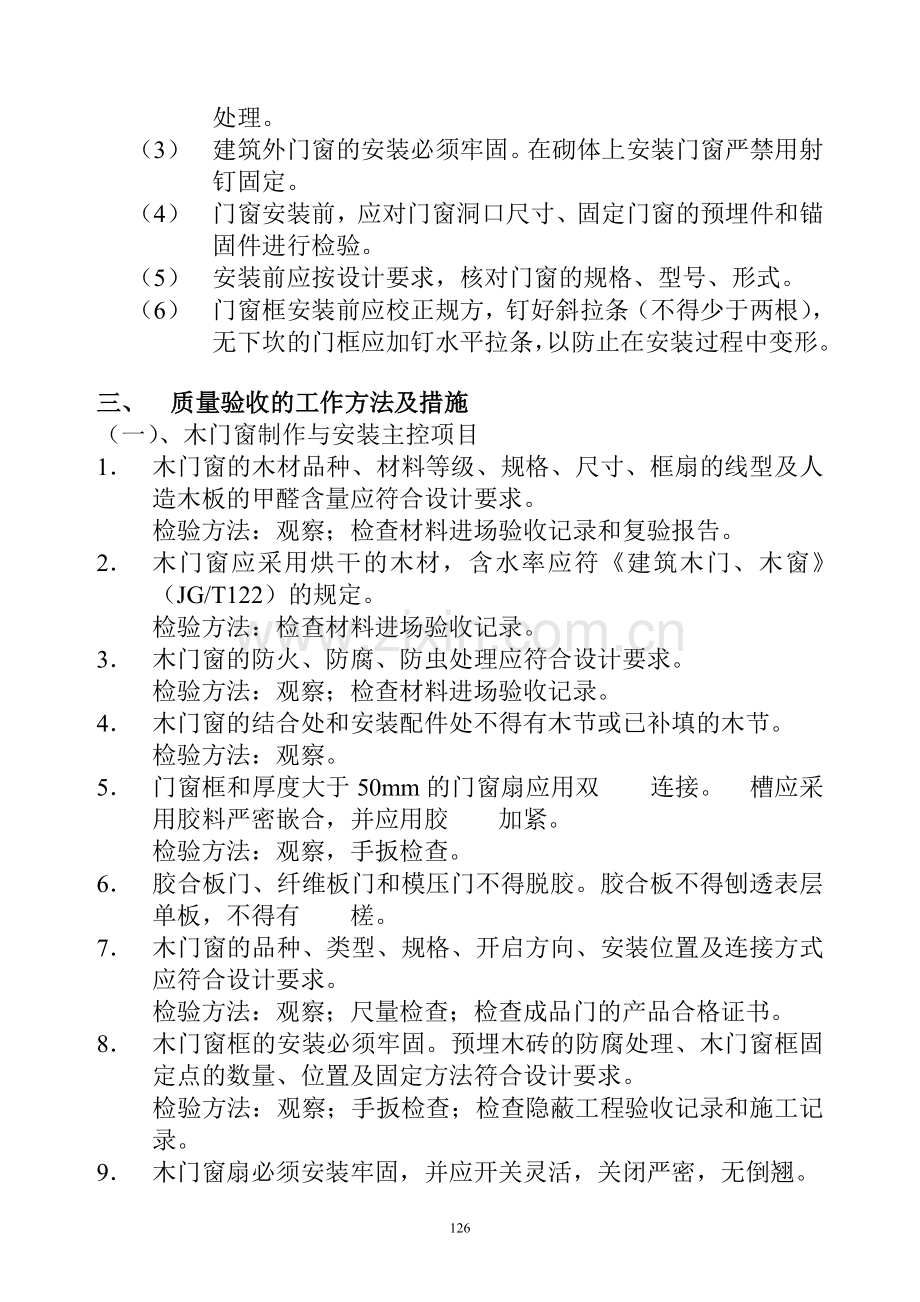

三、 质量验收的工作方法及措施
（一）、木门窗制作与安装主控项目
1． 木门窗的木材品种、材料等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。
检验方法：观察；检查材料进场验收记录和复验报告。
2． 木门窗应采用烘干的木材，含水率应符《建筑木门、木窗》（JG/T122）的规定。
检验方法：检查材料进场验收记录。
3． 木门窗的防火、防腐、防虫处理应符合设计要求。
检验方法：观察；检查材料进场验收记录。
4． 木门窗的结合处和安装配件处不得有木节或已补填的木节。
检验方法：观察。
5． 门窗框和厚度大于50mm的门窗扇应用双 连接。 槽应采用胶料严密嵌合，并应用胶 加紧。
检验方法：观察，手扳检查。
6． 胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板，不得有 槎。
7． 木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。
检验方法：观察；尺量检查；检查成品门的产品合格证书。
8． 木门窗框的安装必须牢固。预埋木砖的防腐处理、木门窗框固定点的数量、位置及固定方法符合设计要求。
检验方法：观察；手扳检查；检查隐蔽工程验收记录和施工记录。
9． 木门窗扇必须安装牢固，并应开关灵活，关闭严密，无倒翘。
检验方法：观察；开启和关闭检查手板检查。
10． 木门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。
检验方法：观察；开启和关闭检查；手扳检查。

（二）、木门窗制作与安装一般项目
1． 木门窗表面应洁净，不得有刨痕、锤印。
检验方法：观察。
2． 木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整。
检验方法：观察。
3． 木门窗上的槽、孔应边缘整齐，无毛刺。
检验方法：观察。
4． 木门窗与墙体间缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门窗（或门窗框）与砌体间的空隙应填充保温材料。
检验方法：轻敲门窗框检查；检查隐蔽工程验收记录和施工记录。
5． 木门窗批水、盖口条、压缝条、密封条的安装应顺直，与门窗结合应牢固、严密。
检验方法：观察；手扳检查。
6． 木门窗制作的允许偏差和检验方法应符合表下的规定。

木门窗制作的允许偏差和检验方法
项次
项目
构件
名称
允许偏差（mm）
检验方法
1
翘曲
框
3
2
将框、扇平放在检查平台上，用塞尺检查
扇
2
2
2
对角线长度差
框、扇
3
2
用钢尺检查，框量裁口里角，扇量外角
3
表面平整度
扇
2
2
用1m靠尺和塞尺检查
4
高度、宽度
框
0；-2
+1；0
用钢尺检查，框量裁口里角，扇量外角
扇
+2；0
+1；0
5
裁口、线条结合处高低差
框、扇
1
0.5
用钢直尺和塞尺检查
6
相邻 子两端间距
扇
2
1
用钢直尺检查

7． 木门窗安装的留缝限值、允许偏差和检验方法应符合下表的规定。
木门窗安装的留缝限值、允许偏差和检验方法
项次
项目
留缝限值（mm）
允许偏差（mm）
检验方法
普通
高级
普通
高级
1
门窗槽口对角线长度
—
—
3
2
用钢尺检查
2
门窗框的正、侧面垂直度
—
—
2
1
用1m垂直检测尺检查
3
框与扇、扇与扇接缝高底差
—
—
2
1
用钢直尺和塞尺检查
4
门窗扇对口缝
1~2.5
1.5~2
—
—
用塞尺检查
5
工业厂房双扇大门对口缝
2~5
—
—
—
6
门窗扇与上框间留缝
1~2
1~1.5
—
—
7
门窗扇与侧框间留缝
1~2.5
1~1.5
—
—
8
窗扇与下框间留缝
2~3
2~2.5
—
—
9
门扇与下框间留缝
3~5
3~4
—
—
10
双层门窗内外框间距
—
—
4
3
用钢尺检查
11
无下框时门扇与地面间留缝
外门
4~7
5~6
—
—
用塞尺检查
内门
5~8
6~7
—
—
卫生间门
8~12
8~10
—
—
厂房大门
10~20
—
—
—

（三）、检验规定
1． 各分项工程的检验批应按下列规定划分：
（1） 同一品种、类型和规格的木门窗、金属门窗、塑料门窗及门窗玻璃每100樘应划分为一个检验批，不足100樘也应划分为一个检验批。
（2） 同一品种、类型和规格的特种门每50樘应划分为一个检验批，不足50樘也应划分为一个检验批
2． 检查数量应符合下列规定：
（1） 木门窗、金属门窗、塑料门窗及门窗玻璃，每个检验批应至少抽查5%，并不得少于3樘时应全数检查；高层建筑的外窗，每个检验批应至少抽查10%，并不得少于6樘，不足6樘时应全数检查。
（2） 特种门每个检验批应至少抽查50%，并不得少于10樘，不足10樘时应全数检查。
3． 木门窗制作安装工程施工质量检验批的合格判定：
（1） 抽查样本均应符合第8.2.1.3木门窗制作与安装主控项目1~10条的规定。
（2） 抽查样本的80%以上应符合第8.2.1.3一般项目的规定,其余样本不得有影响使用功能或明显影响装饰效果的缺陷,其中有允许偏差的检验项目,其最大偏差不得超过规范允许偏差的1.5倍。

四、质量控制资料
1． 门窗工程的施工图、设计说明及其他设计文件。
2． 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
3． 特种门及其附件的生产许可文件。
4． 隐蔽工程验收记录。
5． 施工记录。

门窗分项工程质量监理工作流程
合格
同意，并作批示
不同意
填写分项工程质量验收单
专业监理工程师
不合格，返工
检查结果
现场检查，并抽样检测
专业监理工程师
承包商根据合同条款、规范及设计要求，自检合格，并报有关资料
填报质量验收通知单
承包商
开工
审核结果
审核开工申请单
专业监理工程师
按要求填写各栏目，并附上：
*施工操作工艺(方案）；
*钢门窗、铝合金门窗合格证。
填写开工申请单
承包商
