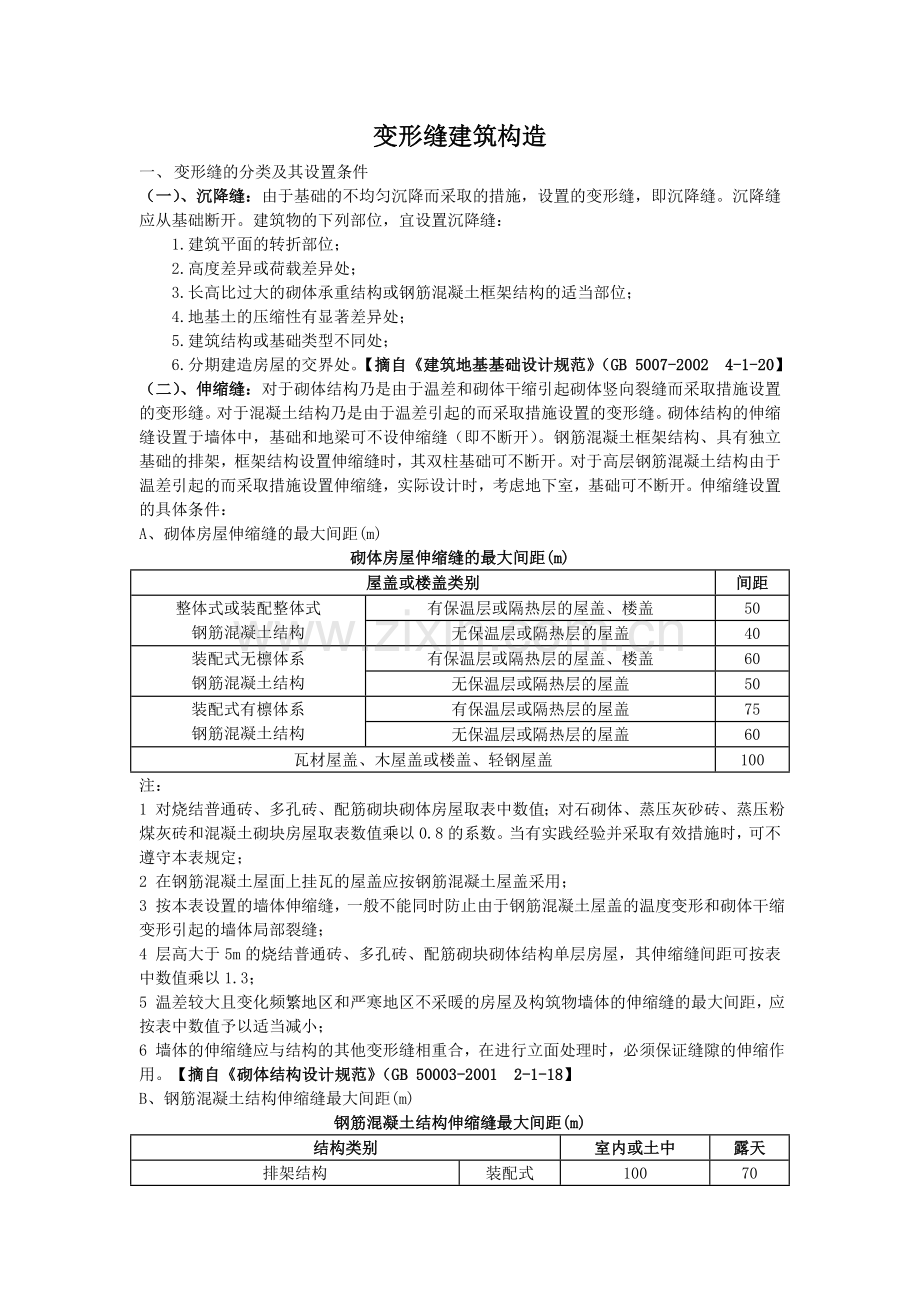

变形缝建筑构造
一、 变形缝的分类及其设置条件
（一）、沉降缝：由于基础的不均匀沉降而采取的措施，设置的变形缝，即沉降缝。沉降缝应从基础断开。建筑物的下列部位，宜设置沉降缝：
  1.建筑平面的转折部位；
  2.高度差异或荷载差异处；
  3.长高比过大的砌体承重结构或钢筋混凝土框架结构的适当部位；
  4.地基土的压缩性有显著差异处；
  5.建筑结构或基础类型不同处；
  6.分期建造房屋的交界处。【摘自《建筑地基基础设计规范》（GB 5007-2002 4-1-20】
（二）、伸缩缝：对于砌体结构乃是由于温差和砌体干缩引起砌体竖向裂缝而采取措施设置的变形缝。对于混凝土结构乃是由于温差引起的而采取措施设置的变形缝。砌体结构的伸缩缝设置于墙体中，基础和地梁可不设伸缩缝（即不断开）。钢筋混凝土框架结构、具有独立基础的排架，框架结构设置伸缩缝时，其双柱基础可不断开。对于高层钢筋混凝土结构由于温差引起的而采取措施设置伸缩缝，实际设计时，考虑地下室，基础可不断开。伸缩缝设置的具体条件：
A、砌体房屋伸缩缝的最大间距(m)

砌体房屋伸缩缝的最大间距(m)
屋盖或楼盖类别
间距
整体式或装配整体式
钢筋混凝土结构
有保温层或隔热层的屋盖、楼盖
50
无保温层或隔热层的屋盖
40
装配式无檩体系
钢筋混凝土结构
有保温层或隔热层的屋盖、楼盖
60
无保温层或隔热层的屋盖
50
装配式有檩体系
钢筋混凝土结构
有保温层或隔热层的屋盖
75
无保温层或隔热层的屋盖
60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖
100
注：
1 对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。当有实践经验并采取有效措施时，可不遵守本表规定；
2 在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；
3 按本表设置的墙体伸缩缝，一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝；
4 层高大于5m的烧结普通砖、多孔砖、配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1.3；
5 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；
6 墙体的伸缩缝应与结构的其他变形缝相重合，在进行立面处理时，必须保证缝隙的伸缩作用。【摘自《砌体结构设计规范》（GB 50003-2001 2-1-18】
B、钢筋混凝土结构伸缩缝最大间距(m)
钢筋混凝土结构伸缩缝最大间距(m)

结构类别
室内或土中
露天
排架结构
装配式
100
70
框架结构
装配式
75
50
现浇式
55
35
剪力墙结构
装配式
65
40
现浇式
45
30
挡土墙、地下室墙壁等类结构
装配式
40
30
现浇式
30
20
注：
1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；
2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；
3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.
5柱高(从基础顶面算起)低于8m的排架结构的伸缩缝最大间距宜适当减小：
6屋面无保温或隔热措施的排架结构的伸缩缝最大间距宜适当减小：
7位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构的伸缩缝最大间距宜适当减小：
8采用滑模类施工工艺的剪力墙结构的伸缩缝最大间距宜适当减小：
9材料收缩较大、室内结构因施工外露时间较长的伸缩缝最大间距宜适当减小：
10混凝土浇筑采用后浇带分段施工的伸缩缝最大间距可适当增大：
11采用专门的预加应力措施的伸缩缝最大间距可适当增大：
12采取能减小混凝土温度变化或收缩的措施的伸缩缝最大间距可适当增大：【摘自《混凝土结构设计规范》（GB 50010-2002 3-1-42】
C、高层建筑结构伸缩缝的最大间距
高层建筑结构伸缩缝的最大间距(m)
结构体系
施工方法
最大间距（m）
框架结构
现浇
55
剪力墙结构
现浇
45
注：1、框架—剪力墙的伸缩缝最大间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值。
2、顶层加强保温隔热措施，外墙设置外保温层的伸缩缝的间距可适当放宽；
3、每30～40m间距留出施工后浇带，带宽800～1000mm，钢筋采用搭接接头，后浇带混凝土在两个月后浇灌的伸缩缝的间距可适当放宽；
4、采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂的伸缩缝的间距可适当放宽；
5、在建筑物长度方向采取部分预应力结构，伸缩缝的间距可适当放宽；【摘自《高层建筑混凝土结构技术规程》（JGJ 3-2002 3-11-13】
（三）、防震缝：防震缝主要解决体型复杂、平立面特别不规则的建筑结构，可按实际需要在适当部位设置防震缝，形成多个较规则的抗侧力结构单元。【摘自《建筑抗震设计规范》（GB 50011-2001 6-1-7】
A、多层砌体房屋和底层框架、内框架房屋的防震缝设置条件：
1、房屋立面高差在6m以上；
2、房屋有错层，且楼板高差较大；
3、各部分结构刚度、质量截然不同。
B、高层钢筋混凝土房屋宜避免采用不规则建筑结构方案，不设防震缝；当需要设置防震缝时，应符合下列规定：【摘自《建筑抗震设计规范》（GB 50011-2001 6-1-20】
1、防震缝最小宽度应符合下列要求：
1)框架结构房屋的防震缝宽度，当高度不超过15m时可采用70mm； 超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。
2)框架-抗震墙结构房屋的防震缝宽度可采用1)项规定数值的70%，抗震墙结构房屋的防震缝宽度可采用1)项规定数值的50%；且均不宜小于70mm。
3)防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。
2、8、9度框架结构房屋防震缝两侧结构高度、刚度或层高相差较大时，可在缝两侧房屋的尽端沿全高设置垂直于防震缝的抗撞墙，每一侧抗撞墙的数量不应少于两道，宜分别对称布置，墙肢长度可不大于一个柱距，框架和抗撞墙的内力应按设置和不设置抗撞墙两种情况分别进行分析，并按不利情况取值。防震缝两侧抗撞墙的端柱和框架的边柱，箍筋应沿房屋全高加密。
二、变形缝的宽度
（一）沉降缝的宽度
房屋沉降缝的宽度
房屋层数
沉降缝宽度(mm)
二～三
四～五
五层以上
50-80
80-120
不小于120
【摘自《建筑地基基础设计规范》（GB 5007-2002 4-1-21】
（二）伸缩缝的宽度
A、多层砌体房屋和底层框架、内框架房屋伸缩缝的宽度：
依据《建筑抗震设计规范》第3.4.6条规定：“当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。其伸缩缝的宽度应按防震缝宽度确定。” 依据《建筑抗震设计规范》第7.1.7条中第3款规定：“房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用50～100mm。”所以伸缩缝的宽度可采用50～100mm。
1)房屋立面高差在6m以上；
2)房屋有错层，且楼板高差较大；
3)各部分结构刚度、质量截然不同。
B、多层和高层钢筋混凝土房屋伸缩缝的宽度：
1、按其防震缝宽度采用。依据《高层建筑混凝土结构技术规程》第4.3.10条的规定：防震缝的最小宽度应符合下列规定：
1）框架结构房屋，高度不超过15m的部分，可取70mm；超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；
2）框架-剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。
2、防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定；
3、当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度；
4、防震缝宜沿房屋全高设置；地下室、基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接；
5、结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。
（三）、防震缝的宽度
防震缝的宽度按（二）具体所述。
（四）、沉降缝、伸缩缝、防震缝三者或其中两者重合的，应按其规定的最小缝宽中最大者取用。
