地下室盲沟排水施工方案.doc

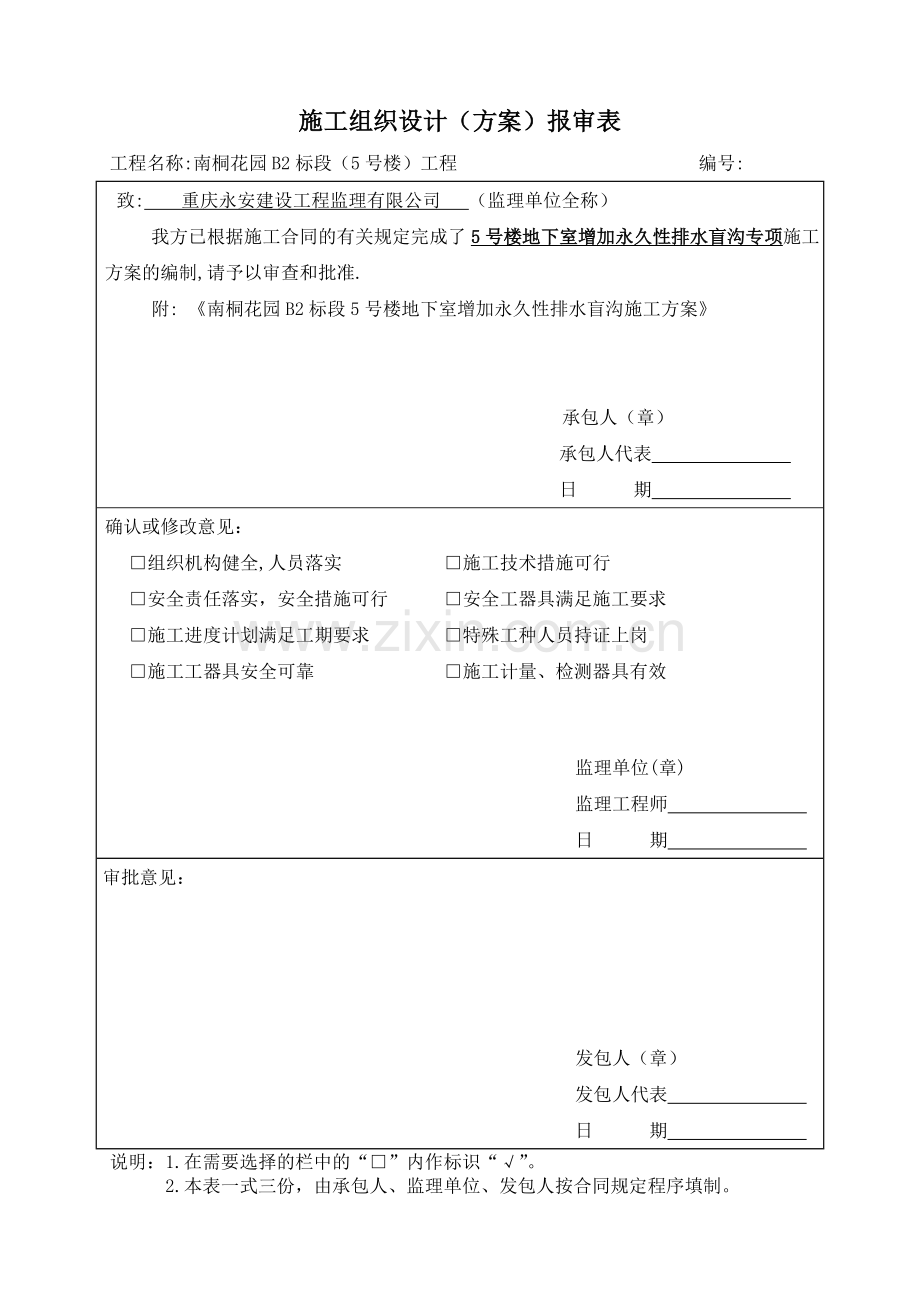

施工组织设计（方案）报审表
工程名称:南桐花园B2标段（5号楼）工程 编号:
致: 重庆永安建设工程监理有限公司 （监理单位全称）
我方已根据施工合同的有关规定完成了5号楼地下室增加永久性排水盲沟专项施工方案的编制,请予以审查和批准.
附: 《南桐花园B2标段5号楼地下室增加永久性排水盲沟施工方案》

承包人（章）
承包人代表
日 期
确认或修改意见：
□组织机构健全,人员落实 □施工技术措施可行
□安全责任落实，安全措施可行 □安全工器具满足施工要求
□施工进度计划满足工期要求 □特殊工种人员持证上岗
□施工工器具安全可靠 □施工计量、检测器具有效

监理单位(章)
监理工程师
日 期
审批意见：

发包人（章）
发包人代表
日 期
说明：1.在需要选择的栏中的“□”内作标识“√”。
2.本表一式三份，由承包人、监理单位、发包人按合同规定程序填制。

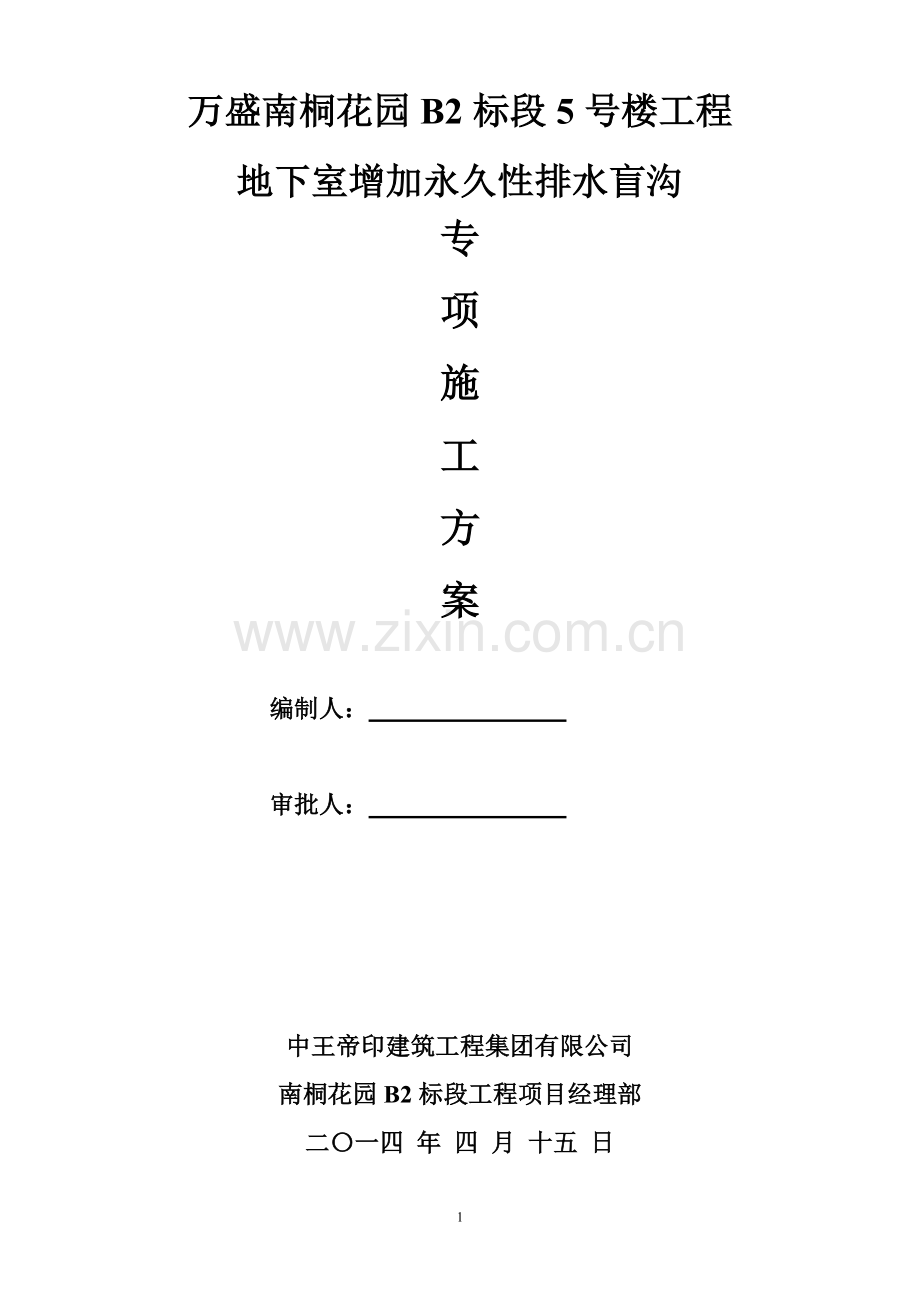

万盛南桐花园B2标段5号楼工程

地下室增加永久性排水盲沟
专
项
施
工
方
案

编制人：

审批人：

中王帝印建筑工程集团有限公司
南桐花园B2标段工程项目经理部
二〇一四 年 四 月 十五 日
目 录
一、编制依据及编制原则
二、工程概况：
三、人员及机具
四、计划工期：
五、施工准备：
六、主要材料要求：
七、施工要求及具体做法：
八、质量保证措施：
九、安全保证措施：
十、文明施工措施：

5号楼地下室增加永久性排水盲沟
专项施工方案
一、编制依据及编制原则
（1）南桐花园B2标段5号楼工程设计文件。
（2）南桐花园B2标段5号楼工程勘察报告。
为满足5-9号楼施工期间及建成后排除地下水的需要，建设单位经过现场实地调研后决定在5号楼增设一条永久性排水盲沟将5-9号楼地下水和层间水排入5号楼溶洞内，环保人才网为确保工程的顺利开展，本着高效节约的原则编制本专项施工方案。
二、工程概况：
本工程位于重庆市万盛经开区南桐镇，为18+1层一类高层商住楼，1层为商业裙楼，2~18层为住宅，总高度为59.3米，总建筑面积约为12000m2。根据地勘报告，本工程地下室地质为中风化灰岩，基础采用旋挖成孔灌注桩基础。
三、人员及机具
　 1、主要人员及劳动力配备
1）、项目经理：1人
2）、技术负责人：1人
3）、施工员：1人
4）、安全员：1人
5）、材料员：1人
6）、质检员：1人
7）、资料员：2人
8）、保管员：1人
9）、现场保卫：1人
10）、各班组现场施工人员：10-20人
2、主要机具及设备
1）、320挖掘机（含破碎锤）：1台
2）、630塔机：1台
3）、10T自卸汽车：2辆
4）、胶轮车：8辆
5）、铁锹：10把
6）、撬棍：10根
四、计划工期：
本分项工程工期为15天，计划开工日期：2014年4月16日；计划完工日期：2014年 4月30日；
五、施工准备：
1、盲沟排水是通过采取有效措施，使含水量较高的地基保持在允许含水范围内，并将以后使用期间沿基岩面渗透的地表水排入沟内以满足使用要求。施工前应据现场实际情况做好基础施工的临时排水。
2、施工放样：必须在地基范围内准确放样，精确测定排水盲沟起讫点，沟底纵坡，两端衔接是否顺直，和其他支盲沟是否能够很好的连接。
3、施工前，造价人才网做备好所需的相关人员、机械设备，以便排水盲沟施工顺利进行。
六、主要材料要求：
1、排水沟边回填片石（碎石）：采用爆破法或楔劈法开采的片石，厚度不小于15cm，其宽度与长度不小于厚度的1.5倍，无锋棱凸角，顶面及底面大致平行，尺寸较大，并稍加修整，其强度不小于30Mpa，石料应强韧、密实、坚固耐久，质地适当细致，色泽均匀；如回填碎石则采用粒径40mm的大粒径碎石回填滤水。
2、排水沟壁采用M7.5水泥砂浆砌筑Mu10页岩砖，砂浆及页岩砖的强度必须满足要求。
七、施工要求及具体做法：
1、排水盲沟设计为矩形，沟内净宽40cm，采用M7.5水泥砂浆砌筑240mm厚Mu10页岩砖，沟壁设置排水孔，沟内壁用20mm厚1:3水泥砂浆抹面；沟底浇筑10cm厚C20砼垫层，沟底处于淤泥局部地段用片石换填50cm；排水沟砌筑完后沟槽和沟顶用粒径150mm-400mm片石（或粒径40mm碎石）回填滤水进入沟壁排水孔以确保排水沟排水通畅；排水沟纵向排水坡度为1%；排水沟端头和与6号楼结合处设置净空1m×1m的矩形检查井，砌筑材料及做法同排水沟；排水沟、检查井盖板为预制20cm厚C30砼，钢筋配置为直径16mm三级钢筋间距100mm双层双向布置，单块沟盖板几何尺寸为68×100cm，监理工程师论坛检查井盖板单块几何尺寸为75×148cm，检查井具体位置详见平面布置图。
2、盲沟的埋置深度，应满足渗水材料的顶部不得低于原有地下水位及基岩面层间水的要求，具体为从D-M轴接6号楼为起点（起点排水沟最小净空尺寸为400×400mm），排水沟上口为地梁垫层下口标高按1%的纵坡将水排到D-B～D-C轴间溶洞内。
3、排水盲沟施工工艺
排水盲沟工艺流程如下：
施工准备 施工放样 沟槽开挖 垫层混凝土 沟壁、检查井砌筑抹灰 沟盖板制安 回填碎石（片石）
八、质量保证措施：
1、基础开挖后，工程施工人员应时刻把好质量关，每道工序经现场相关人员验收后，方可进行下一道工序。
2、该工程所用的砖等材料都应取得检验合格证方准运进场使用。
3、雨季施工应加强排水措施的处理，以防雨水冲刷基础，影响工程质量。
九、安全保证措施：
1、加强对施工人员的安全生产教育，树立“安全第一，预防为主”的方针，提高安全生产意识，杜绝大小安全事故的发生。
2、按照项目部的《安全生产责任制》的要求，落实各级管理人员和操作人员的安全生产责任制，做到纵向到底，横向到边，各自作好本岗位的安全工作。
3、建立健全安全管理制度，确定专门领导班子，配备专职安全员，经常检查、督促安全生产工作。
4、配备安全生产设备和防护用品，张贴安全写作牌和标语，制作安全牌。
5、施工时必须戴安全帽，不准穿草鞋和拖鞋进入工地，违者给予警告或者经济制裁。
十、文明施工措施：
1、激发职工的劳动积极性，在不同工种、不同班组、不同岗位之间加强信息沟通，进行必要的协调，使工地始终洋溢在团结协作、平等竞争、和谐向上的气氛中。
2、抓好施工宣传鼓动工作，促进施工现场文明建设，工地要作到：有固定施工安全、技术标语，有工程牌，施工进度计划表。尊重监理
3、工程师，热情接待监理工程师的检查指导，主动汇报工程进度、工程质量情况。
4、对施工人员加强保护自然资源及野生动植物的教育，严禁偷猎和随意砍伐树木。
5、施工机械应防止严重漏油，禁止机械在运转中产生的油污未经处理就直接排放，或维修施工机械时油污水直接排放。
附图：5号楼地下室永久性排水沟平面布置图

7
