锅炉压力容器行业焊工理论培训练习题试卷.doc

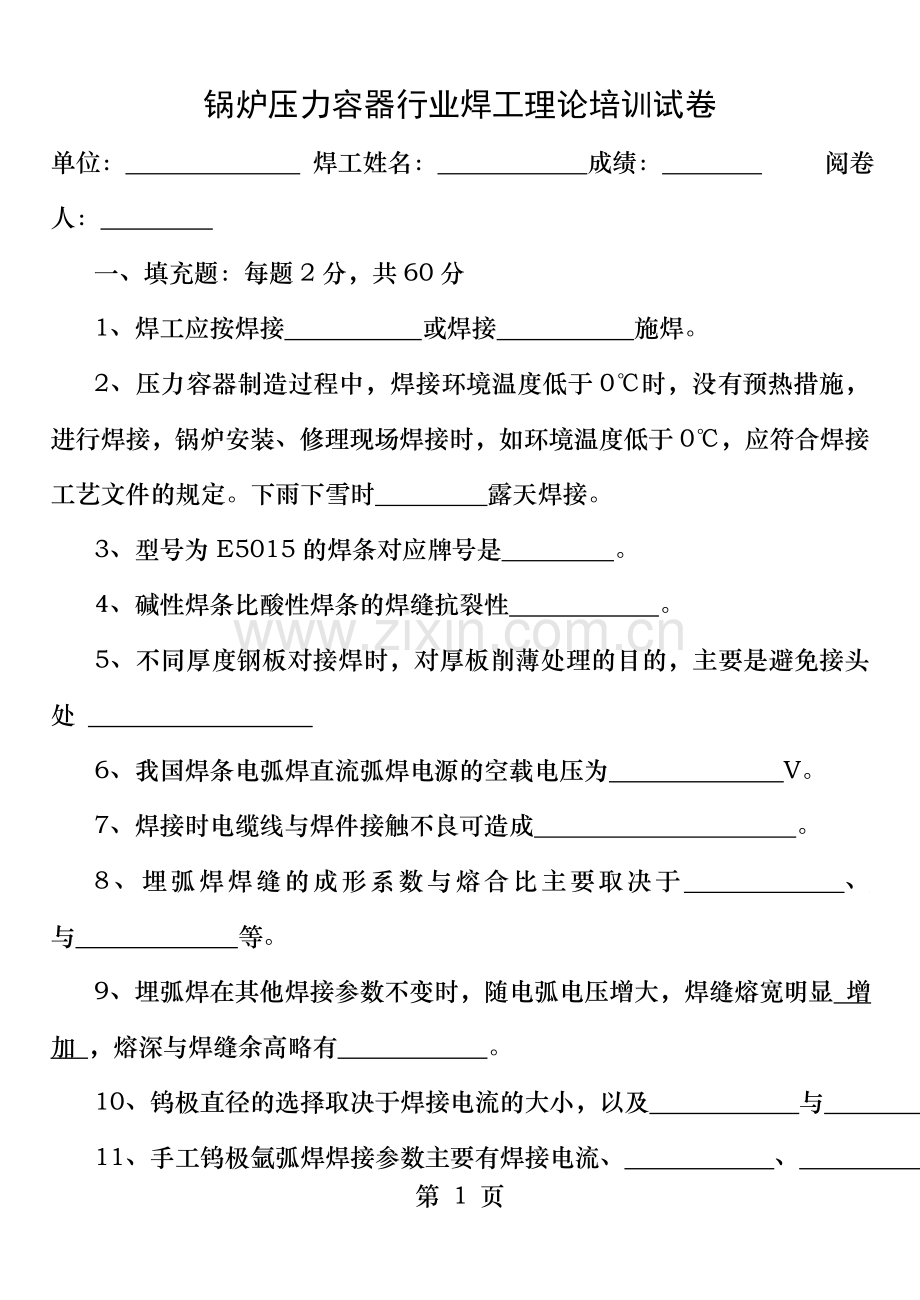

锅炉压力容器行业焊工理论培训试卷
单位： 焊工姓名： 成绩： 阅卷人：
一、填充题：每题2分，共60分
1、焊工应按焊接 或焊接 施焊。
2、压力容器制造过程中，焊接环境温度低于0℃时，没有预热措施， 进行焊接，锅炉安装、修理现场焊接时，如环境温度低于0℃，应符合焊接工艺文件的规定。下雨下雪时 露天焊接。
3、型号为E5015的焊条对应牌号是 。
4、碱性焊条比酸性焊条的焊缝抗裂性 。
5、不同厚度钢板对接焊时，对厚板削薄处理的目的，主要是避免接头处
6、我国焊条电弧焊直流弧焊电源的空载电压为 V。
7、焊接时电缆线与焊件接触不良可造成 。
8、埋弧焊焊缝的成形系数与熔合比主要取决于 、 与 等。
9、埋弧焊在其他焊接参数不变时，随电弧电压增大，焊缝熔宽明显 增加 ，熔深与焊缝余高略有 。
10、钨极直径的选择取决于焊接电流的大小，以及 与 。

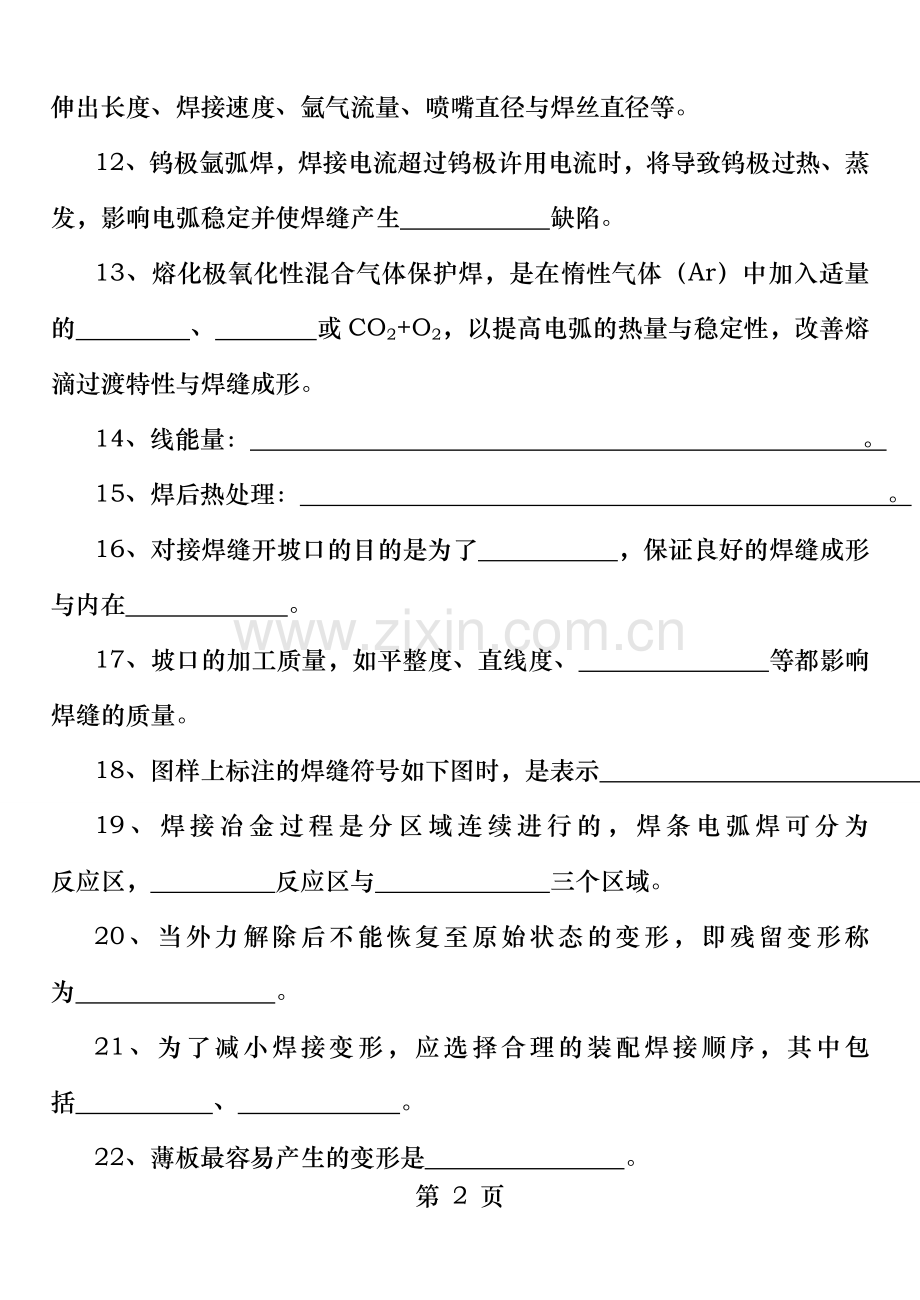

11、手工钨极氩弧焊焊接参数主要有焊接电流、 、 、伸出长度、焊接速度、氩气流量、喷嘴直径与焊丝直径等。
12、钨极氩弧焊，焊接电流超过钨极许用电流时，将导致钨极过热、蒸发，影响电弧稳定并使焊缝产生 缺陷。
13、熔化极氧化性混合气体保护焊，是在惰性气体（Ar）中加入适量的 、 或CO2+O2，以提高电弧的热量与稳定性，改善熔滴过渡特性与焊缝成形。
14、线能量： 。
15、焊后热处理： 。
16、对接焊缝开坡口的目的是为了 ，保证良好的焊缝成形与内在 。
17、坡口的加工质量，如平整度、直线度、 等都影响焊缝的质量。
18、图样上标注的焊缝符号如下图时，是表示 。
19、焊接冶金过程是分区域连续进行的，焊条电弧焊可分为 反应区， 反应区与 三个区域。
20、当外力解除后不能恢复至原始状态的变形，即残留变形称为 。
21、为了减小焊接变形，应选择合理的装配焊接顺序，其中包括 、 。
22、薄板最容易产生的变形是 。
23、夹渣产生的原因有 、 。
24、硫、磷与碳对焊缝结晶温度区间的影响特别明显，可使结晶温度区间大大增加，因而，脆性温度区也增大，因此，导致结晶裂纹的倾向显著 。
25、焊接裂纹： 。
26、晶间腐蚀：
27、耐压试验根据试验介质，可分为 试验与气压试验。
28、锅炉压力容器焊缝表面不得存在裂纹、 、 及弧坑等缺陷，并不得保留熔渣与飞溅物。
29、锅炉压力容器受压元件对接焊缝厚度不得 母材金属。
30、锅炉压力容器受压元件焊接接头的力学性能试验主要是 、 试验与 试验。
二、是非题：每题2分 共10分
1、碳钢与低合金钢或低合金钢间不同强度等级的异类异种钢或同类异种钢焊接，通常按强度等级较低者选用焊条。 （ ）
2、稳弧剂是加入药皮与焊剂中的材料，它有助于引弧与使电弧稳定燃烧。 （ ）
3、埋弧焊选用适当或较大的焊缝成形系数，有利于防止冷裂纹 （ ）
4、焊条电弧焊时，在工件厚度相同条件下平焊位置比其他空间位置的焊条直径可小些 （ ）
5、余高是超出母材表面连线上面的那部分焊缝金属的最大高度，不低于母材，较低的余高可以减少应力集中。 （ ）
三、问答题：每题10分 共30分
1、焊前预热的主要作用是什么？
答：
2、焊接接头的性能主要取决于哪些方面？
答：
3、消除焊接残余应力的方法有哪些？
答：
答案
一、填充题：每题2分，共60分
1、焊工应按焊接 工艺规程 或焊接 工艺卡 施焊。
2、压力容器制造过程中，焊接环境温度低于0℃时，没有预热措施， 不得 进行焊接，锅炉安装、修理现场焊接时，如环境温度低于0℃，应符合焊接工艺文件的规定。下雨下雪时 不得 露天焊接。
3、型号为E5015的焊条对应牌号是 J507 。
4、碱性焊条比酸性焊条的焊缝抗裂性 好 。
5、不同厚度钢板对接焊时，对厚板削薄处理的目的，主要是避免接头处 造成较大应力集中
6、我国焊条电弧焊直流弧焊电源的空载电压为 60-90 V。
7、焊接时电缆线与焊件接触不良可造成 焊接电流忽大忽小 。
8、埋弧焊焊缝的成形系数与熔合比主要取决于 焊接电流 、 电弧电压 与 焊接速度 等。
9、埋弧焊在其他焊接参数不变时，随电弧电压增大，焊缝熔宽明显 增加 ，熔深与焊缝余高略有 下降 。
10、钨极直径的选择取决于焊接电流的大小，以及 电流种类 与 极性 。
11、手工钨极氩弧焊焊接参数主要有焊接电流、 电弧电压 、 钨极直径 、伸出长度、焊接速度、氩气流量、喷嘴直径与焊丝直径等。
12、钨极氩弧焊，焊接电流超过钨极许用电流时，将导致钨极过热、蒸发，影响电弧稳定并使焊缝产生 夹钨 缺陷。
13、熔化极氧化性混合气体保护焊，是在惰性气体（Ar）中加入适量的 CO2 、 O2 或CO2+O2，以提高电弧的热量与稳定性，改善熔滴过渡特性与焊缝成形。
14、线能量：熔焊时，由焊接能源输入给单位长度焊缝上的能量。
15、焊后热处理：焊后为改善焊接接头的组织与性能或消除残余应力而进行的热处理。
16、对接焊缝开坡口的目的是为了保证焊透，保证良好的焊缝成形与内在
质量 。
17、坡口的加工质量，如平整度、直线度、 尺寸精度 等都影响焊缝的质量。
18、图样上标注的焊缝符号如下图时，是表示 在现场沿工件周围施焊的角焊缝 。
19、焊接冶金过程是分区域连续进行的，焊条电弧焊可分为 药皮 反应区， 熔滴 反应区与 熔池反应区 三个区域。
20、当外力解除后不能恢复至原始状态的变形，即残留变形称为 塑性变形 。
21、为了减小焊接变形，应选择合理的装配焊接顺序，其中包括 对称焊 、 局部分段装配焊接 。
22、薄板最容易产生的变形是 波浪变形 。
23、夹渣产生的原因有 焊接电流小或焊接速度快 、 焊条角度或操作不当使熔渣与熔池金属不能良好分离 。
24、硫、磷与碳对焊缝结晶温度区间的影响特别明显，可使结晶温度区间大大增加，因而，脆性温度区也增大，因此，导致结晶裂纹的倾向显著 增大 。
25、焊接裂纹：在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。它具有尖锐的缺口与大的长宽比的特征。
26、晶间腐蚀：沿焊缝金属晶粒边界发生的腐蚀现象。
27、耐压试验根据试验介质，可分为 液压 试验与气压试验。
28、锅炉压力容器焊缝表面不得存在裂纹、 气孔 、 夹渣 及弧坑等缺陷，并不得保留熔渣与飞溅物。
29、锅炉压力容器受压元件对接焊缝厚度不得 低于 母材金属。
30、锅炉压力容器受压元件焊接接头的力学性能试验主要是 拉伸 、 弯曲 试验与 冲击 试验。
二、是非题：每题2分 共10分
1、碳钢与低合金钢或低合金钢间不同强度等级的异类异种钢或同类异种钢焊接，通常按强度等级较低者选用焊条。 （√）
2、稳弧剂是加入药皮与焊剂中的材料，它有助于引弧与使电弧稳定燃烧。 （√）
3、埋弧焊选用适当或较大的焊缝成形系数，有利于防止冷裂纹 （×）
4、焊条电弧焊时，在工件厚度相同条件下平焊位置比其他空间位置的焊条直径可小些 （×）
5、余高是超出母材表面连线上面的那部分焊缝金属的最大高度，不低于母材，较低的余高可以减少应力集中。 （√）
三、问答题：每题10分 共30分
1、焊前预热的主要作用是什么？
答：焊前预热可减缓与降低焊后冷却速度，延长钢中奥氏体转变温度范围，降低淬硬倾向，有利于氢的逸出。预热还可减小焊接应力与焊接变形，有利于防止冷裂纹。
2、焊接接头的性能主要取决于哪些方面？
答：焊接接头的性能主要取决于焊缝的化学成分、焊缝与热影响区的金属组织；其次，即焊接接头本身的力学行为，如接头的形式，接头是否存在缺陷、焊接变形、焊缝余高等。它们都会引起应力集中及附加应力，从而降低接头的性能、降低承载能力。
3、消除焊接残余应力的方法有哪些？
答：焊后消除焊接残余应力的方法有热处理法、机械拉伸法、温差拉伸法、振动法与爆炸消除法。热处理法还分为整体热处理与局部热处理。
第 8 页
