结构施工图平法制图与识图.ppt

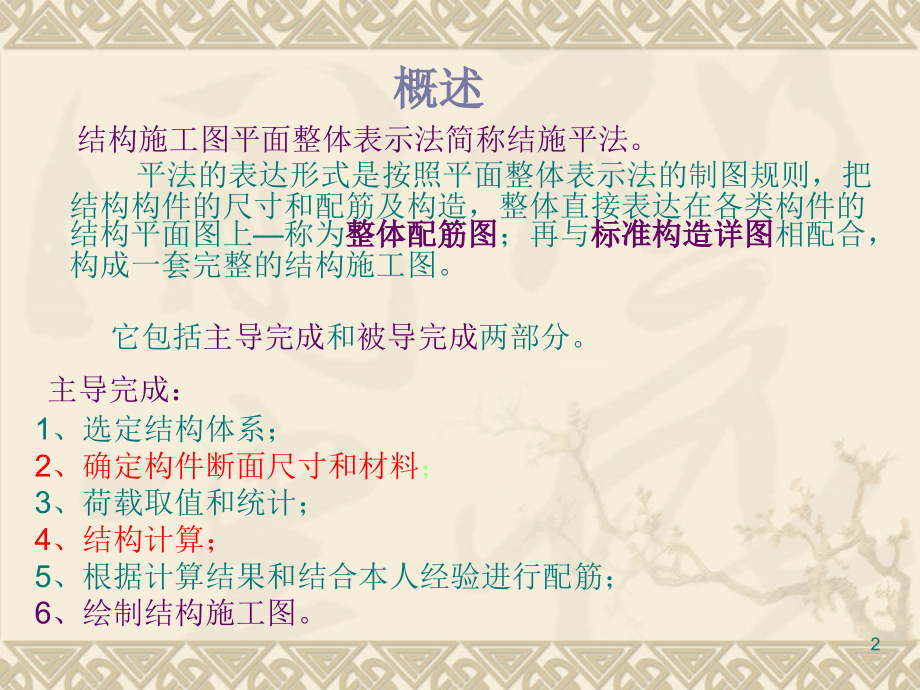

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,结构施工图,(,平面表示法,),建筑制图,1,概述,结构施工图平面整体表示法简称结施平法。,平法的表达形式是按照平面整体表示法的制图规则，把结构构件的尺寸和配筋及构造，整体直接表达在各类构件的结构平面图上,称为,整体配筋图,；再与,标准构造详图,相配合，构成一套完整的结构施工图。,它包括,主导完成,和,被导完成,两部分。,主导完成：,1,、选定结构体系；,2,、确定构件断面尺寸和材料,；,3,、荷载取值和统计；,4,、结构计算；,5,、根据计算结果和结合本人经验进行配筋；,6,、绘制结构施工图。,2,被导完成（标准图集,),1,、各构件的钢筋搭接长度及常规构造；,2,、抗震结构的梁柱箍筋加密范围；,3,、梁的上部受力筋与净跨成确定比值的长度等。,平法优点：,避免大量重复工作，节省制图和读图时间。,3,平法制图规则,1,、本制图规则暂时只适用于各种现浇钢筋混凝土构件的基础、梁、板、楼梯等构件的结构施工图平法设计。,2,、平法施工图有构件,平面整体配筋图,和,标准构造详图,两部分构成。,3,、平面整体配筋图是按照各种构件的制图规则，在结构平面布置图上直,接表示各构件的尺寸、配筋和选用标准构造详图的图样。,4,、平法的注写方式：平面注写方式、截面注写方式、列表注写方式,3,种。,5,、平法绘制施工图时应将所有构件进行编号，编号中含有类型代号和序 号。,制图规则,4,6,、对混凝土保护层的厚度、钢筋的搭接长度、锚固长度，除图中注明者外均需按标准构造详图中的有关规定执行。,7,、在结构施工图中总说明中应说明以下内容：,（,1,）选用图集的编号；,（,2,）注明抗震设防的烈度及等级；,（,3,）混凝土的强度等级及钢筋的级别；,（,4,）写明墙柱梁配筋的接头形式及有关要求；,（,5,）不同部位的构件所处的环境条件；,（,6,）对标准构造详图部分变更时应写明变更的具体内容；,（,7,）当有特殊时应另加说明。,5,柱,柱平面整体配筋图表达方式：,截面注写方式、列表注写方式,1,、柱编号：,类型和序号,2,、标高：各层的结构标高和结构层高，各段柱的起止标高，自根部往上以,变截面,处位置和截面未变但,配筋改变,处为界分层或分段注写,柱的根部标高指基础顶面的标高；,梁上柱,的根部标高是指梁的顶面标高；,剪力墙上柱的标高分两种情况：,当柱的纵筋锚固在墙顶部时其根部标高注写墙顶的标高，柱与剪力墙重叠一层时根部标高注写下面一层楼层的结构标高。,6,一、截面注写方式,1,、截面尺寸：,矩形断面及其与轴线的关系,b,1,b,2,h,1,h,2,，,b,1,+b,2,=b,；,h,1,+h,2,=h,2,、纵筋数值：,级别、直径、数量,。纵筋采用同一种钢筋时按全部统一注,写，纵筋采用两种钢筋时需注写角筋和各边中部的钢筋。（如上图）,3,、箍筋的数值：,级别、直径、数量。注意加密区的表示用“,/”,区分加密与非,加密区的间距。螺旋筋加“,L”,。如,L,10,200,，表示直径是,10mm,，螺距,200mm.,4,、其他相关数值：,柱号、截面与轴线的关系。在一个平面布置图上表示多个结构层用“（）”或：,“,”,等（见下图）,7,截面注写方式举例,（注意括号内数值与标高对应）,8,二、列表注写方式,1,、,柱截面与轴线,的关系代号：,b,1,b,2,h,1,h,2,，,b,1,+b,2,=b,；,h,1,+h,2,=h,；当截面某一边与轴线重合或偏移到另一边时，某项注零或负值。,2,、,注写纵筋：,包括角筋、,b,边中部筋和,h,边中部筋，对称配筋的矩形柱可标注一侧，圆柱全部柱筋注在角筋栏内。,3,、,注写箍筋及肢数：,在箍筋栏中注写,箍筋类型并绘出柱截面及箍筋类型图,4,、,注写箍筋的钢筋级别、直径、间距：,当箍筋设有加密区时用“,/”,区分。,常用柱截面形状,及箍筋类型,内容：,9,列表注写方式,10,休息,10,秒。,11,梁,一、平面注写方式,梁的整体配筋图是在梁平面布置图上分别从不同编号的梁中各选一根梁，直接注明梁的几何尺寸和配筋数量来表达梁配筋图。,平面注写包括,集中标注和原位标注,。集中标注表达梁的,通用数值,；原位标注表达梁的,特殊数值,。施工时，原位标注取值优先。,平面注写方式,截面注写方式,12,1,、梁编号,梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，,应符合下表的规定。,13,2,、梁集中标注的内容,1,）梁的编号,2,）梁截面尺寸,：等截面梁用,b,h,表示,;,当为加腋梁时，用,b,h yc,1,c,2,表示；当有悬挑梁且为变截面时，用“,/”,分隔根部与端部的高度值。,14,3,）梁上箍筋,：,包括钢筋别级、直径、加密区与非加密区的的间距与肢数。肢数写在括号内，不同间距及肢数用“,/”,分隔。,例如：,8100,（,4,）表示箍筋为,1,级钢筋，直径是,8mm,，,4,肢箍。,8100/150,（,4,）加密区间距为,100,，非加密区为,150,15,4,）梁上纵筋：,梁上部筋的表示应将架力筋写入括号内如：,2,22+,（,4 12,）见（,a,）；上下部配筋相同时用“；”分隔，如：,3 22,；,3 20,见（,b,）,16,5,）梁顶面标高高差,相对于楼层结构标高的高差值，写入括号内。本项为选注内容，有高差时注写。梁高于所在楼面时为正值，反之为负值。,17,1,）梁支座纵筋（含贯通筋）,（,1,）当纵筋多于一排时，用,“,/,”,将各排纵筋自上而下分开,（,2,）当同排纵筋有两种直径时，用,“,+,”,号连接，且角筋写在前面,（,3,）当纵筋不全部深入支座时，将减少的数量写在括号内；,（,4,）当梁支座两边的上部纵筋相同时，仅标注一边的配筋，另一边可以不注。,（,5,）当集中标注可以说明配筋时，可以不做原位标注。,3,、梁的原位标注内容规定,18,3,）梁侧面纵向构造筋或纵向抗扭筋,（,1,）按构造要求当梁高于,450,时须设置侧面纵向构造筋，注,“,G,”,打头,（,2,）按受力特点当梁侧面布有抗扭纵筋，此项注写大写字母,“,N,”,打头，应在该跨的适当位置表示该筋的数值。,19,4,）附加箍筋或吊筋：直接画在平面图的梁上,吊筋,附加箍筋,20,当在多跨梁的集中标注中已注明加腋，而梁某跨不需要加腋时，则在该跨原位标注。,21,梁截面注写方式,1,、相同编号的梁选择一根梁，先将“单边截面号”画在该梁上，再将截面配筋详图画在本图或其他图上。当梁顶面的标高与楼层标高不同时，应注明高差。,2,、在截面配筋详图中注写截面尺寸、上部筋、下部筋、侧面筋和箍筋。,22,3,、截面注写方式既可单独使用也可与平面注写方式结合使用,23,板（楼面与屋面）,1.,板块集中标注,1,）板块编号按表,12-4,的规定。,2,）板厚注写为,h=xxx,，当悬挑板的端部改变截面厚度时，用斜分线分隔根部与端部的,高度值，标注为,h=xxx/xxx,3,）贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），,并以,B,代表下部，以,T,代表上部，,B&T,代表下部和上部。,X,向贯通纵筋以,X,打头，,Y,向贯通纵筋以,Y,打头，两向贯通纵筋配置相同时则以,X&Y,打头。当板为单向板时，,另一向贯通的分布筋可不必注写，而在图中统一说明。,24,例,1,设有一楼面板块注写为：,LB5,h=110 B,：,X,12120,；,Y,10110,表示,5,号楼面板，板厚,110mm,，板下部配置的贯通纵筋,X,为,12120,，,Y,向为,10110,；板上部未配置贯通纵筋。,例,2,设有一延伸悬挑板注写为：,YXB2 h=150/100 B:Xc&Yc,8200,表示,2,号延伸悬挑板，板根部厚,150mm,，端部厚,100mm,，板下部配置构造钢筋双向为,8200,。（上部受力钢筋见板支座原位标注）,25,2.,板支座原位标注,板支座原位标注板支座,上部非贯通纵筋,和,纯悬梁挑板上部受力筋,。,1,）板支座上部非贯通筋自支座中线向跨内的延伸长度，注写在线段的下方位置。,对称延伸一边标注；非对称延伸时两侧标注。,对称延伸,非对称延伸,26,贯通全跨或贯通全悬挑长度的上部通长纵筋，贯通全跨或延伸至全悬挑一侧的长度值不注，只注明非贯通筋另一侧的延伸长度值。,27,28,休息,10,秒。,结束,29,
