施工组织设计报审表及方案(按合同).doc

施工组织设计报审表（H）★
（控制类型：H，检查方式：R）
表号：A-03
工程名称：（打包，合同的项目） 编号：

致 监理项目部：
我方已根据施工合同的有关规定完成了 工程施工组织设计的编制，并经我单位技术负责人审查批准，请予以审查。
附件：施工组织设计

承包单位（公司章）：
项目经理：
日 期：

监理项目部审查意见：

监理项目部（章）：
总监理工程师：
日 期：

建设单位（业主项目部）审批意见：

建设单位（业主项目部）（章）：
项目负责人：
日 期：

本表（含附件）一式 份，由承包项目部填报，监理项目部存 份，建设单位（业主项目部）存 份，承包单位存 份。

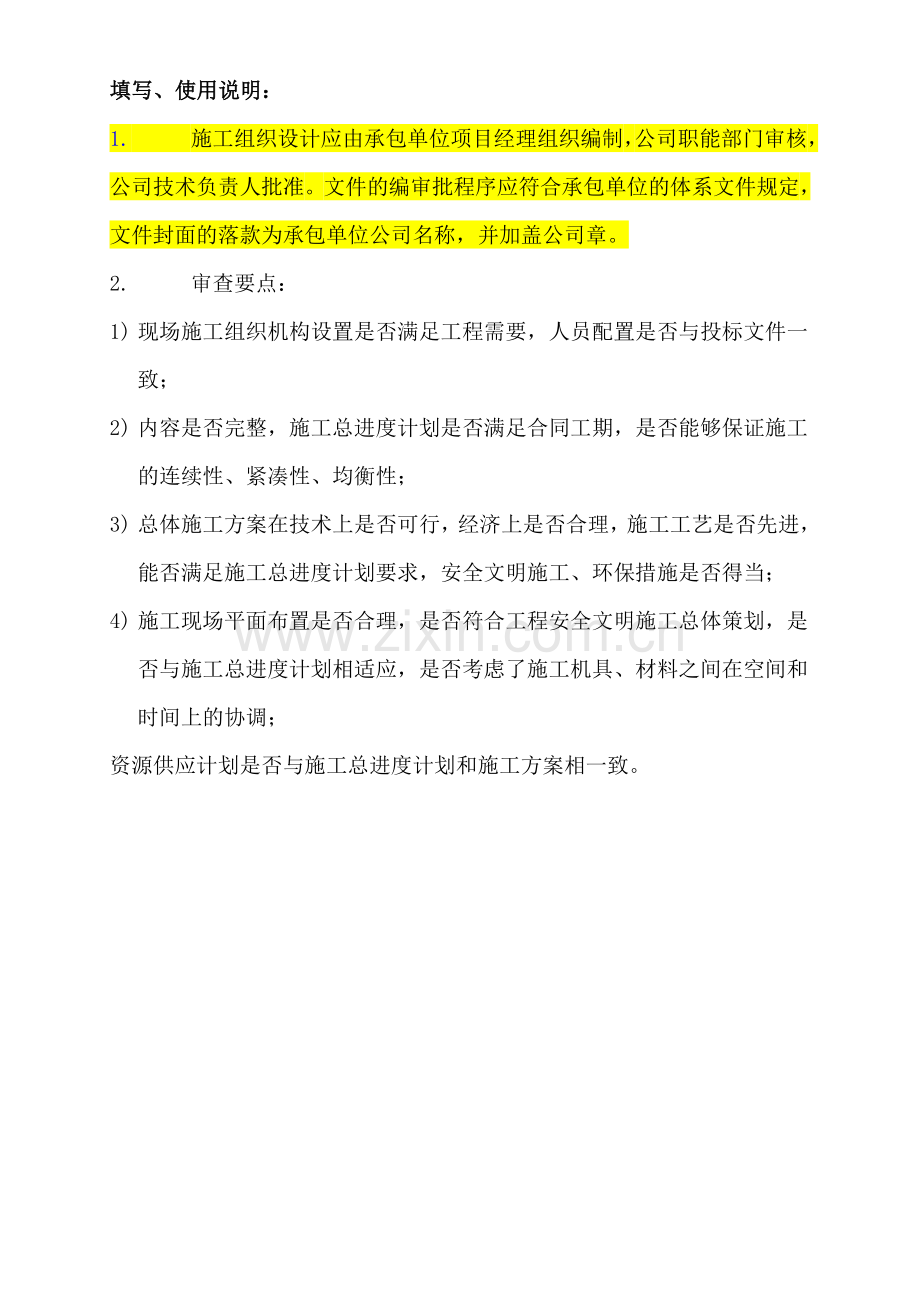

填写、使用说明：
1. 施工组织设计应由承包单位项目经理组织编制，公司职能部门审核，公司技术负责人批准。文件的编审批程序应符合承包单位的体系文件规定，文件封面的落款为承包单位公司名称，并加盖公司章。
2. 审查要点：
1) 现场施工组织机构设置是否满足工程需要，人员配置是否与投标文件一致；
2) 内容是否完整，施工总进度计划是否满足合同工期，是否能够保证施工的连续性、紧凑性、均衡性；
3) 总体施工方案在技术上是否可行，经济上是否合理，施工工艺是否先进，能否满足施工总进度计划要求，安全文明施工、环保措施是否得当；
4) 施工现场平面布置是否合理，是否符合工程安全文明施工总体策划，是否与施工总进度计划相适应，是否考虑了施工机具、材料之间在空间和时间上的协调；
资源供应计划是否与施工总进度计划和施工方案相一致。

**电网公司****年********工程
【（ **供电局）工程 第 * 标**线路工程】

**供电局 “******项目”

施工组织设计

（招标编号：****，第***标包）

施工单位名称
2011年 10月

施工组织设计目录

（一）、工程概况及其特点 ４
1、工程概况： ４
2、工程特点; ４
（二）、工程现场管理机构 ５
一、施工现场组织机构图 ５
二、职责与权限 ５
（三）、施工准备方案 ８
1、施工技术资料准备。 ８
2、施工图纸审核： ８
3、技术交底： ８
4、技术培训： ８
（四）、关键施工技术工艺和重点难点的解决方案 ８
1、混凝土电杆的装卸和运输 ８
2、损坏构件的修补 ９
3、杆塔基础施工 １０
4、混凝土电杆的排杆 １０
5、杆段的焊接 １１
6、混凝土电杆的地面组装 １１
7、杆塔的起吊 １１
8、拉线安装 １２
9、架线工程 １２
10、杆上工作 １３
11、撤线、撤杆 １４
12、接地装置安装 １４
13、变压器安装 １４
14、交叉跨越施工 １６
15、施工后的试验项目 １６
（五）、主要施工设备表 １６
（六）、劳动力和材料的投入计划 １７
1、施工力量的投入 １７
2、材料的投入计划 １８
（七）、施工进度计划（或工期网络图） １８
1、工期： １８
2、施工进度计划安排 １８
3、保证工期、计划进度措施： １９
4．影响施工进度的因素： ２０
（八）、施工现场总平面布置图和临时设施布置图 ２０
1、施工现场总体平面布置图 ２０
2、项目部及材料临时存放转运场 ２０
（九）、质量目标、质量保障要点及技术组织措施 ２１
1、质量方针： ２１
2、质量目标： ２１
3、质量承诺： ２１
4、质量保障要点： ２１
5、质量管理的技术组织措施 ２２
6、本工程施工主要采用的标准和技术规范 ２３
（十）、安全目标、安全保障要点及技术组织措施 ２４
一、职业健康安全方针和目标 ２４
二、安全施工管理制度汇编 ２４
三．安全管理机构及主要职责： ２５
四．安全管理工作要求 ２６
五． 保证安全的主要措施 ２７
六、工程薄弱环节的安全控制措施 ２７
七． 风险预测与防范对策 ２８
（十一）、环境保护、水土保持及文明施工措施 ２９
一．环境保护、水土保持工作 ２９
二.文明施工措施及承诺 ２９
（十二）、计划、统计和信息管理措施 ３１
1. 工程信息管理的目标 ３１
2、计划、统计报表的编制与传递 ３１
（十三）、施工组织设计纲要的总体评价 ３１
1、工程质量 ３１
2、保修服务 ３１
3、在质量保证期以外，我公司还能提供以下的售后服务： ３１
4、配合协作： ３1

批准：

审核：

编制：

（一）、工程概况及其特点
1、工程概况：
1.1、工程名称：**电网公司*****工程 【（***供电局）工程 第**标**线路工程】
1.2、标段名称：****
1.3、招标编号：***，第****
1.4、建设总规模见下表：
序号
单项工程名称
工程量
备注
10m杆(基)

导线（km）
加固（基）
1
旧上线10kV及以下台区建设工程
16.898
1.497
3.467
3台/350
1台
2
旧石线10kV及以下台区建设工程

2.89
3.29
1台/100

3
旧松线10kV及以下台区建设工程
1.21
3.537
12.305
5台/350

4
平浪线10kV及以下台区建设工程
9.187
2.214
0.774
6台/620
2台
5
平镇线10kV及以下台区建设工程
12.85
1.807
4.642
4台/260

6
平纸线10kV及以下台区建设工程
15.694
0.439
1.32
1台/50

7
一代线10kV及以下台区建设工程

1.875

8
一飞线10kV及以下台区建设工程

0.905
2.318

2、工程特点;
（1）地质分类：普通土20%，坚土30%，松砂石 30%，岩石：20%，泥水坑0%
（2）地形系数：平地0%，丘陵30%，一般山地60%，高山10%

（二）、工程现场管理机构

为了提高施工管理的水平，本工程在施工现场设项目经理部，实行项目经理负责制；项目经理在施工现场对本工程的组织、实施、管理和协调工作全面负责。并明确职责，严密组织施工，确保施工质量及工期的按期完成。
***供电局
一、施工现场组织机构图

施工单位名称
监理公司

项目经理部

办公室

物资材料部

质安部

工程技术部

施工三队
光纤队

施工二队
施工一队

二、职责与权限
1、项目经理：
①项目经理由公司总经理授权，全面负责本工程的施工管理工作。
②代表公司处理和决策与本工程项目有关的一切事宜。即施工安全、工程质量、施工进度、资金调配，对外协调、工程决算等。
③科学组织、优化调配本工程的人力、物力资源，合理安排工期，优质高效地完成本工程的施工任务。
④完善项目部内部的各种管理制度，制定合理的奖惩条例，充分调动员工工作积极性和创造性。
⑤协调工程施工中的各种关系，解决施工中的各种矛盾，保证施工任务的顺利进行。
⑥在各种社会交往中，维护业主、企业和职工的权益。
⑦完善内部经营机制，搞好经济责任制，确保业主的要求和公司下达的各项经济技术指标的全面完成。
2、工程技术负责人：
①全面负责本工程的技术、质量和安全工作的总体控制，主管分管范围内工程的日常生产工作。
②组织项目技术部人员参加施工图纸的会审和设计交底工作。
③主持编制本工程《施工组织设计》和各主要工序《施工手册》。
④协调各部门之间的工作，解决施工过程中出现的各种技术问题。
⑤主持技术会议，审定重要的施工技术方案，签署技术文件，经常深入现场检查和指导工作。
⑥经常保持与设计单位的联系，深刻领会设计意图，以便及时纠正技术人员对施工图纸的曲解。
⑦组织对工程原始资料的搜集整理工作；负责对重大施工方案的作出决策和措施。
⑧组织学习先进技术，大力推广新技术、新工艺在施工中的运用。
⑨切实落实文明施工与环保工作。
3、安全负责人
a.工程安全的过程控制实施监督检查，负责安全措施的编制，并在施工现场负责贯彻执行；
b.负责现场指导，解决施工中的安全问题；
c.坚持现场指导，解决施工中的安全问题；
d.负责安全等资料的收集、整理和归档，做好工程资料的管理和控制。
e.全权负责项目职业安全、卫生管理体系的贯彻、实施与保持，负责职业安全卫生目标管理工作。
f.负责施工安全日常业务工作。负责组织、指导兼职安全员、救护员的工作并考核，不断提高他们的工作能力和业务水平。
g.巡检工地，组织或督促开展各种安全检查和评比，随时评估项目部的安全状态，如认为项目部安全状态欠佳，立即建议项目经理予以改进。
h.负责建立安全记录，供作PDCA循环和事件追溯的原始资料。
i.负责安全监护与保护资源的正确管理与使用。
j.参与事故调查与处理，提出纠正和预防措施的建议。
k.负责对事故、事件、不符合处理结果的验证。
4、物资供应负责人
负责材料及机具的接收、采购、检验、运输、保管和分供等工作，制定采购计划、编制材料管理措施。
5、对外事务协调负责人
a.负责施工清障工作，处理施工中与地方政府的政策协调工作。
b.负责办理本工程的环境保护、跨越协议、临时用地、树木砍伐、青苗赔偿等政策性处理工作，及时完成拆迁工作。
c.按施工阶段对环保和迁移工作写出书面总结报发包方，配合发包方、环保监测部门对工程环保、迁移的检查评估工作。
d.负责收集、编制本工程的青苗赔偿等政策性处理资料，按要求及时移交有关部门进行归档处理。
6、计财部负责人
负责计划、统计、资金管理，成本会计核算等工作，在对外事务部的协助下，负责成本管理和成本控制。
7、办公室负责人
负责公共关系、行政、后勤、信息、劳保、保卫、环保等工作，负责环保目标管理。
8、专职质检负责人
a.在项目总工及工程部主任领导下，负责编制职权范围内的质量工作文件。
b.负责二级质量交底，并对本职范围内的施工过程进行控制。
c.负责解决施工过程中影响质量、环境、安全、进度等问题并参与编制纠正和防范措施。
d.做好施工记录，参与质量、环境、安全、进度检验和检查。
f.督促施工队自检，组织项目部互检，参加并积极配合分部工程中间验收（转序检查）和完工后的预验收。
g.负责编制质量检验计划和按时上报质量报表。
h.负责工程进货产品和设备的质量检查与验证，在施工过程中组织自检与互检，对检查出的质量问题做出记录，及时报告。
i.负责对不合格项的处理进行验证。
j.具有代表本项目部行使产品放行和否决的权力。
k.参与质量事故的调查、分析，提出纠正、预防措施建议。
9、专职安全文明施工管理负责人
a.项目总工和安管部主任领导下，编制项目安全文明施工二次策划。
b.负责进行安全文明施工交底，指导施工队伍做好施工平面规划。
c.负责完成项目部的安全文明设施布置，指导施工队进行安全文明施工设施布置。
d.负责环境保护工作，负责安全文明施工各种装置型设施的管理。
e.负责监督检查本项目安全文明施工的执行。
10、兼职质检员
a.在队长领导下负责本施工队的质量检验工作，对不合格品进行控制，发现异常情况及时查找原因，并及时报告。
b.代表本施工队参加互检和质量评比及其它质量活动。
c.组织或参与QC小组活动。
d.有对不合格产品放行行使否决的权力。
11、兼职安全员
a.协助队（班）长做好安全管理和文明施工工作。
b.监督施工人员遵守安全规程，纠正违章作业，发现隐患及时报告。
c.填写或审查安全施工作业票。
d.主持安全活动日活动并作好记录。
12、施工队
a.施工队实行队长负责制。施工队承担本项目部分工程内容，这些内容可视作本项目的一个分项目。从这个意义上说，施工队长就是这个分项目的分项目经理，应在负责范围内履行项目经理的全部职责（但对外职责部分除外）。
b.施工队既是基层作业组织，也是一级项目管理机构，在负责完成承担的工程作务的同时，还负责完成项目的各项管理目标。为确保项目部目标充分实现，施工队的各项目标应高于项目部的目标。
c.与发包方、监理工作人员和地方政府下居民建立良好的工作关系，树立良好的企业形象。
13、公司各职能部门与项目部工作配合
在施工过程中，根据项目部的具体问题，公司各职能部门积极为施工一线提供最大的帮助，及时解决各种技术及非技术性问题、外围协调问题，确保工程顺利实施。
（三）、施工准备方案
根据本工程施工的固有特征和工程工期的要求，为确保施工顺利进行，开工前的准备工作是非常重要的；本工程拟定前期准备工作计划如下:
1、施工技术资料准备。
序号
技术资料名称
承办部门
1
设计施工图
设计单位
2
施工组织设计
工程技术部
3
线路架设工艺及施工安全措施
项目部
2、施工图纸审核：
在接到工程施工设计图纸资料后，由项目总工组织相关的技术、质量、安全人员，对施工设计图纸、文件结合国家现行标准、规范进行认真审核，充分了解设计意图，把握设计思路，做到成竹在胸。审阅中发现的问题和疑点，要及时整理成书面材料，报项目法人和监理工程师。积极准备参加由项目法人组织召开的施工图会审会议。
3、技术交底：
施工前，由项目总工或有关技术负责人依据施工图纸、验收规范、施工组织设计、作业指导书、施工技术措施方案、设计变更等技术文件，对施工人员进行施工技术、质量、安全交底，并作详细记录。
4、技术培训：
随着高新技术应用于电力行业，电力设备的更新换代越来越快，对送变电线路安装技术、工艺的要求越来越高。因此，在送变电线路施工过程中，不断地把成熟的新技术、新工艺、新理论运用于送变电线路施工的生产实践中，是提高生产效率和社会综合效益的最佳途径。我们针对10KV配电线路施工特点及工艺安装要求，在施工前将安排有关人员进行培训学习，并邀请有关单位、制造厂商的专家进行新技术、新工艺应用的指导和培训；同时，针对工程的特殊性，进行安全施工的再培训。
（四）、关键施工技术工艺和重点难点的解决方案
1、混凝土电杆的装卸和运输
1.1、装运电杆时应码放整齐，不得超载。分散卸车时每次均重新绑扎牢固方可继续运输，避免电杆滚动伤人。卸车时应由专人指挥，不得使电杆自由滚动下滑，应有有效制动措施。用绳索牵引电杆上山下山时，应将电杆绑扎牢固，并应避免磨损绳索。电杆经过的路线下滑方向和两侧5米内不得有无关人员停留或通过。人力扛抬电杆时，必须步调一致，同起同落，轻抬轻放。
1.2、为了提高运输效率，防止构件在运输过程中损坏，必须注意：
1）装载时应使构件的布置对称于车身的中心轴线，这样车子走动时构件不易发生颤动和倾覆。
2）构件的装运应按构件外形、规格、使用桩号、车辆载重量等条件，做到有计划的发送，以提高车辆运输效率。
3）构件装载后必须用绳索、木塞等回定好，并用垫木或草袋等垫起，以免在运输途中震动损坏。
4）混凝土构件的支撑与垫木位置，应根据计算来决定，以避免构件因其承受设计上未考虑的应力而破坏。
2、损坏构件的修补
1）、裂纹的处理
（1）裂纹不严重时（即在允许许使用范围以内时），可以用水冲洗后，以1：2或者1：2.5的水泥砂浆灌缝、填实、压平的方法处理。灌浆后应很好地浇水养护或用湿草袋包裹养护。
（2）如果裂纹比较严重，可用环氧树脂浆泥修补裂缝。
（3）当混凝土外观有缺陷，而缺陷不严重时（如跑浆、麻面、混凝土表皮脱落等），可将缺陷部分表面打毛洗净，再用1：2或者1：2.5的水泥砂浆抹平。对于杆端堵块掉落的电杆，应在电杆起吊前在杆上、下两端严密封才堵。对于较严重的缺陷（如蜂窝），应将缺陷部分的全部深度内薄弱的混凝土和个别突出的骨料颗粒凿去，再用钢丝刷刷干净，然后用细骨料拌制的混凝土填塞并仔细捣实。当构件出现狗洞、露筋时，应会同设计单位共同研究，慎重处理。
2）、脚钉螺母松脱
脚钉是混凝土杆施工及运行过程中进行登杆作业的重要工具，它的牢固与否对人身安全有重大关系。在混凝土杆搬运过程中，为防止螺母被水泥或泥土等杂物堵塞，故常用水泥袋子或干草等塞住，在拧脚钉前，必须将这些堵塞物清理干净。在拧脚钉时，不得用力过猛或脚钉的拧入深度太大，一旦发现脚钉螺母松脱，必须严肃认真地时进行处理。
3）、金属构件的变形及损坏
（1）角钢及连接板弯曲
角钢在搬运和装卸过程中产生的弯曲变形，将会严重削弱构件的强度，还会引起整个结构的变形甚至使构件无法组装。
当构件的变形不超过对应长度的2%，且最大弯曲变形量不超过5毫米时，允许在现场采用千斤顶用冷矫正法进行矫正，禁止用大锤直接敲打构件，当气温低于-25°㏄时,严禁敲打构件。矫正后的构件表面不应有洼陷、凹痕、裂绞和硬伤。在线路施工中，可采用喷灯将构件加热至暗黄色（1050-1150℃）或亮红色（830-880℃）时进行矫正。
（2）废孔、缺孔或孔位不正
当构件有缺孔时，在现场可用钻孔工具时进行补孔，补孔的孔径应按规定要求比螺栓直径大1.5毫米。凡是火曲部件，在火曲周围之孔禁止采用冲孔法，只能用钻孔法。
在现场进行切角、钻孔加工时，螺孔的位置应满足设计要求。如果螺孔的偏差超过要求时，可进行扩孔，但扩孔部分不应超过3毫米。禁止用乙炔扩孔或烧孔。
（3）焊缝断裂
当发现焊接地方已断裂或局部地方出现裂口时，需要将原焊接部分锯掉，并用钢刷把焊接处的一切污秽、油脂、铁锈和涂料除掉，使其达到发亮程度，然后按规定要求进行焊接工作。
（4）涂油或镀锌脱落
如应运输、组装及起吊而损坏防锈层。在补刷之前，必须将构件清刷干净，表面不得沾有泥土、水滴、油渍、冰霜等，并保持表面干燥。同时，为保证油漆与构件表面紧密结合，在刷油之前构件表面应用钢丝刷刷除铁锈，用刨斧清除电焊药皮，至构件表面清洁光亮为止。
3、杆塔基础施工
3.1、混凝土电杆的基础施工
1）基础挖坑时，杆塔中心桩及各辅助桩应保持完好，不得碰动，挖掉或掩埋。
2）杆塔基坑的深度，应以施工图的施工基面为起算面，拉线坑的坑深则以拉线坑中心的地面为标高起算面。
3）杆塔基坑的深度容许误差为＋100mm、－50mm，坑底应平整，同一杆塔基础在容许误差范围内时，应按最深一坑操平，拉线基坑深度容许误差为－50mm。
4）爆破、打地锚等作业应遵守下列规定：在居民区或道路附近施工时应设围栏，夜间应加挂指标灯；爆破时注意划定全隔离区，装设相应围栏警示标志物并清散安全隔离区内所有人员；打地锚应由有经验者担任，并严格遵守规程规定。
4）在运行线路的杆塔旁挖坑时，应采取防倒杆等防护措施。
5）基坑挖完后，应进行基坑操平，检查坑深是否满足设计要求。
6）如发现基坑土质与设计不符或发现坑底有古洞、墓穴、管道、电缆等应及时通知设计及有关单位研究处理。
4、混凝土电杆的排杆
当电杆运到现场，排杆时应符合以下要求：
1）首先检查运到现场的杆段的规格是否符合设计要求，并核对电杆的螺孔位置、方向是否与设计相符。
2）检查所有杆段是否符合质量标准的规定。
3）钢筋混凝土电杆不得有纵、横向裂缝。
4）其横向裂缝不得超过0.1mm。
5）排杆前应清除钢板上的油脂、铁锈、水泥等污物。
6）排杆时，螺栓孔及接地孔的方向、位置应按设计图纸排放。各杆段接头用的钢板圈应相相互对齐并留有2-5mm焊缝间隙。
7）排杆时，各杆段必须在同一轴线上，移动杆身时不得用铁钎穿入杆身内撬动，可用绳索或木棒移动，如要求杆身下沉时，可锤打杆身下面的垫木或使电杆下沉，切不得敲打电杆使之下沉。
8）排杆时应根据电杆起吊方法的要求时行排杆。
9）排杆时，单杆直线杆的杆身应沿线路中心放置，双杆直线杆的杆身应与线路中心平行；转角双杆的放置方向，须与转角内侧角二等分线在垂直。
5、杆段的焊接
1）电杆连接用的钢板圈的对口用钢板圈上的油、漆、垢、锈等污物，在焊接前应清除干净。
2）钢板圈的对口找正后，中间留2-5mm焊缝间隙。如间隙过大时可用气割修整，严禁用电焊条或其它金属填充。
3）焊完后的电杆，其分段或整根弯曲度均不应超过其对应长度的2%，超过时应割断调整重新焊接。
4）焊接钢板圈下半部时,不得移动杆身,如必须移动杆身时,需由多人同时在垫木上缓慢移动.
5)焊缝应有一定的加强面,其高度和遮盖宽度应符合规定.
6) 焊缝表面应呈平滑的细鳞形与基本金属平缓连接,无皱折、间断、漏焊
7）焊杆时,杆内不得有穿堂风，遇有雨、雪、大风时，待采取妥善措施后方可进行焊接，气温低于－20摄氏度时应采取预热措施。
预热温度为了100-200摄氏度，焊后应使温度缓慢下降，严禁用水降温。
6、混凝土电杆的地面组装
1）先组装导线横担，再安装地线横担，最后依次安装叉梁、拉线及绝缘子串。
2）地面组装时，不得将构件与抱箍连接螺栓拧得过紧。调节吊杆的U型螺栓也应使其处于松弛状态，以防起吊电杆时损坏构件。
3）对于带拉线的电杆，应作好拉线上把并与拉线抱箍连接好。
4）组装时，不得用铁锤直接敲击构件，以免锌层破损或击裂焊缝,如须锤击时应衬以木板。
5）组装转角杆时，要注意长短横担的安装位置。
6）螺栓的穿向应符合以下要求。对立体结构：水平方向者由内向外；垂直方向者由下向上。对平面结构图：顺线路方向者由送电侧穿入或按统一方向；横线路方向者两侧由内向外，中间由左向右或按统一方向。开口销必须对称开口，开口总角度应为60度-90度，开口后不得有折断，裂纹现象，不得用线材代替开口销。
7、杆塔的起吊
1）施工时抱杆应设置牢靠，抱杆最大倾斜角不应大于15度，以减少水平力，并充分发挥抱杆的起吊性能，临时拉线对地夹角不宜大于45度。
2）对每种杆型，第一次起吊时，必须进行强度验算和试吊。
3）制动装置设在杆顶，一般距杆坑为1.1-1.2倍的杆高处。
4）制动钢绳的地锚位置，应选在杆顶的延长线方向并距顶端3米处，对于双杆根开小于3米者，可以合用一个地锚；当双杆根开大于3米时，每根电杆应分别埋设地锚，并使制动钢绳与线路中心线平行。
5）牵引地锚的埋设位置，距杆坑为杆高度的1.5-2.0倍左右，一般在抱杆起动时，总牵引钢绳的对地夹角不大于15度。
6）总牵引地锚中心、抱杆中心、杆身中心以及制动钢绳地锚中心，必须在同一直线上，埋设地锚时必须对准线路中心线。
7）通过滑轮、磨心的钢丝绳不能有接头。对旧钢丝绳，如发现有挤出油现象时，应停止工作，进行检查或更换新的钢丝绳，使用钢丝绳时，应避免扭拧。
8）单杆立好后应正直，直线杆的横向位移不应大于50mm。双杆立好后应正直，直线杆结构中心与中心桩之间的横、顺向位移，不应大于50mm；迈步不应大于30mm；根开不应大于±30mm。
9）立杆前应检查杆身，确保外观合格后方可组立；立杆时要有专人指挥，事前规定立杆方法和命令信号，分工明确、服从指挥。立杆的工、器具应严格检查，不得随意代用。人工立杆前应开好“马道”。立杆过程应严格遵守施工工艺，使用机械立杆时，着力点应在杆身重心以上，避免杆身在空中颠倒。
10）在居民区或道路附近施工时，应设专人看护，避免行人或无关人员进入施工地段。起立到位的电杆应在确认杆位无误后及时按工艺要求回土夯实，打好临时拉线，然后撤除牵引绳具。
8、拉线安装
1）制作拉线前，应对拉线材料进行质量检查，符合要求才能使用。
2）拉线的下料长度，必须根据实测数据经计处算决定。
3）拉线盘的埋设深度和和方向,应符合设计要求,拉线棒与拉线盘应垂直,连接处应采用双螺母,外露地面部分的长度应为500mm-700 mm。拉线坑应有斜坡，回填土时应将土块打碎后夯实。
4)在转角杆上，安装导线拉线前，应先将内分角临时拉线打好。内分角临时拉线的规格，应由计算决定。
5)承力拉线应与线路路方向的中心线对正：分角拉线应与线路分角方向对正；防风接线应与线路方向垂直。
6）跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5米。
7）拉线弯曲部分不应有明显松股，其断头应用镀锌铁丝扎牢，线夹尾线宜露出300mm-500 mm，尾线回头后与本线采取有效方法扎牢。
8）同组拉线使用两个线夹时，其线夹的尾端应统一。
9）各组拉线的各根拉线受力应一致。
10）多层拉线，应由下而上进行安装。
11）转角杆的拉线，应先安装导线拉线，后安装地线拉线。
12）三联杆的拉线，应先安装地线拉线，后安装导线拉线。
13）调节永久拉线，一般应先由下层开始。
5）在低压主干线路上引接下线时，必须停电施工，施工前应验电并挂短路接地线。
9、架线工程
1）根据现场调查和放、紧线措施，进行合理布线。
2）修好放线通道和放置线盘的场地。
3）对重要的交叉跨越，如铁路、公路、电力线路等，应与有关部门联系，在有关部门协助下，搭好跨越架或做好安全措施。
4）沿线路应开挖的土石方，应在放线前开挖完毕。
5）根据放、紧线措施，做好临时拉线。
6）将悬垂绝缘子串及放线滑轮安装公司在杆塔上。
7）按布线要求，将导线和避雷线运到指定地点。
8）放线或紧线工作应统一指挥、统一信号，每个工作班组应派有专人负责。
9）全面检查导线、避雷线的压接和补修质量，确认完全合格规定时，方可进行紧线作业。
10）与带电线路发生交叉、跨越或接近时应采取有效措施，跨越房屋或穿越居民区的线路应严格遵守有关规程的规定。严禁在无通信联络及视野不清的情况下放线。
11）紧线前应检查拉线、杆根是否牢固，必须时应采取临时加固措施。紧线前应确定导线的接头牢固，确认导线未被滑轮、横担、树枝、房屋等物体卡住。在处理紧线障碍时，不应跨在导线上方或在转角内侧，以防跑线时引起抽伤。
12）在紧线区内，通信联系应良好，且全部通信人员和护线人员均巳就位。
13）当采用旧导线牵引新导线方法进行换线时，应监视新旧导线连接处不被滑轮、树枝卡住，以免将电杆拽倒。
14）紧线牵引设备工具等均备齐，牵引设备安装就位。
15）紧线观测弧垂巳确定，弧垂观测人员巳就位，并作好弧垂观测的准备工作。
16）施工放线时应采取必要的保护措施，防止导线落地及表面损伤。
17）当导线发生损伤时，应检查损伤程度，按照验收标准进行处理。
18）各杆塔在架线安装时要避免与导线横担，避雷线支架等受力方向在一侧。
19）为防止交叉拉线安装后交叉点相互磨擦，要求拉盘位置在施工时可以前后位移一点。
20）铁塔采用螺栓连接方式，严格按照铁塔塔材组装图组装。
21）跳线安装完成后，跳线与横担、杆塔等的空气间隙应满足设计要求，且跳线应自然下垂扭曲，保持工艺美观。
22）基础堡坎根据施工现场实际情况，按图进行砌筑。
10、杆上工作
1）登杆作业人员必须持有特殊工种操作证。
2）上杆前必须检查杆根是否牢固、杆身无缺陷，并确认杆根埋土坚实牢固，否则应采取可靠的加固措施。
3）杆上工作作业必须按照有关规程系安全带、戴安全帽。
4）登杆工具、安全器具应在试验合格保证期内。
5）安全带应系在早杆及牢固的构件上，扣好扣环，并确定不会从杆顶、横担端头脱落。杆上转位作业时，不应失去安全带的保护。
6）杆上作业人员应防止掉落物体，上下传递物品应使用绳索，禁止抛掷。
7）杆下不准无关人员逗留。屋面工作视同高处作业，不得麻痹大意，忽视安全措施，操作人员应轻踩轻放，防止摔跌。
8）在临近带电线路或与带电线路发生交叉、跨越的新建线路上工作时，应按规程要求办理工作票、履行工作许可手续，并实行相应的安全措施。
9）遇雨天或风雪天，应停止杆上作业。
11、撤线、撤杆
1）在涉及停电工作或所交叉跨越的线路带电时，工作负责人办理工作许可手续后，应向施工人员说明工作内容、工作方法和安全注意事项。
2）应按耐张段拆除旧线。登杆前应采取临时加固措施，先拆直线杆两边相导线，后拆中间相导线，以免产生较大扭矩。严禁用突然剪断导线的方法拆旧线。与拆线无关人员应撤到杆身1.2倍距离之外。
3）撤杆前应拆除构件，登杆前应检查临时加固措施是否完好。
4）工作完成后，应将余物清除干净方可撤离施工现场。
12、接地装置安装
1）接地体与接地引下线的材料应符合设计要求，接地引下线的截面不小于50m㎡；不同接地体的最小规格应符全要求。
2）接地体的埋设应符合设计要求。一般接地体的埋深不应小于0.5米。在耕地中的接地体，应埋设在耕作深度以下。水平放射型接地体之间的距离，不宜0.5米。垂直接地体之间的距离，不应小于其长度的2倍。
3）挖接地槽时,应避开道路及地下管道、电缆等设施，如遇有大石块等障碍物时，可以绕开避让，但不得改变接地体的布置型式。
4）水平放射型接地体，在丘陵、山区敷设时，应沿等高线敷设，防止雨水冲刷露出接地体。
5）接地体的长度不够时，可采用连接方式来满足设计长度的要求，接地体的连接可采用焊接或爆压连接。连接之前应将接地体的铁锈、污物等清除干净。采用搭接连接时，其搭接长度应为圆钢直径的6倍，并双面施焊。扁钢的搭接长度为其宽度的2倍，并四面施焊。
6）接地体不得有明显的弯曲、裂纹等缺陷，采用扁钢接地体，应将扁钢立置于沟内，采用打入式垂直接地体，应尽量垂直打入并防止晃动，以保证接地体与土壤接触良好。
5）在接地体埋设完毕回填土时，应每埋厚200mm夯实一次。山区的回填，应清除石块并更换好回填土。回填土应高出地面200 mm；
作为防沉陷层。
6）施工完毕后，必须进行现场实测，校验接地电阻是否符合规定。
7）专用接地摇表必须在试验合格保证期内。
8）在测量接地电阻时，应不连避雷线，且应避免在雨雪天气测量。
13、变压器安装
本工程变压器安装施工组织设计有待其具体施工技术措施待厂家技术资料及安装图纸提供后，根据制造厂及设计的要求详细编制。
13.1、工艺流程：
13.1.1、设备点检查
1、设备点件检查应由安装单位、供货单位全同建设单位代表共同进行，并做好记录。
2、按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。
3、变压器本体外观检查无损坏及变形，油漆完好无损伤。
4、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。
13.1.2、变压器二次搬运
1、变压器二次搬运应由起重工作业，电工配合，最好采用汽车吊装，也可用吊链吊装。
2、变压器搬运时，应注意保护瓷瓶，最好用纸箱将高低压资瓶罩住，使其不受损伤。
3、变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。
4、大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。
13.1.3、变压器稳装
1、变压器就位可用汽车吊或抱杆直接吊进变压器基础内，或用道木搭设临时轨道，用三步搭，吊链吊至临时轨道上，然后用吊链拉入基础合适位置。
2、变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm，距门不得小于1000mm。
13.1.4、变压器的交接试验
变压器交接试验的内容：1、测量线圈连同套管一起的直流电阻；2、检查所有分接头的变压器的变压比；3、检查三相变压器的接线组别和单项变压器引出线的极性；4、测量线圈同套管一起的绝缘电阻；5、线圈连同套管一起做交流耐压试验。
13.1.5、变压器送电前检查
1、变压器送电试运行前做全面检查，确认符合试运行条件时方可投入运行。
2、变压器试运行前，必须由质量监督部门检查合格。
3、变压器试运行前的检查内容：各种交接试验单据齐全，数据符合要求，变压器应清理，擦拭干净，顶盖上无遗留杂物，本体及附件无缺损，变压器一、二次引线相位正确
，绝缘良好，接地线良好，通风设施安装完毕，工作正常，标志牌挂好，门装锁。
13.2、变压器送电运试行验收
13.2.1、送电试运行
1、变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。
2、变压器第一次受电后，持续时间不应少于10min，无异常情况。
3、变压器应进行3-5次全压冲击合闸，并无异常情况，励磁涌流不应引起保护装置误动作。
4、变压器试运行要注意冲击电流，空载电流，一、二次电压，温度，并做好详细记录。
5、变压器空载运行24小时，无异常情况，方可投入负荷运行。
13.2.2、验收
1、变压器开始带电起，24H后无异常情况，应办理验收手续。
2、验收时应移交下列资料和文件：变更设计证明；产品说明书；试验报告单；合格证及安装图纸等技术文件，安装检查及调整记录
13.3、质量标准
1、电力变压器及其附件的试验调整和器身检查结果，必须符合施工规范规定。
2、高低压瓷件表面严禁有裂纹损伤和瓷釉损坏等缺陷。
3、变压器安装位置应准确，器身表面干净清洁，油漆完整，变压器与线路连接应符合下列规定：连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力。零线沿器身向下接至接地装置的线段，固定牢靠，器身各附件间的连接的导线有保护管、保护管、接线盒固定牢靠，盒盖齐全，引向变压器的母线及其支架，电线保护管和接零线等均应便于拆卸，不妨碍变压检修时移动，各连接用的螺栓螺纹漏出螺母2-3扣，保护管颜色一致，支架防腐完整，变压器及其附件外壳和其它非带电金属部件均应接触，并符合有关要求。
13.4、成品保护
1、变压器门应加锁，未经安装单位许可，闲杂人员不得入内。
2、对就位的变压器高低压紫套管及环氧树脂铸件，应有防砸及防碰撞措施。
3、变压器身要保持清洁干净，油漆面有碰撞损伤，干式变压器就位后要采取保护措施，防止铁件掉入线圈内。
4、在变压器上方作业时，操作人员不得瞪踩变压器，并带工具带，以防工具材料掉入砸坏，砸伤变压器。
14、交叉跨越施工
1）交叉跨越各种线路、公路、河流等放、撤线时应先取得主管部门同意，做好安全措施：如搭好跨越架、在路口设专人持信号旗者守护等。
2）交叉跨越带电线路时必须停电，应按规定手续办理停电申请，跨越前应先验电接地。
3）交叉跨越处均应有牢固可靠的越线架，对于无法搭建越线架的交叉跨越处，应事先制定可靠的施工方案。放线时均须派专人负责看管。
4）若交叉跨越的线路带电，除探拖线时外，在紧线时也应有专人看客管导线、地线，直到挂好耐张杆塔为止。
5）交叉跨越带电线路停电时，施工负责人必须得到指定联系人的通知“线路巳停电 ”后，并使用合格的专用工具进行验电接地，才能开始工作。
6）工作结束后，施工负责人必须清点工作人员均巳离开杆塔后，才能折除接地线，经过查清本班所装接地线均巳折除，并检查所施工的线路无问题，才能回报送电。
7）回报送电必须由指定的人员以书面或电话联系，严禁约时通电或约时送电。
8）跨越架的长度和高度均应符合有关要求。
9）当被跨越物为带电的电力线路时，跨越架与带电体的安全距离应符合有关要求。
10）
