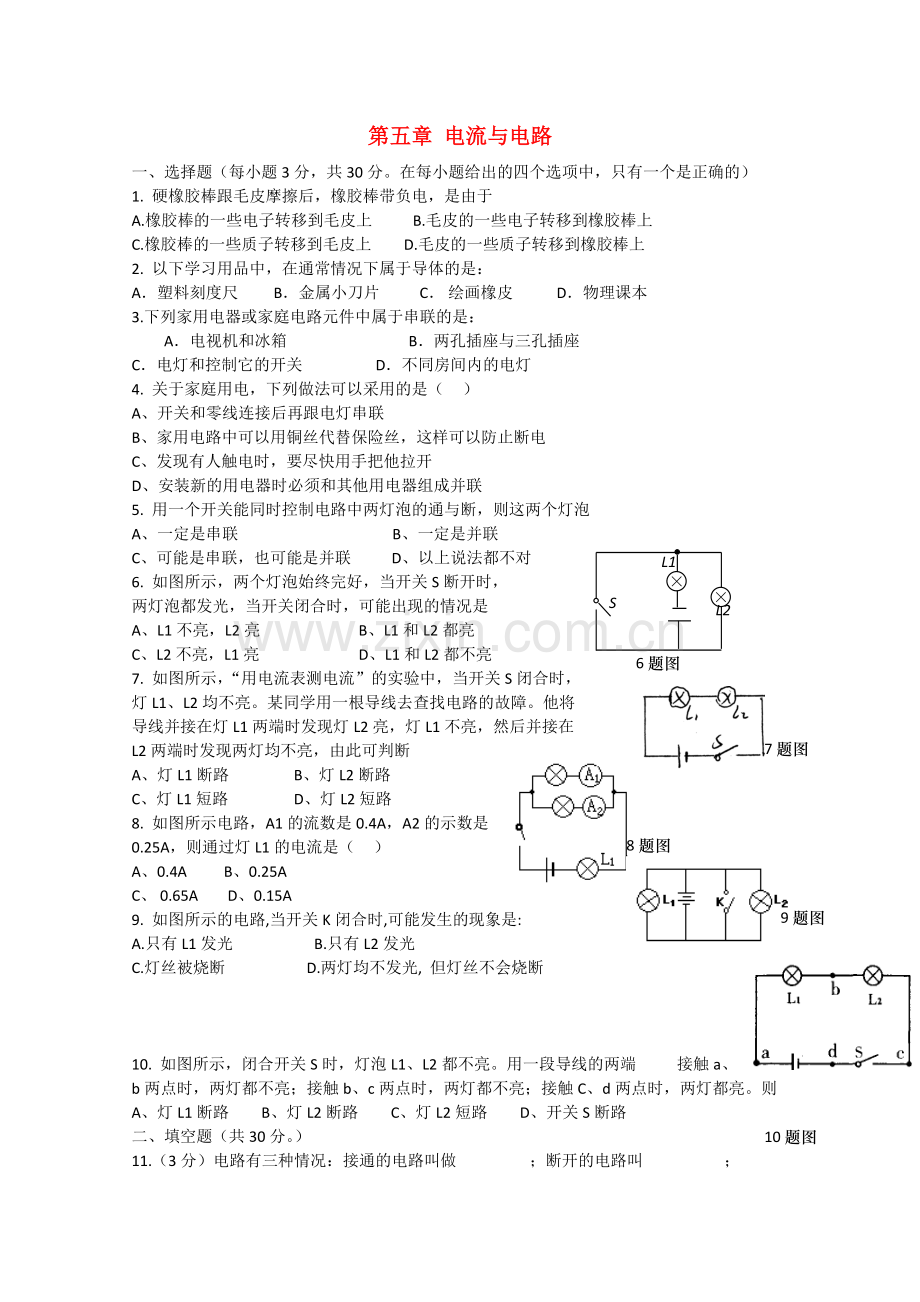

第五章 电流与电路
一、选择题（每小题3分，共30分。在每小题给出的四个选项中，只有一个是正确的）
1. 硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于
A.橡胶棒的一些电子转移到毛皮上 B.毛皮的一些电子转移到橡胶棒上
C.橡胶棒的一些质子转移到毛皮上 D.毛皮的一些质子转移到橡胶棒上
2. 以下学习用品中，在通常情况下属于导体的是：
A．塑料刻度尺    B．金属小刀片 　　 C． 绘画橡皮    D．物理课本
3.下列家用电器或家庭电路元件中属于串联的是：
A．电视机和冰箱 B．两孔插座与三孔插座
C．电灯和控制它的开关 D．不同房间内的电灯
4. 关于家庭用电，下列做法可以采用的是（     ）
A、开关和零线连接后再跟电灯串联
B、家用电路中可以用铜丝代替保险丝，这样可以防止断电
C、发现有人触电时，要尽快用手把他拉开
D、安装新的用电器时必须和其他用电器组成并联
5. 用一个开关能同时控制电路中两灯泡的通与断，则这两个灯泡
A、一定是串联 B、一定是并联
L1
S
×
×
2×
C、可能是串联，也可能是并联 D、以上说法都不对
6. 如图所示，两个灯泡始终完好，当开关S断开时，
L2

两灯泡都发光，当开关闭合时，可能出现的情况是
A、L1不亮，L2亮 B、L1和L2都亮
6题图

C、L2不亮，L1亮 D、L1和L2都不亮
7. 如图所示，“用电流表测电流”的实验中，当开关S闭合时，
灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将
7题图

导线并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在
L2两端时发现两灯均不亮，由此可判断
A、灯L1断路 B、灯L2断路
C、灯L1短路 D、灯L2短路
8题图

8. 如图所示电路，A1的流数是0.4A，A2的示数是
0.25A，则通过灯L1的电流是（     ）
A、0.4A          B、0.25A
9题图

C、 0.65A        D、0.15A
9. 如图所示的电路,当开关K闭合时,可能发生的现象是:
A.只有L1发光 B.只有L2发光
C.灯丝被烧断 D.两灯均不发光, 但灯丝不会烧断

10题图

10. 如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端 接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则
A、灯L1断路 B、灯L2断路 C、灯L2短路 D、开关S断路
二、填空题（共30分。）
11.（3分）电路有三种情况：接通的电路叫做 ；断开的电路叫 ；
直接把导线接在电源的两极上，这种情况叫 。
12.（3分）油罐车常常有一条铁链做的尾巴拖在地上，为什么？
13.（6分）如图所示，用丝线悬挂着A、B、C、D、E、F六个小球，它们之间的相互作用情况如图所示，则一定带电的小球是 ，一定不带电的小球是 ，不能确定是否带电的小球是 .

13题图

14.（8分）图中，若S1S2同时断开，能亮的灯是 ，它们是 联的。若只闭合S1能亮的灯是 ，若只闭合S2能亮的灯是 。
（附加题5分：若S1S2同时闭合，能亮的灯是 ，它们是 联的。）

14题图

15.（4分）下表是部分用电器的流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲.则台灯应该是电器 ，计算器应该是电器 .
100μA= mA，120mA= A
电器1
电器2
电器3
手机充电器
100μA
0.2A
3A
120mA
16.（6分）如图所示是电流表的使用上分别存在的问题，请写出造成其现象的原因。
图1

甲同学的问题：____________________________________；
乙同学的问题：____________________________________；
丙同学的问题：____________________________________。
三．电路设计与实验题(共40分)
17.（5分）电流表必须跟被测的用电器________联。图中的甲电流表读数为____________，乙电流表读数为__________

18.（6分）如图所示电路：
（1）错误是：_______________________________________；
（2）如果要使两灯串联，应拆去的导线是：________________；
（3）如果要使两灯并联的做法是： _____

19.（5分）一般家庭的卫生间都要安装照明灯和换气扇（电动机）。使用时，有时需要各自独立工作，有时需要同时工作。请你设计符合要求的电路图。
20.（6分）根据所示的电路，分别在下面画出电路图。（6分）

21.（8分）如图所示，要求灯L1、L2并联，电流表只测量灯L2的电流．请你将线头M接到图中的适当位置．并画出对应的电路图。

22.（10分）在图中连接电路，要求灯L1、L2并联，S1做总开关，电流表测L2的电流大小。并画出电路图。
