水利水电工程施工质量评定表(示例).doc

水利水电工程
表混凝土4.1 普通混凝土单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序编号
工序质量验收评定等级
1
基础面、施工缝处理工序

2
模板制作及安装工序

3
△钢筋制作及安装工序

4
预埋件制作及安装工序

5
△混凝土浇筑工序

6
混凝土外观质量检查工序

施工
单位
自评
意见
各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
监理
单位
复核
意见
经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程

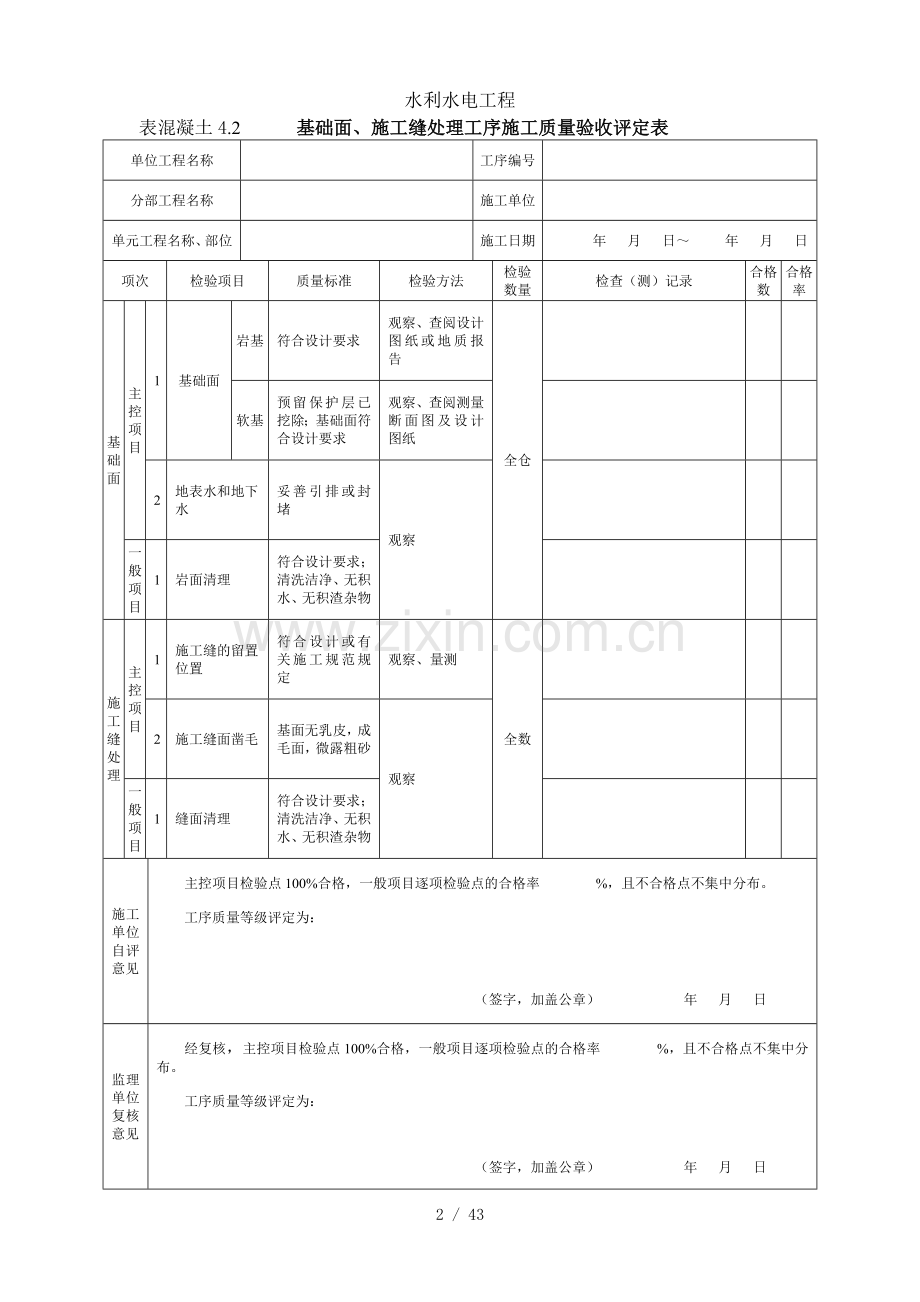

表混凝土4.2 基础面、施工缝处理工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验
数量
检查（测）记录
合格数
合格率
基础面
主控项目
1
基础面
岩基
符合设计要求
观察、查阅设计图纸或地质报告
全仓

软基
预留保护层已挖除；基础面符合设计要求
观察、查阅测量断面图及设计图纸

2
地表水和地下水
妥善引排或封堵
观察

一般项目
1
岩面清理
符合设计要求；清洗洁净、无积水、无积渣杂物

施工缝处理
主控项目
1
施工缝的留置位置
符合设计或有关施工规范规定
观察、量测
全数

2
施工缝面凿毛
基面无乳皮，成毛面，微露粗砂
观察

一般项目
1
缝面清理
符合设计要求；清洗洁净、无积水、无积渣杂物

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表混凝土4.3 模板制作及安装工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验
数量
检查（测）记录
合格数
合格率
主
控
项
目
1
稳定性、刚度和强度
满足混凝土施工荷载要求，并符合模板设计要求
对照模板设计文件及图纸检查
全部

2
承重模板底面高程
允许偏差0～+5 mm
仪器测量
模板面积在100 m2以内，不少于10个点；每增加100 m2，检查点数增加不少于10个点

3
排架、梁板、柱、墙
结构断面尺寸
允许偏差±10 mm
钢尺测量

轴线位置
允许偏差±10 mm
仪器测量

垂直度
允许偏差±5 mm
2m靠尺量测、或仪器测量

4
结构物边线与设计边线
外露表面
内模板允许偏差-10～0mm
外模板允许偏差0～+10 mm
钢尺测量

隐蔽内面
允许偏差15 mm

5
预留孔、洞尺寸及位置
孔、洞尺寸
允许偏差-10 mm
测量、查看图纸

孔洞位置
允许偏差±10 mm

一
般
项
目
1
模板平整度、相邻两板面错台
外露表面
钢模：允许偏差2 mm；
木模：允许偏差3 mm
2m靠尺量测或拉线检查
模板面积在100 m2以内，不少于10个点；每增加100 m2，检查点数增加不少于10个点

隐蔽内面
允许偏差5mm

2
局部平整度
外露表面
钢模：允许偏差3 mm；
木模：允许偏差5 mm
按水平线（或垂直线）布置检测点，2m靠尺量测
模板面积在100 m2以上，不少于20个点。每增加100 m2，检查点数增加不少于10个点

隐蔽内面
允许偏差10 mm

3
板面缝隙
外露表面
钢模：允许偏差1 mm；
木模：允许偏差2 mm
量测
100 m2以上，检查3～5个点。100 m2以内，检查1～3个点

隐蔽内面
允许偏差2 mm

4
结构物水平断面内部尺寸
允许偏差±20 mm
测量
100 m2以上，不少于10个点；100 m2以内，不少于5个点

5
脱模剂涂刷
产品质量符合标准要求，涂刷均匀，无明显色差
查阅产品质检证明，观察
全面

6
模板外观
表面光洁、无污物
观察

注1：外露表面、隐蔽内面系指相应模板的混凝土结构物表面最终所处的位置。
注2：有专门要求的高速水流区、溢流面、闸墩、闸门槽等部位的模板，还应符合有关专项设计的要求。
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表混凝土4.4 钢筋制作及安装工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主
控
项
目
1
钢筋的数量、规格尺寸、安装位置
符合质量标准和设计的要求
对照设计文件检查
全数

2
钢筋接头的力学性能
符合规范要求和国家及行业有关规定
对照仓号在结构上取样测试
焊接200个接头检查1组，机械连接500个接头检测1组

3
焊接接头和焊缝外观
不允许有裂缝、脱焊点、漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不应有明显烧伤
观察并记录
不少于10个点

4
钢筋连接
钢筋连接的施工质量标准见表4.4-1

5
钢筋间距、保护层
符合规范和设计要求
观察、量测
不少于10个点

一
般
项
目
1
钢筋长度方向
局部偏差±1/2净保护层厚
观察、量测
不少于5个点

2
同一排受力钢筋间距
排架、梁、柱
允许偏差±0.5 d
观察、量测
不少于5个点

板、墙
允许偏差±0.1倍间距
观察、量测
不少于5个点

3
双排钢筋，其排与排间距
允许偏差±0.1倍排距
观察、量测
不少于5个点

4
梁与柱中箍筋间距
允许偏差±0.1倍箍筋间距
观察、量测
不少于10个点

5
保护层厚度
局部偏差±1/4净保护层厚
观察、量测
不少于5个点

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表混凝土4.4-1 混凝土钢筋连接工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
序号
检验项目
质量标准
检验方法
检验
数量
检查（测）记录
合格数
合格率
1
点
焊
及
电
弧
焊
帮条对焊接头中心
纵向偏移差不大于0.5 d
观察、量测
每项不少于10个点

接头处钢筋轴线的曲折
≤4°

焊缝
长度
允许偏差-0.5 d

高度
允许偏差-0.05 d

表面气孔夹渣
在2 d长度上数量不多于2个；气孔、夹渣的直径不大于3 mm

2
对
焊
及
熔
槽
焊
焊接接头根部未焊透深度
f25～f40 mm钢筋
≤0.15 d
观察、量测
每项不少于10个点

f40～f70 mm钢筋
≤0.10 d

接头处钢筋中心线的位移
0.10 d且不大于2 mm

焊缝表面（长为2 d）和焊缝截面上蜂窝、气孔、非金属杂质
≤0.5 d

3
绑
扎
连
接
缺扣、松扣
≤20 %，且不集中
观察、量测
不少于10个点

弯钩朝向正确
符合设计图纸
观察
不少于10个点

搭接长度
允许偏差-0.05设计值
量测
不少于10个点

4
机
械
连
接
带肋钢筋冷挤压连接接头
压痕处套筒
外形尺寸
挤压后套筒长度应为原套筒长度的1.10～1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8～0.9倍
观察、量测
不少于10个点

挤压道次
符合型式检验结果
观察、量测
不少于10个点

接头弯折
≤4°
观察、量测
不少于10个点

裂缝检查
挤压后肉眼观察无裂缝
观察、量测
不少于5个点

直（锥）螺纹连接接头
丝头外观质量
保护良好，无锈蚀和油污，牙形饱满光滑
观察、量测
不少于10个点

套头外观质量
无裂纹或其它肉眼可见缺陷
观察、量测
不少于10个点

外露丝扣
无1扣以上完整丝扣外露
观察、量测
不少于10个点

螺纹匹配
丝头螺纹与套筒螺纹满足连接要求，螺纹结合紧密，无明显松动，以及相应处理方法得当
观察、量测
不少于10个点

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日

水利水电工程
表混凝土4.5 预埋件制作及安装工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
止水片（带）
主
控
项
目
1
片（带）外观
表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等
观察
所有外露止水片（带）

2
基座
符合设计要求（按基础面要求验收合格）
观察
不少于5个点

3
片（带）插入深度
符合设计要求
检查、量测
不少于1个点

4
沥青井（柱）
位置准确、牢固，上下层衔接好，电热元件及绝热材料埋设准确，沥青填塞密实
观察
检查3～5个点

5
接头
符合工艺要求
检查
全数

一
般
项
目
1
片（带）偏差
宽
允许偏差±5 mm
量测
检查3～5个点

高
允许偏差±2 mm

长
允许偏差±20 mm

2
搭接长度
金属止水片
≥20 mm，双面焊接
量测
每个焊接处

橡胶、PVC止水带
≥100 mm
量测
每个连接处

金属止水片与PVC止水带接头栓接长度
≥350 mm（螺栓栓接法）
量测
每个连接带

3
片（带）中心线与接缝中心线安装偏差
允许偏差±5mm
量测
检查1～2个点

伸缩缝（填充材料）
主控项目
1
伸缩缝缝面
平整、顺直、干燥，外露铁件应割除，确保伸缩有效
观察
全部

一般项目
1
涂敷沥青料
涂刷均匀平整、与混凝土粘接紧密，无气泡及隆起现象
观察
全部

2
粘贴沥青油毛毡
铺设厚度均匀平整、牢固、搭接紧密
观察
全部

3
铺设预制油毡板或其它闭缝板
铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝
观察
全部

排水系统
主控项目
1
孔口装置
按设计要求加工、安装，并进行防锈处理，安装牢固，不得有渗水、漏水现象
观察、测量
全部

2
排水管通畅性
通畅
观察
全部

一般项目
1
坝体排水孔倾斜度偏差
允许偏差4 %
量测
全数

2
排水孔(管)位置偏差（mm）
允许偏差100 mm
量测
全数

3
基岩排水孔
倾斜度偏差
孔深不小于8m
允许偏差1 %
量测
全数

孔深小于 8m
允许偏差2 %
量测
全数

深度偏差
允许偏差±0.5 %
量测
全数

冷却及灌浆管路
主控项目
1
管路安装
安装牢固、可靠，接头不漏水、不漏气、无堵塞
通气、通水
所有接头

一般项目
1
管路出口
露出模板外300～500 mm，妥善保护，有识别标志
观察
全部

铁件
主控项目
1
高程、方位、埋入深度及外露长度等
符合设计要求
对照图纸现场观察、查阅施工记录、量测
全部

一般项目
1
铁件外观
表面无锈皮、油污等
观察
全部

2
锚筋钻孔位置
梁、柱的锚筋
允许偏差20 mm
量测
全部

钢筋网的锚筋
允许偏差50 mm
量测
全部

3
钻孔底部的孔径
锚筋直径20 mm
量测
全部

4
钻孔深度
符合设计要求
量测
全部

5
钻孔的倾斜度相对设计轴线
允许偏差5 %（在全孔深度范围内）
量测
全部

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表混凝土4.6 混凝土浇筑工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验
数量
检查（测）记录
合格数
合格率
主
控
项
目
1
入仓混凝土料
无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求
观察
不少于入仓总次数的50 %

2
平仓分层
厚度不大于振捣棒有效长度的90 %，铺设均匀，分层清楚，无骨料集中现象
观察、量测
全部

3
混凝土振捣
振捣器垂直插入下层5 cm，有次序，间距、留振时间合理，无漏振、无超振
在混凝土浇筑过程中全部检查

4
铺筑间歇时间
符合要求，无初凝现象
在混凝土浇筑过程中全部检查

5
浇筑温度（指有温控要求的混凝土）
满足设计要求
温度计测量

6
混凝土养护
表面保持湿润；连续养护时间基本满足设计要求
观察

一
般
项
目
1
砂浆铺筑
厚度宜为2 ～3 cm，均匀平整，无漏铺
观察

2
积水和泌水
无外部水流入，泌水排除及时
观察

3
插筋、管路等埋设件以及模板的保护
保护好，符合设计要求
观察、量测

4
混凝土表面保护
保护时间、保温材料质量符合设计要求
观察

5
脱模
脱模时间符合施工技术规范或设计要求
观察或查阅施工记录
不少于脱模总次数的30 %

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表混凝土4.7 混凝土外观质量检查工序验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验
数量
检查（测）记录
合格数
合格率
主控项目
1
表面平整度
符合设计要求
使用2m靠尺或专用工具检查
100m2以上的表面检查6～10个点；100m2以下的表面检查3～5个点

2
形体尺寸
符合设计要求或允许偏差±20mm
钢尺测量
抽查15%

3
重要部位缺损
不允许，应修复使其符合设计要求
观察、仪器检验
全部

一般项目
1
麻面、蜂窝
麻面、蜂窝累计面积不超过0.5 %。经处理符合设计要求
观察
全部

2
孔洞
单个面积不超过0.01 m2，且深度不超过骨料最大粒径。经处理符合设计要求
观察、量测
全部

3
错台、跑模、掉角
经处理符合设计要求
观察、量测
全部

4
表面裂缝
短小、深度不大于钢筋保护层厚度的表面裂缝经处理符合设计要求
观察、量测
全部

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表土石4.2 土方开挖单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序编号
工序质量验收评定等级
1
表土及土质岸坡清理

2
△软基或土质岸坡开挖

施工
单位
自评
意见
各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
监理
单位
复核
意见
经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程
表土石4.2-1 表土及土质岸坡清理工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主控项目
1
表土清理
树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除；水井、泉眼、地道、坑窖等洞穴的处理符合设计要求
观察，查阅施工记录
全数检查

2
不良土质的处理
淤泥、腐殖质土、泥炭土全部清除；对风化岩石、坡积物、残积物、滑坡体、粉土、细砂等处理符合设计要求

3
地质坑、孔处理
构筑物基础区范围内的地质探孔、竖井、试坑的处理符合设计要求；回填材料质量满足设计要求
观察，查阅施工记录，取样试验等

一般项目
1
清理范围
满足设计要求。长、宽边线允许偏差：人工施工0～50cm，机械施工0～100cm
量测
每边线测点不少于5个点，且点间距不大于20m

2
土质岸边坡度
不陡于设计边坡
每10延米量测1处；高边坡需测定断面，每20延米测1个断面

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表土石4.2-2 软基或土质岸坡开挖工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主控项目
1
保护层开挖
保护层开挖方式应符合设计要求，在接近建基面时，宜使用小型机具或人工挖除，不应扰动建基面以下的原地基
观察、
测量、
查阅施工记录
全数

2
建基面处理
构筑物软基和土质岸坡开挖 面平顺。软基和土质岸坡与土质构筑物接触时，采用斜面连接，无台阶、急剧变坡及反坡

3
渗水处理
构筑物基础区及土质岸坡渗水（含泉眼）妥善引排或封堵，建基面清洁无积水

一般项目
1
基坑断面尺寸及开挖面平整度
无结构要求或无配筋
长或宽不大于10m
符合设计要求，允许偏差为-10～20cm
观察、
测量、
查阅施工记录
检测点采用横断面控制，断面间距不大于20m，各横断面点数间距不大于2m，局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点

长或宽大于10m
符合设计要求，允许偏差为-20～30cm

坑(槽)底部标高
符合设计要求，允许偏差为-10～20cm

垂直或斜面平整度
符合设计要求，允许偏差为20cm

有结构要求有配筋预埋件
长或宽不大于10m
符合设计要求，允许偏差为0～20cm

长或宽大于10m
符合设计要求，允许偏差为0～30cm

坑(槽)底部标高
符合设计要求，允许偏差为0～20cm

斜面平整度
符合设计要求，允许偏差为15cm

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表土石4.3 岩石岸坡开挖单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序编号
工序质量验收评定等级
1
△岩石岸坡开挖

2
地质缺陷处理

施工
单位
自评
意见
各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
监理
单位
复核
意见
经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程
表土石4.3-1 岩石岸坡开挖工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主控项目
1
保护层开挖
浅孔、密孔、少药量、控制爆破
观察、量测、查阅施工记录
每个单元抽测3处，每处不少于10m2

2
开挖坡面
稳定且无松动岩块、悬挂体和尖角
观察、仪器测量、查阅施工记录
全数检查

3
岩体的完整性
爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求
观察、声波检测（需要时采用）
符合设计要求

一般项目
1
平均坡度
开挖坡面不陡于设计坡度，台阶（平台、马道）符合设计要求
观察、测量、查阅施工记录
总检测点数量采用横断面控制，断面间距不大于10m，各横断面沿坡面斜长方向测点间距不大于5m，且点数不少于6个点；局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点

2
坡角标高
±20cm

3
坡面局部超欠挖
允许偏差：欠挖不大于20cm，超挖不大于30cm

4
炮孔痕迹保存率
节理裂隙不发育的岩体
＞80%

节理裂隙发育的岩体
＞50%

节理裂隙极发育的岩体
＞20%

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表土石4.3-2 地质缺陷处理工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主控项目
1
地质探孔、竖井、平洞、试坑处理
符合设计要求
观察、量测、查阅施工记录等
全数检查

2
地质缺陷处理
节理、裂隙、断层、夹层或构造破碎带的处理符合设计要求

3
缺陷处理采用材料
材料质量满足设计要求
查阅施工记录、取样试验等
每种材料至少抽验1组

4
渗水处理
地基及岸坡的渗水（含泉眼）已引排或封堵，岩面整洁无积水
观察、查阅施工记录
全数检查

一般项目
1
地质缺陷处理范围
地质缺陷处理的宽度和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡稳定，无反坡，无浮石，节理、裂隙内的充填物冲洗干净
测量、观察、查阅施工记录
检测点采用横断面或纵断面控制，各断面点数不小于5个点，局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理单位复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
水利水电工程
表土石4.4 岩石地基开挖单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序编号
工序质量验收评定等级
1
△岩石地基开挖

2
地质缺陷处理（表土石4.3-2）

施工
单位
自评
意见
各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
监理
单位
复核
意见
经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级

单元工程质量等级评定为：

（签字，加盖公章） 年 月 日
注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。
注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程
表土石4.4-1 岩石岸坡开挖工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验方法
检验数量
检查（测）记录
合格数
合格率
主控项目
1
保护层开挖
浅孔、密孔、小药量、控制爆破
观察、量测、查阅施工记录
每个单元抽测3处，每处不少于10m2

2
建基面处理
开挖后岩面应满足设计要求，建基面上无松动岩块，表面清洁、无泥垢、油污
全数检查

3
多组切割的不稳定岩体开挖和不良地质开挖处理
满足设计处理要求

4
岩体的完整性
爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求
观察、声波检测(需要时采用)
符合设计要求

一般项目
1
无结构要求或无配筋的基坑断面尺寸及开挖面平整度
长或宽不大于10m
符合设计要求，允许偏差为-10～20cm
观察、仪器测量、查阅施工记录
检测点采用横断面控制，断面间距不大于20m，各横断面点数间距不大于2m，局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点

长或宽大于10m
符合设计要求，允许偏差为-20～30cm

坑（槽）底部标高
符合设计要求，允许偏差为-10～20cm

垂直或斜面平整度
符合设计要求，允许偏差为20cm

2
有结构要求或有配筋预埋件的基坑断面尺寸及开挖面平整度
长或宽不大于10m
符合设计要求，允许偏差为0～10cm
