基坑土钉护坡方案

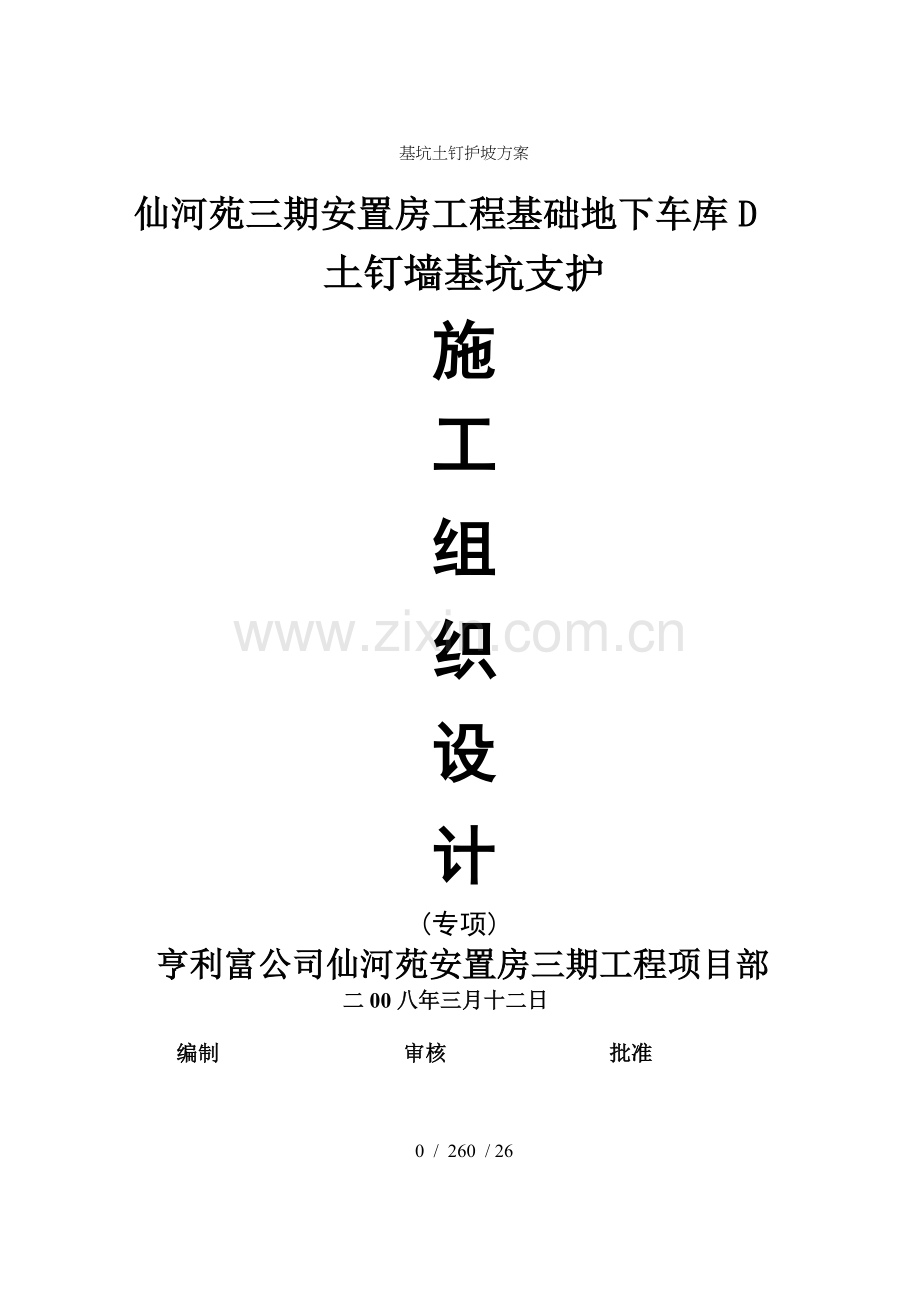

仙河苑三期安置房工程基础地下车库D
土钉墙基坑支护
施
工
组
织
设
计
(专项)
亨利富公司仙河苑安置房三期工程项目部
二00八年三月十二日

编制 审核 批准

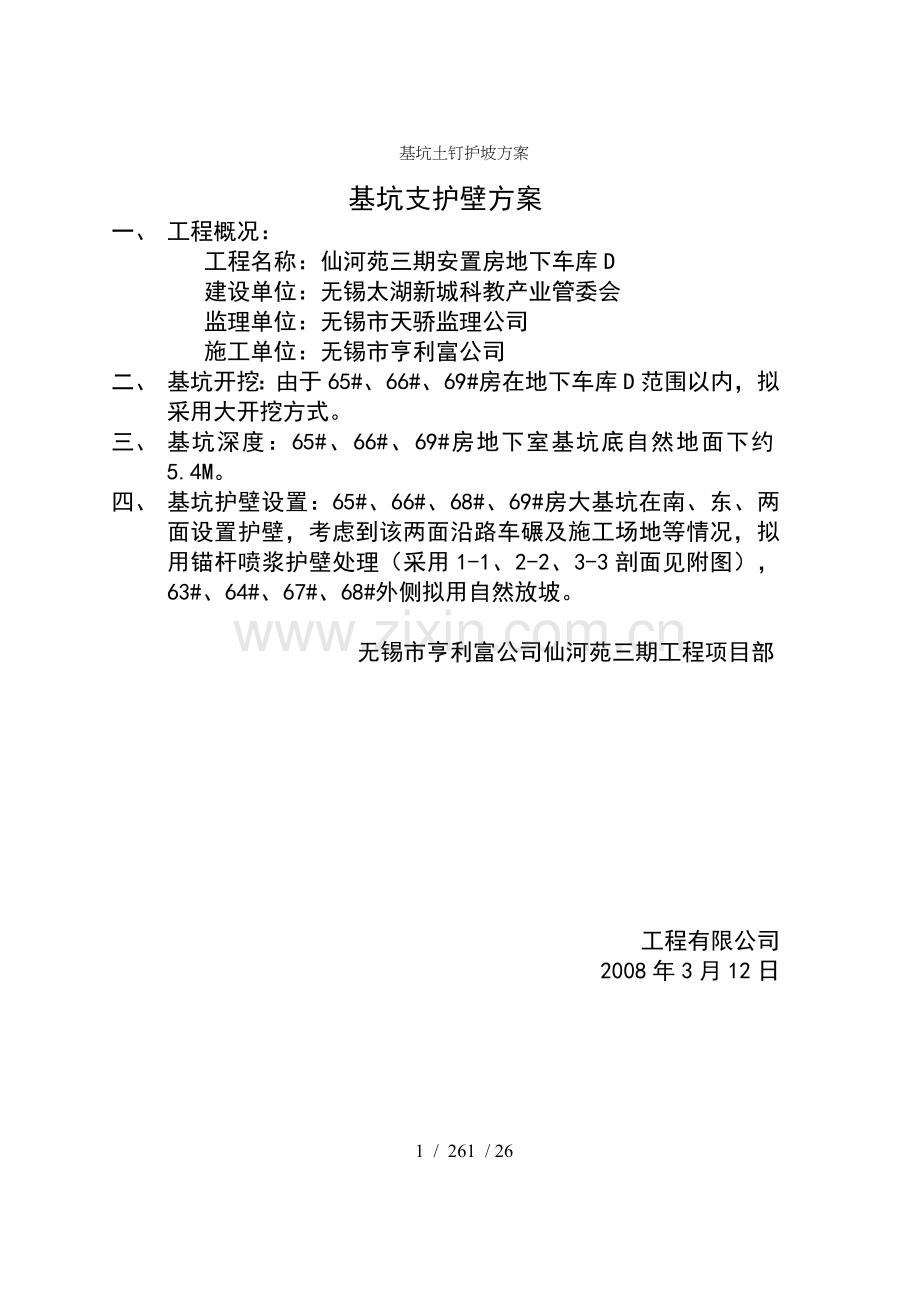

基坑支护壁方案
一、 工程概况：
工程名称：仙河苑三期安置房地下车库D
建设单位：无锡太湖新城科教产业管委会
监理单位：无锡市天骄监理公司
施工单位：无锡市亨利富公司
二、 基坑开挖：由于65#、66#、69#房在地下车库D范围以内，拟采用大开挖方式。
三、 基坑深度：65#、66#、69#房地下室基坑底自然地面下约5.4M。
四、 基坑护壁设置：65#、66#、68#、69#房大基坑在南、东、两面设置护壁，考虑到该两面沿路车碾及施工场地等情况，拟用锚杆喷浆护壁处理（采用1-1、2-2、3-3剖面见附图），63#、64#、67#、68#外侧拟用自然放坡。

无锡市亨利富公司仙河苑三期工程项目部

工程有限公司
2008年3月12日

签 注 意 见
编 制:

审 核:

批 准：

21 / 2621 / 26
目 标
工程质量达到合格标准
安全管理目标
无工伤事故，无机械事故，无火灾事故，无交通事故，创安全达标工地。
工程工期
工程总工期随基坑土方开挖工期而定。

目 录
1前言
2工程概况及设计要求
3工程质量要求
4施工机械设备的确定
5管理组织及施工力量布署
6工程质量管理措施
7施工进度计划
8材料采购计划
9现场总平面布置
10安全生产措施
11文明施工措施
12场地卫生保洁与管线保护措施
13报验资料及提交成果

1 前言
仙河苑三期安置房基础工程基坑围护、地下车库D基坑围护工程受业主方委托，我公司拟承担本工程基坑围护土钉墙施工任务，根据该项目工程基坑围护设计提出的有关要求，贯彻执行我公司9001：2000有关规定，为保证基坑围护质量及施工进度，满足监理、设计和建设方的要求，本着“管理严格，产品创优，持续改进，顾客满意”的质量方针，做到“优质、高效、安全、低耗、文明”地完成本项目，特编制本施工组织设计。
本施工组织设计根据下列依据编制而成：
一、 设计图纸及其有关要求；
二、 现行的有关技术规程、规范：
1． 江苏省工程建设规范《地基基础设计规范》(08-11-1999)；
2． 江苏省工程建设规范《地基处理技术规范》(08-40-94)；
3． 中华人民共和国《工程建设标准强制性条文》；
4． 国家标准《喷射砼设计与施工规范》（226—91）；
5． 国家标准《工程测量规范》（50026-93）；
6． 国家标准《建筑工程施工质量验收统一标准》(50300-2001)；
7． 国家标准《建筑地基基础工程施工质量验收规范》（50202-2002）；
8． 国家标准《基坑土钉支护技术规程》（96：97）；
9． 国家行标《钢筋焊接及验收规程》（18-96）；
10． 国家行标《建筑机械使用安全技术规程（33-2001）；
11. 《锚杆喷射砼技术规范》（86—85）；

工程概况及设计要求
1.1 工程概况
该工程基坑围护经专业设计、专家论证采用打土钉墙护坡方案。
工程名称：仙河苑三期安置房工程基坑围护、地下车库D基坑围护
建设单位:无锡太湖新科教产业管委会
监理单位:无锡市天骄监理公司
施工单位:无锡市亨利富建设发展有限公司
2.2工程设计要求：
2.2.1自然地面标高(约-0.95 )m（相对标高）。
2.2.3土钉墙
（1）边坡砼采用C20细石砼，并加入早强减水剂，初喷40，复喷60。
（2）土钉注浆，水泥采用32.5级普硅水泥，浆体配合比：32.5级普硅水泥：水：早强减水剂=1：0.5：0.035。
（3）花管注浆，压力约为0.5，注浆材料采用水泥沙浆，其配合比为1：1，水灰比0.4，水泥沙浆应拌合均匀。
（4）上层土钉墙施工完毕后，必须达到设计强度70%后方可进行下层土方的开挖。
（5）土方开挖必须分层分段进行，每层开挖深度不大于待施工土钉标高下300mm，上下层钢筋网片的搭接长度不小于300mm，钢筋网片：Φ6.5@200×200（双向），连接加强筋为Φ12。
（6）土钉头应和喷层钢筋网中的加强钢筋（2Φ16 L=400mm）焊接成井字架。
（7）土钉墙基坑土方开挖必须分段分层进行，每段长度不大于30m.
（8）自然放坡；自然放坡比例不大于1：1，坡面挂网（Φ6.5@2000双向）喷浆80厚，打入Φ16@2000双向长2000钢筋固定。
2.2.4基坑降、排水
（1） 基坑地面周边布置明沟排水，防止地面泾流流入坑内。
（2） 基坑底周边布置明沟排水沟，将渗入坑内的潜水导入集水井，用水泵排出基坑。
2．3土钉工程工作量 (未确定)
2.4设计其它要求
2.4.1
土方开挖要求
2.4.1.1基坑必须分层、分段、均衡开挖，分层高度<1m，坡面暴露后，立即修平喷锚施工，24小时内完成喷锚施工，土钉注浆后，停歇一天后才能向下开挖。
2.4.1.2基坑周边严禁超堆荷载，坑底留0.3m厚原状土采用人工开挖至坑底标高。
2.4.1.3开挖至坑底标高后应及时浇垫层，进行地下结构施工，施工过程中及时进行夯实回填土施工。
2.4.2
基坑监测要求
监测包含对环境的保护监测和围护结构安全监测，及时预报施工过程中可能出现的险情通过信息反馈法指层施工，防止意外事件的发生。
2.4.2.1
监测主要内容
(1) 围护结构顶面，侧向水平位移监测。
(2) 基坑周边地面及路面沉降监测。
(3) 坑内、外地下水位变化监测。
2.4.2.2
警戒指标
按我们施工经验警戒指标为:
(1) 水平位移30。
(2) 沉降量20。
(3) 每天变形速率2。
(4) 出现险情、异常。
一旦出现上述情况立即报警，监理召集设计、施工单位一起进行原因分析，针对性采取有效措施，控制变形，使基坑稳定。
2.4.3
应急措施
根据本公司近年来的一些施工经验，基坑可能出现一些危情，针对具体情况采取如下应急措施:
2.4.3.1地面裂缝:地面一旦出现裂缝，顺裂缝注入水泥与水玻璃混合液，同时在裂缝外侧布置锚杆，增加抗拉力，稳固变形土体。
2.4.3.2水平位移过大:当基坑壁水平位移达到报警值，采用水平支撑或斜支撑，限制水平位移。
2.4.3.3坡脚滑移:采用石子草包堆叠坡脚，阻止坡脚继续滑移。
2.4.3.4基底隆起:采用石子草包增加上覆荷载。
2.5工程地质情况
2-1粉质粘土②
3-1粉质粘土夹粉土③
根据勘察报告提供的资料，观察该施工区为3-1层
3 工程质量要求
3.1 1-1剖面土钉锚杆为ф25螺纹钢，长9m和ф16螺纹钢，长5m，ф16螺纹钢，长6m，ф60钻头引孔，倾角为15度，间距是1.0*1.5*1.5*1.0米，均匀错开，剖顶一排为花管，ф48钢筋，间距1.5m，长度1.5m。
ф6.5×长200m m ×200m m网格铺面。
2-2剖面土钉锚杆为ф25螺纹钢，长9m和ф16螺纹钢，长5m，ф20螺纹钢，长8m，ф60钻头引孔，倾角为15度，间距是1.0*1.5*1.5*1.0米，均匀错开，剖顶一排为花管，ф48钢筋，间距1.5m，长度1.5m。
3-3剖面土钉锚杆为ф25螺纹钢，长9m和ф16螺纹钢，长6m，ф60钻头引孔，倾角为15度，间距是1.0*1.5米，均匀错开，剖顶一排为花管，ф48钢筋，间距1.5m，长度1.5m。
3.2土钉墙喷射砼设计强度等级为C20(按喷射砼配制)厚度100mm；采取二次喷砼；
3.3 锚杆注浆量50；
3.4水泥用32.5级普通硅酸盐水泥；
3.5加强筋ф12;

4 施工机械设备的确定
根据本项目的特点及施工工艺的要求,并根据工程的规模,工期计划和现场水电情况,合理选配,土钉墙配套机具,主要设备见下表:

主要施工机械配备清单
序号
设备名称
规格/型号
设备编号
数量
性能状况
1
交流电焊机
300

2
完好
2
经纬仪
J2

1
已校验
3
水准仪
S3

1
已校验
4
100m钢卷尺

1
完好
5
潜水泵
3

3
完好
6
挖机

1
完好
7
喷射砼机

2
完好
8
9m3空压机

2
完好
9
砂浆搅拌机

1
完好
10
压浆泵
1.8

1
完好
11
降水泵
9-60

25套
完好
注：其它辅助设备、工具按常规施工配置。

本工程所投入的设备都在前一项目施工完备后进行了全面检修，确保所投入的设备性能良好，并对施工中的变速箱、水泵、轴承箱等易损件有整套备件，现场设有临时仓库，备齐各种配件。同时修理人员跟班作业，确保设备损坏时能及时得到更换或修理。

5 管理组织及施工力量布署
5.1现场管理模式
为了加强施工管理，建立健全完善的岗位责任制管理模式，在本项目施工管理中，拟采用公司领导下的项目经理负责制，其组织机构详见下表：

组织管理程序表
无锡市亨利富公司仙河苑三期工程项目部

项目经理

施工负责

项目副经理兼项目工程师

质量管理

安全管理

施工管理

文明施工

物资供应

作业层

深层搅拌桩
龚磊
5.2施工力量布署

根据本项目现场实际情况和实际工程量，拟组建无锡市亨利富公司仙河苑三期工程项目
部，配齐全部管理和施工人员；具体配备人员详见下表：

工地人员配备一览表
项目
岗位
人数
工作职责
项
目
部
施
工
管
理
生
产
人

项目经理
１
工地全面负责
项目付经理
1
全面负责工地生产
施工负责
1
工地生产负责
项目工程师（兼）
１
全面负责技术质量
质检组
2
质量监督、施工生产技术管理、资料管理
材料组
1
材料采购、仓库管理
行政组
1
现场保卫、生活管理
安全员
1
负责工地安全管理
文明施工员（兼）
1
负责工地文明施工管理
施工员
2
施工现场负责
送样员（兼）
1
负责工程的材料验收和送检
资料员（兼）
1
负责工程的全过程资料管理
土钉墙施工组
25
修坡，锚杆制作，锚杆安装，喷射砼施工
测量组
1
放线定位
辅助
修理班
1
工地设备维修保养
人员
电工
1
施工用电,生活用电及电器维修管理
合计
42
随施工现场实际情况的变化再做调整
6工程质量管理措施
工程质量目标：合格。
6.1质量管理制度
为了确保项目达到国家和行业有关规范和规程及公司9001：2002体系文件的有关要求，在本项目的实施过程中，将严格按照9001：2002质量管理的要求，实施全面、全员、全过程的质量管理：
6.1.1进场前，必须组织全体人员认真学习施工组织设计和公司有关贯标文件，使每个施工人员做到对工程的总体要求明确，对本岗位的职责、质量要求和技术要求有深刻的了解；
6.1.2实行质量管理技术负责制，公司总工程师对该工程质量全面负责，施工项目经理、项目工程师对工程质量措施全面负责实施，现场质检主管和质检员负责现场质量检测把关，关键工序须经质检人员、监理和业主方签证后，方可继续施工；
6.1.3建立工程项目质检小组，质检小组成员： 组长： 组员： ，监督各施工环节的工程质量；
6.1.4加强自测手段，实行工序管理，对各工序的检查验收认真负责，上道工序未签字认可不得进入下道工序，要求自检率为100%；

三级质量控制体系
无锡市亨利富公司仙河苑三期工程项目部

项目工程师

项目经理

质检员

深层搅拌桩
龚磊

土钉墙

6.1.5资料员必须及时、认真地做好资料整理、归档工作；
6.1.6定期向业主填报有关工程质量及施工进展情况，以便业主随时了解和监督施工情况。
6.2 施工准备工作：
6.2.1收集资料，搞好现场踏勘，认真编写施工组织设计；
6.2.2必须完全清除地上、地下障碍物；
6.2.3合理布设现场设施，确保施工通道和生活污水排放系统畅通；
6.2.4搭设好标准养护室，并配齐所有标准养护设备；
6.2.5配合业主、总包方布设好周边围墙的宣传工作，并配合业主做好各项准备工作；
6.2.6大门口设置“七牌一图”标明工程概况、组织体系、安全措施等内容。
6.2.7图纸中桩号实行电脑统一编号，以保证工程管理的规范化；
6.2.8 原材料的准备：
6.2.8.1所有使用的物料，应符合设计及国标和市标规定；
6.2.8.2钢筋的级别、钢管、直径应符合设计及有关规范规定；
6.2.8.3水泥供应单位必须是具有江苏省建筑业管理办公室颁发的卡和具有市场交易席位证的单位，同时必须是我公司9001：2002体系文件中合格分承包商；
6.2.9使用的水泥、粗细骨料必须符合有关规定并备有质量证明单、化验单。
6.2.10按规定做好各有关原材料的采样和测试工作，确保原材料的质量。
6.2.11在工程施工前，全面检查可能会影响工程质量的有关指标如标高、定位、尺寸等，全都符合要求后，方可施工。
6.4土钉支护施工工艺及质量管理措施
本工程支护结构设置复合型土钉墙，施工方法如下：
6.4.1土钉支护施工的工艺要求
喷射混凝土和土钉的施工按设计要求必须采用分层分段、自上而下的施工方法，即每一排横向土钉应为一个开挖和施工层次，待该排土钉按工序及施工技术质量要求完成后，才能实现第二层土方开挖和第二排土钉的施工。为此，必须做好施工组织并尽可能实现不同工序间的交叉作业，减少基坑边坡裸露时间。
(1) 施工程序
基坑土方分层分段开挖，基坑壁裸露有可能出现以下三种情况，即人工修坡后边坡稳定；人工修坡后边坡基本稳定，但局部有坍塌现象；土方开挖后坍塌现象。据此，必须采用不同的施工顺序以确保边坡稳定的万无一失。
(2)流水段划分
根据基坑围护平面布置，土方开挖和锚喷支护作业必须采用分段流水作业，每一作业段长30米左右，作业依次呈梯形推进。喷射砼作业的施工要求：
1)分段进行，同一分段内自上而下喷射；
2)喷射砼时喷头与受喷面应保持垂直，距离0.8-1.5m；
3)喷射砼终凝两小时后，应喷水养护约三小时，气温高于250c时可适当延长至5-7小时；
4)射砼面层中的钢筋网片其保护层厚度不小于80 ，钢筋网应与土钉牢固连接。
6.4.2 土钉墙施工方法
1.土方开挖
基坑土方开挖一般应分成两个阶段
(1)第一阶段
土方开挖主要是配合土钉支护分层分段作业，以便及时提供土钉作业面。当该土钉作业面未完成时，不得进行下层土方开挖，以免基坑发生较大的土体位移与沉降。
(2)第二阶段
当土钉作业到最后一层土钉时便可进行大规模土方开挖。此时土钉作业紧跟土方开挖面，做最后一层土钉支护施工时应边开挖边施工。
挖机在基坑周围土体挖运时，应不得碰撞土钉端部结构及土钉墙面，以免破坏土钉和混凝土面层。
根据软土地层开挖特点，本工程土方开挖采用分层方法施工，即每一层施工作业段长约为15-20m，土方开槽上口宽度6m下口4m分层开挖。
土方清运形式为中央岛式挖运方法，从基坑长边方向跳挖形成长6m宽3～4m深环槽，而中央土体不动并作为挖机和车辆进出口便道。根据土钉作业速度，左、右、前三边环槽逐步加深到下一层土钉作业的完成，便可进行退步式土方大清运，逐步向出口方向收尾。
2、修坡
对开挖后的边坡段，人工用铲锹进行切削清坡。
3、锚钉制作安放
锚杆采用φ16×3.0的螺纹钢管制作，靠孔底的一端制作桩尖状且杆壁呈梅花形布设直径为10mm倒刺（设护孔板），倒刺范围在桩尖2左右长，间距是50锚杆插入前先用φ6和φ8引孔机引孔锚杆入土方式用人工缓推钦入，不得影响支护安全。
4、绑扎钢筋网
钢筋网片由焊接、绑扎而成，因钢筋网片是随土体开挖分层进行的，故下层的竖向钢筋须用焊接接头，单面焊长不小于网筋直径的10倍，横向钢筋可用绑扎接头，其搭接长度不小于300。
钢筋网片应牢固固定在边壁上，并符合规定的保护层厚度要求。
5、注浆
注浆浆液为水泥浆，其水灰比为0.4。注浆之前用压力水进行洗孔，用胶管从孔口逐步冲洗到孔底，直至孔内流出清水为止；最后对锚杆注浆，即把注浆管插入孔内注浆，进行加压注浆直至压力达到0.5。
6、锚钉端部焊接
锚杆端部应与加强筋、钢筋网片及井字垫块等相互焊接
7、喷射混凝土强度等级采用C20，其配合比为：
水泥：砂：碎石：水 =1：2：2：0.45
水泥为普通硅酸盐32.5水泥，碎石的最大粒径不超过15mm，砂为中粗砂，空压机风量不小于9m3，喷头水压不小于0.15 。
混凝土的喷射顺序应自下而上，从开挖层底部向上施喷。喷头与受喷面距离控制在0.8～1.5m范围内，射流方向垂直指向喷射面，但在钢筋部位应先喷填钢筋和土锚后方，然后再喷其前方以免其后出现空隙。在继续下层喷射作业时，应仔细清除施工缝接合面上的浮浆层和松散碎屑，并喷水使之潮湿。
8、如遇流塑土，根茎腐植质土应及时清理，后素土回填整实，修平坡面方可继续施工，并在坡面上增设泄水孔。
9、防排水措施
基坑顶部地面做好混凝土护顶，并将所有缝隙用水泥砂浆堵塞，在边坡适当位置设置一定数量的导水孔。在坑壁底部都要将喷射混凝土面层插入坑底200左右。每作业区和坑底设置排水沟及集水坑。在第一、第二阶段挖土时均设置排水沟以排除明水。到坑底设计标高时，应设置好底部集水井，并在土钉支护完成后立即做好垫层。

7 施工进度计划
7.1 施工方案
根据本工程项目特点、场地条件和工程量及水电供应情况，为提高工效，公司计划是最后工序施工土钉墙。
7.2 施工进度计划
幢号
施工开始
施工结束

62

63
08.4.20
08.4.30

64

65
08.4.28
08.5.10

66
08.4.23
08.5.20

67

68

69
08.4.20
08.5.30

根据本项目工程条件，设备投入和用电量配置，按照在合理降低造价、确保质量的前提下，尽量提前工期的原则，合理进行设备调度，目前土钉墙设备计划先投入一套。 7.3 土钉墙单机每天完成约150m2。

8 材料采购计划
经对该工程设计图纸进行计算，具体材料供应量如下表：

序号
分项工程
品 种
型 号
数 量
备 注
1

土钉墙
钢材
ф6.5

Ф16

Ф20

Ф25

砂
中粗砂

石料
5-12

水泥
32.5级

2

焊条
E4303

3

早强减水剂

9 现场总平面布置
9.1施工便道设置
用根据本工程布桩特点，施工中设置利于通车的便道。
9.2排水系统设置
本工程地处厂区，排水系统必须畅通，才能保证施工过程中场内无积水。因此本工程基坑内四周设贯通式明排水沟，并设三级沉淀池，保证场内积水经沉淀后抽入城市污水管道。
9.3施工、生活用电
根据业主提供的变压器位置，设置变配电系统，然后采用架空电缆线沿施工围墙边界布设，接至分配电箱，施工时相对远处采用移动电箱接驳。
10 安全生产措施
10.1安全管理目标:
无工伤事故,无重大机械事故,无火灾事故,无场内车辆伤害事故,创安全达标工地。
10.2安全管理组织
10.2.1工程项目部建立以项目经理为现场安全第一责任人的安全生产领导小组，建立施工现场安全管理网络图,专职安全员： 。具体组织见附件四：安全管理网络图。其主要作用是：
10.2.2拟定落实安全管理目标，制定安全生产措施，落实资源的配置；
10.2.3负责安全措施实施过程中的运行，实施监督、检查；
10.2.4对安全生产措施运行过程中，出现不符合的要求，施工中出现的隐患，制定纠正和预防措施，并对上述措施进行复查。
10.3项目部主要管理人员安全责任制
10.3.1项目经理
10.3.1.1履行承揽合同要求，确定安全管理目标，确保项目工程安全施工，对工程项目的安全全面负责；
10.3.1.2贯彻执行各项有关安全生产的法令、法规、标准和制度，落实施工组织设计中的安全技术措施和资源的配置；
10.3.1.3支持项目安全员及施工管理人员行使安全监督、检查和督促、检查工作；
10.3.1.4适时组织对工程项目部的安全情况进行协调和总结。
10.3.2.1工地主任
10.3.2.2组织有关管理人员制定针对性的安全技术措施，并经常注意督促、检查；
1.1.1.1 协调施工安全运行中的重大问题，组织召开安全生产会议；
1.1.1.2 定期组织管理人员进行安全操作规程和安全规章制度的学习；
1.1.1.3 适时现场管理标准化，确保操作现场工作环境不影响施工安全；
1.1.1.4 组织安全设施的验收，协助上级部门对工程项目的安全检查和督促；
1.1.1.5 负责安全设施所需的材料，设备及设施的采购计划的审核及批准；
1.1.1.6 处理一般工伤事故，协助处理重大工伤、机械事故，处理事故遵循“四不放过”原则，并采取有效整改措施，防止再发生。
1.1.2 项目工程师
1.1.2.1 编制施工组织设计，负责对安全难度系数大的施工操作方案进行优化；
1.1.2.2 选择或制定施工各阶段针对性安全技术交底文本；
1.1.2.3 对施组中施工安全技术措施落实情况进行监控，及时进行改进。
1.1.3 项目安全员
1.1.3.1 贯彻施组中的各项安全技术措施，组织参于安全设施、施工用电、施工机械的验收；
1.1.3.2 监督、检查操作人员的遵章守纪。组织、参与安全技术交底，对施工全过程的安全实施控制，并做好记录；
1.1.3.3 掌握安全动态，发现事故苗子并及时采取预防措施；
1.1.3.4 制止违章操作，严格安全纪律，当安全与生产发生冲突时，有权制止冒险作业；
1.1.3.5 对进入现场使用的各种安全用品及机械设备，配合材料部门进行验收检查工作；
1.1.3.6 协助上级部门的安全检查，如实汇报工程项目的安全状况；
1.1.3.7 负责一般事故的调查、分析，提出处理意见，协助处理重大工伤、机械事故，并参与制定安全防范措施，防止事故再发生。
1.1.4 项目施工员
1.1.4.1 按照安全保证计划要求，对施工现场全过程进行控制；
1.1.4.2 严格监督实施本工种的安全操作技术规范；
1.1.4.3 有权拒绝不符合安全操作的施工任务，除及时制止外，有权向项目经理汇报；
1.1.4.4 认真执行对施工人员的分部分项工程有针对性的安全技术交底；
1.1.4.5 发生工伤事故，应立即采取措施，并保护现场，迅速汇报；
1.1.4.6 对已发生的事故隐患落实整改；并向项目经理和项目安全员反馈整改情况。
1.1.5 项目材料员
1.1.5.1 按照项目安全技术措施要求，组织各种安全用品的供应工作；
1.1.5.2 负责对进场材料按场容标化要求堆放，消除事故隐患；
1.1.5.3 对易燃易爆物品进行重点保管；
1.2 执行的安全规范目录：
1.2.1 59-99建筑施工安全检查标准；
1.2.2 33-2001建筑机械使用安全技术规程；
1.2.3 46-88施工现场临时用电安全技术规范；
1.2.4 施工现场安全防火规定；
1.2.5 江苏省建设工程文明施工管理暂行规定;
1.3 安全用品的采购：工程项目所采购的安全设施、设备及防护用品的质量，必须满足规范及工程要求。
1.4 施工现场的安全控制
工程项目部对施工过程中可能影响安全生产的因素进行控制，确保施工生产按安全生产的规章制度、操作规程和顺序要求进行。并做好准备工作。
1.4.1 坚持持证上岗制度,施工现场内的所有人员必须持有效证件上岗,严禁无证作业。
1.4.2 对安全设施、设备、防护用品的检查验收，必须做到防护明确、技术合理、经济实用、安全可靠。
1.4.3 防护职责落实到人，具体由安全员、施工员和施工班长负责操作。
1.4.4 施工现场临时用电，安全措施实施要点：
1.4.4.1 施工现场用电采用—S系统，实行三级配电两级保护。主电缆线合理布设，分电缆线做到架空明敷，不被压、埋、碾。
1.4.4.2 施工现场供电线路、电器设备的安装、维修保养及拆除工作，必须由专业电工进行；
1.4.4.3 各种配电箱必须符合安全要求，箱内用电装置配备合理，熔丝规格匹配。箱内禁止放杂物。
1.4.4.4 对移动机具及照明的使用应实行二级漏电保护，并经常进行检查、维修和保养；
1.4.4.5 对大型机械应单独设置随机控制开关箱；
1.4.4.6 特殊情况下需要带电操作时，必须配备必要的安全用具，采取可靠的安全隔离措施，并指定专业人员进行监护。
1.4.4.7 施工用电中常见通病必须杜绝。
1.4.5 施工现场各种设备必须经验收合格后方可投入使用,加强机械设备安全运行的管理,确保机械设备的安全运行和职工的人身安全。
1.4.6 施工现场防火
1.4.6.1 项目部成立防火领导小组，组长： ，成员： 。
1.4.6.2 在防火领导小组的领导下，按照防火制度对重点部位进行检查，发现火险隐患必须立即消除；
1.4.6.3 施工现场必须配备足够的消防器材，由安全员负责维护、管理、定期更新，保证完好；
1.4.6.4 施工现场实行三级动火审批制度。
1.5 安全生产检查
组织定期和不定期的检查和复查，对施工过程中，暴露出安全设施的不安全状态、人的违章操作、指挥的不安全行为、文明施工和环境保护工作中存在的问题，及时进行整改，以确保符合安全文明要求，并做好安全记录。
1.6 开展安全教育和培训工作
1.6.1 安全教育和培训工作贯穿始终、全过程覆盖，以提高操作者的安全意识和自我保护能力；
1.6.2 对所有进场人员进行三级安全教育，变换工种时应重新进行教育；
1.6.3 做好分布（分种）安全技术交底，交底内容明确，并签字存档；
1.6.4 在事故多发期及上级部门下达指令时，进行针对性教育，并采取多样化的培训教育形式。
1.7 施工现场主要机械设备使用安全技术措施
1.7.1 工程施工机使用安全技术措施
1.7.1.1 安装钻机前，应掌握勘探资料，并确认地质条件符合该机械的要求，地下无埋设物，作业范围内无障碍物，施工现场与架空输电线路的安全距离符合规定；
1.7.1.2 检查锚杆冲击器及锚杆冲击器上的高压气管是否完好,如有问题要及时整修和更换;
1.7.1.3 ；检查喷砂机及喷砂管.喷枪是否完好, 如有问题及时维修和更换;
1.7.1.4 检查注浆机及高压注浆管,发现问题及时维修和更换；
1.7.2 电焊机使用安全技术措施
1.7.2.1 使用前，应检查并确认初、次级线接线正确，输入电压符合电焊机的铭牌规定。接通电源后，严禁接触初级线路的带电部分；
1.7.2.2 次级抽头联接铜板应压紧，接线柱应有垫圈，合闸前，应详细检查接线螺帽、螺栓及其它部件并确认完好安全、无松动或损坏；
1.7.2.3 多台电焊机集中使用时，应分接在三相电源网络上，使三相负载平衡。多台电焊机的接地装置，应分别由接地极处引接，不得串联；
1.7.2.4 移动电焊机时，应切断电源，不得用拖拉电缆的方法移动焊机，当焊接中突然停电时，应立即切断电源。
11 文明施工措施
1.8 文明施工目标：
本工程实行施工现场标准化管理。
1.9 公司对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评定，以有力地促进项目“标化”工作，达到文明工地的要求。
1.10 场容场貌管理：
1.10.1 施工现场布置设施、设备应按场布图规定搭设，并随施工的进展，合理调整现场临时布置。
1.10.2 施工区四周设明排水沟，保持场地平整、不积水、无散物。
1.10.3 废渣、废料一律运到指定的地点堆放；加强施工现场用水管理，做到生产用水和生活用水隔离使用；
1.10.4 严格遵守市区有关市容、交通、卫生的规定，防止运输车辆外带污泥，防止污染环境。并派专人负责.在施工现场，按公司有关要求，设置“七牌一图”，以及安全宣传标语和警示牌。
1.10.5 如果夜间施工时须尽量减少机械噪音，杜绝人为噪音。
1.11 临时设施：
1.11.1 为保障施工生产，需设置如下施工设施；
*锚杆制作棚；
*氧气瓶仓库、乙炔气瓶仓库，需按规范要求建造；
*设茶水亭。
1.12 生活卫生管理：
1.12.1 生活卫生应纳入总体规划，落实卫生专（兼）职管理人员和保洁人员，落实门前卫生责任制,大门口保持清洁。
1.12.2 施工现场需设茶水亭和茶水桶，茶水桶做到有盖加锁，有消毒设备。
1.12.3 专人负责施工现场的环境保洁，协调好城管监察部门、地区公务所有关工作，不因施工而影响市容环境卫生。
1.12.4 落实专人负责各公用部位、道路的清扫和卫生保洁工作。
1.12.5 卫生垃圾随时处理，集中加以遮挡。
1.13 交通畅通保证：为确保车辆安全进出工地，特别是各种建筑材料车辆进出场，应做好与本地区交通管理部门的协调工作，以维护好施工阶段现场与外界的交通秩序。
1.14 文明建设措施：
1.14.1 为加强文明施工建设，在施工现场建立文明施工领导小组，组长： ，成员：
。
1.14.2 开展文明教育，施工人员均遵守无锡市民行为规范加强工地治安综合治理，做到目标管理、制度落实、责任到人。施工现场治安防范措施有力，重点要害部位防范设施有效到位。施工现场的劳务工队伍人员组织情况明了，对劳务工人员加强法制教育。
12 场地卫生保洁与管线保护措施
1.15 场地卫生保洁措施
1.15.1 车辆进出场由专人冲洗车胎，严禁污泥带出工地，大门口配备2个专职保洁员；
1.15.2 落实卫生保洁员，全面负责管理卫生保洁工作；
1.15.3 现场必须设茶水桶，做到有盖，加锁配杯子；
1.15.4 现场落实消灭“四害”措施；
1.15.5 落实环境卫生包干区责任人，并定期组织检查。
1.16 管线保护措施
1.16.1 施工前弄清楚地下管线图；
1.16.2 碰到管线的锚杆应让管线显露，并及时与业主联系，如确实无法判定准确，应将移位，避免锚杆与管线的碰撞；
1.16.3 应经常检查下水道窨井，避免产生下水道堵塞的情况发生；
1.16.4 场地内积水外排需要经沉淀池沉淀后才允许排入下水道。

13 原始记录及提交成果
1.17 原始资料包括：招投标文件、工程承包合同、施工组织设计和有关设计图件及说明、各种施工记录、会议纪要、原材料检验报告、材质证明单、质量检测记录和报告、设计变更通知单和业务联系单等有关工程实施的全部原始凭证；
1.18 在工程实施过程中，必须确保记录完整、准确、真实、整洁，现场资料人员必须及时收集、整理、妥善保管，未经批准不得外借和外送；
1.19 工程结束后，项目部应及时对原始资料进行清点归类和复制，并及时组织竣工报告的编写；
1.20 各种资料整理后，送交资料室归档；
1.21 根据现行国家验收规定及本工程的要求提交成果资料，并按要求分册装订。
附件：

1、 支护结构施工顺序
2、 安全管理网络图
3、 现场管理人员及作业人员名单附件：
安全管理网络图
安全管理目标
无工伤事故，无重大机械设备事故，无火灾事故，无场内车辆伤害事故

项目经理
（安全第一责任人）

项目安全员

项目工程师
施工主管

文明施工

质量管理

施工管理

物资供应

土钉墙

搅拌桩
龚磊

基坑围护工程
管理人员及作业人员名单

项目经理：

项目副经理：

项目工程师：

施工管理：

施 工 员：

质 检 员：

安 全 员：

电 工：

测 量 员：

送 样 员：

材 料 员：

支护结构施工顺序

第一次挖土

施工第一层土钉

第二次挖土

施工第二层土钉

第三次挖土

施工第三层土钉

第四次挖土

施工第四层土钉

第五次挖土
