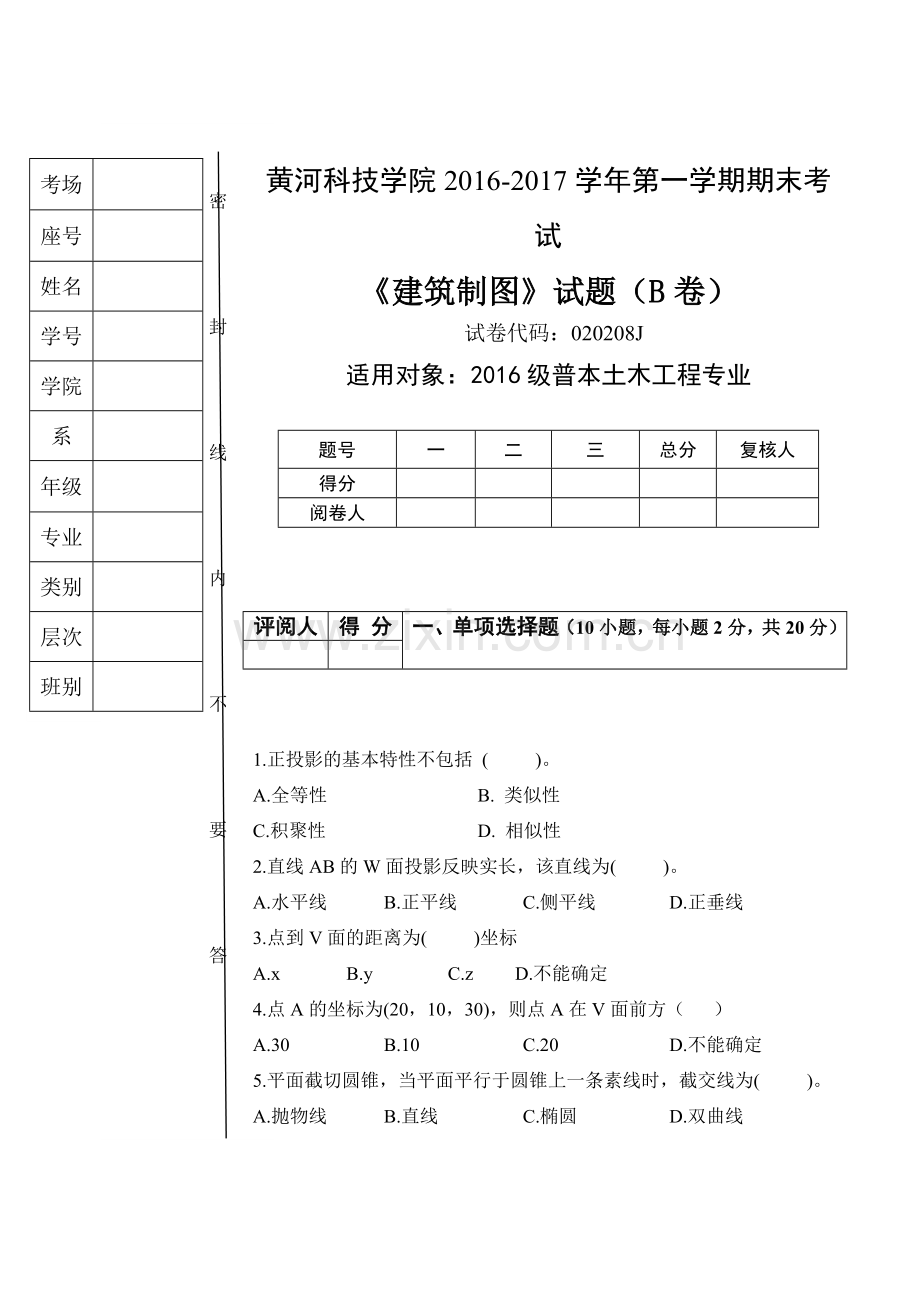

黄河科技学院2016-2017学年第一学期期末考试
《建筑制图》试题（B卷）
试卷代码：020208J
适用对象：2016级普本土木工程专业

题号
一
二
三
总分
复核人
得分

阅卷人

评阅人
得 分
一、单项选择题（10小题，每小题2分，共20分）

1.正投影的基本特性不包括 ( )。
A.全等性 B. 类似性
C.积聚性 D. 相似性
2.直线AB的W面投影反映实长，该直线为( )。
A.水平线 B.正平线 C.侧平线 D.正垂线
3.点到V面的距离为( )坐标
A.x B.y C.z D.不能确定
4.点A的坐标为(20，10，30)，则点A在V面前方（ ）
A.30 B.10 C.20 D.不能确定
5.平面截切圆锥，当平面平行于圆锥上一条素线时，截交线为( )。
A.抛物线 B.直线 C.椭圆 D.双曲线

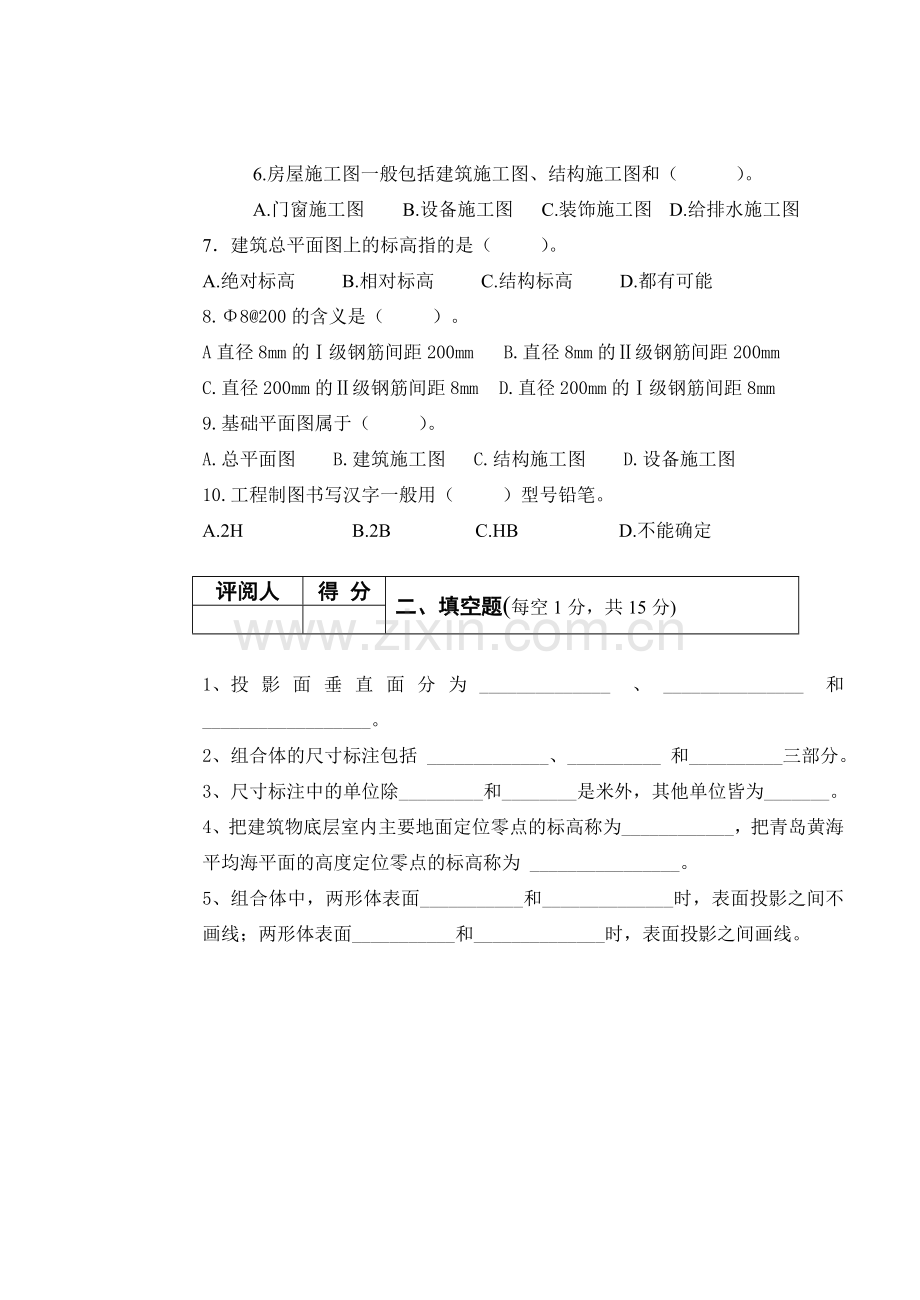

6.房屋施工图一般包括建筑施工图、结构施工图和（ ）。
A.门窗施工图 B.设备施工图 C.装饰施工图 D.给排水施工图
7．建筑总平面图上的标高指的是（ ）。
A.绝对标高 B.相对标高 C.结构标高 D.都有可能
8.Φ8@200的含义是（ ）。
A直径8mm的Ⅰ级钢筋间距200mm  B.直径8mm的Ⅱ级钢筋间距200mm
C.直径200mm的Ⅱ级钢筋间距8mm  D.直径200mm的Ⅰ级钢筋间距8mm
9.基础平面图属于（ ）。
A.总平面图 B.建筑施工图 C.结构施工图 D.设备施工图
10.工程制图书写汉字一般用（ ）型号铅笔。
A.2H B.2B C.HB D.不能确定

评阅人
得 分
二、填空题(每空1分，共15分)

1、 投影面垂直面分为______________ 、_______________ 和 __________________。
2、 组合体的尺寸标注包括 _____________、__________ 和__________三部分。
3、 尺寸标注中的单位除_________和________是米外，其他单位皆为_______。
4、 把建筑物底层室内主要地面定位零点的标高称为____________，把青岛黄海平均海平面的高度定位零点的标高称为 ________________。
5、 组合体中，两形体表面___________和______________时，表面投影之间不画线；两形体表面___________和______________时，表面投影之间画线。

评阅人
得 分
三、作图题（共65分，要求尺规作图，符合国家制图标准规定）

1、 已知点A与W面的距离为20mm；点B距点A12mm；点C与点A是对V面的重影点，在点A的正前方15 mm；点D在A的正下方20 mm。补全点的三面投影，并表明可见性。（10分）

2、求作平面立体的W投影及表面上各点的投影。（15分）

3、求三棱锥被截割后的H、W投影。（18分）

4、 作1-1断面图(1:1大小)。（12分）

5、 仿照1-1断面的形式，补全2-2断面。（10分）
