施工现场临时用电安全教育培训资料68053.ppt

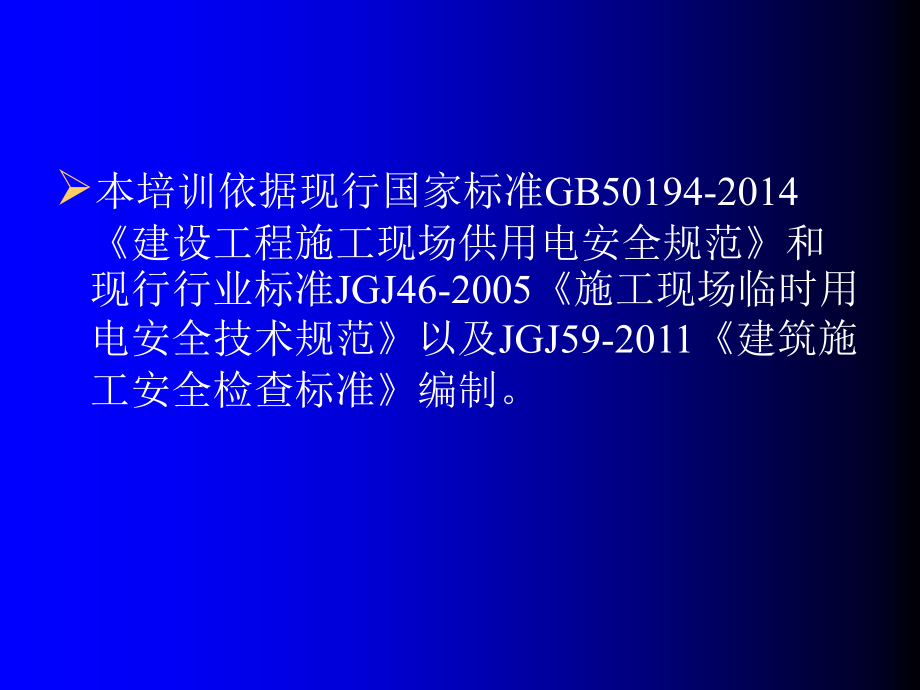

施工现场临时用电,安全教育培训,成都建工装饰装修有限公司,常川,本培训依据现行国家标准,GB50194-2014,建设工程施工现场供用电安全规范和现行行业标准,JGJ46-2005,施工现场临时用电安全技术规范以及,JGJ59-2011,建筑施工安全检查标准,编制。,“,电”是现代建筑施工越来越广泛使用的二次能源。可以说，没有电能的普遍应用，就不会有现代建筑施工，更不可能适应现代建筑施工技术进步、生产效率，以及管理文明的要求。因此，“电”作为动力源和技术支持对于现代建筑施工来说是必不可少的。但是，在施工用电过程中当人们对它的设置和使用不规范时，也会带来极其严重的危害和灾难。特别是触电和电火能在一瞬间危及人的生命，酿成巨大的财产损失。所以，在做建筑施工的同时，要特别关注与施工现场特点相适应的用电安全问题。,临时用电风险,用电作业本身就是一项特殊作业，存在着很大的危险性，稍不注意，就会造成人员伤亡。,临时用电又是非标准配置，临时用电的特点主要在于电气线路和设施处于“临时”状态，其安全保护措施不到位，还有施工现场条件差、人员复杂、工作紧张，导致发生事故的几率很大。,由于临时用电是非标准配置，临时用电的随意性、非规范性现象比较突出，这也是造成事故频发的主要原因。,最常见的触电伤害事故主要有以下几类,:,(1),与带电导线直接接触,(2),与带电设备接触,(3),与带电材料接触,(4),与带电梯子接触,临时用电风险,、采用三级配电系统；,、采用,TN-S,接零保护系统；,3,、采用二级漏电保护系统。,一、施工临时用电三项原则,第,1.0.3,条：建筑施工现场临时用电工程专用的电源中性点直接接地的,220/380V,三相四线制低压电力系统，必须符合下列规定：,采用三级配电系统；,采用,TN-S,接零保护系统；,3,采用二级漏电保护系统。,原则一：采用三级配电系统,三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。,施工临时用电的基本知识,设备,一级总箱,二级分配箱,三级开关箱,三、必须实行,“,一机、一闸、一漏电保护一箱、一锁,”,规范硬件配置,三级配电,三级配电系统结构形式示意图（放射式配电）,配电室,配电室内的母线涂刷有色油漆，以标志相序；以规正面方向为基准，其涂色符合下表规定：,相别,颜色,垂直排列,水平排列,引下排列,L,1,（,A,）,黄,上,后,左,L,2,（,B,）,绿,中,中,中,L,3,（,C,）,红,下,前,右,N,淡蓝,-,-,-,PE,绿,/,黄,-,-,-,保护零线,PE,线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流；,保护零线应采用绝缘导线，规格和颜色标记应符合规范要求；,TN,系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。,为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：,分级分路规则,动、照分设规则,压缩配电间距规则,环境安全规则,分级分路规则,从一级总配电箱,(,配电柜,),向二级分配电箱配电可以分路。即一个总配电箱,(,配电柜,),可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。,从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。,从三级开关箱向用电设备配电必须实行,“,一机一闸,”,制，不存在分路问题。即每一个开关箱只能联接控制一台与其相关的用电设备,(,含插座,),，包括一组不超过,30A,负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。,动照分设规则,二个要点：,动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。这里所说的配电箱包括总配电箱和分配电箱,(,下同,),。,动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。,压缩配电间距规则,压缩配电间距规则是指除总配电箱、配电室,(,配电柜,),外，,分配电箱与开关箱之间，开关箱与用电设备之间的空间间距,应尽量缩短。按照,规范,的规定，压缩配电间距规则可用以下三个要点说明。,分配电箱应设在用电设备或负荷相对集中的场所。,分配电箱与开关箱的距离不得超过,30m,。,开关箱与其供电的固定式用电设备的水平距离不宜超过,3m,。,环境安全规则,环境安全规则是指配电系统对其设置和运行环境安全因素的要求。按照,规范,的规定，配电系统对其设置和运行环境安全因素的要求可用以下五个要点说明。,环境保持干燥、通风、常温。,周围无易燃易爆物及腐蚀介质。,能避开外物撞击、强烈振动、液体浸溅和热源烘烤。,周围无灌木、杂草丛生。,周围不堆放器材、杂物。,TN,S,系统,：,就是工作零线与保护零线分开设置的接零保护系统。,T,电源中性点直接接地。,N,电气设备外露可导电部份通过零线接地。,S,工作零线（,N,线）与保护零线（,PE,线）分开的 系统。,原则二：采用,TN-S,接零保护系统,TN-S,供电系统,规范硬件配置,1,工作接地；,2PE,线重复接地；,3,电气设备金属外壳（正常不带电的外露可导电部分）；,L1,、,L2,、,L3,相线；,N,工作零线；,PE,保护零线；,DK,总电源隔离开关；,RCD,总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；,T,变压器,TN-S,接零保护系统,某工地接地保护示意图,TN-S,接零保护系统,错误,采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱（配电柜）和开关箱，首、末二级配电装置中,（注意）,，设置漏电保护器。其中，总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路。,空气开关不能代替漏电保护器，只能当做普通闸刀使用。,原则三：采用二级漏电保护系统,实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电动作参数。,规范,从确保防止人体间接接触触电危害角度出发，对设置于开关箱和总配电箱,(,配电柜,),的漏电保护器的漏电动作参数作出了如下规定：,1.,开关箱,一般场所,I,30mA,潮湿与腐蚀介质场所,I,15mA,T,0.1s,（注意）,如：潜水泵、夯土机械、,类或,类（塑料外壳除外）手持式电动工具、地下室等所用开关箱中漏电保护器。,2.,总配电箱,I,30mA,，,T,0.1s,但,I,T,30mA,s,（注意）,3.,漏电保护器极数和线数必须与负荷的相数和线数保持一致。,4.,漏电保护器的电源进线类别,(,相线或零线,),必须与其进线端标记一一对应，不允许交叉混接。更不允许将,PE,线当,N,线接入漏电保护器。,5.,漏电保护器在结构选型时，宜选用无辅助电源型,(,电磁式,),产品，或选用辅助电源故障时能自动断开的辅助电源型,(,电子式,),产品。若选用辅助电源故障时不能断开的辅助电源型,(,电子式,),产品，应同时设置缺相保护。,6.,漏电保护器必须与用电工程合理的接地系统配合使用，才能形成完备、可靠的防触电保护系统。,注：,L1,、,L2,、,L3,一相线；,N,一工作零线；,PE,一保护零线；,DK,一总电源隔离开关，,RCD,一总漏电保护器；,H-,照明灯；,W-,电焊机；,M-,电动机。,临时用电组织设计（方案）,第,3.1.1,条,施工现场临时用电设备在,5,台及以上或设备总容量在,50kW,及以上者，应编制临时用电组织设计。,二、临时用电管理,临时用电安全预防措施（软件支持）,编制合理、可行的,临时施工用电组织设计,，并严格按此设计标准进行施工和验收；,健全施工现场的临时用电管理网络，落实岗位责任制,；,严格对进场（转移或搬运后的）用电设备进行绝缘检测、电气检查工作，对不合格的电气设备禁投使用；,加强施工线场的日常巡视和检查工作,:,配电箱、开关箱、配电线路，电缆及,PE,接地线等，发现隐患及时处理；,定期对接地电阻，绝缘电阻和漏电保护器的动作参数等检测工作。,第,3.1.2,施工现场临时用电组织设计应包括下列内容：,1.,现场勘查；,2.,确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；,3.,进行负荷计算；,4.,选择变压器；,5.,设计配电系统,绘制用电总平面图、电气平面图、电气立面图、系统接线图。,6.,设计防雷系统,7.,确定防护措施,8.,制定安全用电措施和电气防火措施。,5,设计配电系统：,设计配电线路，选择导线或电缆；,设计配电装置，选择电器；,设计接地装置；,绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统 接线图、接地装置设计图。,第,3.1.3,条 临时用电工程图纸应单独绘制，临时用电工程应按图施工。,临时用电施工图是用电组织设计的具体表现。是用电组织设计的重要内容。用电组织设计计算后的导线截面及各种电气设备的选择都要体现在施工图中。,临时用电施工图包括,用电总平面图,、,电气平面图,、,电气立面图,、,系统接线图,。,电气平面图是电源、电气线路与用电设备的位置关系图，要标注建筑物、临时设置、电源的平面位置、导线走向。要注明导线规格、型号，架设方式，标明各配电箱的位置、规格及编号，注明引上建筑各层线路的引点及接地装置安装地点。,电气立面图主要反映电器及线路的空间位置关系，主要用于高层建筑的临时用电施工设计中。,系统接线图是线路与电器装置的关系详图，要注明导线规格、型号，设备容量、计算容量、计算电流、闸刀开关、熔断器规格、漏电保护器等。,第,3.1.4,条 临时,用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。,第,3.1.5,条 临,时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。,第,3.1.6,条 施工现场临时用电设备在,5,台以下和设备总容量在,50kW,以下者，应制定安全用电和电气防火措施，并应符合本规范第,3.1.4,、,3.1.5,条规定。,电气防火技术措施要点,(1),合理配置用电系统的短路、过载、漏电保护电器。,(2),确保,PE,线连接点的电气连接可靠。,(3),在电气设备和线路周围不堆放并清除易燃易爆物和腐蚀介质或做阻燃隔离防护。,(4),不在电气设备周围使用火源，特别在变压器、发电机等场所严禁烟火。,(5),在电气设备相对集中场所，如变电所、配电室、发电机室等场所配置可扑灭电气火灾的灭火器材。,(6),按,规范,规定设置防雷装置。,电气防火措施,电气防火措施：,技术措施、组织措施,电气防火组织措施要点,(1),建立易燃易爆物和腐蚀介质管理制度。,(2),建立电气防火责任制，,加强,电气防火重点场所烟火,管制,，并设置,禁止烟火,标志。,(3),建立电气防火教育制度，,定期,进行电气防火知识宣传,教育,，提高各类人员电气防火意识和电气防火知识水平。,(4),建立电气防火,检查制度，发现问题，及时处理，不留任何隐患。,(5),建立电气火警预报制，做到防患于未然。,(6),建立电气防火领导体系及电气防火队伍，并学会和掌握扑灭电气火灾的组织和方法。,(7),电气防火措施可与一般防火措施一并编制。,电工必须经过按现行国家标准,特种作业人员安全技术考核管理规则,考核合格后,持证上岗,.,这一规定说明电工的身份必须是真实,而且必须与基本专业素养和技能相匹配。,安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人,监护,。电工等级应同工程的难易程度和技术复杂性相适应。,电工及用电人员,对电工的两条严格规定,电工的任务：,承担用电工程电气设备和线路的安装、调试、迁移和拆除工作；,承担用电工程运行过程中的巡检和维修工作；,保障用电工程始终处于完好无损状态和良好运行状态；,按,规范,规定指导用电人员安全用电，纠正违规用电；,参与用电安全技术档案的建立和管理。,用电人员,用电员工主要是指直接操作用电进行施工作业的人员。例如塔式起重机司机、电焊工，以及操作物料提升机、外用电梯、混凝土搅拌机、桩工机械、夯土机械、钢筋加工机械、木工机械、抹光机、振动器、各种手持式电动工具和照明器等的人员，均属于用电人员。,安全技术档案,1,用电组织设计的安全资料；,2,修改用电组织设计的资料；,3,用电技术交底资料；,4,用电工程检查验收表；,5,电气设备的试、检验凭单和调试记录；,6,接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；,7,定期检（复）查表；,8,电工安装、巡检、维修、拆除工作记录。,第,3.3.1,条 施工现场临时用电必须建立安全技术档案，并应包括下列内容：,第,3.3.3,条 临时用电工程应定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。,工作接地电阻不得大于,4,，重复接地电阻不得大于,10,。,新购置的设备；,搁置已久欲重新投入使甩的设备；,使用中受水溅、水泡，严重受潮。受腐蚀后，经处理欲继续使用的设备；,已损坏,经维修后投入使用的设备。,四类设备,必须,进行绝缘电阻测试,合格后方可使用。,第,3.3.4,条,临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续,。,三、外电线路及电气设备防护,为防止外电线路对现场施工构成的潜在危害，要做防护。,外电防护措施：,1,）绝缘；,2,）屏护；,3,）安全距离；,外电线路防护,无防护任何防护设施不得进行施工,外电线路防护,案例：建设部通报,06,年,3,月,16,日河南平顶山明辉建筑公司在施工该市明源工业城,2,公寓楼施工中，作业人员在搭设二层西面外脚手架时，因钢管脚手架立杆固定不牢，倒在建筑物西侧,10Kv,高压线上，造成,3,人死亡，,1,人烧伤。,另外同一天，北京飞羽建筑公司在施工该市怀柔区北房镇公司厂房过程中，作业人员使用移动式工具脚手架进行厂房雨蓬安装作业，当将该脚手架由中门向北门移动时，脚手架钢管立杆与,10Kv,高压线接触，造成,3,人触电死亡,第,4.1.1,条 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。,第,4.1.2,条 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。,第,4.1.3,条 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。,第,4.1.4,条 起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。,第,4.1.5,条 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于,0.5m,。,第,4.1.6,条 当达不到本规范第,4.1.2,4.1.4,条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。,架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。,防护设施与外电线路之间不得小于安全距离。,防护设施应坚固、稳定。,四、接地与防雷,接地,重复接地：,保护性接地：,功能性接地：,电气系统或设备因运行需要的接地。,为防止电气设备的金属外壳因绝缘损坏带点危及人、畜安全和设备安全，以及设置相应保护系统需要，而将电气设备正常不带电的金属外壳或其他金属结构接地。,为增强接地保护系统接地的作用和效果，并提高其可靠性，在其接地线的另一处或多处再作接地。,功能性接地,逻辑接地：,屏蔽接地：,工作接地：,指电气系统为稳定正常工作电压的接地。,（如变压器和发电机中性点的接地）,指电气线路或装置为使其内部导体或器件免受外界电磁场干扰而将其外露可导电部分接地。,（如电缆金属外护层，穿线金属管及电子组件金属外壳的接地）,指为保证电子设备稳定工作而将其金属底板或某一公共连接线作为逻辑信号的电位参考点而接地。,保护性接地,防静电接地：,防雷接地：,保护接地：,指在接地保护系统中将电气设备外露可导电部分接地,指为防止雷电电气系统和设备，以及高架金属设施和建、构筑物造成的危害，当雷击防雷装置时雷电流能顺利泄入大地而将防雷装置接地。,（如接闪器、避雷器的接地）,指为防止电气系统或设备在运行过程中产生的静电对人畜和财产造成危害，并将有害静电顺利导入大地，而将产生静电的部位接地，。,第,5.1.1,条 在施工现场专用变压器的供电的,TN-S,接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。,一般规定,专用变压器的供电的,TN-S,接零保护系统,N,线功能：,1.,供单相设备使用。,2.,传导三相系统中的不平衡电流。,3.,减小三相负荷中性点的电位偏移。,PE,线功能：,保障人身安全，防止发生触电事故。,第,5.1.2,条 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。,采用,TN,系统做保护接零时，工作零线（,N,线）必须通过总漏电保护器，保护零线（,PE,线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部,TN-S,接零保护系统。,在用电系统中一部分设备,B,作,TN,保护接零，另一部分设备,A,作,TT,保护接地，则当作,TT,保护接地的设备,A,发生相线对其外露可导电部分所谓接地,“,碰壳,”,短路故障时，则所有作,TN,保护接零的设备,B,的外露可导电部分将同时带电，呈现对地电压。,例如如果电力变压器中性点直接接地的工作接地电阻值,R,1,=4,，作为,TT,接地保护设备,A,的直接保护接地电阻值,R,2,=4,，则所有作,TN,接零保护设备,B,的外露可导电部分将近似呈现,11OV,的对地电压。,1NPE,线重复接地；,2PE,线重复接地；,L,1,、,L,2,、,L,3,相线；,N,工作零线；,PE,保护零线；,DK,总电源隔离开关；,RCD,总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）,2PE,线重复接地；,L,1,、,L,2,、,L,3,相线；,N,工作零线；,PE,保护零线；,DK,总电源隔离开关；,RCD,总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）,第,5.1.3,条 在,TN,接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接,(N,线与线不能有接触,),。,第5.1.10条 PE线上严装设开关或熔断器,严禁通过工作电流,且严禁断线.,第,5.2.1,条 在,TN,系统中，下列电气设备不带电的外露可导电部分应做保护接零：,1,电机、变压器、电器、照明器具、手持式电动工具的金属外壳；,2,电气设备传动装置的金属部件；,3,配电柜与控制柜的金属框架；,4,配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；,5,电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；,6,安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。,保护零线,第,5.2.2,条 城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。,第,5.3.2,条,TN,系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在,TN,系统中，保护零线每一处重复接地装置的接地电阻值不应大于,10,。,第,5.3.4,条 每一接地装置的接地线应采用,2,根及以上导体，在不同点与接地体做电气连接。,不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢,（厚4mm）,、钢管,（壁厚3.5mm）,或光面圆钢，不得采用螺纹钢。,接地可利用自然接地体，但应保证其电气连接和热稳定。,接地电阻,接地电阻是由接地体（如钢管、角钢、钢筋）电阻、土壤电阻、接地体与土壤接触电阻三部分组成。,由公式知，并联的电阻越多，总电阻就越小。,防雷,第,5.4.1,条 在土壤电阻率低于,200,m,区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。,第,5.4.7,条 做防雷接地机械上的电气设备，所连接的保护零线,PE,线必须同时做重复接地。,同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。,第5.4.4条 防雷冲击电阻值不得大于30,防雷分类,建筑物按其火灾和爆炸的危险性、遭受雷击时人身伤亡的危险性、遭受雷击的可能性及其政治经济价值分为三类：,第一类防雷建筑物 年平均雷暴日大于等于,40,天小于,90,天的地区施工现场机械设备高度小于等于,20 m,。,第二类防雷建筑物 年平均雷暴日大于,15,天以小于,40,天的地区施工现场机械设备高度小于等于,32 m,。,第三类防雷建筑物 年平均雷暴日小于等于,15,天以下地区施工现场机械设备高度小于等于,50 m,。,大于等于,90,天及雷害特别严重地区施工现场机械设备高度小于等于,12 m,。,六、配电室,P60,页,6.1.1,配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。,6.1.2,成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。,6.1.3,配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。,6.1.4,配电室布置应符合下列要求：,l,配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于,1.5m,，双列面对面布置不小于,2m,；,2,配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于,0.8m,，双列背对背布置不小于,1.5m,，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少,0.2m,；,3,配电柜侧面的维护通道宽度不小于,1m,；,4,配电室的顶棚与地面的距离不低于,3m,；,5,配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于,lm,，并采取屏障隔离；,6,配电室内的裸母线与地向垂直距离小于,2.5m,时，采用遮栏隔离，遮栏下通道的高度不小于,1.9m,；,7,配电室围栏上端与其正上方带电部分的净距不小于,0.075m,；,8,配电装置的上端距顶棚不小于,0.5m,；,9,配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表,6.1.4,规定；,10,配电室的建筑物和构筑物的耐火等级不低于,3,级，室内配置砂箱和可用于扑灭电气火灾的灭火器；,表,6.1.4,母线涂色,相别颜 色垂直排列水平排列引下排列,L1,（,A,）黄上后左,L2,（,B,）绿中中中,L3,（,C,）红下前右,N,淡蓝,11,配电室的门向外开，并配锁；,12,配电室的照明分别设置正常照明和事故照明。,配电室外观,配电室内设置灭火器材情况,配电室内电器顶部距离示意,七、配电线路,P62,页,架空线路布设有关要求：,母线涂色要求：L1（A）、L2（B）、L3（C）、N、PE分别是黄、绿、红、淡蓝、,黄,/,绿双色,（,7.2.1,）,架设要求：,1,、绝缘铜线,10mm、铝线,16mm（,7.1.3.4,）；,2,、横担排列面向负荷从左侧起,L1、N、L2、L3、PE,（二层上层横担L1L2L3；下层L、N、PE）,(7.1.5.1),3,、架空线间距0.3m，靠近电杆两导线间距0.5m（,7.1.7,）,4,、施工现场内高度不小于4m，离建筑物距离不小于,1m。（,7.1.10,）,七、配电线路,P65,页,7.2.1,：电缆线路：五芯电缆必须包含淡蓝、绿黄二种颜色绝缘芯线；,7.2.4-6,：采用埋地敷设：宜选用铠装电缆，否则要有防水防腐措施（埋地深度0.7m，四周敷设不小于50mm细沙然后覆盖砖或混凝土板，穿越建筑物道路易受机械损伤等引出地面2m高至地下0.2m深处必须架设大于电缆外径1.5倍的防护套管）；,7.2.9,：架空宜选用无铠装电缆（高度2m），严禁沿脚手架、树木或其他设施敷设，严禁穿越脚手架引入,八、配电箱与开关箱,P66,页,8.1.2：,总配电箱应设在靠近电源的区域；,分配电箱应设在用电设备或负荷相对集中的区域，且与开关箱距离不得超过30m；,开关箱与其控制的固定式用电设备的水平距离不宜超过3m；,8.1.3：严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）；,8.1.4：动力、照明开关箱必须分设；,八、配电箱与开关箱,P66,页,8.1.8,:,固定式配电箱、开关箱的中心点与地面的垂直距离为,1.41.6m,；移动配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.81.6m；,8.1.11：N、PE线必须分别通过N、PE端子板连接；N端子板必须与金属电器安装板绝缘，PE端子板必须与金属电器安装板做电气连接；,8.1.,15,：进出线口应设箱体的下底面；,8,.1.17配电箱、开关箱外形结构应能防雨防尘；,八、配电箱与开关箱,P68,页,隔离开关、漏电保护器的安装要求：,8.2.3,：总配电箱应装设,电压表、总电流表、电度表,等；,8.2.4,：分配电箱应装总隔离开关、分路隔离开关及总、分断路器或总、分熔断器。,8.2.5,：开关箱必须装设隔离开关；,8.2.8,、,8.2.10,、,8.2.11,：,漏电保护器应装设在总配电箱、开关箱靠近负荷一侧，额定漏电动作电流和动作时间：开关箱的,30mA,和,0.1s,；总配电箱的应大于,30mA,和大于,0.1s,，且乘积不大于,30mA,s,。,分路隔离开关,分路漏电保护器,总配电柜,分配电箱中总隔,离开关,总漏电保护器,工作零线,(N),接线端子板,与电器安装板绝缘,分路隔离开关,分路漏电保护器,保护零线,(PE,）接,线端子板,照明分路漏电保护器,连接箱门的连接线,采用纺织软铜线,N,线及三根相线的,标准颜色,分配电箱电器配置,开关箱电器配置,隔离开关,N,线接线端子板,用于电焊机开关箱,中的空载二次降压,保护器,3Kw,以上设备的关,箱必须装断路器,漏电保护器,PE,线接线端子板,纺织软铜线,进出电缆线孔,现场总配电箱设置情况,九、机械设备用电要求,P71页,交流电焊机械应配装,防二次侧触电保护器，,使用电焊机械焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业,。,九、机械设备用电要求,P71页,9.1.5,：每一台电动建筑机械或手持式电动工具的开关箱内，除应装设漏电保护电器外，还应装设隔离开关或具有可见分断点的断路器，以及装设控制装置。正、反向运转控制装置中的控制电器应采用接触器、继电器等自动控制电器，不得采用,手动双向转换开关（倒顺开关）,作为控制电器。,9.2.7,：在强电磁波源附近工作的塔式起重机，操作人员应戴绝缘手套和穿绝缘鞋，并应在吊钩与机体间采取绝缘隔离措施，或在吊钩吊装地面物体时，在吊钩上挂接临时接地装置。,9.1.1,：施工现场中电动建筑机械和手持式电动工具的选购、使用、检查和维修应遵守下列规定：,*,运行时产生振动的设备的金属基座、外壳与,PE,线的连接点不少于,2,处。,*,夯土机械,PE,线的连接点不得少于,2,处,起重机安全防护装置的种类,起重机,的,安全,防护是指对,起重机,在作业时产生的各种危险进行预防的,安全技术,措施。不同种类的,起重机,应根据不同需要安装必要的,安全,防护装置。,安全防护,装置是否配备齐全，装置的性能是否可靠，是,起重机,安全,检查的重要内容。,1,按,安全,功能分类,起重机,安全,防护装置按,安全,功能大致可分为,安全,装置、防护装置、指示,报警,装置及其他,安全,防护措施几类。（,1,）,安全,装置。这是指通过自身的结构功能，可以限制或防止起重作业的某种危险发生的装置。,安全,装置可以是单一功能装置，也可以是与防护装置联用的组合装置。,安全,装置还可以进一步分为：限制载荷的装置。例如，,超载限制器,、,力矩限制器,、,缓冲器,、极限力矩,限制器,等。限定行程位置的装置。例如，,上升极限位置限制器,、,下降极限位置限制器,、,运行极限位置限制器,、防止吊臂后倾装置、,轨道,端部止挡等；定位装置。例如，支腿回缩锁定装置、回转定位装置、,夹轨钳,和错定装置或,铁鞋,等；其他,安全,装置。例如，联锁保护装置、,安全钩,、,扫轨板,等。,（,2,）防护装置。这是指通过设置实体障碍，将人与危险隔离。例如，走台,栏杆,、暴露的活动,零部件,的,防护罩,、导电滑线,防护板,、,电气设备,的,防雨罩,，以及起重作业范围内临时设置的,安全,栅栏,等。（,3,）,安全,信息提示和,报警,。这是用来显示,起重机,工作状态的装置，是人们用以观察和监控系统过程的手段，有些装置与控制调整联锁，有些装置兼有,报警,功能。属于此类装置的有：偏斜调整和显示装置、幅度,指示计,、,水平仪,、风速风级,报警器,、登机,信号,按钮,、倒退,报警,装置、危险电压,报警器,等。（,4,）其他,安全,防护措施。它包括照明、,信号,、,通讯,、,安全色标,等。,2,按,安全检查,项目,分类,起重机,安全,防护装置按,安全,检查的要求不同，可分“应装”和“宜装”两个要求等级。,（,1,）应装。它是指强制要求必须装设的,安全,防护装置。应装而未装，或装置丧失,安全,功能，要限期整改，甚至停止,起重机,的使用。（,2,）宜装。它是指非强制性要求的,安全,装置，当条件不具备时暂不要求，有条件时最好安装。各种类型的,起重机,应按,起重机械,安全,规程,规定要求装设,安全,防护装置，并须在使用中及时检查、维护，使其保持正常工作性能。如发现性能异常，应立即进行修理或更换。,电动建筑机械和电动工具,.,1.,所有电动建筑机械、电动工具和用电安全装置，均应是符合相应国家标准、专业标准和安全技术规程的合格产品。,2,所有电动建筑机械和电动工具都必须建立和执行专人专机负责制，并实行定期检查和保养。,3,所有电动建筑机械和电动工具都必须按规定有可靠的接零保护和漏电保护。,电动建筑机械和电动工具,.,4.,对于塔式起重机，如需夜间施工，应设置正对工作面的投光灯，以显示其所在位置，当塔身高度超过,30m,时，为防止飞机起落和与其他飞行器相撞，应在其塔顶和臂架端部装设醒目的红色防撞信号灯，以示警戒。,5.,外用电梯轿厢内、外均应安装紧急停止控制开关以备紧急情况下停运操作；轿厢经过的各楼层连接处，应设置有机械或电气联锁装置的防护门或栅栏，以防输送人员和器材意外坠落。,电动建筑机械和电动工具,.,6.,外用电梯和各种垂直升降机械的行程开关、限位开关、紧急停止开关、驱动机构制动器，以及超载报警显示器等安全装置必须保持经常完好，且每日使用前必须先进行空载检查，正常后方可使用，以防止任何由电气故障可能引发的冒顶和坠落事故。,7.,使用电焊机要特别注意防止触电和电火，为此，电焊机应置于防雨、通风良好的地方，以防受潮漏电；电焊机进线处必须设置防护罩，以防人身直接接触带电体发生直接接触触电事故；最重要的一点是焊接现场必须清除易燃、易爆物，以免引起电气火灾。为了保护电焊操作者，焊工作业时必须按规定穿戴防护用品。,8.,对设备进行清理,.,检查,.,维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，并关门上锁。,电动建筑机械和电动工具,.,1,、起重机械作业的危险因素,1,）起重机械在现代生产中应用很广，从工矿企业到繁忙的港口、建筑工地以及铁路枢纽，到处都有起重机械在那里承担着成千上万吨的物料搬运和设备安装等任务。,2,）起重机械事故按其发生原因可分为挤压事故、高处坠落事故、重物坠落事故、起重机械倒、折断及倾翻事故、触电事故、撞击事故等。,3,）常见的起重机械对安全影响较大的零部件主要有吊钩、钢丝绳、滑轮和滑轮组、卷筒及制动装置等。,电动建筑机械和电动工具,.,1.,起重作业必须由专人指挥，并由专职人员担任司机；,2.,起吊重物要平稳；,3.,看不清重物不指挥；看不清指挥员不操作；不准向吊物下伸头、手；重物在悬挂状态时不得离人；,4.,根据吊物选用合适的绳索、吊环；,5.,检查挂钩方法，钢丝绳不滑脱、不折弯、不直接与尖锐边缘摩擦；,6.,不准超负荷使用起重设备和吊具、绳索；,7.,起吊重物过程中，严禁对被吊物件施焊。,一、打桩机械,（,1,）凡是电力驱动的打桩机械都应按规定实行接零或接地保护。,（,2,）必须设置专用开关箱，并装设有漏电动作电流不大于,30mA,，漏电动作时间不大于,0.1s,的漏电保护器。,（,3,）导线截面选择应满足在启动时电压降不大于,5%,。,（,4,）电机绝缘应大于,0.5M,，达不到要求应进行烘干。,（,5,）在雨天施工时电机应有防雨措施。,（,6,）作业时若电流急剧增大，则应停机检查。,（,7,）施工过程中遇停电应将控制开关回零，切断电源。,二、夯土机械,（,1,）必须设专用开关箱或移动式开关箱，移动式开关箱底部距地垂直距离大于,0.6m,，小于,1.5m,。（,2,）负荷电缆应采用耐气候型的橡皮护套铜芯软电缆，长度不得大于,50m,。（,3,）由扶手上的开关到电机的线路必须有一根电缆芯线作为保护零线，且夯土机械上所有电器的不带电金属外壳都实行接零保护，并使金属机体与保护接零的外壳保证电气连接。（,4,）打夯机必须在开关箱中装设防溅型漏电保护器，额定漏电动作电流不大于,15mA,，额定漏电动作时间不大于,0.1s,。（,5,）夯土机操作工必须按规定穿戴防护绝缘用品。（,6,）操作时必须一人扶夯一人专管提线，防止电缆缠绕，提线人也必须穿戴好防护用品。,三、电焊机,（,1,）电焊机应能防雨防潮湿、防晒、通风。（,2,）必须设置专用开关箱，箱内必须设置短路保护、漏电保护装置。（,3,）一次侧电源线不大于,5m,，二次线宜采用,YHS,型橡皮护套铜芯多股软电缆，长度不大于,30m,，且中间不准有接头。（,4,）电焊机二次侧必须安装空载降压保护装置。（,5,）接线必须用铜接头或铜线鼻子。（,6,）焊机外壳必须实行接零保护，并按规定采用专用保护零线连接。（,7,）电焊工应按规定穿载必要的防护用品。,四、混凝土机械,（,1,）混凝土搅拌机的电动功率一般都大于,5.5kW,，所以必须用交流接触器控制，控制箱损坏以后应重新设置。（,2,）每一台必须设置专用开关箱，并配置额定漏电动作电流不大于,15mA,，额定漏电动作时间小于,0.1s,的漏电保护器。（,3,）应做好接零保护，确保金属机构的电气连接。（,4,）在潮湿工作环境中时，应防止电缆浸水和受潮。（,5,）检修时应切断总电源，锁好开关箱并挂好保险挂钩。（,6,）严禁用铜丝替代保险丝。,五、钢筋机械,（,1,）应设置专用开关箱，并与机械距离小于,3m,。（,2,）箱内应装有额定漏电动作电流小于,30mA,，额定漏电动作时间小于,0.1s,的漏电保护器，并作接零保护。（,3,）电源线应穿管埋地敷设。（,4,）钢筋机械因为露天作业，电器应有防雨措施，并经常检修，防止漏电。（,5,）导线与端线的连接应采用压紧装置或钎焊。（,6,）当电气控制箱安装在机架内时，电气元件应有防震措施，箱门应锁好。（,7,）应用按钮开关控制，严禁使用倒顺开关。,六、木工机械,（,1,）应设置专用开关箱，与机械距离不超过,3m,。（,2,）严禁使用倒顺开关，应使用按扭开关，对于压刨只使用单向开关。（,3,）使用多功能木工机床时应改为单功能使用。（,4,）应装有漏电保护器（,30mA0.1s,），并作接零保护。（,5,）现场必须及时清理，消除火灾隐患。（,6,）现场应配有二氧化碳、四氧化碳、,1211,、干粉等灭火器。（,7,）木工机械应有防雨防晒设施。,七、手持电动工具,（,1,）一般场所应选用,类手持式电动工具，并装设漏电保护器（,15mA0.1s,）；露天、潮湿场所或在金属架上操作时，必须
