附录A 预制构件生产过程质量检查表
表 模具组装检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
质量验收规定
生产单位检查记录
1
强度、刚度、整体稳定性
条
符合标准要求
2
涂刷隔离剂
条
符合标准要求
3
固定在模具上的预埋件
条
符合标准要求
4
模具预留孔洞的位置
条
符合标准要求

检查工程
允许偏差〔mm〕
量测值
5
长度
≤6m
1，-2
1
0
-1
1
0
1
1
1
-2
1
＞6m且≤12m
2，-4

＞12m
3，-5

6
截面尺寸
墙板
1，-2
1
1
0
1
0
-2
1
-1
-1
1
其他构件
2，-4

7
对角线误差
3
2
1
3
3
1
2
0
2
1
1
8
侧向弯曲
L/1500且≤5
3
1
4
1
2
4
2
1
5
3
9
翘曲
L/1500
1
2
1
0
1
1
0
2
1
1
10
底模平整度
2
2
1
2
2
1
1
0
1
1
0
11
组装缝隙
1
1
1
0
1
0
0
1
1
0
1
12
端模与侧模上下差
1
0
0
1
0
1
1
1
0
1
1
13
预留孔洞中心线位置
3
2
3
2
2
1
2
1
3
1
2
14
外观
无凹凸、破损、弯曲、生锈等现象
验收结论：

构件生产单位〔章〕：
质检员签字：
年 月 日

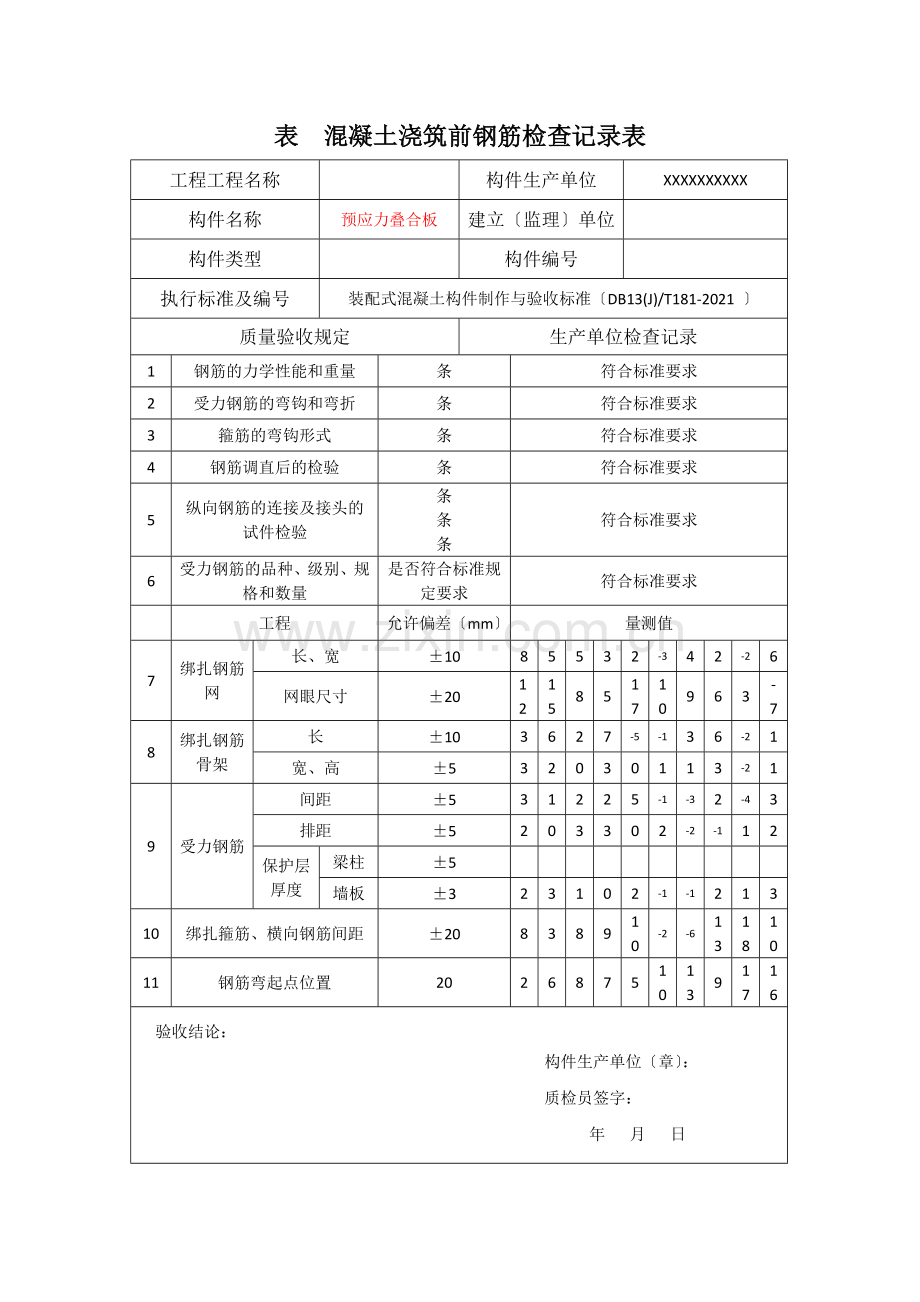

表 混凝土浇筑前钢筋检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
质量验收规定
生产单位检查记录
1
钢筋的力学性能和重量
条
符合标准要求
2
受力钢筋的弯钩和弯折
条
符合标准要求
3
箍筋的弯钩形式
条
符合标准要求
4
钢筋调直后的检验
条
符合标准要求
5
纵向钢筋的连接及接头的试件检验
条
条
条
符合标准要求
6
受力钢筋的品种、级别、规格和数量
是否符合标准规定要求
符合标准要求

工程
允许偏差〔mm〕
量测值
7
绑扎钢筋网
长、宽
±10
8
5
5
3
2
-3
4
2
-2
6
网眼尺寸
±20
12
15
8
5
17
10
9
6
3
-7
8
绑扎钢筋骨架
长
±10
3
6
2
7
-5
-1
3
6
-2
1
宽、高
±5
3
2
0
3
0
1
1
3
-2
1
9
受力钢筋
间距
±5
3
1
2
2
5
-1
-3
2
-4
3
排距
±5
2
0
3
3
0
2
-2
-1
1
2
保护层厚度
梁柱
±5

墙板
±3
2
3
1
0
2
-1
-1
2
1
3
10
绑扎箍筋、横向钢筋间距
±20
8
3
8
9
10
-2
-6
13
18
10
11
钢筋弯起点位置
20
2
6
8
7
5
10
13
9
17
16
验收结论：
构件生产单位〔章〕：
质检员签字：
年 月 日

表 混凝土浇筑前其他部件检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
项次
检查工程
允许偏差〔mm〕
实测值
检查评定结果
1
钢筋连接套筒
中心线位置
1

套筒内部、灌浆孔、排浆孔通畅并采取保护措施

2
预埋件
位置
插筋、吊环
3
2
1
2
3
1
0
1
2
1
1

螺母、螺栓
2

外露长度
+5，-5
3
5
2
2
3
1
1
-2
1
-3

3
预留孔洞
中心位置
5

几何尺寸
±5

4
夹芯外墙板拉结件
中心线位置
±3

垂直度
1/40

5
门窗框
定位
±

对角线
±

水平度
±

验收结论：

构件生产单位〔章〕：
质检员签字：
年 月 日

表 混凝土原材料检验批质量检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
质量验收规定
生产单位检查记录
1
进场水泥的复检试验
条
符合标准要求
2
外加剂的质量标注
条
符合标准要求
3
氯化物和碱的总含量
条
符合标准要求
4
配合比设计
条
符合标准要求
5
掺用矿物掺合料
条
条
符合标准要求
6
粗、细骨料质量
条
符合标准要求
7
混凝土用水及养护
条
符合标准要求
8
依砂石含水率调整配合比
条

验收结论：

构件生产单位〔章〕：
质检员签字：
年 月 日

表 混凝土施工检验批质量检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
质量验收规定
生产单位检查记录
1
混凝土强度等级
符合设计及标准要求
符合设计要求
2
混凝土试件取样与留置
条
符合标准要求
3
原材料每盘称量偏差
条
符合标准要求
4
初凝时间的控制
条
符合标准要求
5
混凝土工作性能〔塌落度等〕
条
符合标准要求
6
混凝土浇筑过程的模板状况及浇筑前后的处理
条
符合标准要求
7
混凝土叠合面粗糙处理
条
符合标准要求
8
混凝土养护措施规定

符合标准要求
9
混凝土冬季施工保护措施
条

验收结论：

构件生产单位〔章〕：
质检员签字：
年 月 日

表 预制构件外装饰外观检查记录表
工程工程名称

构件生产单位
XXXXXXXXXX
构件名称
预应力叠合板
建立〔监理〕单位

构件类型

构件编号

执行标准及编号
装配式混凝土构件制作与验收标准〔DB13(J)/T181-2021 〕
项次
检查工程
允许偏差〔mm〕
实测值〔mm〕
1
外表平整度
2
1
2
1
2
0
1
1
0
2
2
2
阳角方正
2
2
0
1
0
1
1
2
1
0
2
3
对角线差
≤5
3
2
2
3
5
1
3
5
2
3
4
接缝平直
3
2
1
3
2
3
3
1
1
2
3
5
接缝深度
±5
3
5
3
2
-1
-3
2
-2
5
-1
6
接缝宽度
±2
1
2
-1
2
-1
2
-2
-1
1
2
验收结论：

构件生产单位〔章〕：
质检员签字：
年 月 日
