七段数码显示译码器设计
一、 实验目的：
学习7段数码显示译码器设计，学习VHDL的多层次设计方法。
二、实验原理：
七段数码管由8个（a,b,c,d,e,f,g,dp）按照一定位置排列的发光二极管构成，通常采取共阴极或者共阳极的设计，将8个二极管的同一极接在一起，通过分别控制另外的8个电极的电平，使二极管导通（发光）或截止（不发光）。
七段数码显示译码器的功能就是根据需要显示的字符，输出能够控制七段数码管显示出该字符的编码。
三、 实验内容 ：
1） 用VHDL设计7段数码管显示译码电路，并在VHDL描述的测试平台下对译码器进行功能仿真，给出仿真的波形。

---------------------------------------------------------------------
程序：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY SMG IS
PORT(A:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0));
END;
ARCHITECTURE ONE OF SMG IS
BEGIN
PROCESS(A)
BEGIN
CASE A IS
WHEN"0000"=>LED7S<="0111111";
WHEN"0001"=>LED7S<="0000110";
WHEN"0010"=>LED7S<="1011011";
WHEN"0011"=>LED7S<="1001111";
WHEN"0100"=>LED7S<="1100110";
WHEN"0101"=>LED7S<="1101101";
WHEN"0110"=>LED7S<="1111101";
WHEN"0111"=>LED7S<="0000111";
WHEN"1000"=>LED7S<="1111111";
WHEN"1001"=>LED7S<="1101111";
WHEN"1010"=>LED7S<="1110111";
WHEN"1011"=>LED7S<="1111100";
WHEN"1100"=>LED7S<="0111001";
WHEN"1101"=>LED7S<="1011110";
WHEN"1110"=>LED7S<="1111001";
WHEN"1111"=>LED7S<="1110001";
WHEN OTHERS=>NULL;
END CASE;

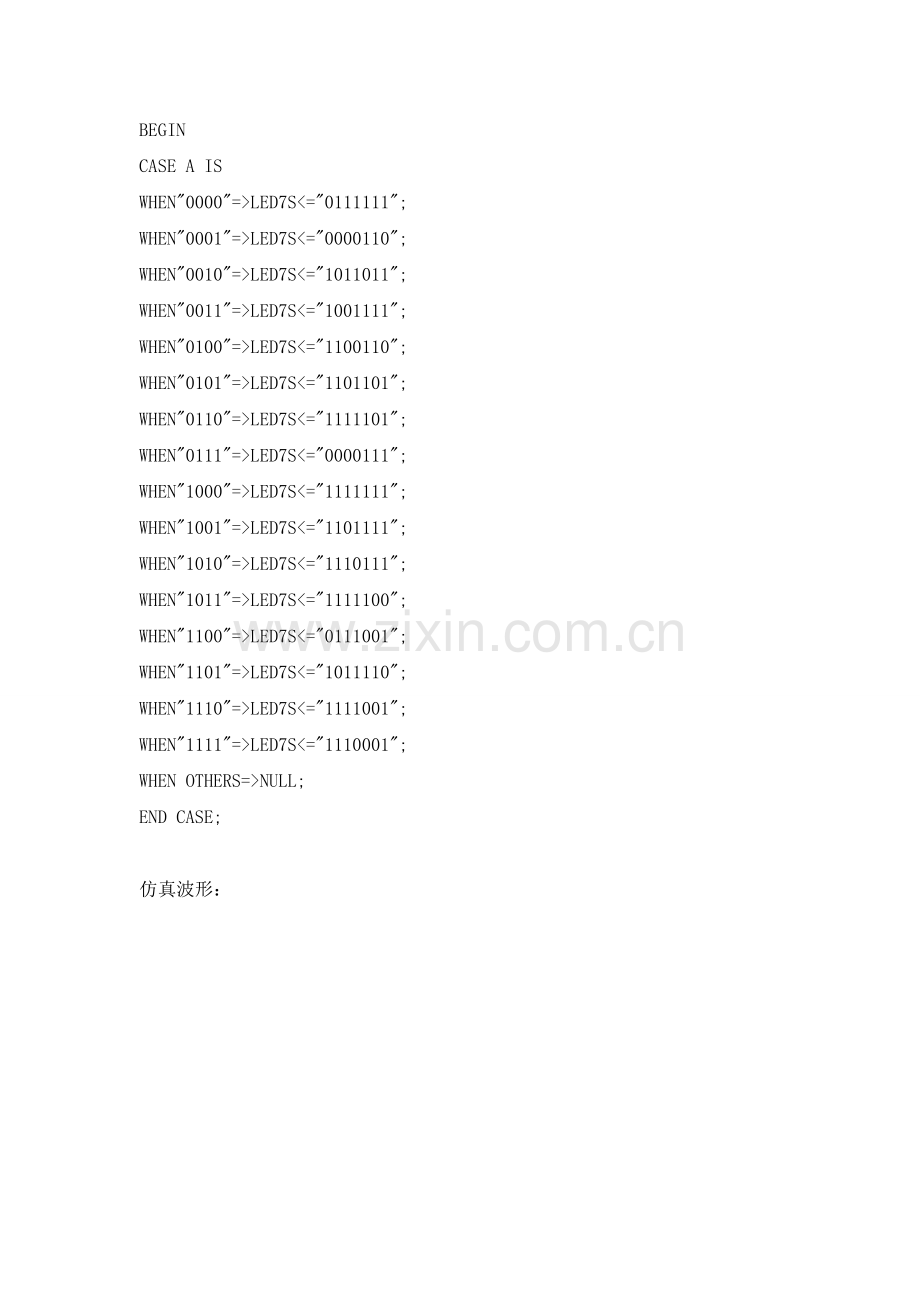

仿真波形：

2） 数码管显示电路设计
利用以上设计的译码器模块，设计一个8位的显示电路。
利用时分复用的方式快速轮流点亮8个数码管，在视觉上形成8个数码管同时显示的效果（尽管实际上同一时间只有一个数码管被点亮）。
要实现以上功能，就必须按照一定时钟节拍，轮流使译码器输出所需要字符的编码；同时控制数码管的公共电极电平，轮流点亮数码管。
备注：在新试验箱中可酌情减少位数实现，新试验箱中管脚查阅教材中附录。

程序：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY VHDL42 IS
PORT(CLK:IN STD_LOGIC;
S:OUT STD_LOGIC_VECTOR(2 DOWNTO 0);
D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
A:OUT STD_LOGIC_VECTOR(6 DOWNTO 0));
END VHDL42;
ARCHITECTURE ONE OF VHDL42 IS
SIGNAL C:STD_LOGIC_VECTOR(2 DOWNTO 0);
BEGIN
P1:PROCESS(CLK)
BEGIN
IF CLK'EVENT AND CLK='1'THEN
IF C<"111"THEN C<=C+1;ELSE C<="000";
END IF;
END IF;
S<=C;
END PROCESS P1;
P2:PROCESS(D)
BEGIN
CASE D IS
WHEN "0000"=> A<="0111111";WHEN "0001"=> A<="0000110";
WHEN "0010"=> A<="1011011";WHEN "0011"=> A<="1001111";
WHEN "0100"=> A<="1100110";WHEN "0101"=> A<="1101101";
WHEN "0110"=> A<="1111101";WHEN "0111"=> A<="0000111";
WHEN "1000"=> A<="1111111";WHEN "1001"=> A<="1101111";
WHEN "1010"=> A<="1110111";WHEN "1011"=> A<="1111100";
WHEN "1100"=> A<="0111001";WHEN "1101"=> A<="1011110";
WHEN "1110"=> A<="1111001";WHEN "1111"=> A<="1110001";
WHEN OTHERS=> NULL;
END CASE;
END PROCESS P2;
END;

仿真波形：

管脚锁定：
信号
旧试验箱
新试验箱No.2
管脚号
连接的器件
管脚号
连接的器件
clk
43
Clk1
153
CLK2
rst
35
开关2
234
键2
ena
30
开关1
233
键1
A(6)
11
SEG g
167
SEG g
A(5)
10
SEG f
166
SEG f
A(4)
9
SEG e
165
SEG e
A(3)
8
SEG d
164
SEG d
A(2)
7
SEG c
163
SEG c
A(1)
6
SEG b
162
SEG b
A(0)
5
SEG a
161
SEG a
S(2)
80
三-八译码器
的控制输入端

S(1)
79

S(0)
78
