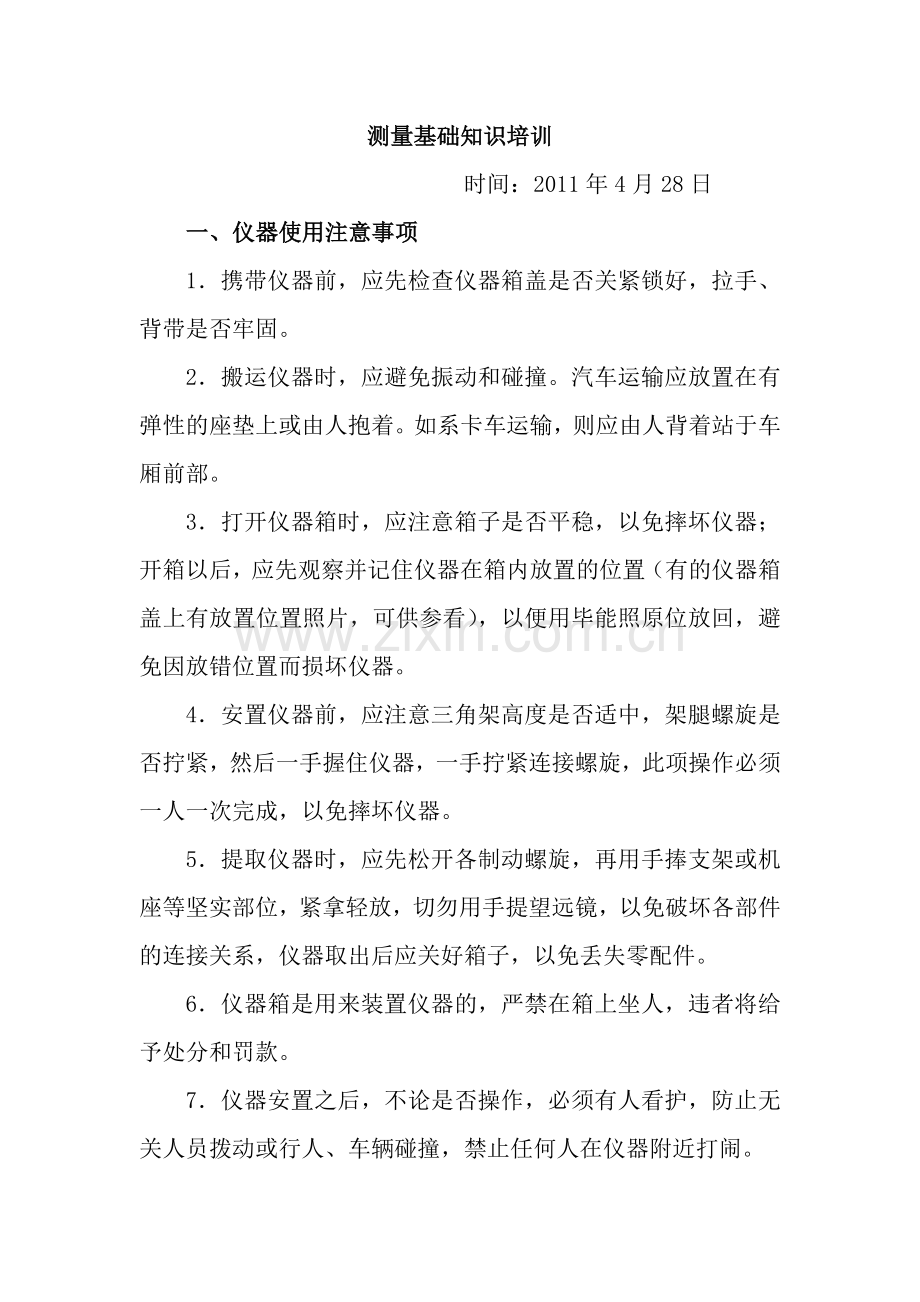

测量基础知识培训
时间：2011年4月28日
一、仪器使用注意事项
1．携带仪器前，应先检查仪器箱盖是否关紧锁好，拉手、背带是否牢固。
2．搬运仪器时，应避免振动和碰撞。汽车运输应放置在有弹性的座垫上或由人抱着。如系卡车运输，则应由人背着站于车厢前部。
3．打开仪器箱时，应注意箱子是否平稳，以免摔坏仪器；开箱以后，应先观察并记住仪器在箱内放置的位置（有的仪器箱盖上有放置位置照片，可供参看），以便用毕能照原位放回，避免因放错位置而损坏仪器。
4．安置仪器前，应注意三角架高度是否适中，架腿螺旋是否拧紧，然后一手握住仪器，一手拧紧连接螺旋，此项操作必须一人一次完成，以免摔坏仪器。
5．提取仪器时，应先松开各制动螺旋，再用手捧支架或机座等坚实部位，紧拿轻放，切勿用手提望远镜，以免破坏各部件的连接关系，仪器取出后应关好箱子，以免丢失零配件。
6．仪器箱是用来装置仪器的，严禁在箱上坐人，违者将给予处分和罚款。
7．仪器安置之后，不论是否操作，必须有人看护，防止无关人员拨动或行人、车辆碰撞，禁止任何人在仪器附近打闹。
8．不许将仪器工具靠于墙、树或电杆上，以免倒下摔坏。
9．工作中应撑伞遮阳、挡雨，严禁烈日曝晒和雨淋仪器。
10．仪器上所有光学透镜或反光镜严禁用手摸或用手帕、粗布及一般纸张擦拭。如有灰尘或其他赃物，应选用柔软洁净的毛刷弹去，或用镜头纸擦拭。
11．各制动螺旋切勿旋拧过紧，以免制动失效。各微动螺旋及基座安平螺旋应置于中间位置使用，切勿拧至尽头，以免失灵或损坏。严禁剧烈、快速、过力和粗暴的动作。
12．多数仪器上都有一个基座轴套固定螺旋或扳钮，此螺旋或扳钮仅供修理之用，实习中绝对不许松动这个螺旋或扳钮，以免摔坏仪器。
13．操作仪器时，动作要准确、轻捷，用力要均匀、适中。操作中不要用力压仪器及架腿，以免影响仪器对中和水平。需转动仪器时，应先松开制动螺旋，否则易损坏仪器轴系。
14．对仪器上某些部件性能尚未了解时，必须向老师请教后方可操作，不得擅自乱动。
15．仪器搬站时，若距离较远或地段难行，应将仪器装箱后搬站；如果距离较近且地势平坦，可以不卸下仪器搬站，但应先检查连接螺旋是否牢固，然后放松制动螺旋，收拢脚架，一手握仪器支架（或基座）放在胸前，另一手抱架腿于腋下，使其与地面成60°~ 75°角缓缓前行。严禁横扛仪器于肩上进行搬站。
16．当仪器某个部件呆滞难动或发生故障时，切勿强力拧动，应立即报告老师或仪器管理人员。学生不准擅自拆卸仪器。
17．仪器装箱时，应先放松各制动螺旋。装箱后先试关一次箱盖在确认安放稳妥后，再拧紧制螺旋，最后关箱上锁。对电子类仪器，实习结束或搬站时均应先关闭电源。清点仪器附件和工具，防止遗失。
18．平板仪在对点、整平时，不得将照准仪放在平板上，以免摔坏照准仪。
二、工具使用注意事项
1．钢尺应防压、防扭、防潮湿，防止行人踩踏和车辆碾压，用毕及时揩净上油，卷起。
2．皮尺严防潮湿,万一弄湿应凉干后再卷入盒内。
3．钢尺、皮尺使用时均不准在地面上拖行，以免磨掉刻划。
4．扶持水准尺时应爱护尺面刻划，勿用手或其他东西摩擦尺子刻划（特别是1.3米上下部分），以保持刻划清晰易读。
5．水准尺、标杆严禁横向受力，以免弯曲影响使用，作业时应由专人认真扶直，不准靠于树、墙或电杆上。不用时应平放于地面上。
6．不准用水准尺或标杆抬、担物品，不准投掷标杆、钢尺、锤球、斧头等。
7．注意保护锤球尖，严禁用锤球尖撞击硬物，以保证使用锤球对中的精度。
8．锤球线上不准打死结，如需调节其长短，可用调节板或打活结。
9．测伞应当牢固插入地下，不能插入地下时应由专人扶持，以免大风吹倒损坏测伞和仪器。
10．严禁用测量仪器、工具等进行打逗玩耍。凡属此种损坏者，必须加倍赔偿，并写出书面检查。
三、测量记录、计算要求及注意事项
1．野外观测结果是计算各级平面、高程点位置的原始数据，是测量工作长期保存、使用的重要资料。因此，必须做到记录真实，注记明确，整饰清洁美观，格式统一。
2．一切原始观测值和记事项目，必须在现场用铅笔记录在规定格式的外业手簿中，严禁凭记忆补记。
3．外业手簿中的每一页都须编号。任何情况下都不许撕毁手簿中的任何一页。
4．外业手簿中的记录和计算，严禁用橡皮擦拭、涂改或刮补，对需修改和淘汰的观测结果，应以斜线划去，而将正确数据写在其上方，对因超限划去的成果，还须注明原因及重测结果的所在页数。
5．原始观测值尾部读数、记录如果有错，不许修改，（尾部前面的读数也不许连环修改，而应将该部分观测结果废去重测）。
6．外业工作中的记录和计算工作是测绘工作者的基本功之一，它不但要求准确，而且要求迅速。因此，学生在实习期间就应该养成良好的、严格的记录习惯和计算技巧。决不能认为是实习就马马虎虎或了草从事。
7．外业观测成果均需用1~3H铅笔，按稍大于记录格高一半的字体大小压底线填写，留出上部空隙作为修改之用。
8．观测者读出数字之后，记录者在记录的同时，应将所记录的数字向观测者复诵一遍，以防听错或记错。
以防听错或记错。
9．记录数字位数要全，零位不能省。例如度盘读数：132°11′06″，164°00′00″；水准尺读数：1.600米，1.080米和距离记录：35.000米，28.030米等中的“0”均应记录。
10．无论是测角或水准测量，一个测站上的计算工作必须经过检核，确认无误后才能搬站。
11．平均读数的末位按四舍六入和5单进双不进的规则进位。例如：1.5475和1.5485均取1.548。
12．记录中各项平均值和计算中的取位，均取至观测值的最末位，不必多取小数。

1、什么是水准面、大地水准面？大地水准面有何特性？
答：所谓水准面是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。所谓大地水准面是通过平均海水面的水准面。大地水准面具有唯一性，水准面和大地水准面具有共同的特性，即处处与铅垂线方向相垂直。
2、大地测量作业的基准面、基准线是什么？
答：大地水准面和铅垂线是大地测量作业的基准面和基准线。
3、什么是绝对高程？什么是相对高程？什么是高差？
答：高程是指地面点沿铅垂线到一定基准面的距离。测量中定义以大地水准面作基准面的高程为绝对高程，简称高程，以H表示；以其它任意水准面作基准面的高程为相对高程或假定高程，以H’表示。地面任意两点之间的高程之差称为高差，用h表示：

无论采用绝对高程还是相对高程，两点间的高差总是不变的。
4、测量二维坐标系统有哪些？测量上的直角坐标系与数学上直角坐标系有何区别？
答：测量二维坐标系统有球面或平面坐标：1）大地坐标系；2）高斯平面直角坐标系；3）独立平面直角坐标系。无论是高斯平面直角坐标系还是独立平面直角坐标系，均以纵轴为轴，横轴为轴，这与数学上笛卡尔平面坐标系的轴和轴正好相反；测量与数学上关于坐标象限的规定也有所不同，二者均以北东为第一象限，但数学上的四个象限为逆时针递增，而测量上则为顺时针递增。
5、用水平面代替水准面，在距离测量及高程测量中的限度是多少？
答：当地形图测绘或施工测量的面积较小时，可将测区范围内的椭球面或水准面用水平面来代替，这将使测量的计算和绘图大为简便，但必须有一定的限度。距离测量时，以半径为10的区域作为用水平面代替水准面的限度；高程测量中，以距离100m为用水平面代替水准面的限度。
6、什么是直线定向？标准方向有哪些？
答：直线定向就是确定一条直线与标准方向的夹角，一般用方位角表示。标准方向有：1）真子午线指北端方向；2）磁子午线指北端方向；3）平面坐标纵轴平行线指北端方向。
7、什么是方位角？取值范围？什么是正方位角、反方位角？正、反方位角如何换算？
答：所谓方位角就是自某标准方向起始，顺时针至一条直线的水平角，取值范围为。由于标准方向的不同，方位角可分为：1）真方位角；2）磁方位角；3）坐标方位角，测量中坐标方位角往往简称为方位角，以表示。对直线而言，过始点的坐标纵轴平行线指北端顺时针至直线的夹角是的正方位角，而过端点的坐标纵轴平行线指北端顺时针至直线的夹角则是的反方位角，同一条直线的正、反方位角相差，即 ＝ ，式中，若<，用“＋”号，若，用“－”号。
8、什么是象限角？象限角与方位角如何换算？
答：所谓象限角是指从坐标纵轴的指北端或指南端起始，至直线的锐角，用表示，取值范围为。为了说明直线所在的象限，在前应加注直线所在象限的名称。四个象限的名称分别为北东（）、南东（）、南西()、北西()。
象限角和坐标方位角之间的换算关系列于下表：
　　　象　　　限
象限角与方位角换算公式
第一象限　（）
=
第二象限　（）
=－
第三象限　（）
=＋
第四象限　（）
=－
例如：直线的象限角南西1°30¢，则其坐标方位角α为181°30¢
9、测量的三项基本工作是什么？测量工作遵循的基本原则是什么？
答：测量的基本工作包括高程测量、距离测量和角度测量。测量工作的基本原则是程序上“由整体到局部”；步骤上“先控制后碎部”；精度上“从高级到低级”。
10、地面点的空间位置是如何表示的？
答：测量工作的本质就是确定地面点的空间位置。地面点的空间位置可用其三维坐标表示，其中二维是球面或平面坐标，地面点空间位置的第三维坐标是高程。
11、已知两点水平距离，方位角α，如何求坐标增量△ ，△？
答：△＝ α
△＝ α
12、怎样推算相邻边坐标方位角？
答：根据前进方向，相邻两边之间的水平角有左、右之分，前进方向左侧的水平角为，前进方向右侧的水平角。
＝＋
＝－
上二式右端，若前两项计算结果<，前面用“＋”号，否则前面用“－”号。
举例：某导线12边方位角为30°，在导线上2点测得其左角为240°，则23边的方位角为：α23＝α12＋＝90°，α23反方位角α32＝α23＝270°

技术处测量科
2011.4.28
