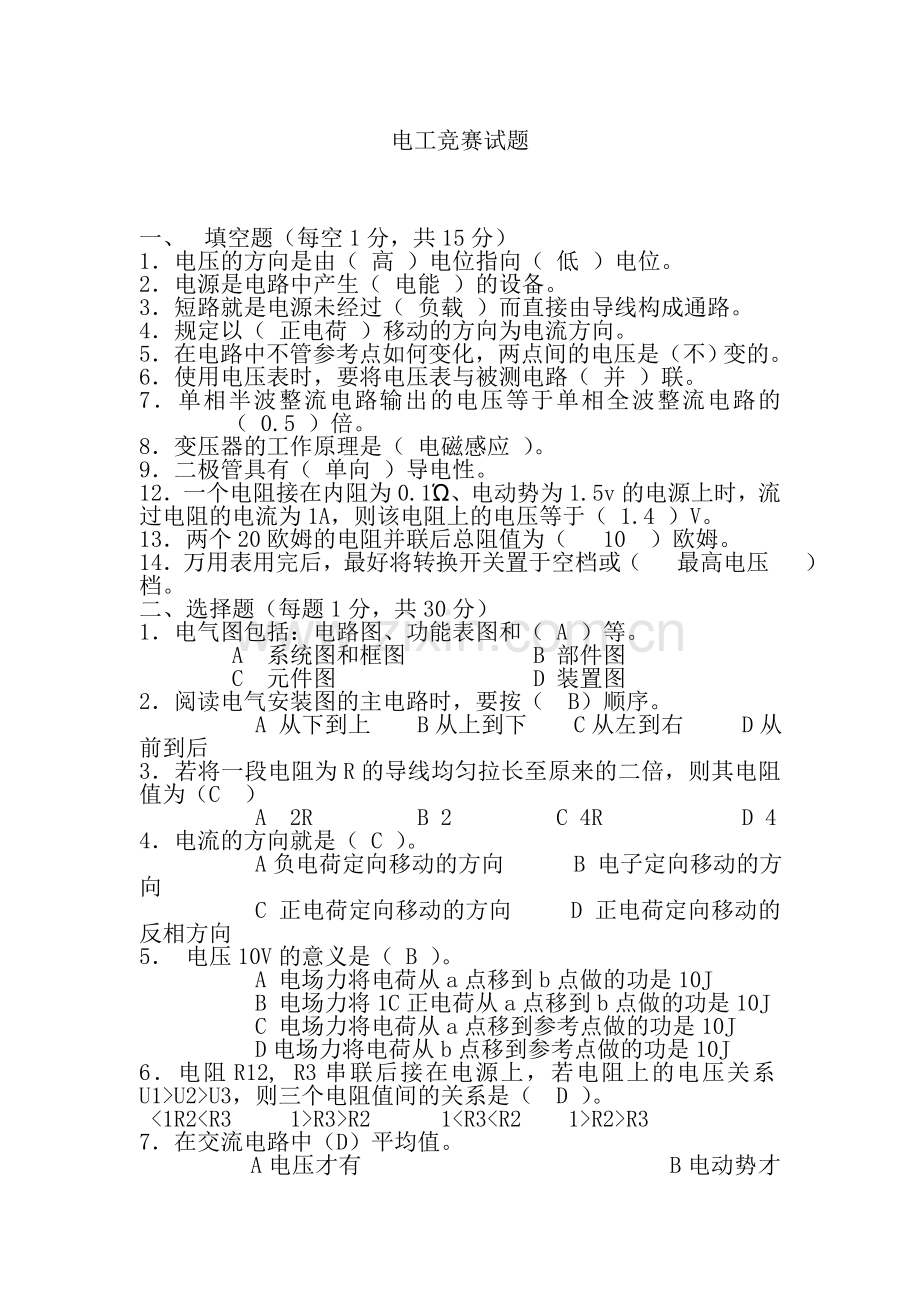

电工竞赛试题

一、 填空题（每空1分，共15分）
1．电压的方向是由（ 高 ）电位指向（ 低 ）电位。
2．电源是电路中产生（ 电能 ）的设备。
3．短路就是电源未经过（ 负载 ）而直接由导线构成通路。
4．规定以（ 正电荷 ）移动的方向为电流方向。
5．在电路中不管参考点如何变化，两点间的电压是（不）变的。
6．使用电压表时，要将电压表与被测电路（ 并 ）联。
7．单相半波整流电路输出的电压等于单相全波整流电路的（ 0.5 ）倍。
8．变压器的工作原理是（ 电磁感应 ）。
9．二极管具有（ 单向 ）导电性。
12．一个电阻接在内阻为0.1Ώ、电动势为1.5v的电源上时，流过电阻的电流为1A，则该电阻上的电压等于（ 1.4 ）V。
13．两个20欧姆的电阻并联后总阻值为（ 10 ）欧姆。
14．万用表用完后，最好将转换开关置于空档或（ 最高电压 ）档。
二、选择题（每题1分，共30分）
1．电气图包括：电路图、功能表图和（ A ）等。
A 系统图和框图 B 部件图
C 元件图 D 装置图
2．阅读电气安装图的主电路时，要按（ B）顺序。
A 从下到上 B从上到下 C从左到右 D从前到后
3．若将一段电阻为R的导线均匀拉长至原来的二倍，则其电阻值为（C ）
A 2R B 2 C 4R D 4
4．电流的方向就是（ C ）。
A负电荷定向移动的方向 B 电子定向移动的方向
C 正电荷定向移动的方向 D 正电荷定向移动的反相方向
5． 电压10V的意义是（ B ）。
A 电场力将电荷从a点移到b点做的功是10J
B 电场力将1C正电荷从a点移到b点做的功是10J
C 电场力将电荷从a点移到参考点做的功是10J
D电场力将电荷从b点移到参考点做的功是10J
6．电阻R12, R3串联后接在电源上，若电阻上的电压关系U1>U2>U3，则三个电阻值间的关系是（ D ）。
<1R2<R3 1>R3>R2 1<R3<R2 1>R2>R3

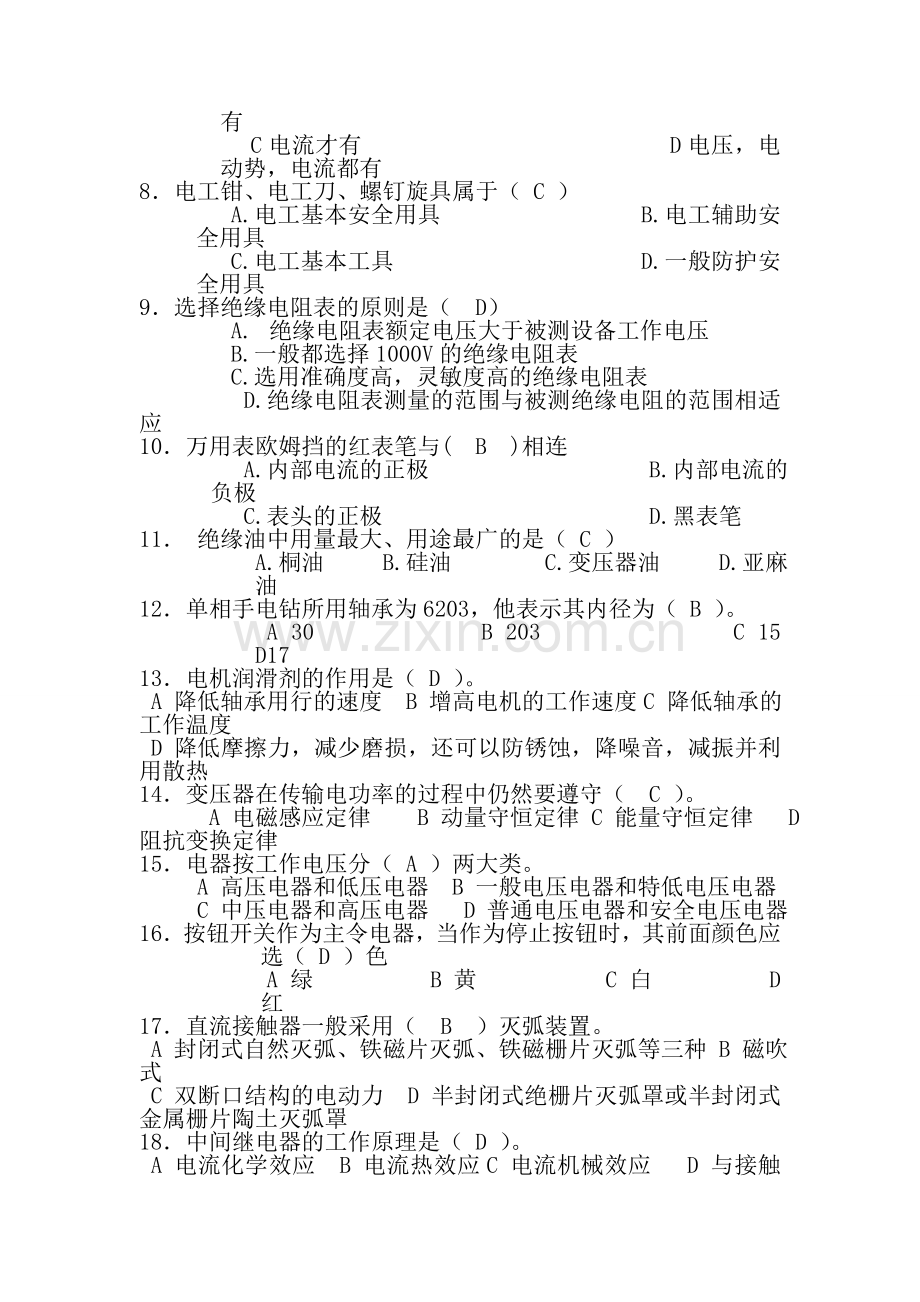

7．在交流电路中（D）平均值。
A电压才有 B电动势才有
C电流才有 D电压，电动势，电流都有
8．电工钳、电工刀、螺钉旋具属于（ C ）
A.电工基本安全用具 B.电工辅助安全用具
C.电工基本工具 D.一般防护安全用具
9．选择绝缘电阻表的原则是（ D）
A. 绝缘电阻表额定电压大于被测设备工作电压
B.一般都选择1000V的绝缘电阻表
C.选用准确度高，灵敏度高的绝缘电阻表
D.绝缘电阻表测量的范围与被测绝缘电阻的范围相适应
10．万用表欧姆挡的红表笔与( B )相连
A.内部电流的正极 B.内部电流的负极
C.表头的正极 D.黑表笔
11． 绝缘油中用量最大、用途最广的是（ C ）
A.桐油 B.硅油 C.变压器油 D.亚麻油
12．单相手电钻所用轴承为6203，他表示其内径为（ B ）。
A 30 B 203 C 15 D17
13．电机润滑剂的作用是（ D ）。
A 降低轴承用行的速度 B 增高电机的工作速度C 降低轴承的工作温度
D 降低摩擦力，减少磨损，还可以防锈蚀，降噪音，减振并利用散热
14．变压器在传输电功率的过程中仍然要遵守（ C ）。
A 电磁感应定律 B 动量守恒定律 C 能量守恒定律 D 阻抗变换定律
15．电器按工作电压分（ A ）两大类。
A 高压电器和低压电器 B 一般电压电器和特低电压电器
C 中压电器和高压电器 D 普通电压电器和安全电压电器
16．按钮开关作为主令电器，当作为停止按钮时，其前面颜色应选（ D ）色
A 绿 B 黄 C 白 D 红
17．直流接触器一般采用（ B ）灭弧装置。
A 封闭式自然灭弧、铁磁片灭弧、铁磁栅片灭弧等三种 B 磁吹式
C 双断口结构的电动力 D 半封闭式绝栅片灭弧罩或半封闭式金属栅片陶土灭弧罩
18．中间继电器的工作原理是（ D ）。
A 电流化学效应 B 电流热效应C 电流机械效应 D 与接触器完全相同
19．白炽灯的工作原理（ C）。
A 电流的磁效应 B 电磁感应 C 电流的热效应 D 电流的光效应
20．属于气体放电光源的是（ D）。
A 白炽灯 B 磨砂白炽灯 C 卤钨灯 D 钠灯
21．保护接零的有效性是设备发生故障时（ C ）使保护装置动作。
A 过载电压 B 额定电压 C 短路电压 D 接地电压
22．安装在潮湿和强腐蚀性等环境恶劣场所的电气设备，必须安装（ C ）。
A、电流互感器 B、电压互感器 C、漏电保护器 D、仪表
23．电动机常用（ D ）做短路保护。
A、接触器 B、热继电器 C、中间继电器 D、熔断器
24．用万用表量得的交流电压读数值为交流电的（ C ）。
A、平均值 B、最大值 C、有效值 D、最小值
25．在机床电气中，急停应采用（ B ）。
A、一般按钮 B、红色蘑菇头按钮 C、钥匙开关 D、主令开关
26．两点的电位分别为5V和2V，两点之间的电压应为（ D ）V。
A、7 B、10 C、-3 D、3
27．要改变电动机的旋转方向可以（ A ）。
A、调换电动机任意两相电源接线 B、改变电动机电源电压
C、定子绕组串入电阻 D、定子绕组串入电容
28．把额定电压为220V的灯泡接在110V电源上，灯泡的功率是原来的（ C ）。
A　1　　　　B　1/2　 C　1/4　 　D　1/8
29．为了保障人身安全，在正常情况下，电气设备的安全电压规定为（ B ）V以下。
A 12 B 36 C 48 D 6
30．两台并列运行的变压器空载时二次绕组中有环流的原因是( 　B　 )。
A、 短路电压不相等 B、 变比不相等 C、 联接组别不同 D、 冷却方式不同
三、判断题（每题1分，共20分）
1．电容器具有隔直流、通交流作用 （ √ ）
2．凡是刷握结构尺寸相同、滑动接触传导电流的场所，可选用同一材质、规格的电刷。 （ × ）
3．铝基润滑脂及复合铝基润滑脂抗水性最优良 （ √ ）
4．焊变压器是一种特殊的变压器。 （ × ）
5．单相异步电动机用电抗器调速时，电抗器应与电动机绕组串接（ √ ）
6．低压开关、接触器、继电器、主令电器、电磁铁等都属于低压控制电器 （ × ）
7．熔断器熔体额定电流允许在超过熔断额定电流下使用。 （ × ）
8．零压继电器接于被测电路中，一般动作电压为0.1~0.35时对电路进行零压保护。 （ √ ）
9．三相笼型异步电动机都可以用△降压启动。 （ × ）
10．电磁离合器的制动原理是：当电动机静止时，制动电磁铁无电；当电动机失电后，制动电磁铁动作制动。 （ √ ）
11．绕组式异步电动机在转子电路中串接频敏变阻器，用以限制启动电流，同时也限制了启动转矩。 （ × ）
12．大容量照明负荷宜采用三相四线制供电，应尽量使各相负荷平均分配。 （ √ ）
13．工作接地是指为运行的需要而电力系统中的某一点接地。 （ √ ）
14．变频调速是三相异步电动机调速的发展方向。（ √ ）
15．星—三角启动是三相异步电动机的一种降压启动方式。（ √ ）
16．电流互感器使用时，一次绕组应串联在被测电路上，二次绕组不允许短路。（ × ）
17．变压器温度计指示的是变压器周围环境温度。（ × ）
18．对带电设备灭火，应使用干式灭火器、二氧化碳灭火器、泡沫灭火器等灭火。（ × ）
19．某一金属导体，若长度增加一倍，截面积增加一倍，则导体电阻增加4倍。（ × ）
20．多个电容串联时，电容量较大的电容分压较多。（ × ）
四、问答题（共35分）
1、画图说明如何应用双联开关实现在两地控制一灯？（5分）

2、如图，回答下列问题。（10分）
（1）写出下列英文字母所代表的中文低
压电器的名称。
： 隔离开关 ；
： 熔断器 ；
： 交流接触器 ；
其中，起开关作用的是 ；
起短路保护作用的是 ；
该电路只能控制电动的 单 向运转。

（2）分析该电路的启动和停止过程？
闭合——按下1——控制电路（4—5）闭合——（5—1）通电
——交流接触器（4—5）自锁——主触点闭合——电动机运转，按下2，停止

3、电力变压器常用的保护装置有哪些？（5分）
答：过电流保护；电流速断保护；差动保护；瓦斯保护；过负荷保护
4、三角降压启动原理及过程（15分）
时间继电器自动控制△降压启动控制线路

线路的工作原理如下：
降压启动：先合上电源开关。
Y线圈得电
Y常开触头闭合
线圈得电
自锁触头闭合自锁
主触头闭合
Y主触头闭合
电动机M接成Y形降压启动
Y联锁触头分断对△ 联锁
线圈得电
当M转速上升到一定值时，延时结束
常闭触头分断
Y线圈失电
Y常开触头分断
Y主触头分断，解除Y形连接
Y联锁触头闭合
△线圈得电

△联锁触头分断
△主触头闭合
对联锁
线圈失电
常闭触头瞬时闭合
电动机M接成△全压运行

停止时，按下2即可。
该线路中，接触器得电以后，通过的辅助常开触头使接触器得电动作，这样的主触头是在无负载的条件下进行闭合的，故可延长接触器主触头的使用寿命。
