数控车工中级理论知识考核试卷（六）
一、补齐视图：（题5分）

二、填空题：（20分，每小题2分）
1、 一个简单的车削固定循环程序段可以完成 、 、 、 ，这四种常见的加工顺序动作。
2、积屑瘤对加工的影响是、和。
3、工艺基准分为基准、基准和基准。
4、用于数控机床驱动的步进电动机主要有两类：式步进电动机和式步进电动机。
5、第一象限的圆弧的起点坐标为A（，），终点坐标为B（，），用逐点比较法插补完这段圆弧所需的插补循环数为。
6、在闭环数控系统中，机床的定位精度主要取决于 的精度。

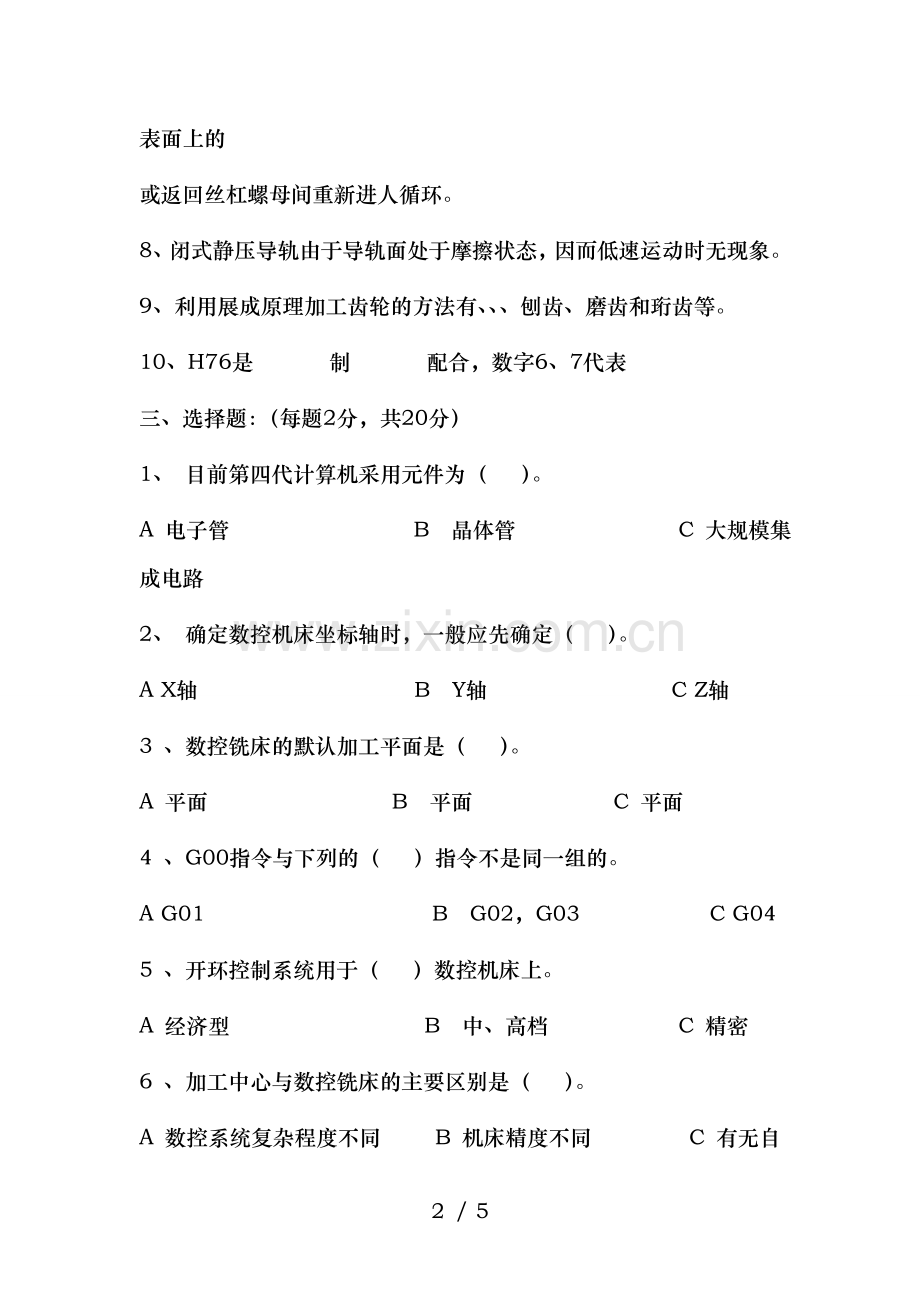

7、在外循环式的滚珠丝杠副中，滚珠在循环过程结束后通过螺母外表面上的
或返回丝杠螺母间重新进人循环。
8、闭式静压导轨由于导轨面处于摩擦状态，因而低速运动时无现象。
9、利用展成原理加工齿轮的方法有、、、刨齿、磨齿和珩齿等。
10、H76是 制 配合，数字6、7代表
三、选择题：（每题2分，共20分）
1、 目前第四代计算机采用元件为（ ）。
A 电子管 B 晶体管 C 大规模集成电路
2、 确定数控机床坐标轴时，一般应先确定（ ）。
A X轴 B Y轴 C Z轴
3 、数控铣床的默认加工平面是（ ）。
A 平面 B 平面 C 平面
4 、G00指令与下列的（ ）指令不是同一组的。
A G01 B G02，G03 C G04
5 、开环控制系统用于（ 　）数控机床上。
A 经济型 B 中、高档 C 精密
6 、加工中心与数控铣床的主要区别是（ ）。
A 数控系统复杂程度不同 B 机床精度不同 C 有无自动换刀系统
7 、采用数控机床加工的零件应该是（ ）。
A 单一零件 B 中小批量、形状复杂、型号多变 C 大批量
8、 G02 X20 Y20 10 F100；所加工的一般是（ ）。
A 整圆 B 夹角〈=180°的圆弧 C 180°〈夹角〈360°的圆弧
9 、数控车床中，转速功能字S可指定（ ）
A B C
10、下列G指令中（ ）是非模态指令。
A G00 B G01 C G04
四、判断题：（每题1分，共10分）
1、数控铣床加工时保持工件切削点的线速度不变的功能称为恒线速度控制。
2、由存储单元在加工前存放最大允许加工范围，而当加工到约定尺寸时数控系统能够自动停止，这种功能称为软件形行程限位。
3、点位控制的特点是，可以以任意途径达到要计算的点，因为在定位过程中不进行加工。
4、数控车床加工球面工件是按照数控系统编程的格式要求，写出相应的圆弧插补程序段。
5、伺服系统包括驱动装置和执行机构两大部分。
6、不同结构布局的数控机床有不同的运动方式，但无论何种形式，编程时都认为刀具相对于工件运动。（ ）
7、一个主程序调用另一个主程序称为主程序嵌套。
8、数控车床的刀具功能字T既指定了刀具数，又指定了刀具号。
9、数控机床的编程方式是绝对编程或增量编程。
10、数控机床用恒线速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。
五、问答题：（每题5分，共20分）
1． 什么是粗基准？粗基准选择的原则有哪些？
2． 为什么车螺纹时要设置升、降速段？
3． 为什么要用刀具半径补偿？刀具半径补偿有哪几种？指令是什么？
4． 什么是基孔制？H76的含义是什么？

六、计算题：（每题5分，共10分）
1、已知一对正确安装的外啮合齿轮机构，采用正常齿制，模数3，齿数Z1=21、Z2= 64，求传动比i12、中心距。
2、如图所示为零件的轴向尺寸，试计算：图中零件的封闭尺寸及公差。

七、编程题：（15分）
请编制下面零件的精加工程序。螺纹只车一刀。设精加工余量为21。
