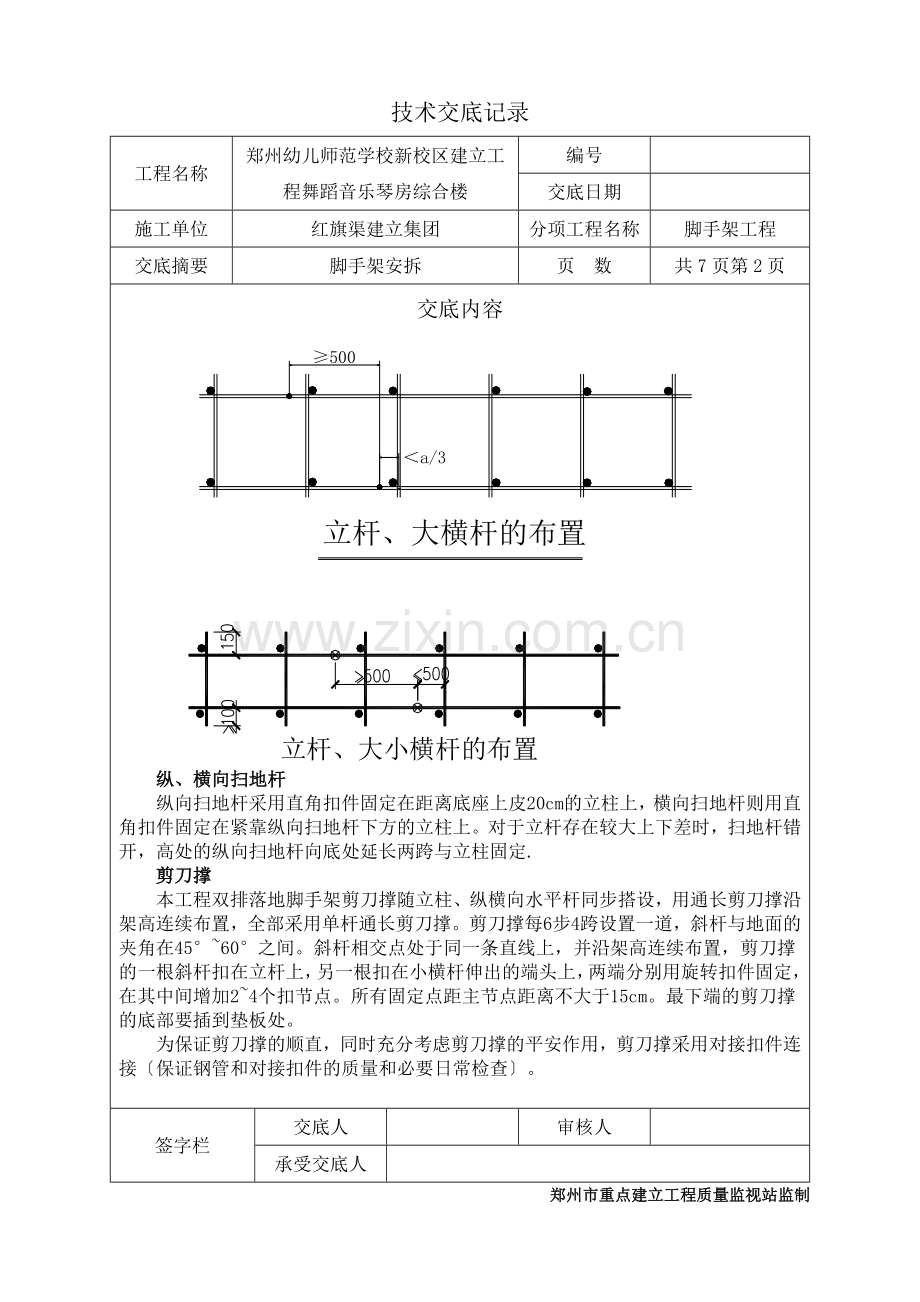

技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第1页交底内容主要参数结合本工程构造形式、实际施工特点，脚手架施工及使用功能确定：地上1～6层构造及装修施工阶段：待根底土方回填完毕后，沿建筑物四周搭设落地式双排单钢管脚手架，用于构造和装修施工，同时兼作平安防护。外双排脚手架搭设高度为25米00m，纵距为1.5m，大横杆间距m〔内设两道横杆〕。立杆双排整体式落地脚手架全部采用单立杆，立杆顶端高出构造栏杆至少1.5m。立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交织布置，两个相邻立柱接头防止出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3〔本工程取60cm〕。立杆在顶部搭接时，搭接长度不小于1m，必须等间距个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交织布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3〔本工程不大于50cm〕，大横杆在同一步架内纵向水平高差不超过全长的1/300〔本工程不超过50cm〕，局部高差不超过5cm。小横杆每一立杆与大横杆相交处〔主节点〕都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距一样，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10 cm，伸出里排大横杆距离构造外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第2页交底内容纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大上下差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定. 剪刀撑本工程双排落地脚手架剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°~60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2~4个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充分考虑剪刀撑的平安作用，剪刀撑采用对接扣件连接〔保证钢管和对接扣件的质量和必要日常检查〕。签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第3页交底内容脚手板立杆底座垫木平行于墙面放置，采用4000mm长硬木板。作业层脚手板采用松木，厚度不小于5cm，宽23~25cm，长度不小于3.5m的硬木板，两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。脚手板设置在三根横向水平杆上，并在两端8cm处用直径14号镀锌钢丝箍绕2~3圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离构造墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，防止出现探头及空挡现象。脚手板的对接、搭接构造要求见后8.2节：脚手架搭设的允许偏差和检验方法。连墙件连墙件采用刚性连接，垂直间距为3.6m，水平间距为4.5m。连墙件用φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。 φ25钢筋〔加工尺寸与悬挑架预埋件一样〕，用φ48×其与脚手架的连接采用直角扣件。签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第4页交底内容连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成45°~60°夹角。防护设施 ×6.0m 规格，用网绳绑扎在大横杆外立杆内侧。作业层平安网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18cm高的挡脚板。脚手架出入口的构造本工程一区及二区出入口设置在楼西侧，××4.5m〔长×宽×高〕的防护棚，上铺50mm厚的双层脚手板。在出入口两侧的内、外排立杆处分别增设一根立杆，并高于门洞口2步，立杆用短管斜撑相互联系，上方悬空立杆处增加一根斜杆，斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm以内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件，接长采用对接扣件。签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第5页交底内容签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第6页交底内容平安防护措施 1 电梯井洞口防护措施电梯井口设置不低于1.2m高的自闭式防护门，用φ12的螺纹钢筋，按照水平间距15cm，竖向间距20cm焊制而成，并在防护门上刷红油漆、挂牌。 2 构造临边防护措施在构造出入挑檐的门窗洞口处设置封闭式防护栏杆，使用材料采用φ48×3.5钢管。其高度不低于1.2m，立杆间距不大于1.5m，竖向每隔0.6m设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆满挂密目平安网，白天设警示牌、夜间设红色标志灯。 3 楼梯间防护措施楼梯的侧边利用脚手架做平安防护，架子立管从楼梯间内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。 4 防雷避电措施本工程脚手架接地、避雷措施执行?施工现场临时用电平安技术标准?〔JGJ 46-88〕标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。各设置4根避雷针，避雷针采用φ12镀锌钢筋制作，高度1.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成逼雷网络。接地线采用40×4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置尽量防止人员经常走动的地方，以防止跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Ω，同时注意检查与其他金属物或埋地电缆之间的平安距离不小于3m，以防止发生击穿事故。脚手架的搭设及撤除施工工艺落地式钢管脚手架搭设施工工艺 1 搭设顺序落地式双排脚手架的搭设顺序为：场地平整、夯实→定位设置通长脚手板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→铺脚手板→搭防护栏杆→绑扎平安网签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制技术交底记录工程名称郑州幼儿师范学校新校区建立工程舞蹈音乐琴房综合楼编号交底日期施工单位红旗渠建立集团分项工程名称脚手架工程交底摘要脚手架安拆页数共7页第7页交底内容 2 施工工艺定位定距：根据构造要求在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体构造的连墙件可靠拉结前方可撤除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直至连墙件搭设完毕前方可撤除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头，再立中间的一根，互相看齐后再立中间局部各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，应先立外排，后立内排。其余组件的搭设要求详见构造要求。脚手架的撤除施工工艺撤除作业应按确定的程序进展撤除：平安网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→小横杆→大横杆→立杆。不准分立面撤除或在上下两步同时撤除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。撤除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必须随脚手架撤除同步下降，严禁先将连墙件整层或数层撤除后再拆脚手架，分段撤除高差不应大于两步，如高差大于两步，应增设连墙件加固。撤除后架体的稳定性不被破坏，如附墙杆被撤除前，应加设临时支撑防止变形，撤除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后撤除连墙件。签字栏交底人审核人承受交底人郑州市重点建立工程质量监视站监制
