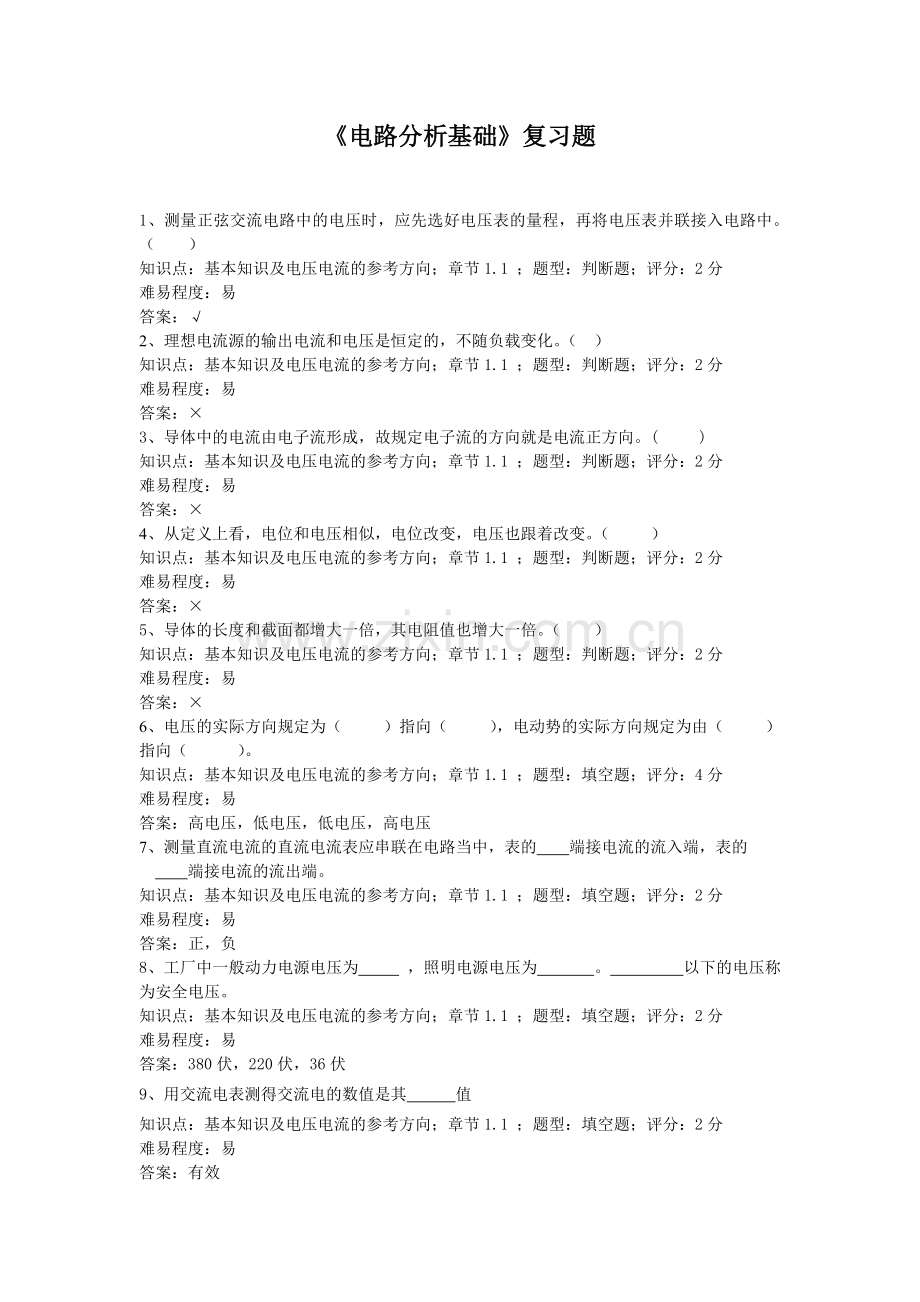

《电路分析基础》复习题

1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分
难易程度：易
答案：√
2、理想电流源的输出电流和电压是恒定的，不随负载变化。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分
难易程度：易
答案：×
3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。( )
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分
难易程度：易
答案：×
4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分
难易程度：易
答案：×
5、导体的长度和截面都增大一倍，其电阻值也增大一倍。（ ）
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分
难易程度：易
答案：×
6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：4分
难易程度：易
答案：高电压，低电压，低电压，高电压
7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的
端接电流的流出端。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分
难易程度：易
答案：正，负
8、工厂中一般动力电源电压为 ，照明电源电压为 。 以下的电压称为安全电压。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分
难易程度：易
答案：380伏，220伏，36伏
9、用交流电表测得交流电的数值是其 值
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分
难易程度：易
答案：有效

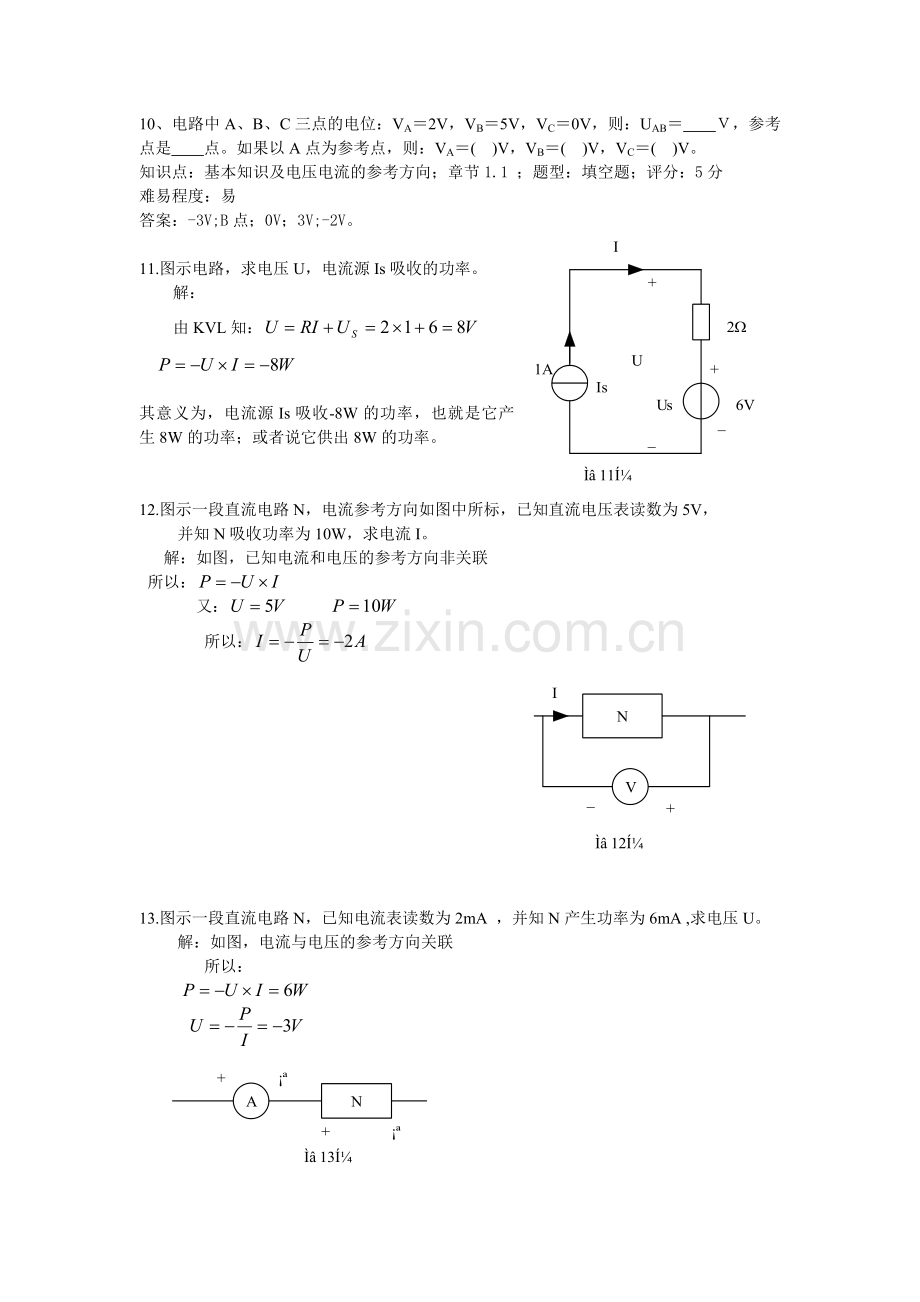

10、电路中A、B、C三点的电位：VA＝2V，VB＝5V，VC＝0V，则：UAB＝ Ｖ，参考点是 点。如果以A点为参考点，则：VA＝( )V，VB＝( )V，VC＝( )V。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：5分
难易程度：易
答案：-3V;B点；0V；3V;-2V。

11.图示电路，求电压U，电流源Is吸收的功率。
解：
由KVL知：

其意义为，电流源Is吸收-8W的功率，也就是它产生8W的功率；或者说它供出8W的功率。

12.图示一段直流电路N，电流参考方向如图中所标，已知直流电压表读数为5V，
并知N吸收功率为10W，求电流I。
解：如图，已知电流和电压的参考方向非关联
所以：
又：
所以：

13.图示一段直流电路N，已知电流表读数为2mA ，并知N产生功率为6mA ,求电压U。
解：如图，电流与电压的参考方向关联
所以：

14. 图示电路，已知U=28V，求电阻R。
解：由KCL知：

对回路由KVL知：

由上面几式得：

15.求图示各电路的开路电压。
解:：a 由题知：

b 由KCL知：
由KVL知：
所以：

C 由KCL知：

16. 求图示各电路中的电流。
解；a 由题有：

所以：

b 由图知：

所以：

c 由KCL知：
对回路列KVL有：

由上面几式得：

d 由KCL知：
由图知：
所以：

所以：
17.图示电路。
(1)求Is Us电源产生的功率。
(2)若R=0,问(1)中所求的两功率如何变化。
解: (1) Us上电压与电流参考方向关联
所以：

对回路由KVL有：

（2）若，
回路的KVL方程为：

18.将图示各电路对ab端化为最简形式的等效电压源形式和等效电流源形式。
解：

题18a图解

题18b图解

19.图示电路，求电位Va、Vb及Is产生的功率Ps。

题19图 题19图解

解：等效变换后如图
所以：

所以：
20. 图示电路为含有受控源的电路，求电流i。
解：对回路列KVL方程有：

所以：

21.图示电路，已知R1=2Ω,R2 =4Ω,R3=R4=1Ω,求电流i

解：原电路图等效为如下

对回路列KVL有：

解得：

22.图示电路，求电流I1 I2 ,I3 .
解:对节点a列KCL有:

对两个网孔列KVL方程有:

解上面3个方程得:

23.图示电路，网孔电流如图中所标，试列写可用来求解该电路的网孔方程。
解：依题意对网孔A ，B，C分别列
写KVL方程有

整理后得到：

24.求如图所示电路中的流i
解：如图：由KCL有：

对回路列KVL方程有：

由上面两式解得：

25.求如图所示电路中的u
解：选取如图所示的参考点,
所以：
对节点c有：

解得：
所以：

26.如图所示电路，用叠加定理求电流I。

题26图解

解：（1）：由叠加定理知：
（2）：在图a中：
对回路列KVL方程得：
由上面两式得：
（3）：在b图中： 所以：
所以：
由此：

27.如图所示电路，试画出ab端戴维宁与诺顿等效源。

题27图解

解：（1）由叠加定理知：
（2）在a图中：容易求得：
（3）在b图中：容易求得：
（4）求等效电阻：在原电路中把电流源开路，电压源短路。如图c所示：
由图c求得：
（5）由上面知：
所以：等效电路图如下所示：

28.如图示电路，求：
（1）Rx=3Ω时的电压Uab；
（2）Rx=9Ω时的电压Uab。

题28图 题28图解a

题28图解b 题28图解c

解：（1）把原电路的支路ab去掉；其开路电压为UOS，如图a所示：
则：
（2）把原电路中电压源短路，电流源开路，其等效电阻为：Rab；
在图b中容易求得：
（3）画出戴维南等效电路如图c所示。
所以：
所以：时；
时；
29.如图示电路，设二极管VD正向电阻为零，反向电阻为无穷大，求a点
的电位Va。
解：（1）自c ,d两点断开电路：
则：

所以：
所以二极管处于导通状态；所以c,d间用导线代替二极管；
所以：

由上面两式解得；

30.如图所示电路，求负载电阻RL上消耗的功率PL。

解：（1）求RL短路后的电流Isc：电路如（a）所示：列出网孔方程

求出Isc=4A
（2）把原电路中的电压源短路，电流源开路，其等效电阻记为RO。
在图B中容易求得：
（3）于是原电路的诺顿等效电路为为：如C图所示
所以：
所以：

31.如图示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，并求出该最大功率PLmax。

解：（1）将原电路中的支路ab去掉，记其开路电压为Uoc，参考方向上正下负
则 所以：

（2）去掉ab支路后，在ab间加一电流激励源IS。
在a图中：
对回路有：
所以：
（3）所以原电路可等效为b图所示；由最大功率传输定理知：
当时

32.写出下列相量代表的正弦信号的瞬时值表达式（设角频率为）：
（1）

所以：
（2）

所以：
（3）

所以：
（4）

所以：

33.写出下列相量代表的正弦信号的瞬时值表达式（设角频率为）：
（1）

所以：
（2）

所以：
（3）

所以：
（4）

所以：

34.图示正弦稳态电路中，已知，，，。试求电流，，。

解：由KCL知：

所以：

所以：
由KCL知：

35.RLC串联电路如图所示，已知电流，电压，角频率
。求电容C。

解：由题知：

又：
所以： 由： 所以：

36.如图所示相量模型电路，已知， ，，，。
（1）求电流源两端电压。
（2）将a,b短路，求电流和此时电流源两端电压。
解：（1）由图知：

所以：

所以：
（2）ab短路后其等效图如题36图解所示：

所以：

37.正弦稳态相量模型电路如图所示。已知，。
求电流相量。
解：原电路可等效为图解所示电路：
则：
求时：在原图中有：
又：
所以：

38.如图所示相量模型电路，已知，求，并说明电路的性质。
解：由图知：

所以：
因为整个电路中的负载阻抗为：
所以电路为电容性。

39.图示正弦稳态相量模型电路，已知，。求节点
1，2的电位。
解：由图知：
对节点1由：
所以：

40.如图所示Y-Y对称三相电路，已知。求线电压，线电流，以及三相负载吸收的总功率。

题40图
解：对称Y-Y三相电路线电压有效值等于有效值的倍；线电流有效值等于相电流有效值。所以

41.一个Y-Y连接三相四线制电路。三相电源是对称的，相序为A-B-C，已知V，不对称三相负载分别为，，。试求三个线电流及中线电流。设中线阻抗可以忽略不计。
解：由于供电线路是三相四线制，所以各负载上的线电压等于对应各电源的相电压，即有
；；
于是，

42、图1-5所示电路a、b端口的等效电阻为 Ω。

题42图
知识点：电源元件及其等效变换和分析；章节1.4 ；题型：填空题；评分：2分
难易程度：偏难
答案：4Ω
43、图示电路中5V电压源发出的功率P等于 。

题43图
知识点：电源元件及其等效变换和分析；章节1.4 ；题型：填空题；评分：2分
难易程度：偏难
答案：15W
44、要使图示电路中的， 应为_________, 应为_________。

知识点：电源元件及其等效变换和分析；章节1.4 ；题型：填空题；评分：6分
难易程度：易
答案：7；4.5

45、电路理论分析的对象是_______。
A.实际电路     B.电路模型    C.电路   D.以上说法都不对
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：选择题；评分：2分
难易程度：易
答案：B
46、将一个、的电阻接于直流电路，则该电阻所允许的最大电流与最大电压分别应为
A. B.
C. D.
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：选择题；评分：2分
难易程度：易
答案：B
47、设电路的电压与电流参考方向如图1所示，已知，则电压与电流的实际方向为答( )
A.点为高电位,电流由a至b
B. 点为高电位,电流由b至a
C. b点为高电位,电流由a至b
D. b点为高电位,电流由b至a
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：选择题；评分：2分
难易程度：易
答案：C

48、一个理想独立电流源的基本特性是: 答( )
A. 其输出电流与端电压无关; 端电压可为任意值, 取决于外电路
B. 其输出电流与端电压有关; 端电压不为任何值, 取决于电流源
C. 其输出电流与端电压无关; 端电压必定与电流方向一致
D. 其输出电流与端电压有关; 端电压未必与电流方向一致
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：选择题；评分：2分
难易程度：易
答案：A
49、通过一个理想独立电压源的电流数值及其方向
A. 可为任意值, 仅取决于外电路, 与电压源无关
B. 可为任意值, 仅取决于电压源, 与外电路无关
C. 必定大于零, 取决于外电路与电压源本身
D. 可为任意值, 取决于外电路与电压源本身
知识点：电源元件及其等效变换和分析；章节1.4 ；题型：选择题；评分：2分
难易程度：易
答案：D
50、一个理想独立电流源, 其两端的电压大小及方向
A. 可为任意值, 仅取决于外电路, 与电流源无关
B. 可为任意值,取决于电流源本身, 与外电路无关
C. 心定大于零, 取决于外电路与电流源本身
D. 可为任意值, 取决于外电路与电流源本身
知识点：电源元件及其等效变换和分析；章节1.4 ；题型：选择题；评分：2分
难易程度：易
答案：D
51、一段导体的电阻为，将其对折后的等效电阻为
A.　　　B．　　   C．　　 　D．
