过程检测系统-第七课.ppt

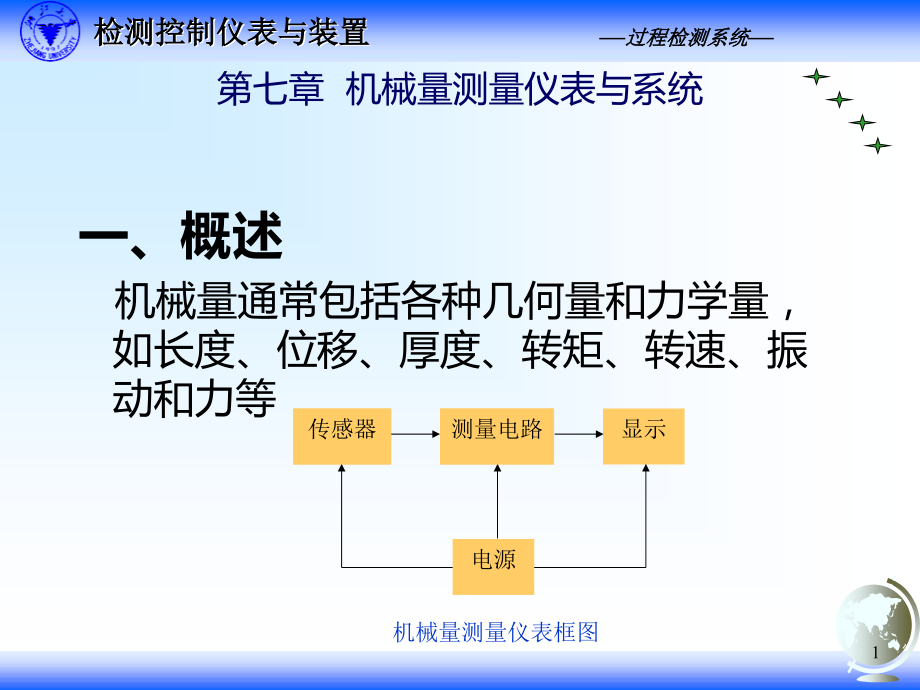

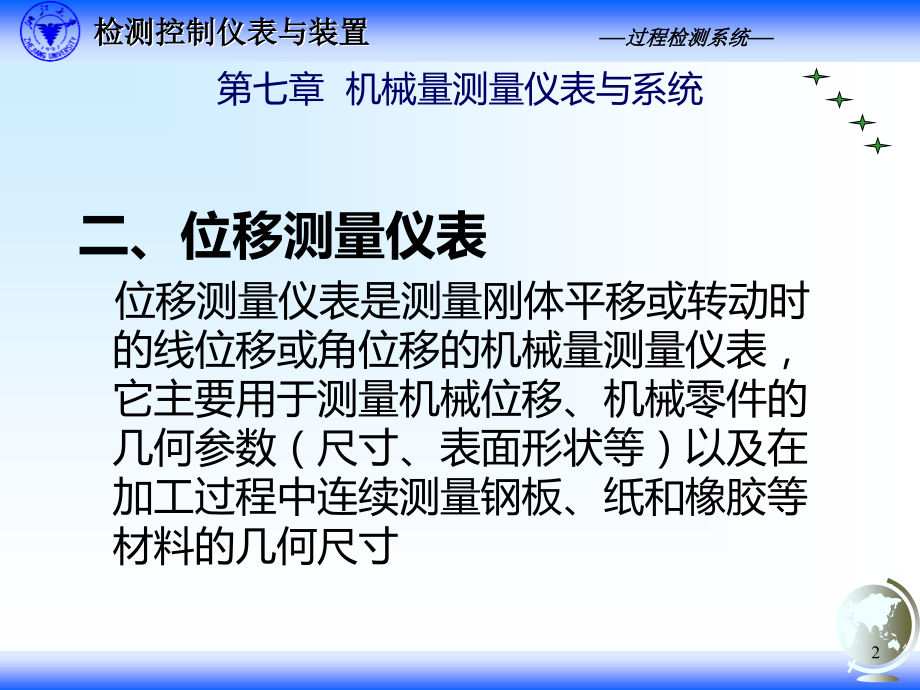

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,过程检测系统,检测控制仪表与装置,第七章 机械量测量仪表与系统,一、概述,机械量通常包括各种几何量和力学量，如长度、位移、厚度、转矩、转速、振动和力等,传感器,测量电路,显示,电源,机械量测量仪表框图,传感器,测量电路,1,第七章 机械量测量仪表与系统,二、位移测量仪表,位移测量仪表是测量刚体平移或转动时的线位移或角位移的机械量测量仪表，它主要用于测量机械位移、机械零件的几何参数（尺寸、表面形状等）以及在加工过程中连续测量钢板、纸和橡胶等材料的几何尺寸,2,第七章 机械量测量仪表与系统,电容式位移检测仪表,电容式位移传感器,有改变电极工作面,积和变极间距离两,种方式,电容式位移传感器,3,第七章 机械量测量仪表与系统,光纤式位移检测传感器,位移,0,光峰区,后坡区,前坡区,输出,光纤位移检测的输出特性,光纤位移传感器,4,第七章 机械量测量仪表与系统,激光扫描测长仪,测量仪常用来实现非接触式的外形尺寸的测量,5,第七章 机械量测量仪表与系统,三、厚度测量仪表,接触式厚度测量仪表,滚轮接触式电感厚度计,超声波测厚仪,脉冲,被测件,探头（换能器）,超声波测量厚度原理图,超声波测厚仪,6,第七章 机械量测量仪表与系统,非接触式厚度检测仪表,高频涡流测厚仪,这种测厚仪采用了差动测量方,式，可以减少被测材料在运动,中因抖动所引起的误差,涡流测厚仪,7,第七章 机械量测量仪表与系统,射线式测厚仪,射线式测厚仪的原理,是利用被测件对射线,的吸收大小与其厚度,有关这一原理来测量,厚度,探测器,微处理器系统,放射源,被测材料,显示,射线式测厚仪原理图,8,第七章 机械量测量仪表与系统,四、力测量仪表,一类是测量某些物质受力作用时其固有物理性质发生变化，从而测得作用力的大小,如压电式、磁弹性式和振弦式等力传感器,另一类是利用被测力使弹性体变形，通过测量变形的程度来测出被测力的大小,如各种基于弹性元件的力传感器,9,第七章 机械量测量仪表与系统,振弦式测力计,通过检测振弦的,振动频率来测量,所受到的力,振弦式测力计,10,第七章 机械量测量仪表与系统,五、转矩测量仪表,转矩的测量是基于机器转轴在承受转矩时产生扭应力或扭转角位移的原理,扭应力式（电阻应变式、磁弹性式等）,扭转角位移式（相位差式、振弦式等）,11,第七章 机械量测量仪表与系统,六、振动与加速度测量仪表,振动的测量包括测量机械系统某些选定点上的振幅（位移、速度、加速度）、频率、相位、振动的时间和频谱等,振动测量按振动信号和转换方式可分为,12,第七章 机械量测量仪表与系统,电测法,光测法,机械测振法,按测量理论分类又可分为,相对测振法,将振动传感器置于被测振动物体之外的基准位置上，对被测的振动物体进行测量,13,第七章 机械量测量仪表与系统,绝对测振法,采用弹簧和质量块系统的惯性式传感器，传感器被固定在被测物体上进行测量，常用的加速度计就是采用这一方法,压电式加速度计,集成加速度计,14,第七章 机械量测量仪表与系统,七、转速表,转速表主要用于测量旋转体在单位时间内的转速,按工作原理分,转速变换为角位移量的离心式、磁性式测速仪,利用人眼视觉暂留现象的频闪式测速仪,转速变换成电压的测速电机,15,第七章 机械量测量仪表与系统,转速变换为脉冲频率的脉冲式转速表（如光电式）,光电转速传感器,16,
