盐化工新区教堂侧墙裂缝灌浆施工方案.doc

上传人:精*** 文档编号:974170 上传时间:2024-04-09 格式:DOC 页数:12 大小:50KB
下载 相关 举报

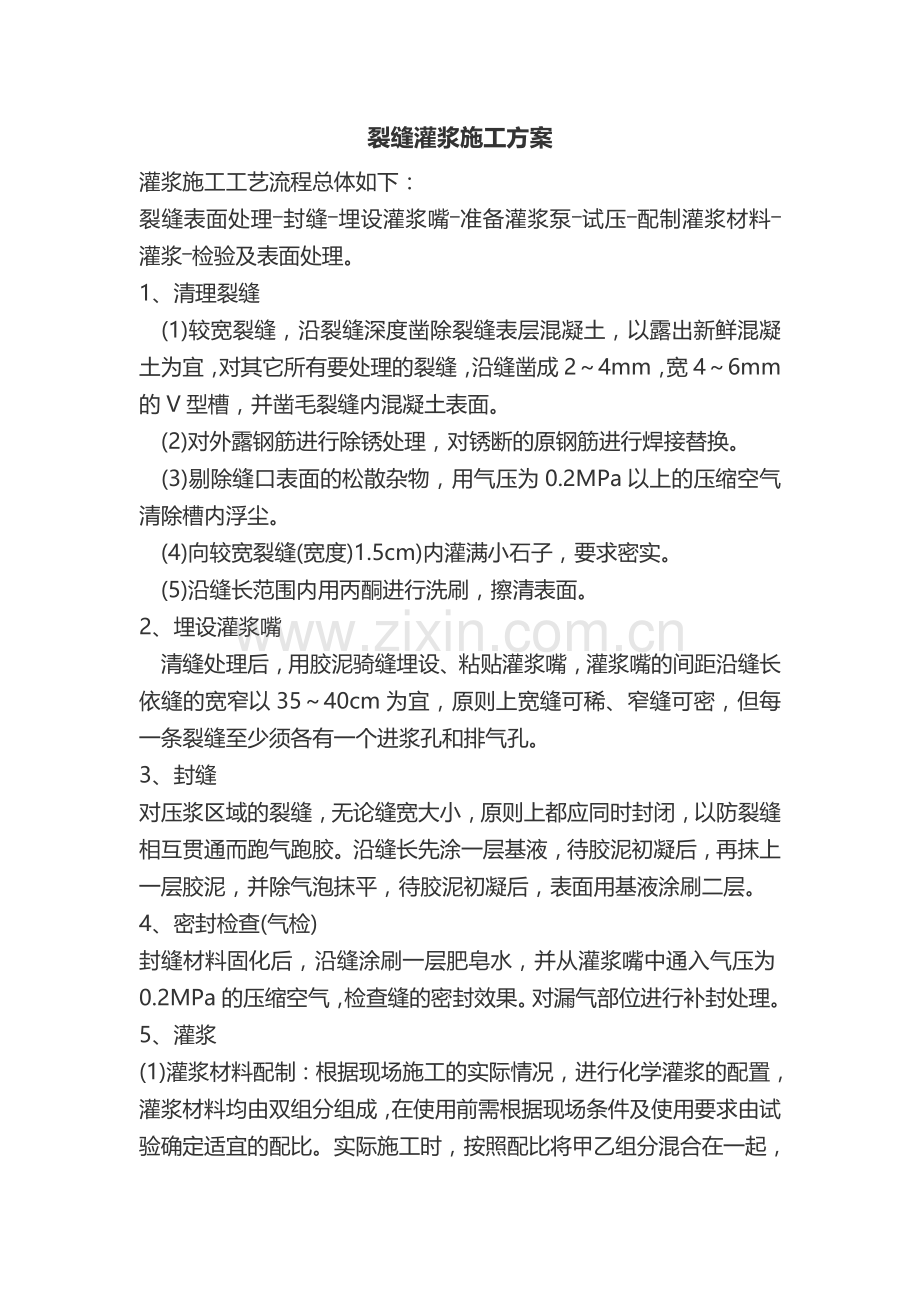

盐化工新区教堂侧墙裂缝灌浆施工方案.doc_第1页
第1页 / 共12页
盐化工新区教堂侧墙裂缝灌浆施工方案.doc_第2页
第2页 / 共12页
盐化工新区教堂侧墙裂缝灌浆施工方案.doc_第3页
第3页 / 共12页
盐化工新区教堂侧墙裂缝灌浆施工方案.doc_第4页
第4页 / 共12页
盐化工新区教堂侧墙裂缝灌浆施工方案.doc_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、裂缝灌浆施工方案灌浆施工工艺流程总体如下:裂缝表面处理封缝埋设灌浆嘴准备灌浆泵试压配制灌浆材料灌浆检验及表面处理。1、清理裂缝(1)较宽裂缝,沿裂缝深度凿除裂缝表层混凝土,以露出新鲜混凝土为宜,对其它所有要处理的裂缝,沿缝凿成24mm,宽46mm的V型槽,并凿毛裂缝内混凝土表面。(2)对外露钢筋进行除锈处理,对锈断的原钢筋进行焊接替换。(3)剔除缝口表面的松散杂物,用气压为0.2MPa以上的压缩空气清除槽内浮尘。(4)向较宽裂缝(宽度)1.5cm)内灌满小石子,要求密实。(5)沿缝长范围内用丙酮进行洗刷,擦清表面。2、埋设灌浆嘴清缝处理后,用胶泥骑缝埋设、粘贴灌浆嘴,灌浆嘴的间距沿缝长依缝的宽

2、窄以3540cm为宜,原则上宽缝可稀、窄缝可密,但每一条裂缝至少须各有一个进浆孔和排气孔。3、封缝对压浆区域的裂缝,无论缝宽大小,原则上都应同时封闭,以防裂缝相互贯通而跑气跑胶。沿缝长先涂一层基液,待胶泥初凝后,再抹上一层胶泥,并除气泡抹平,待胶泥初凝后,表面用基液涂刷二层。4、密封检查(气检)封缝材料固化后,沿缝涂刷一层肥皂水,并从灌浆嘴中通入气压为0.2MPa的压缩空气,检查缝的密封效果。对漏气部位进行补封处理。5、灌浆(1)灌浆材料配制:根据现场施工的实际情况,进行化学灌浆的配置,灌浆材料均由双组分组成,在使用前需根据现场条件及使用要求由试验确定适宜的配比。实际施工时,按照配比将甲乙组分

3、混合在一起,用搅拌器搅拌均匀后即可使用。一般情况下,灌浆材料配制后宜在二个小时内用完,故配制材料以一次性用量为宜。(2)灌浆工艺:启灌之前,先接通管道,打开所有灌浆嘴上阀门,用气压为0.2MPa以上的压缩空气将管道及裂缝吹干净。灌浆顺序自上而下,由一端向另一端依次连续进行。灌浆压力以0.20.4MPa为宜,压力逐渐升高,防止骤然加压使裂缝扩大。6、灌注操作程序(1)接通管道;(2)将配制好的胶浆注入灌浆罐;(3)打开储气瓶阀门,调节压力;(4)打开灌浆罐通向灌浆嘴的阀门;(5)待相邻灌浆嘴冒浆后关闭此嘴的阀门,以下依次进行;(6)当出浆率小于0.1L/min时,持压510min后,即可停止该缝

4、的压浆,关闭压浆嘴阀门。进行灌浆封闭的缝要进行取芯抽样或开孔内窥镜检查,以保证灌浆封闭质量。7、宽度小于0.10mm的裂缝进行封闭处理对于宽度小于0.10mm的裂缝,无论其裂缝大小,在进行裂缝的灌浆过程时,一并封闭,不需要做处理。对外表颜色较深的原封缝物均要清除干净,重新采用107胶或801建筑胶水泥浆(混白水泥)刮抹,要求颜色与原混凝土表面颜色相近,外观平整。对于裂缝较多,可布置工作面的现场,可采用气泵-灌浆罐进行灌浆。对于裂缝不多,或工作面较小的情况下,可采用便携式灌浆泵进行灌浆。我们经常可从隧道.地下道及各种不同型态建筑构造物上,发现诸多的漏水现象,然而传统式施作工法,所达到的效果往往只

5、有处理表面510cm的阻挡效用,却无法达到一定程度上的,深层填补与止水作用,在一段时间后又会再产生二次或三次漏水。这是因为从隧道或构造物外侧土壤内与地盘流出之地下水,经由裂缝.二次接缝.包泥处或蜂巢等处流出,止水行为若不能达到深层的固结与封填并加以阻挡,则将很难达到长久止水效能。所以近年来台湾以采用逆行性高压止水工法,效果卓越,广为建筑界.营造界一些重大建设工程之业主接受;如地下铁.卫生下水道.捷运系统等,甚至一般建筑工地及民宅修护等。水溶性灌止漏剂为一种不含溶剂之单剂型环保无毒性聚胺基甲酸乙脂TDI为基材之亲水性发泡止水剂,在与水作用后,迅速膨胀填筛其裂缝或蜂巢等,达到止水之目的。由于浆液遇

6、水后即产生化学反应,并产生二氧化碳气体,造成体积迅速膨胀,产生较大膨胀压力,并促进浆液二次膨胀,加大扩散范围,最终交联生成不溶于水的聚合体,即有一定强度的凝胶体。这类高效灌浆材料是其他化学浆液(如丙烯氨.水玻璃类.木质素类.醛树脂类等)所没有的优点,因此广泛应用于土木工程建筑中的锚固、加固.密封、防水等工程上。 二.说明: 水溶性灌止漏剂属于TDI为主之单液型聚胺脂发泡止水浆材可用于地盘改良,如砂层易塌陷流失地层,可先灌注水溶性灌止漏剂与砂完全混合固化,形成一胶质弹性体,如开挖时不致造成砂层塌陷。水溶性灌止漏剂系属于亲水性,与水作用后,迅速膨胀堵塞其裂缝,达到止水之目的;亦可与低量催化剂配合使

7、用,依实际施工需要来调整发泡速度,以期达到止漏之功用。水溶性灌止漏剂与水反应形成一止水胶体,具有止漏水及填补缝隙之功能;水溶性灌止漏剂与水作用以1比1、1比5、甚至1比12的比例混合,整个产品的特性如下: 优点:1.黏度愈低愈好,可使得喷涂设备管内不因黏度不断提高而造成堵塞且容易施工、操作性佳。 2.与水互溶性很好,如此不易造成缝隙内有残余的水份存在,长时间会破坏发泡体,造成二次漏水。 3.反应性佳,与水反应约30120秒完成胶化,35小时可完成硬化。 4.安定性佳,在开封后,可以在施工的时间内不会变坏;未开封时,产品可储存长达半年以上不会变质。 5.与混凝土接着性好,不会与混凝土脱层,完全胶

8、着。 6.可与偏酸或偏堿甚至海水的水质反应而不影响发泡体的物化性。 7.结构性强、韧性高,可长时间耐水。 水溶性灌止漏剂产品的特性如下: 1.与水接触立刻起化学反应而膨胀。 2.低膨胀率、高韧性。 3.与基材黏着力强且抗化学性佳(可抗饮用水、海水、废水、稀释之酸硷性化学品)。 4.本产品反应完成后无毒性。 三.特性: 1.止水剂与水的混合比例、温度会影响凝结时间及强度和胶体干缩现象甚巨。水量多寡与凝结时间成正比.与止胶体强度成反比和止胶体干缩现象成正比;温度高低与凝结时间成反比.与止胶体强度成正比。 2.硬化后的膨胀体能抵抗弱酸、弱硷,对沥青填缝材、止水材、混凝土等皆能适用。水溶性灌止漏剂最适

9、用于地下水位以下的位置,因材料本身可长时间耐水及亲水性。 四.范围及用途:可使用于连续壁、隧道、箱涵、裂缝、伸缩缝、地下室、发丝裂缝、浅盾隧道、窗框、内外壁、水库、港湾工程、顶板、地盘改良、环片止水等。 1.封填混凝土构件上干、湿之裂缝,实际切合所有接触面。 2.阻绝漏水。 3.封填潮湿之接缝。 4.有水压式地下水流之裂缝注射,可配合催化剂使用,在3秒内形成泡沫,与水接触后2分钟内,可完全膨胀及凝固。 使用范围:1、 工作缝、墙与梁裂缝、管边、裂缝等的部位止漏。2、 施工缝漏水处理。3、 蜂巢漏水处理。4、 结构体漏水处理。5、 窗框漏水处理。6、 地下室漏水处理。7、 废水处理外窗止漏。8、

10、 连续壁止漏。一、高压注浆技术特点1、高压灌浆防水堵漏新技术简述高压灌浆堵漏就是利用机械的高压动力, 将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中,当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结,这样固结的弹性体填充混凝土所有裂缝,将水流完全地堵塞在混凝土结构体之外,以达到止水堵漏的目的。高压灌浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术,是发达国家水溶性灌浆材料使用的新型工艺。2、高压灌浆堵漏原理:水溶性聚氨酯化学灌浆材料是由过量的多元异氰酸酯和多羟基化合物预先制成含有游离异氰酸基团的低聚的氨基甲酸预聚体。常用的多异氰酸酯有TDI、MDI、PAPI等3种。多羟基化合物采用聚醚

11、,它的官能团和分子量可以有好几种。浆液灌入混凝土裂缝后,与渗漏水相遇发生化学反应,放出二氧化碳,并形成脲的衍生物。从而达到防渗堵漏的目的。水溶性聚氨酯化学灌浆材料是一种底黏度,单组份合成高分子聚氨酯材料,形态为浆体,它有遇水产生交联反应,发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙(包括肉眼难以觉察的)填满,遇水后(注水)伴随交联反应,释放大量二氧化碳气体,产生二次渗压,高压推力与二次渗压将弹性体压入并充满所有缝隙,达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种,用一般材料不能根治渗漏,使用高压灌浆堵漏技术后一次堵漏成功。3、高压灌

12、浆堵漏作用机理对裂缝形成化学链结。对表面的孔隙形成高强度锚栓。高压力的推挤下填充所有裂缝。4、高压灌浆堵漏技术运用特点高度成品化;操作简捷;可四季施工;无毒无污染;费用合理。二、施工主要应用材料:选用江苏省淮安市博隆防水材料有限公司生产的水溶性聚氨酯化学灌浆材料1、材料简介该产品外观为浅黄色至琥珀色透明液体,它是由聚氨酯预聚物与多种助剂配合而成的单组。分堵漏化灌材料,一种快速高效既能堵漏防渗又能固结补强的高分子弹性材料。可应用于各种工程中起堵水防渗加固作用。2、材料特点该材料具有良好的亲水性,能与水反应,同时生成CO2气体,并逆水而上沿来水通道渗透扩散,与周围的混凝土、砂、土等固结,快速硬化形

13、成不透水的固结层,已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。该材料与混凝土及土粒粘结力大,可制得高强度的弹性固结体,因此能充分适应地基或其他基层的变形,使其不易发现龟裂、崩塌而得到加固初强;在含水的结构中浆液不会被冲散,在其反应过程中,由于气体的扩散使有效固结区迅速增大,可得到比其他类型化学浆液大的多的固结体;根据工程不同的需要,可调节化灌液体的粘度,对于混凝土工程,如遂道、大坝等细小裂缝注浆后浆液能很快渗透进去,形成粘结牢固,抗渗性好、强度大的固结体;浆液的固化速度可根据施工需要调节;施工时采用单组分灌浆设备,易清洗,工艺简单易行,综合费用较低;固结体在水中浸泡对人体无害、无

14、毒,无污染。3、材料技术指导项目技术指标外观浅黄琥珀色透明液体密度:g/m31.01.10粘度,20,Mpa.s100400凝胶时间几十秒几十分粘结强度Mpa1.0膨胀率,%300包水量15倍三、施工组织:1、本工程实行项目经理负责制。2、施工管理体制:工程项目负责人:施工负责人:技术质量负责人:四、施工操作工艺及要点(1)施工工艺:确定漏水点清理渗漏基面钻孔清洗安装灌浆接嘴高压灌注发泡浆料观察补漏拆灌浆嘴槽孔修补检查完成补漏(2)施工要求:1、检查:仔细检查漏水部位,清理渗漏部位附近的污物,以备灌浆。2、布孔:在漏水部位打灌浆孔,对深层裂缝可钻斜孔穿过缝面,一般孔距为。3、埋嘴封缝:埋设注浆

15、嘴,用快干水泥封闭。4、灌浆:根据渗漏部位的具体情况确定灌浆压力、灌浆量。用堵漏注浆泵将本产品灌入裂缝,当全邻孔出现纯浆液时,移至邻孔,在规定的压力下灌浆,直至压不进为止(注入率0.01L/min),随即关闭阀门。(一般灌浆压力0.3Mpa)。5、7小时后检查渗漏部位有无渗水,无渗水将灌浆嘴折断,用快干水泥将基面封闭、抹平。五、注意事项:(1)施工注意事项1、注浆时,注浆管应埋放合理,密切注视压力以防爆管。2、操作人员应配戴眼镜、口罩、手套等劳保用品,以防止浆液溅入眼内。(2)对化学灌浆材料的保管的注意事项:1、化学灌浆材料应密封储存在冷暗的库内,并有专人保管,保管人员应熟悉材料的性质。2、装

16、有材料的容器应贴上明显的标签,并需分类存放。3、存放化学灌浆材料的地方应严禁烟火。(3)化学灌浆工作人员应注意下列事项:1、工作人员应戴防毒面具、橡皮手套,并穿长统靴和抗酸工作服。2、在工作中如有疲倦、脚起泡、手趾麻木、头晕等感觉应立即脱离现场,到空气新鲜的地方静卧休息。3、遇浆液或粉末进入眼睛或触及皮肤时,应迅速用大量的清水冲洗,如有疼痛现象应立即医疗。4、吃饭之前必须立即洗手,工作后应洗澡。5、要注意不使浆液流入排水沟及江河中,以免污染水质。六、质量保证措施1、严格把好材料质量关,使用的化学灌浆材料,具有产品合格证、说明书和技术报告,经现场抽样复试合格后方可施工,绝不使用伪劣产品。2、严格

17、操作规程和技术规范,施工中不偷工减料。3、坚持检查验收制度,坚持自检、互检和专检。七、安全措施1、本工程采用的注浆堵漏剂及辅助材料均为易燃品,施工现场及料库严禁吸烟,并备有足够数量的消防器材。2、进入施工现场所有人员均带有安全帽。3、进入施工现场前对所有施工人员进行安全教育,做到人人讲安全、人人保安全、将安全工作制度化、标准化、规范化。八、文明施工管理(一)队伍管理1、施工人员在施工区域活动,严禁进入非施工区域。2、所有施工人员统一工作服,列队进出施工现场。3、施工人员进行岗前培训,遵守甲方的有关规定。(二)施工现场管理1、易燃品与其它产品应分开存放。2、材料堆放整齐。3、做好现场管理,废弃物
