绵竹市质监局办公检验、检测中心
红外对射系统设计
1红外对射系统
红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。红外光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法传输很远距离（600米内）。
　　利用光束遮断方式的探测器 当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警，它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。通常以10米/秒的速度来确定最短遮光时间。若人的宽度为20厘米，则最短遮断时间为20毫秒。大于20毫秒报警，小于20毫秒不报警。
　　目前，常见的主动红外探测器有两光束、三光束、四光束，距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”，主要应用于厂矿企业和一些特殊的场所。
2红外对射系统原理
主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态的装置，叫主动红外入侵探测器。
主动红外发射机通常采用红外发光二极管作光源，其主要优点是体积小、重量轻、寿命长，交直流均可使用，并可用晶体管和集成电路直接驱动。现在的主动红外入侵探测器多数是采用互补型自激多谐振荡电路作驱动电源，直接加在红外发光二级管两端，使其发出经脉冲调制的、占空比很高的红外光束，这既降低了电源的功耗，又增强了主动红外入侵探测器的抗干扰能力
　　主动红外接收机中的光电传感器通常采用光电二极管、光电三极管、硅光电池、硅雪崩二极管等，按GBl0408．4—2000《入侵探测器 第4部分：主动红外对射入侵探测器》规定：“探测器在制造厂商规定的探测距离工作时，辐射信号被完全或按给定百分比遮光的持续时间大于40ms时，探测器应产生报警状态。”为什么要给出一个范围呢?原因是不同的使用部位可以设定(调节)不同的最短遮光时间，这有益于减少系统的误报警。
主动红外对射发射机所发红外光束定发散角，在GBl0408.4—2000标准中规定：“室内使用时，发射机与接收机经正确安装和对准，并工作在制造厂商规定的探测距离，辐射能量有75％。被持久地遮挡时，接收机不应产生报警状态。”为了减少由此引起的误报警，安装使用中应让发射机与接收机轴线重合。

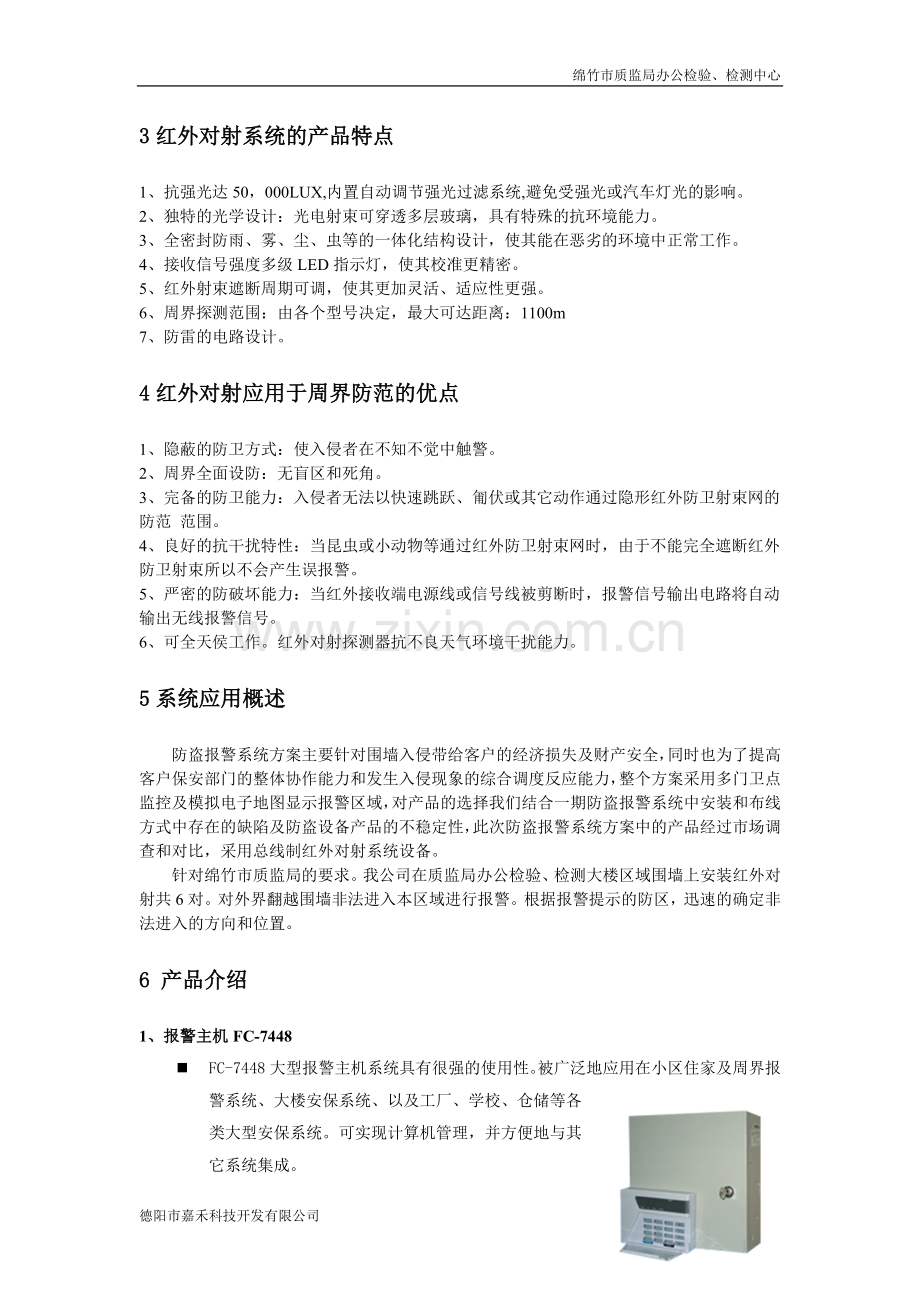

3红外对射系统的产品特点
1、抗强光达50，000LUX,内置自动调节强光过滤系统,避免受强光或汽车灯光的影响。
2、独特的光学设计：光电射束可穿透多层玻璃，具有特殊的抗环境能力。
3、全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。
4、接收信号强度多级LED指示灯，使其校准更精密。
5、红外射束遮断周期可调，使其更加灵活、适应性更强。
6、周界探测范围：由各个型号决定，最大可达距离：1100m
7、防雷的电路设计。
4红外对射应用于周界防范的优点
1、隐蔽的防卫方式：使入侵者在不知不觉中触警。
2、周界全面设防：无盲区和死角。
3、完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过隐形红外防卫射束网的防范 范围。
4、良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，由于不能完全遮断红外防卫射束所以不会产生误报警。
5、严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。
6、可全天侯工作。红外对射探测器抗不良天气环境干扰能力。
5系统应用概述
防盗报警系统方案主要针对围墙入侵带给客户的经济损失及财产安全，同时也为了提高客户保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备。
针对绵竹市质监局的要求。我公司在质监局办公检验、检测大楼区域围墙上安装红外对射共6对。对外界翻越围墙非法进入本区域进行报警。根据报警提示的防区，迅速的确定非法进入的方向和位置。
6 产品介绍
1、报警主机FC-7448
n FC-7448大型报警主机系统具有很强的使用性。被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。
n 自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
n 总线总长度达2.0km(Ф1.5mm)。
n 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
n 有200组个人操作密码；30种可编程防区功能。
n 可选择多种防区扩展模块：有八防区扩展模块FC-7408、单防区扩展模块FC-7401、双防区扩展模块FC-7402、六防区键盘FC-6Zkey、带输出的单防区扩展模块FC-7401+及带地址码的探测器。
n 辅助输出总线接口可接FC-7448、FC-7412、FC-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
n 通过FC-7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
n 可通过PSTN与报警中心连接，支持4+2、Contact ID等多种通讯格式。
n 可实现键盘编程或远程遥控编程。
n 支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。
电性能指标：
输入功率：AC18V，50W，50Hz/60Hz
辅助输出功率：DC12V，最大1.0A
备用电源：12V，7.0AH
主机板耗电：静态175mA
报警状态250mA
报警输出口：DC12V，1.75A
可编程输出口1

2、红外对射头ABU-150

n 有线、总线兼容，数码八段变频，现场全息实时报告。
n 独特位移接收，大功率的数字滤波。
n 全功能诊断，环境自适应，故障锁定。
n 数字模糊人工智能识别：采用人工智能模糊判断，误报率降至最低。
n 智能功率发射：自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能。
n 绿色环保：带有可控的功能显示，安装调试完毕后，可关闭显示，大大节约电能。
n 专利同轴非球面双焦距精密光学聚焦镜。
n 专用DSP芯片，专利多维容错，真检测报警技术。
n 采用长寿命无触点，低电压，微功耗固态继电器。
n 上下光学镜片同时调整结构，使调整更快，更准确。
n 无需开外壳即可调整对射光轴。
型 号：ABU-150
室外警戒距离：150m（室外）、450m（室内）
光束数：3
光源：红外数字脉冲式
感应速度：50—700ms
报警输出：常规
常闭和常开：（NC&NO）
接点容量：AV/DC   30V/0.5A
报警输出：总线
MA总线：恒流载波型
工作电压：DC 13.8—24V；AC 11—18V
工作电流：60mA
长寿命模式： 30mA
使用温度：-25℃—55℃
使用湿度：5%—95% (RH)
能见度：≥5m
防拆输出：常闭(NC)
接点容量：AV/DC   24V/0.5A
水平角度调节：180°(±90°)
垂直角度调节：±10°
外壳材料：德国PC

3、F-7401单防区模块

n 适用于FC-7448总线控制主机
n 它具有性能稳定，安装灵活的特点
n 在安装前由自带的拔码开关设定它的防区，被广泛应用于同界防盗报警系统
n 不需外接供电，可直接接入总线
n 静态耗电350毫安

7安装方式
根据围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每20米安装一个86型底盒，围墙阴角顶部分用于安装红外对射接受器和发射器，线管预埋，采用4芯φ1平方线缆用于信号线和电源线接入。

8系统原理图

红外对射头

F-7401地址模块

F7448报警主机

德阳市嘉禾科技开发有限公司
9设备材料清单及报价
编号
设备名称
单位
单价（元）
数量
金额合计(元)
品牌
简要技术说明
11
红外探测器ABU-150
个
￥420.00
6
￥2,520.00
福科斯
室外150米
12
定制非标40cm
个
￥65.00
12
￥780.00
组装
安装支架
13
总线制防盗报警主机FC-7448
台
￥1,200.00
1
￥1,200.00
福科斯
总线制防盗报警主机
14
中文报警控制键盘FC-7416
个
￥300.00
1
￥300.00
中文报警控制键盘
15
单防区模块地址码（福科斯）FC-7401
个
￥80.00
6
￥480.00
单防区模块地址码
16
开关电源电池警号（12V7AH）
套
￥250.00
1
￥250.00
开关电源电池警号（12V7AH） 含给探测器供电
17
控制和报警总线RVVP2*1
米
￥2.50
500
￥1,250.00
旌东电缆
控制和报警总线
18
电源线2*1.5
米
￥4.00
500
￥2,000.00
旌东电缆
电源线
19
PVC管
￥1.50
500
￥750.00
国产
PVC管（2.5cm）
20
安装辅耗材
批
￥600.00
1
￥600.00
国产

21
安防系统合计：

￥10,130.00

22
含人工安装调试费20%合计：

￥12,156.00

23
含税总价(6%的税)

￥12,885.36

10交货时间与地点
交货地点：商议
供货周期：商议
11付款方式
商议
