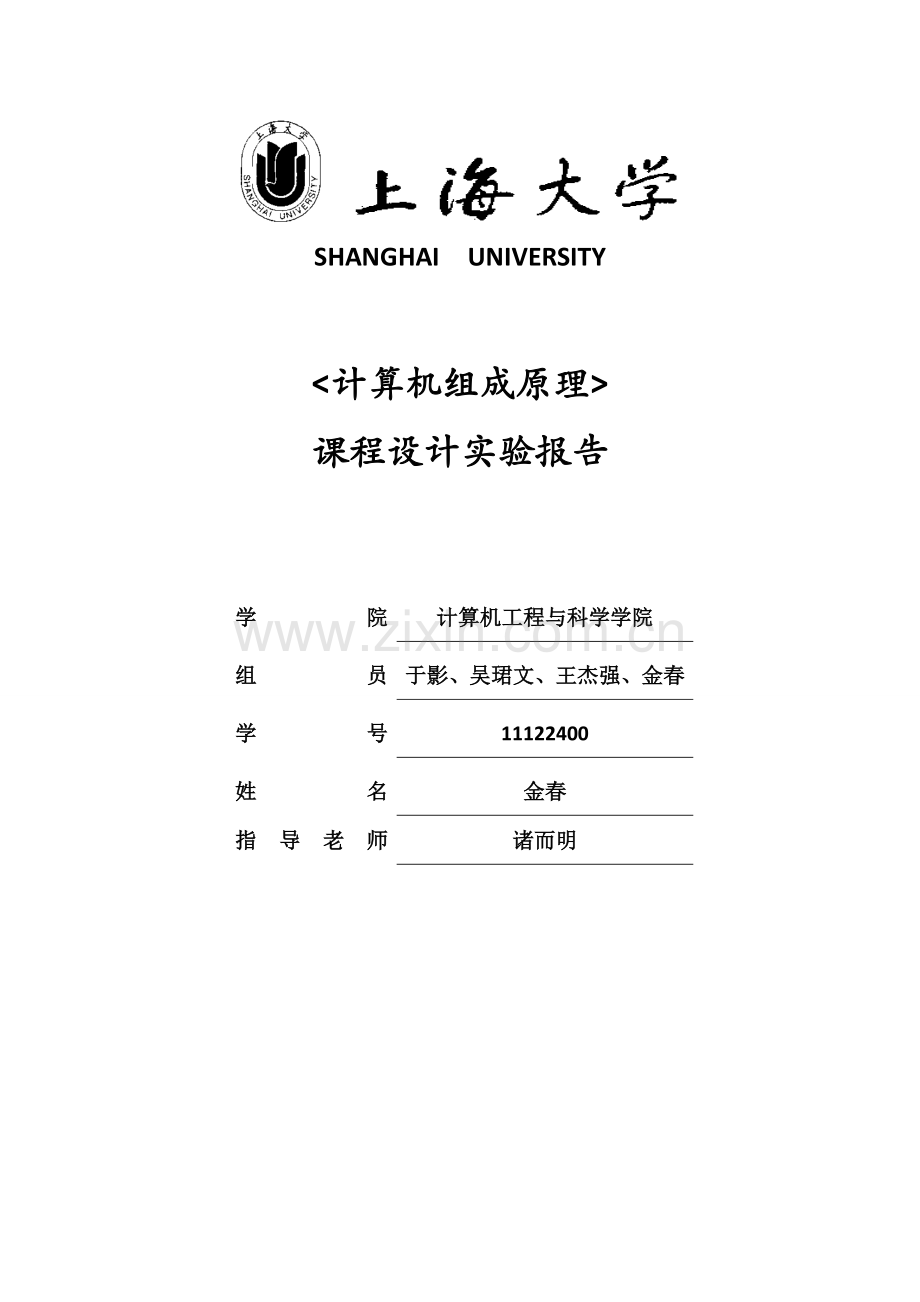

SHANGHAI UNIVERSITY

<计算机组成原理>
课程设计实验报告

学 院
计算机工程与科学学院
组员
于影、吴珺文、王杰强、金春
学号
11122400
姓名
金春
指导老师
诸而明
一、设计题目和要求
1.设计题目：设计一个储存器，并且在Maxplus上模拟实现
2.要求：每个组采用指定的内存芯片（二种）和译码器（一种）来实现
二、设计过程
1. 芯片选择：128*8位的ROM、128*8位的RAM各一片。
因为(位)，所以需要7位地址线：A0~A6,8位数据线D0~D7。地址分配如下表所示：
地址分配
A7
A6 A5 A4 A3 A2 A1 A0
地址空间
0
0000000
00H
……
……
……
0
1111111
7FH
1
0000000
80H
……
……
……
1
1111111
FFH
【注】1）A7=0时，表示选择ROM；
2）A7=1时，表示选择RAM。
2. 译码器选择：74138译码器，如下图所示：

状态表（1）
C
B
A
Y0
Y1
0
0
0
0
1
0
0
1
1
0
【注】1）Y0Y1=01时，表示Y0接ROM；
2）Y0Y1=10时，表示Y1接RAM。
状态表（2）
端口
G1
G2A
G2B
状态
1
0
0
功能
使能

3. MAXPLUS实现电路图：

4. 波形图：

ROM的波形图

RAM的波形图

三、体会：
在这次实验中与之前所学的只是很不一样，是一个全新的内容，通过这次实验从对主存储器的一无所知，到现在能看懂主存储器的功能，并且能根据存储芯片设计存储器，中间我们遇到的困难可想而知。毕竟我们才刚接触存储器，面对各种存储时时序上错误，在我们组员的齐心合力之下，我们能很快的了解这些我们原本并不熟悉的知识，并将它们运用到实际中，尽管这只是一个作业。我们从这份作业中学到很多，也体会到很多，控制信号下的存储功能看似复杂难懂，其实只要我们认真研读，细心讨论，一切难题都将不是问题。
