高低压开关柜安装方案.doc

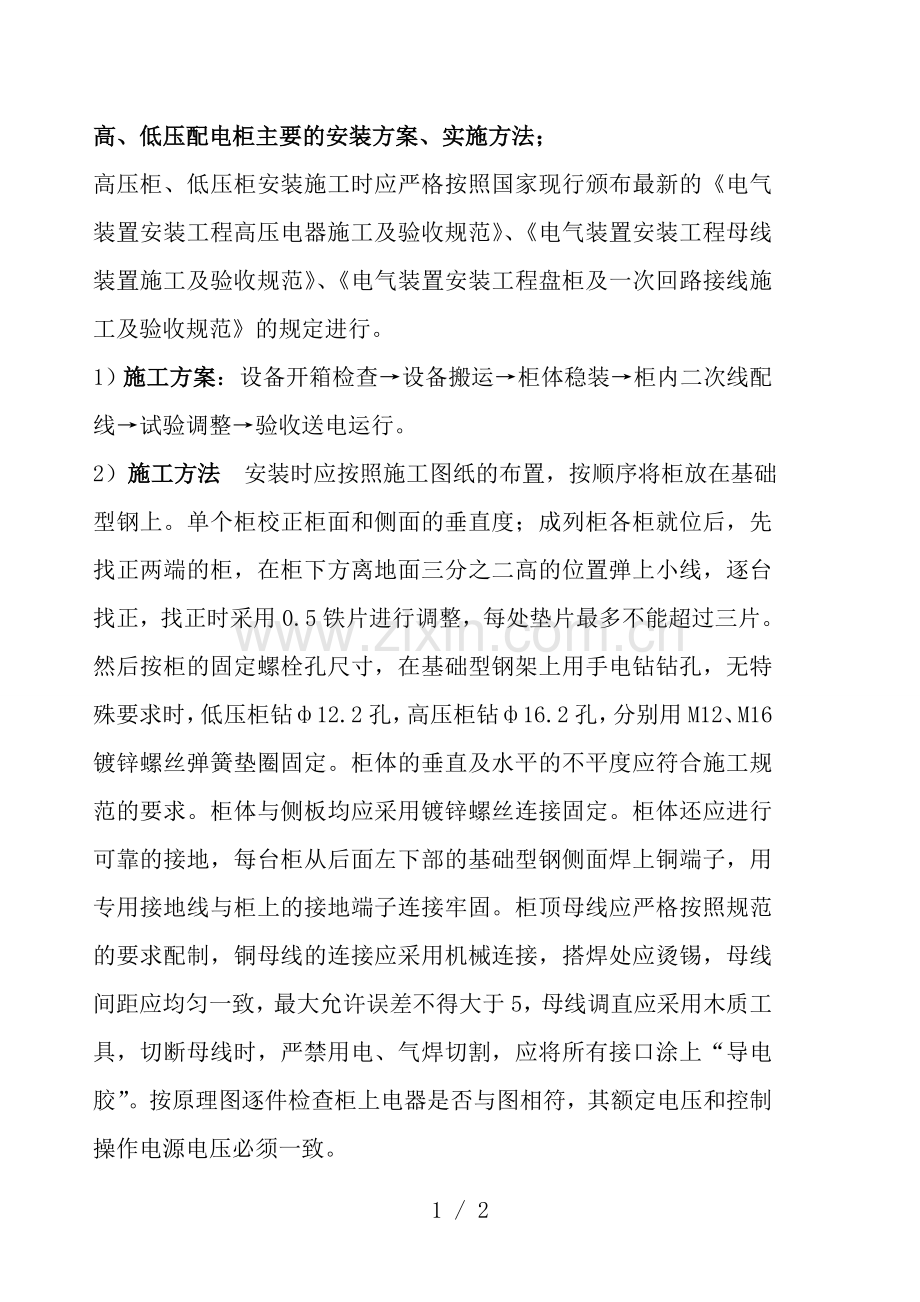

高、低压配电柜主要的安装方案、实施方法；
高压柜、低压柜安装施工时应严格按照国家现行颁布最新的《电气装置安装工程高压电器施工及验收规范》、《电气装置安装工程母线装置施工及验收规范》、《电气装置安装工程盘柜及一次回路接线施工及验收规范》的规定进行。
1）施工方案：设备开箱检查→设备搬运→柜体稳装→柜内二次线配线→试验调整→验收送电运行。
2）施工方法 安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置弹上小线，逐台找正，找正时采用0.5铁片进行调整，每处垫片最多不能超过三片。然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孔，无特殊要求时，低压柜钻ф12.2孔，高压柜钻ф16.2孔，分别用M12、M16镀锌螺丝弹簧垫圈固定。柜体的垂直及水平的不平度应符合施工规范的要求。柜体与侧板均应采用镀锌螺丝连接固定。柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用专用接地线与柜上的接地端子连接牢固。柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡，母线间距应均匀一致，最大允许误差不得大于5，母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致。

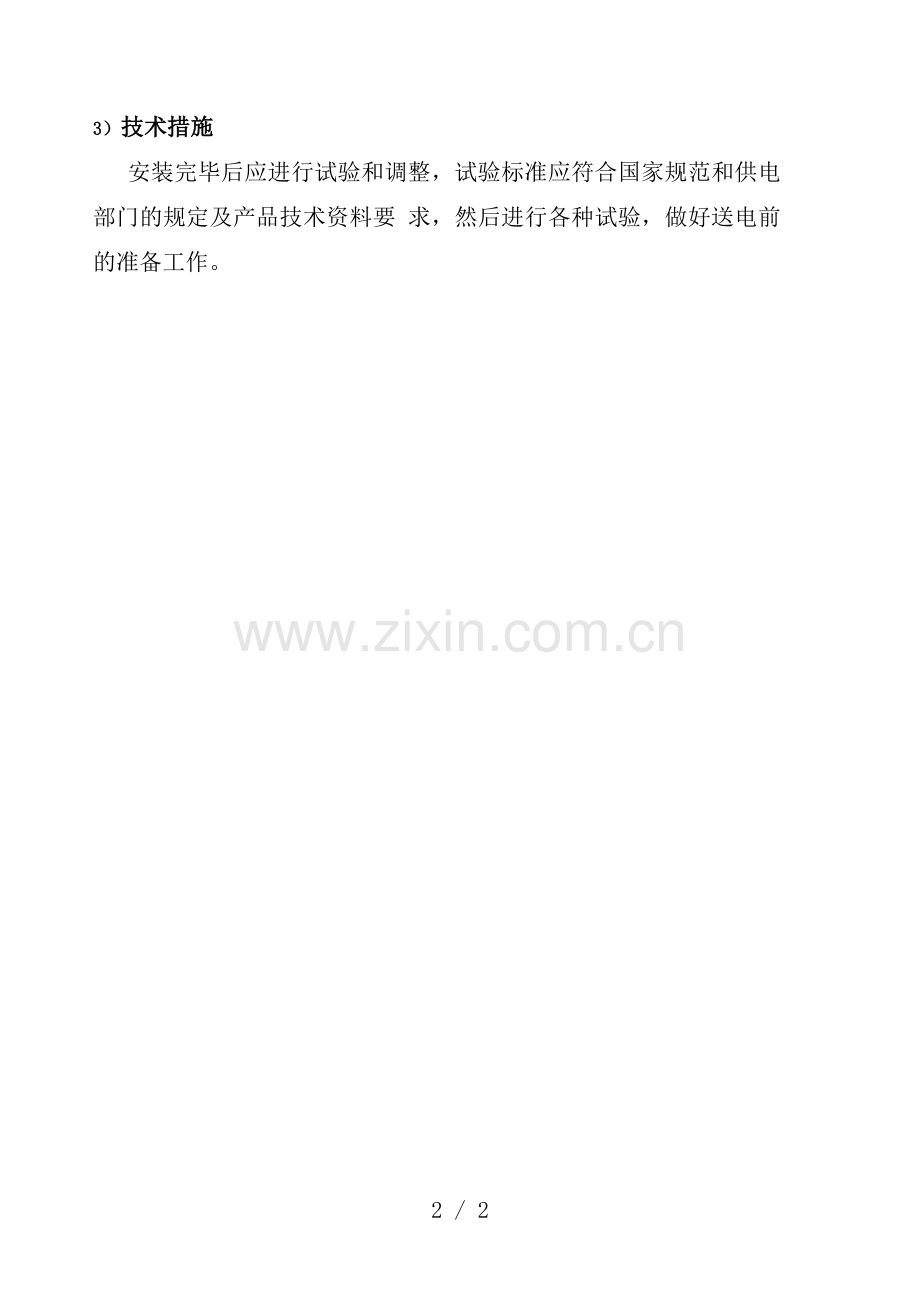

3） 技术措施
安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要 求，然后进行各种试验，做好送电前的准备工作。
