排水廊道排水孔施工措施.doc

张河湾抽水蓄能电站
地下厂房系统及拦排沙工程
合同编号：14

排水廊道排水孔施工措施

中国水利水电第四工程局张河湾项目部
2006年03月15日

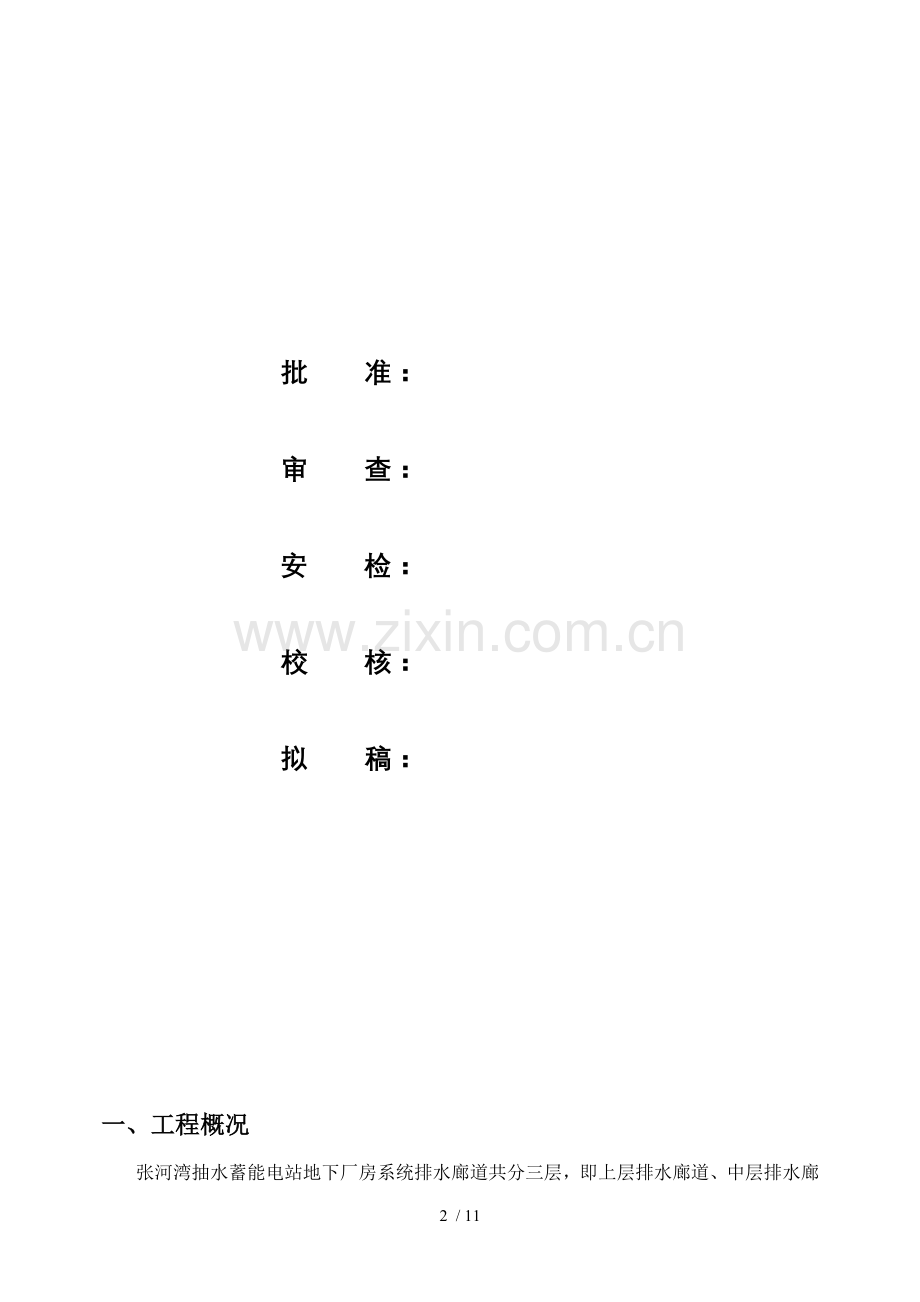

批 准：

审 查：

安 检：

校 核：

拟 稿：

一、工程概况
张河湾抽水蓄能电站地下厂房系统排水廊道共分三层，即上层排水廊道、中层排水廊道、下层排水廊道，。廊道深埋于砂岩山体中，该岩石岩性为下元古界甘陶河群组成结晶基底（简称基底），中元古界长城系及古生界寒武系组成沉积盖层（简称盖层）；盖层和基底呈角度不整合接触。据钻孔压水资料，长城系地层渗透性不均一，大红峪组的岩体透水性较强，钻进时常不返水，属中等透水和较严重透水的压水段占总压水段的50％；串岭沟组岩石主要为微透水和极微透水，其占总压水段数的87％；常州沟组上部为微透水岩体，下部为中等透水岩体；蒿亭组变质安山岩的微透水和极微透水段占75.8%，中等透水段占12.5%，较严重透水段占11.7%。通过勘探平洞1内竖井8的抽水试验，计算变质安山岩的渗透系数为7.84×10-3m，属微透水岩体，渗水量较大。故在各层排水廊道内布置了大量的排水孔，排水孔孔径为ф75，约计工程量4887m。为了保证施工质量，加强施工进度控制，特编写本措施。
二、工程量统计
根据设计图纸，统计排水孔工程量如下（表1）：
表1
序号
部位
排水孔编号
孔深
倾角
单位
工程量
备注
1
上层排水廊道
1～57
16～26
垂直向下
m
1197
廊道之间排水幕
2
1～49
L≈12
倾斜向上
m
588
下游排水幕
3
中层排水廊道
1～66
L≈20
垂直向下
m
1320
廊道之间排水幕
4
1～61
L≈22
倾斜向上
m
1342
下游排水幕
5
下层排水廊道
1～22
L≈20
倾斜向上
m
440
下游排水幕

合计

m
4887
不包括随机排水孔
备注：附各层排水廊道排水孔布置及编号图3张。
三、施工布置
3.1 施工供电
施工用电主要用于地质钻机和施工临时照明，利用各层洞口的配电盘进行供电。
3.2 施工供排水
中层、下层排水廊道施工用水充分利用前期开挖排水沟及砼浇筑已形成的供水管路进行施工用水；上层排水廊道的施工用水采用Ф50橡皮软管由布置于1#通风机室的系统供水管接引，Ф50橡皮管端头安装手扳阀门。
前期的施工排水通过排水廊道的排水沟进入其他洞室，再集中排出；后期的施工排水通过各层廊道已形成的可造排水孔排至下层排水廊道或流至集水井集中排出。
四、施工顺序及施工方法
根据该部位的工程地质特点及各种工程钻机的施工性能，采用300型地质钻机，配合适合本工程岩石条件的金刚石钻头钻设排水孔。根据测量放点以及现场监理工程师的指定，确定钻孔位置。在每次钻孔前必须校正钻机立轴角度是否满足设计要求，机座是否水平；待校正完成后开始钻排水孔。在钻孔期间要每10m检查一次钻孔角度，如有误差，则及时进行调整。每个排水孔钻孔结束后，冲洗干净，并及时用木塞对孔口加以临时保护以防堵塞。
根据排水廊道的施工顺序，不同层排水廊道内的排水孔造孔按照先上层后下层的顺序进行施工。同一层廊道内，为便于施工及工程验收，按照地势高低采取先高后低，先内后外，先上倾后下倾的施工顺序。同时在同一廊道内，尽量完成全部施工任务后在向其他洞内转移，以免来回挪动设备，耽误工期。
五、施工进度计划
根据张河湾抽水蓄能电站地下厂房系统及拦排沙工程（14）2006年度土建施工进度计划，结合目前各层排水廊道及其相关工程的实际施工情况，编制施工进度计划如下：
2006年03月20日——2006年05月20日，根据14标进度计划网络要求及实际施工需要，进行排水孔造孔工作，总工期2个月，在此期间配备三台钻机，计划完成上层排水廊道所有排水孔，工程量约1785m，月强度892.5m。
2006年05月15日——2006年08月10日，根据14标进度计划网络要求及实际施工需要，进行排水孔造孔工作，总工期3个月，在此期间配备六台钻机，计划完成中层排水廊道所有排水孔，工程量约2662m，月强度887.4m。
2006年05月20日——2006年06月20日，根据14标进度计划网络要求及实际施工需要，进行排水孔造孔工作，总工期1个月，在此期间配备六台钻机，计划完成下层排水廊道所有排水孔，工程量约440m，月强度440m。
六、设备配置
根据该部位的工程地质特点及各种工程钻机的施工性能，采用300型地质钻机，配合适合本工程岩石条件的金刚石钻头钻设排水孔。具体配制见下表（表2）：
表2
名称
规格型号
数量（台）
地质钻机
300
前期
高峰期
3
6
七、施工材料计划
主要施工材料计划如下（表3）：
表3
序号
名称
规格
单位
数量
备注
1
橡皮软管
Ф50
m
300

八、劳动力安排
根据工程进度计划和工程质量要求，配制富有钻孔经验的工人和管理人员，采用两班制，12小时作业，人员安排如下（表4）：
表4
施工时间
管理人员
技术人员
熟练工人
普工
前期
2
3
15
18
高峰期
4
7
28
30
九、质量保证措施
1）严格按照施工技术条款和规范进行施工。
2）施工单位将配备合格的技术人员和具有经验的熟练钻工进行施工。
3）钻孔角度采用地质罗盘控制，开孔位置由测量放点，红油漆作上标记。保证排水孔平面位置偏差不大于10，孔深误差不大于孔深的2%（贯通类排水孔孔深无偏差）。各层排水廊道下游排水幕的倾斜排水孔偏斜角度不大于1.5%。
4）钻孔工程中做好原始记录，如有特殊地质情况，立即报告监理和设计工程师。
5）上下层排水廊道贯通的排水孔每钻孔完成后必须及使用木塞对孔口加以临时保护孔口，以防堵塞。
6）在钻设上下层排水廊道贯通的排水孔时，必须严格按照设计图纸及测量放点进行钻孔，严禁打通于其它洞室顶拱（如；上中层排水廊道之间的出线廊道、中下层排水廊道之间的4条尾水隧洞）。
十、安全保证措施
结合本工程实际，坚持 “安全第一，预防为主”的方针，明确安全目标，成立以第一领导者为组长的各级安全管理组织，并配备各级专职安全检查人员，坚持安全交底、安全教育、持证上岗制度，组织经常性的安全检查，创建安全标准工地建设，最终实现安全目标。特制定以下施工安全措施：
1) 施工现场电力系统设置漏电保护，电气设备的外壳与专用保护零线连接。严禁在同一供电系统中有的接地，有的接零，且架设电气及照明线路的悬吊高度不得低于2m。
2) 移动式电动机具设备用橡胶电缆供电，并经常注意理顺；电器设备的传动轮、转轮、飞轮等外露部位安设防护罩。
3) 使用高温灯具时，与易燃物的距离不小于1m，一般电灯泡距易燃物品的距离不得小于50。
6) 洞内施工作业应有足够的照明设备。
十一、环境保护及文明施工
现场文明施工及环境保护包括以下内容：
1) 施工现场醒目位置悬挂安全警示标牌；施工道路及现场经常洒水除尘。
2) 临时设施的搭建合理规划布置，施工现场设置临时办公室。
3) 各种材料、半成品、构件的堆放整齐、规范，并做好保护工作。
4) 散碎材料、施工垃圾及时进行处理，保证现场施工工作面干净、整洁。
5) 施工机械经常进行保养。
6) 施工现场消防设备配备齐全，并定期检查设备性能。
7) 严格控制施工生产废水的排放，节约用水，降低生产废水的排放量。
8) 污水处理由专职抽水人员看管，利用污水泵及时将工作面污水和渗漏水及时排放至洞口废水处理系统。
9) 做到“工完、料净、场地清”。
