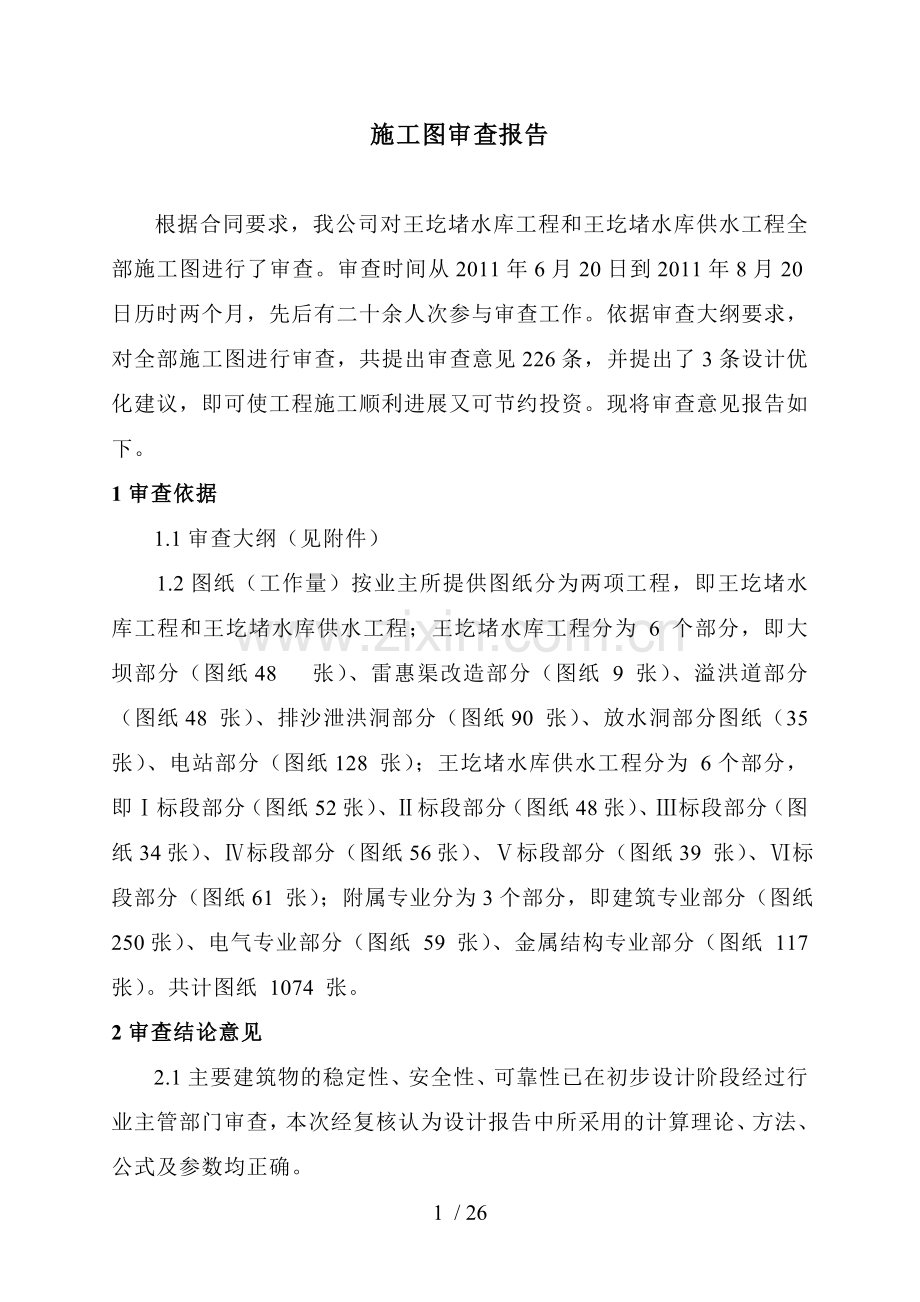

施工图审查报告

根据合同要求，我公司对王圪堵水库工程和王圪堵水库供水工程全部施工图进行了审查。审查时间从2011年6月20日到2011年8月20日历时两个月，先后有二十余人次参与审查工作。依据审查大纲要求，对全部施工图进行审查，共提出审查意见226条，并提出了3条设计优化建议，即可使工程施工顺利进展又可节约投资。现将审查意见报告如下。
1审查依据
1.1审查大纲（见附件）
1.2图纸（工作量）按业主所提供图纸分为两项工程，即王圪堵水库工程和王圪堵水库供水工程；王圪堵水库工程分为 6 个部分，即大坝部分（图纸48 张）、雷惠渠改造部分（图纸 9 张）、溢洪道部分（图纸48 张）、排沙泄洪洞部分（图纸90 张）、放水洞部分图纸（35 张）、电站部分（图纸128 张）；王圪堵水库供水工程分为 6个部分，即Ⅰ标段部分（图纸52张）、Ⅱ标段部分（图纸48张）、Ⅲ标段部分（图纸34张）、Ⅳ标段部分（图纸56张）、Ⅴ标段部分（图纸39 张）、Ⅵ标段部分（图纸61 张）；附属专业分为3个部分，即建筑专业部分（图纸 250张）、电气专业部分（图纸 59 张）、金属结构专业部分（图纸 117 张）。共计图纸 1074 张。
2审查结论意见
2.1主要建筑物的稳定性、安全性、可靠性已在初步设计阶段经过行业主管部门审查，本次经复核认为设计报告中所采用的计算理论、方法、公式及参数均正确。
2.2施工图设计除局部（见审查意见表）外基本符合行业现行规程规范要求。
2.3审查中未发现有违反《工程建设标准强制性条文》之处。
·基本按照初步设计文件（未批，无初设审查意见）进行施工图设计。
2.4施工图深度除局部（见审查意见表）外，基本达到规定的深度和施工要求。
2.5图纸审查意见：意见以表格形式列出，为了清晰方便查找，表中列有图名、图纸编号、意见内容（见审查意见表）。
说明：
① 多张图纸出现的同类问题表中未赘述。
② 未注明图名图号的意见为该部分的总体设计问题。
③ 表中带﹡号的意见，审查者认为比较重要，希望能得到设计修改或补充完善。
④ 鉴于该工程已开工建设多时，有些意见已无法落实，在此谨供参考。
3设计优化建议
3.1 关于雷惠渠改造规模：据初步设计报告分析，大坝下游雷惠渠灌溉面积1万亩，按现行灌溉制度仅需供水流量0.55∕s（坝后抽水站设计流量），故雷惠渠改造可按0.55∕s设计(现设计为2∕s)，这样即可简化工程施工又可节约投资。
3.2 关于溢洪道后段砼衬砌标号：根据设计确定的原则—考虑溢洪道的抗冲蚀和耐磨要求，对流速 〉16m∕s槽段采用HFC40粉煤灰高强砼衬砌。但0+429.17以后流速﹤﹤16m∕s（见计算或水工模型试验），采用C30砼即可。故建议对0+429.17以后的槽段进行设计优化，该段砼量约1000方。
3.3 关于沙界沟桥倒桥下田间道路涵洞：从图上看原地面与运行道路路面高程只相差1m多，要挖出个地下通道，既难施工又增加投资，而且会造成雨天积水不安全。建议设计优化，局部抬高田间道路与运行管理道路平交。

王圪堵水库工程 审查意见表
大 坝 部 分
序号
图名
图号
意见内容
1
大坝横剖面设计图
王库-大坝-施-坝体-02
（2/7）
· 坝0+080剖面下游1030高程应有排水沟；
·说明第6条不应写在本图上，应在最大断面图中，其余断面类同。

2
＂
（3/7. 4/7）
·说明第3条防渗墙顶部设高4m，宽4 m的高塑性土体应为高8m，宽10m。
·图中应标明承压水顶板高程及强风化下限高程，从图中看与说明中灌浆底部按承压水顶板线以上2m控制，相差太大。其它断面类同。

﹡3
＂
（7/7）
说明第7条（3）（4）设的截水槽没有意义，一是体积小，不解决问题；二是坝轴线处设有大断面截水槽和防渗帷幕。或将该反滤设在大截水槽下游。

4
大坝最大断面及予沉降加高设计图
王库-大坝-施-坝体-03
说明第2条表述应为：从左岸坡以0.43%的纵坡加高，向右岸以0.098%的纵坡降低。
5
＂
＂
填筑表中缺少0+950以右部分内容。
6
坝内排水体设计图
王库-大坝-施-坝体-01
缺大坝下游坝坡排水系统图。
﹡7
＂
＂
缺量水堰及其与排水沟连接部分祥图，应将坝坡排水与坝体排水分别测量。

8
大坝护坡设计图
（上游）
王库-大坝-施-护坡02
图中排水管出露部分应切成斜面与坡面平行。
9
＂
＂
坡顶应为砼护栏墙不是汉白玉栏杆。
10
大坝护坡设计图
（下游）
王库-大坝-施-护坡03
·坝体与岸坡衔接处标准图应示出岸坡线并注明坝坡面。
·坝坡与岸坡间的连接应有详图。
11
大坝右坝肩清基开挖平面图
王库-大坝-施-右坝肩
01、02
图应示出改造后的雷惠渠，并画出此处的横断面。
续上表
序号
图名
图号
意见内容
﹡12
大坝右坝肩设计图
＂ 04
溢洪道进口岸坡部分放线控制设计深度不够，放线难度较大。
﹡13
＂
＂
溢洪道右侧坡面中间的平台宽度标注不一，平面图为2m剖面图为1m哪个对﹖

14
大坝左坝肩及护岸平面图
王库-大坝-施-左坝肩
01
上游岸坡1024高程以下应为干砌石拱格，而非土工布护坡。
15
大坝防渗墙设计图
王库-大坝-施-防渗墙
（1／2）
·图中应列出基岩顶板高程
·说明第5条与王库-大坝-施-坝体-02 （1／7）说明第4条不一致。

16
灌浆孔平面布置图
王库-大坝-施-灌浆01
图中应注明与雷惠渠相交处的灌浆方法与措施。

﹡17

缺大坝顶面砼护栏墙﹑路面﹑汉白玉栏杆等部分施工详图
雷惠渠改造部分
﹡1
雷惠渠改造工程输水平面布置图
王库-施-雷渠-01
说明第4条设计流量2m³/s，依据不充分，可按坝下游泵站设计流量0.55m/s进行改造。
2
雷惠渠改造工程输水涵洞剖面设计图
王库-施-雷渠-02
0+064.10处应示出大坝截水槽及帷幕灌浆图样。
3

王库-施-雷渠-05
钢筋表中⑦号筋根数不对。
溢洪道部分
﹡1

溢洪道平面布置图
王库-施-溢-01﹑-02
泄槽段应设置由坡顶下到平台道路的踏步，以便巡视检查。

﹡2

＂
＂
溢0﹢310.01交通桥处缺少详图，不满足施工图深度。

续上表

3
溢洪道横断面设计图
王库-施-溢-03 （1∕7）
3---3断面底板厚度1000？纵断面设计图中为600。
4
＂
（2∕7）
5---5断面中挡土墙应为纵剖面，图中画成了横剖面。
﹡5

＂
（5∕7）
·对HFC40砼应提出配合比和实验要求。
·溢0﹢429.17以后流速降低﹤﹤16m∕s,不必采用HFC40粉煤灰高强砼。

﹡6

坝顶跨溢洪道交通桥设计图
王库-施-溢-04
(1∕2 . 2∕2 )
该部分无配筋及细部图，不满足施工图深度。

7
溢洪道溢流堰设计图
王库-施-溢-05﹑-06
·B ---B剖面堰前底板1000应为600
· B---B剖面堰前面400厚4500高钢筋砼﹖

﹡8
溢洪道排水设计图
王库-施-溢-08
（5∕5）
D大样图中碎石滤料上部应高出最低一道排水管,否则水排不出去。

﹡9

溢洪道引渠段钢筋图
王库-施-溢-09
(1∕4 .2∕4 )
钢筋平面图左边圆弧75 º58′应为81°40′重新复核③筋长度。

10
溢洪道溢流堰段钢筋图
王库-施-溢-10
（1∕2）
说明3保护层80㎜，但其他各段均为100㎜
11
＂
（2∕2）
⑤筋为25㎜，但其他各段均为16㎜？

﹡12

溢洪道收缩段钢筋图
王库-施-溢-11
(2∕4 . 4∕4 )
两图桥台部分3450﹢5390=8860与〈坝顶跨溢洪道交通桥设计图（2∕2）中桥台长度8890短40㎜。需复核⑤′筋。
13
溢洪道泄槽段钢筋图
王库-施-溢-13
材料表中C25砼应为C40HF砼
﹡14

溢洪道平面布置图
王库施-溢-01 ﹑-02
进口部分放线控制尺寸设计深度不够。
泄洪排沙洞部分

﹡1
泄洪排沙洞洞身段设计图﹑
王库-泄洪洞-施-洞身-01
（1∕2）图说明第3条：“每10m设一道伸缩缝，不留缝宽. . . . . ”。若不留缝宽，如何起到伸缩作用？
2
＂
＂
工程量表中出现“土工布”，但没交代用在何处。
续上表
3
＂
＂
（2∕2）图中施工缝键槽详图内测没画出镀锌铁皮？（见（1∕2）说明3）

﹡4
＂
＂
对洞身设计的纵横缝应按照《水工隧洞设计规范》SL279-2002第6﹑7条规定合理设置处理。应明确施工缝﹑永久缝的设置条件和原则。
5
泄洪排沙洞灌浆设计图﹑
王库-泄洪洞-施-洞身-03
（1∕2）图中应增加说明：预埋塑料管靠岩石端设土工布反滤。
6
＂
＂
所有断面图的纵向施工缝都没有内测的镀锌铁皮？
7
泄洪排沙洞放水塔体型设计图﹑
王库-泄洪洞-施-塔-01
（3∕10）图中A-A剖面闸室前的变形缝与（1∕10）﹑(6∕10)的止水不一致，是否有铜止水？
8
＂
＂
（5∕10）图说明2﹑3条，应说明钢盖板详图。
（10∕10）图，没有钢格栅详图？

﹡9

泄洪排沙洞洞后明渠及消力池平面设计图﹑
王库-泄洪洞-施-出口（改）-01
·图中应列出控制点X5﹑X6坐标参数。
·图中应示出排水沟并交代水的出路。
·由水工试验知，洞后陡坡段水流流速大于20m∕s(应属高速水流)。但图中未反映防空蚀措施，建议在该段槽壁或地板设掺气槽。

10
工作桥平面设计图
王库-施-工作桥-01
·应说明放水洞放水塔顶层的设备检修运输通道如何解决。（拆除泄洪洞启闭设备？）
·说明第2条桥墩基础应明确要求地基承载力，或干脆放在弱风化下限位置较妥。

﹡11
工作桥立面设计图
王库-施-工作桥-02
桥墩基础设在原地面线以上，放在了空中？
12
T梁配筋图
王库-施-工作桥-06﹑07﹑08
按常规设计T梁应在腹板L∕4跨附近设置弯起筋（此处主应力最大），该梁未设，请复核。
放水洞部分
1
放水洞洞身体型设计图
王库-放水洞-施-洞身（改）01
图中平面弯道圆心值与（王库-放水洞-施-总01）不一致，弯道起点桩号不同，需核实。

续上表
﹡2

＂
（1/3）
洞尾0+297.943处洞身钢衬与电站压力钢管如何连接应有细部祥图。
3
＂
＂
应标明洞尾C25钢筋砼+钢材段的长度。
4
＂
＂
2-2、3-3断面中应标明管底衬砌厚度。
5
＂
（2/3）
图中应说明排水出路及长度。

6
＂
＂
在出口洞脸及两侧的边坡上应画出1016.5m平台以上1.5m高的砼护坡顶部线，并注明两侧向下游延长长度。

7
＂
＂
坡面顶部是直线？应该用折断线表示，或将比例放小，带上地形画出正确的坡面交线。

﹡8

放水洞钢衬设计图
王库-放水洞-施-洞身-09
（2/2）图中应有与电站压力管道的连接祥图。
9
放水洞放水塔梯形设计图
王库-放水洞-施-塔-01
·（1∕7）图应说明主副两道拦污栅的运行方式。
·说明第14条“塔壁处冬季要采取经常性的人工破冰措施”此举不可靠。建议设计自动消冰措施。
10
放水洞放水塔1054.00平台配筋图图
王库-放水洞-施-塔-05
（3∕5）图主梁Ⅰ①﹟筋布置不合理，可按双排筋布置。②﹟筋偏大。
电站部分

1
电站进场道路平面设计图
王库-施工-路-01
说明5中“由于路线地质资料不清，. . . . . . 。进行调整”，应在关键位置（如线路地质缺陷位置、过排沙洞、跨溢洪道桥、开挖深度较大地方等）,按规范要求补充必要的地勘工作完善设计。
2
＂
＂
说明4中应明确设计标准，建议不要“参照”。
3
＂
＂
本图的比例为1:1000，而图题栏中为1:200？

续上表
4
电站进场道路纵断面设计图
王库-施工-路-02
标明泄洪洞、放水洞洞顶下的岩性与路基下的岩性、厚度、风化程度等地质资料：“参考引水隧洞设计规范（SL279-2002）P5第3.1.8：岩体厚度不宜小于2.0倍的开挖洞径，岩体较好时，经分析岩体厚度可适当减小”。复核泄洪洞、放水洞与该段公路的稳定性，提出设计措施、施工安全技术要求。

5

横剖面设计图
王库-施工-路-03
（2/3）、（3/3）图中4个断面应结合路基开挖及布置，在緃剖面图中表达。说明C25砼的抗冻等级。
﹡6
跨溢洪道交通桥设计图
王库-施工-路-04
没有简支T粱选用的标准图号或体型和配筋详图，达不到施工图设计深度要求。
7
＂
＂
提供坝顶栏杆设计图的图名和图号：是砼还是汉白玉？

8
厂区布置图
王圪堵-电站-水工-01
1/2图应说明工程等别、建筑物级别、防洪标准、流量、水位;坐标421435.000应为4214350.000。
﹡9
发电机层平面布置图
王圪堵-电站-水工-02
·按规范（SL266-2001）4.5.2条（P37）调压阀室、主机组段长度为15.38+22.2=37.58m,大于30m，按规范需在之间设变形缝，请提出不设的理由或措施；建议结合剖面图及结构图统一分缝及止水设计。
·应标明“调流阀供水管道“，并说明运行方式。
·应示出厂房内排水系统。
10
2#机组横剖面图
王圪堵-电站-水工-03
·尾水池未标注最低尾水位，未见到机组吸出高度。
·副厂房与主厂房是永久变形缝，但钢衬砼管道与主厂房上游墙是施工缝。
·明确厂横0+09.59、0+019.59、输水0++009.0是什么缝？应统一分缝布置型式。
11
减压调流阀横剖面图
王圪堵-电站-水工-05
标明尾水池最低水位。

12

压力管道体型设计图
王圪堵-电站-水工-09
·落实压力管道检修交通。
·外包钢筋砼不应设伸缩缝，为施工缝。
·应说明电站布设管道为“钢衬钢筋砼管型式。

13
＂
＂
主管段2600mm的管径，可考虑在钢管外围设置环向钢筋网，规范P19第6.5.2：钢衬钢筋砼管钢衬和环向钢筋的设计可按照附录D进行。
续上表

﹡14

＂
＂
补充压力管道与放水洞的衔接设计；按规范8.5.10条（P35），落实阻水环设计。
15
＂
＂
按规范3.2.5条（P7）钢管穿主厂房上游墙处，宜设垫层，结合厂房设计落实。

16

厂区排水设计图
王圪堵-电站-水工-11

说明排水沟砼的抗冻标号。

17

厂区一期开挖图
王圪堵-电站-水工-12
在剖面中标明推测土石分界线及强、弱、微风化分界线；标明土层、岩石的类别及地质参数。

﹡18
主机段基础体型设计图
王圪堵-电站-水工-14
·按规范应在竖向施工缝处增加止水设计。
·由于砼高度大于8m，应增加砼浇筑分层分块设计图。
·落实C25砼抗冻标号F50太低，考虑施工期过冬。
明确回填砼的标号，建议采用抛石砼。
19
安装间底板及集水井设计图
王圪堵-电站-水工-18
·补充厂房砼浇筑分层分块设计要求；补充主机间的变形缝止水设计。
·平面图比例为1:50，剖面1:100不合理。
·应说明安装间设计荷载。
·应标明C25砼的抗冻、抗渗标号。
20
调流阀段基础体型图
王圪堵-电站-水工-20
·明确预埋螺栓的二期砼的标号。
·在4—4剖面中，说明厂纵0-003.610处为施工缝；明确压力管道穿墙的施工设计及止水设计要求；“参考水电站压力钢管设计规范（SL281-2003）P34第8.3.5：钢管末端有闸阀的情况下，一定长度内应设置止推环，在钢管与厂房边墙相交段宜设置软垫层”。
21
尾水闸室体型设计图
王圪堵-电站-水工-22
·1/6图：建议增加风道结构剖面图。
·标明厂横0+09.590永久缝，研究在调压阀段该缝如何分缝；增加分缝止水设计，建议设两道，增加工程量。
·标明调压阀放水管，管径及外包砼尺寸等。
·2/6图说明回填砂砾石的设计要求。
·6/6图标明二期砼抗冻标号。
22
尾水池体型设计图
王圪堵-电站-水工-24
·1/5图，2/5图，3/5图，标明尾水池左侧预埋管名称。
·说明施工缝设计要求，补充止水设计。
续上表
23
阀门坑盖板设计图
王圪堵-电站-水工-31、32
·盖板平面图中累计缝宽132mm太大，应该只预留一个20mm的宽度即可满足安装和拆除的要求。
·最大的单件盖板重达到约400KG，无法采用人工搬运，建议单件以150KG为控制，重新进行划分单块重量和宽度。
24
压力管道外包砼配筋图
王枢施-电站-水工-10
·1/11图：第1-3、4浇筑快侧面、顶面、底板配筋图中，顺水流方向的3#钢筋标注有误，应为1#钢筋。
·考虑1-4浇筑快上下游两立面增加布置钢筋网。
·结合钢衬的结构计算理论，分析是否在主管2600外围设置环向钢筋。
·3/11-11/11图镇敦采用C15F200砼，而1-9浇筑快外包砼为C25F200，与“压力管道体型设计图（王枢施-电站-水工-09）中A大样图中伸缩缝上下游均为C25F200砼矛盾，请予以核实。
·钢管每段之间都是刚性焊接，所以外部的大体积砼不能设置伸缩缝，应为施工缝。
25
1#2#3#机组基础配筋图
王枢施-电站-水工-15\16\17
各机组段之间设有施工缝，缝间应布置止水带、键槽、插筋等。

26
安装间底板及集水井配筋图
王枢施-电站-水工-19
底板受力筋φ16、非受力筋φ12，而上下两层钢筋网联系筋φ14，考虑到安装间的荷载较大，建议双向钢筋均取φ16.
27
减压调流阀段配筋图
王枢施-电站-水工-21
·图上应标出相关专业的埋管、闸阀基础、调流阀基础等预埋件的位置、大小以及具体相关专业的图名、图号。
·预埋件周围的二期砼的范围、砼标号都应注明。
28
尾水闸室配筋图
王枢施-电站-水工-21
·尾水闸室长度大于30m，考虑预留施工缝，缝间要增加止水带、键槽和插筋等。
·右侧尾水闸室与上部调流阀室的钢筋如何搭接（没有留缝），三孔尾水闸室与上游侧主厂房的相关钢筋如何搭接都没有在图上交代清楚。
29
尾水池配筋图
王枢施-电站-水工-25
·尾水池上下游永久缝、左右两侧设置的施工缝，分缝不合理。
·上游侧尾水池底板可参考下游侧设置齿槽。
·施工缝之间应布置插筋、键槽及止水带。

王圪堵水库供水工程 审查意见表

Ⅰ标段部分

序号
图名
图号
意见内容
1
取水口进水闸设计图
王库输施-Ⅰ标-闸01
·﹙1／2﹚图中应标明0＋000桩号。
·c—c剖面不对。
﹡2
＂
＂
·﹙2／2﹚图跌净宽度仅2m偏小，进水不畅。
·跌井下进水口应修园角或采用喇叭口形式。
3
＂
02
﹙1／3﹚图说明第3条与王库输施-Ⅰ标-总01﹑管01改﹙1／5﹚不统一，0＋000点不明确。
﹡4
排气阀井体型设计图
王库输施-Ⅰ标-管04
通气管口距地面150mm太低，不安全，应≧500mm，钢管常期暴露易锈蚀损坏。其他标段所有图类同。
4﹑5﹑6﹑7 #排气阀设置条件不足，可减少。
5
＂
＂
说明第11条应为高出地面不小于0.3m
6
检修阀井体型设计图
王库输施-Ⅰ标-管07
应注明水流方向以确定阀在上游还是下游。

Ⅱ标段部分

序号
图名
图号
意见内容
1
Ⅱ标段输水工程线路平面图
王库输施-Ⅱ标-总01
图中2个3 #泄水井﹖前面应是2 #。
﹡2
泵站±0.000层平面设计图
王库输施-Ⅱ标-站03
·缺站01﹑站02图
·吸水池仅设一根φ1600退水管，应说明退水流量或运行工况。两根管子来水，一根能退完﹖
3
泵站Ⅰ-Ⅰ剖面图
王库输施-Ⅱ标-站04
Ⅰ标段和Ⅱ标段接头处桩号和位置不明确。
4
泵后管坡纵剖面图
王库输施-Ⅱ标-站06
该图应示出横剖面两边边坡的开挖坡比并在坡脚设排水沟。
5
场内基坑层排水图
王库输施-Ⅱ标-站09
集水坑宜设置在厂房中部以便排水顺畅。
6
水泵电机基础墩图
王库输施-Ⅱ标-站10
图中应注明二期砼及标号。

续上表
Ⅲ标段部分
序号
图名
图号
意见内容
1
Ⅲ标段输水工程线路平面布置图
王库输施-Ⅲ标-总01
图中应标明镇墩位置及桩号，各标段类同。

2
＂
＂
图中所示9#泄水阀井存不存在？管01（改）图中没有。
3
＂
＂
应说明施工监时道路施工完后改为运行管理线维护路。
4
加压输水管线纵横断面设计图
王库输施-Ⅲ标-管01（改）（1/5）
从图中看7#排气阀井设置无意义，可取消。
5
＂
＂
整个线路管线埋深过大，可按2m控制以减少工程量。
6
＂
（2/5）
图中BG5-3标注错误。
7
＂
＂
3#双排气检修阀井未设在最高点。

﹡8
＂
（3/5）
沙土填方管道管项以上填土厚度太大,可减少与地面的高差。
9
＂
（5/5）
说明9 ：天然砂砾石，碎石垫层应注相对密度，而不是压实度。
10
硬地梁倒虹设计图
王库输施-Ⅲ标-管02
（1/3）图中桩号与镇墩编号全部错误。
11
＂
＂
（2/3）河滩段应改虑校核洪水位时淤积的地面高程，图中应注地下水位高程。
﹡12
＂
＂
（3/3）说明4，从（2/3）图看，不存在粘土地质，Ⅰ型回填高程应高于洪水位高程（河滩部分）
13
标准镇墩设计图
王库输施-Ⅲ标-管04
Ⅰ型平面图，左、右三通管只画一边，另一边说明即可，以免误解。
14
＂
＂
Ⅳ（左）镇墩用在何处，右边Ⅳ镇墩立视图应为2#连通墩立视图。
﹡15
排气阀井体形设计图
王库输施-Ⅲ标-管
05、07、08
通气管口距地面150mm太低，不安全，应≧500mm，钢管常期暴露易锈蚀损坏。
16
＂
＂

说明10，硬化路面下通气如何解决。
续上表
17
泄水阀井体形设计图
王库输施-Ⅲ标-管06
说明4不正确。
18
＂
＂
泄水阀井统计表中数据与王库输施-Ⅲ标-管10中数据不一致。9#阀井存不存在？
19
泄水阀井钢筋设计图
王库输施-Ⅲ标-管10（1/4）
图中井高尺寸应用字母表示，另列表与管06及管10图中表一致。
20
单排气检修阀井体型设计图
王库输施-Ⅲ标-管07
工程量表7.应标穿墙套管内径，管-08同。
21
排气阀井钢筋设计图
王库输施-Ⅲ标-管09（2/4）
孔洞加强与穿墙套管什么关系，没有交待。另孔口需要1800mm？类似问题有，管10（1/4）、管11（1/3）、管12（2/4）、管13（2/4）。.

Ⅳ标段部分
序号
图名
图号
意见内容

1
Ⅳ标段输水工程线路平面布置图
王库输施-Ⅳ标-总01

同Ⅲ标段序号1
﹡2
纵横断面设计图
王库输施-Ⅳ标-管01
（1/3）图中所有镇墩编号不对。
3
＂
＂
（2/3）图，填方段管项覆土太厚（2~3.5m），增大了工程量，控制在2m左右即可。
﹡4

＂
＂
（3/3）说明5，高位水池以后，应采用分级管压，以节约投资。
5
＂
王库输施-Ⅳ标-管02
（2/2）说明3，排水管径1600.图中左边1600.右边2000，纵横断面图中为2000哪个为准？

6
＂
王库输施-Ⅳ标-管05、06
说明10、11矛盾，应以说明11为准。

*7
加压输水管高位水池设计图
王库输施-Ⅳ标-池01（改）
应补大面积地形平面图，补设计说明，并说明高位水池如何管理，若无人职守应设计自动化监测系统。
8
＂
（1/3）
排水沟排向何处应有交代。
9
＂
（2/3）
池顶复土1.0m，不满足冻土深度1.4m要求。
续上表

﹡10

＂
＂

· 图中PVC排水花管这部分画的看不懂，排何处的水，排向何处，完全没必要！
·两阀井基础放在斜处理基础上不妥。
11
＂
（3/3）

C—C剖面中应为D1600钢管。

﹡12

＂
王库输施-Ⅳ标-池02（改）（1/6）
顶板含筋量107kg/m³砼，不高，请复核，特别是增加复土厚度时。
13
＂
＂
Φ10筋很少用，是否改Φ12。

14
＂
（6/6 ）（改）
图中肋梁应为肋柱，设此柱何用？
﹡15
沙界沟桥倒修改设计图
王库输施-Ⅳ标-桥倒01（改）
（1/5 ）图中应在两岸坡布设下桥检修路（踏步）。

﹡16

＂
（1/5 ）
田间道路路面应在桥下抬高与运行管理道路平交。挖出一条过路涵洞，一是不安全，二是没必要。

﹡17

＂
（2/5）（ 3/5）
·左、右线为何设计成不等 跨度（3种跨度），完全可设计成等跨。
·从图中看主河槽应该是过水箱涵。
·按常规承台应布在河道冲刷线以下。冲刷线以上部分宜做成墩或排架，用灌注桩不安全。
·图中应示出，强弱风化基岩上、下限，以便判断桩底是否安全。
18
＂
（4/5）
桩底应放在强风化基岩下限以下，而不是强风化基岩面以下1.2m。

19
＂
（5/5 ）
·应说明修改后所作废的图纸。
·镇墩后的排水管暴露在地面上？出口直冲 砌护河道，没有任何消能防冲措施？
20
＂
＂

说明节7条与节11条矛盾。

﹡21

沙界沟桥倒∏型梁配筋图
王库输施-Ⅳ标-桥倒04
（1/3）（2/3）梁端弯起筋 ②③号的数量过少，应复核。并复核主梁配筋

22
＂
（3/3）
说明第2条图中的3种跨度分别为10、12、13m ，没有16m。复核钢筋表。
续上表

﹡23
沙界沟桥倒 箱涵设计图
王库输施-Ⅳ标-桥倒05（1/4）
平面布置田间道路可抬高与运行道路平交。
24
＂
（2/4）
A-A 基础处理有些简单，对开挖后的地基应有处理要求。

﹡25
＂
（3/4）
从图上看原地面与运行道路路面高程只相差1m多，为何要挖出个地下通道。

Ⅴ标段部分

序号
图名
图号
意见内容
1
Ⅳ标段输水工程线路平面图
王库输施-Ⅴ标-总01
坐标表中漏BG9-3点参数。
2
横断面设计图
王库输施-Ⅴ标-管01﹙改﹚
·应说明归化10﹢814.07 ~11﹢345.8段采用钢管的理由。
·该段为高垫方段，应考虑沟道洪水影响。
﹡3

＂
整个管线管顶以上覆土太厚（2.8m），可按冻土深1.5m控制。
4
天然气管线防护图
管02 (改)
(2∕3)图说明第3条2 #管廊共7条应列出相应管线桩号表。
5

标准镇墩设计图
管04
表中没有52 #镇墩参数，纵断面图中亦无标注。
60 #﹑61 #地基属湿陷性黄土，表中应修改处理形式。
6
3 #连通管检修阀井图
管05
(1∕4)和(4∕4)图中的阀井特性表不一致。

7
泄水阀井体型图
管07
阀井统计表中桩号与纵断面图不一致。
管08﹑管09图类同

Ⅵ标段部分
序号
图名
图号
意见内容
1
加压输水管线纵横断面图
王库输施-Ⅵ标-管01﹙改﹚
从管道经济合理性出发，管压选择应逐步分级，直接从1.6Mpa降为1.0Mpa不合理.
2
＂
＂
排气检修阀井，Ⅴ标段编到6 #，Ⅵ标段从8 #开始，7 #漏了。
续上表
3
＂
＂＂
应标明管线末端水压线标高。
4
＂
＂
(4∕5)图管顶以上覆土厚度3.5m ~4m太厚，特别是填方段.
5
沙河沟倒虹设计图
-管03
倒虹进出口桩号﹑镇墩编号与总图出入较大。
6
＂
＂
(1∕3)图中标明有调压塔(2∕3)图中未示，如果设有调压塔，应有详图。
7
2 #超压泄压阀井图
-管15
阀井外泄水管引入河道没有安全措施，若河道淤积便会造成管口堵塞。
8
调流调压阀井图
-管17
(1∕4 )图无设计者？

电气部分
序号
图名
图号
意见内容
﹡1
泵站电气主接线图
王库输施-泵站-电01
供电方案和电气主接线方案与初步设计文件不一致，（初设报告6.2电气部分）。
2
＂
＂
中控室主门宜选用双扇门，另一扇安全门不宜布置在可直接进入屏后的地方。
3
主副厂房电气设备平面布置图
泵站-电05
·站用变和低压配电室，宜将二只单扇中的一扇门改为双扇门，便于二台站用变运输。

·电缆沟应标注排水方向和排水坡度。
﹡4

泵站-电06
采用10kv电动机电压直配供电的泵站，其防雷措施，除在进线段设电缆（不小于50米）引入外，并应在首端配置一组管型避雷器，限制雷电波的幅值。同时还应在高压电动机的中性点设置阀型避雷器，以免遭雷电波的伤害。
5

泵站-电12
在1-6ZLG柜图中应增加阀型避雷器。
6

泵站-电18
事故照明系统出线回路，应选用C65L-DC-C6∕2P型断路器。
﹡7

泵站-电20
泵站应设置有由接地扁铁和接地极构成的接地网，其接地电阻应不大于4欧，并采取二支接地干线引至室内外电气设备进行接地。
﹡8

泵站-电17
-电31
室外庭院照明系统的供电回路必须配置带漏电开关供电。庭院灯宜采用TT接地系统，即在每根灯杆处设一根接地极，其接地电阻应不大于250欧姆即可，同时在每根杆加设熔断器保护。

续上表
﹡9

泵站-电32

应补充泵站一﹑二次电缆清册，以便进行电缆走径、敷设、埋管等的核对。
10

泵站电气设计缺少二次设计相关资料；如二次电气配置图，屏（柜）端子排及二次电缆接线，和联系图等。
﹡11
王圪堵电站电气设备平面图
王库-电站-施-电1-04
缺电气二次设计﹑电缆清册等图。不满足施工图深度要求。
12
王圪堵电站接地系统图
施-电1-05
·应加大户外变压器与围墙之间的距离，以满足运行维护安全要求
·补充变压器基础，围墙类型图。不宜利用围墙基础作为接地干线。
13
＂
＂
电站应设置有由接地扁铁和接地极构成的接地网，其接地电阻应不大于4欧，并采取二支接地干线引至室内外电气设备进行接地。
14

三台发电机的电缆沟布置宜尽可能一致，以避免不同发电机单元间电缆的交叉敷设。
﹡15

施-电1-07
卧式机组的发电机中性点设备（一﹑二次设备），宜采取在发电机下部设发电机小室布置为宜，可取消CTG和PTG中性点高压柜，减少电缆沟﹑埋管和敷设。
16
泄洪洞塔内部照明平面图
王库-泄洪洞-施-电09
泄洪洞塔内电气照明供电回路，应选用带漏电保护的断路器供电。

建 筑 部 分

锅炉房
建筑：
1、应明确设计使用年限、耐火等级；
2、缺总平面图；
3、平面图中水泵房应设两个出入口；
结构：1本建筑可按非抗震设计；
水：
1、核实卫生间给水管管径；
2、灭火器设置位置错误；
3、潜污泵前止回阀前应加压力表。
暖：
1、应说明锅炉房采暖系统定压方式；
2、锅炉房采暖系统应有除氧措施；
3、锅炉房采暖系统供回水温度与各单体供回水温度不同，请核实；
电：
1、本建筑应设总等电位联结系统；
2、应明确本建筑配电系统接地形式并在本建筑内保持统一。
宿舍
建筑：缺宿舍平、立、剖面图；
结构：
1、可按非抗震设计；
   2、须注明持力层。
水：无水专业图纸；
暖：
1、采暖系统应采取上供下回单管跨越式系统；
2、采暖平面中部分管道未设计固定支架；
3、未交待散热器供回水支管上安装何种阀门，供水支管上应设温控阀；
4、采暖系统暖气片数量：南向应少于北向，上、下暖气片数量应有所不同。
电：缺电气专业图纸；
加压泵站
建筑：
1、建筑耐火等级应分为地上、地下；
    2、《建筑工程设计编制深度规定》应为2008年版；
    3、地下防水应写明防水等级，砼抗震等级及做法；
    4、配电室、站用变及低压配电室应设门槛；
    5、顶层平面图雨水管间距过大；
    6、缺总平面位置图。
结构：
1 基本地震加速度0.05有误，可按非抗震设计；
水：
1、建筑给排水设计规范应采用最新版。
    2、灭火器数量偏少，消火栓系统应有阀门设置。
暖：
1、采暖管道无固定支架；
2、暖气片在楼梯间仅需布在下
门房
建筑：
1、屋面泛水高度过低；
    2、缺总平面位
宿办楼
建筑：
1、缺总平面位置图
    2、每层一个防火分区与图纸不符；
结构：
1、基本地震加速度0.05有误，可按非抗震设计；
水：
1、建筑给排水设计规范应采用最新版。
2、应设置消火栓系统。
暖：
1、采暖管道无固定支架；
2、暖气片在楼梯间仅需布在下面几层；
电站
建筑：
1、缺总平面位置图；
    2、配电室应设门槛；
结构：
1、无结构计算书；
    2、可按非抗震设计；
水：
1、建筑给排水设计规范应采用最新版。
2、应交代消火栓系统的设置及消防用水量核实室内消火栓的设置是否满足要求；
3、消火栓系统应加阀门；
4、消火栓标准图应采用最
王库输-II标总体
水：
1、室外给水管线定位不全；
2、室外消火栓应详细定位；
3、少阀门井大样图；
王-宿-总体
水：
1、化粪池、集水池应有详细定位及尺寸标注；
2、室外消火栓应有详细定位；
3、雨水、污水出厂区红线应注明排水出路；
4、J2井阀门设置错误；

王圪堵水库供水工程

施工图审查报告

黄河勘测规划设计有限公司西安分公司
2 0 1 1 . 8· 西安

附件

施工图审查大纲

根据《《建设工程质量管理条例》》和《《建设工程勘察设计条例》》，制定本次施工图审查大纲，可在审查中参照执行。
一、施工图审查的主要方面
1、建筑物的稳定性、安全性、可靠性复核
2﹑施工图设计是否符合行业现行规范规程（详图条文）
3、防洪、环保、抗震、防火、卫生等有关《工程建设标准强制性条文》复核
4﹑公共利益、公众安全符合性复核
5、是否按照批准的初步设计文件进行施工图设计,施工图能否达到规定的深度要求
二、施工图审查要点
1﹑杜绝违反强制性条文及不合规
2﹑排除错误﹑缺失及明显的不合理
3﹑消除差错﹑疏漏
4﹑提出可能的设计优化
5﹑要点如下表：

序号
项 目
审 查
