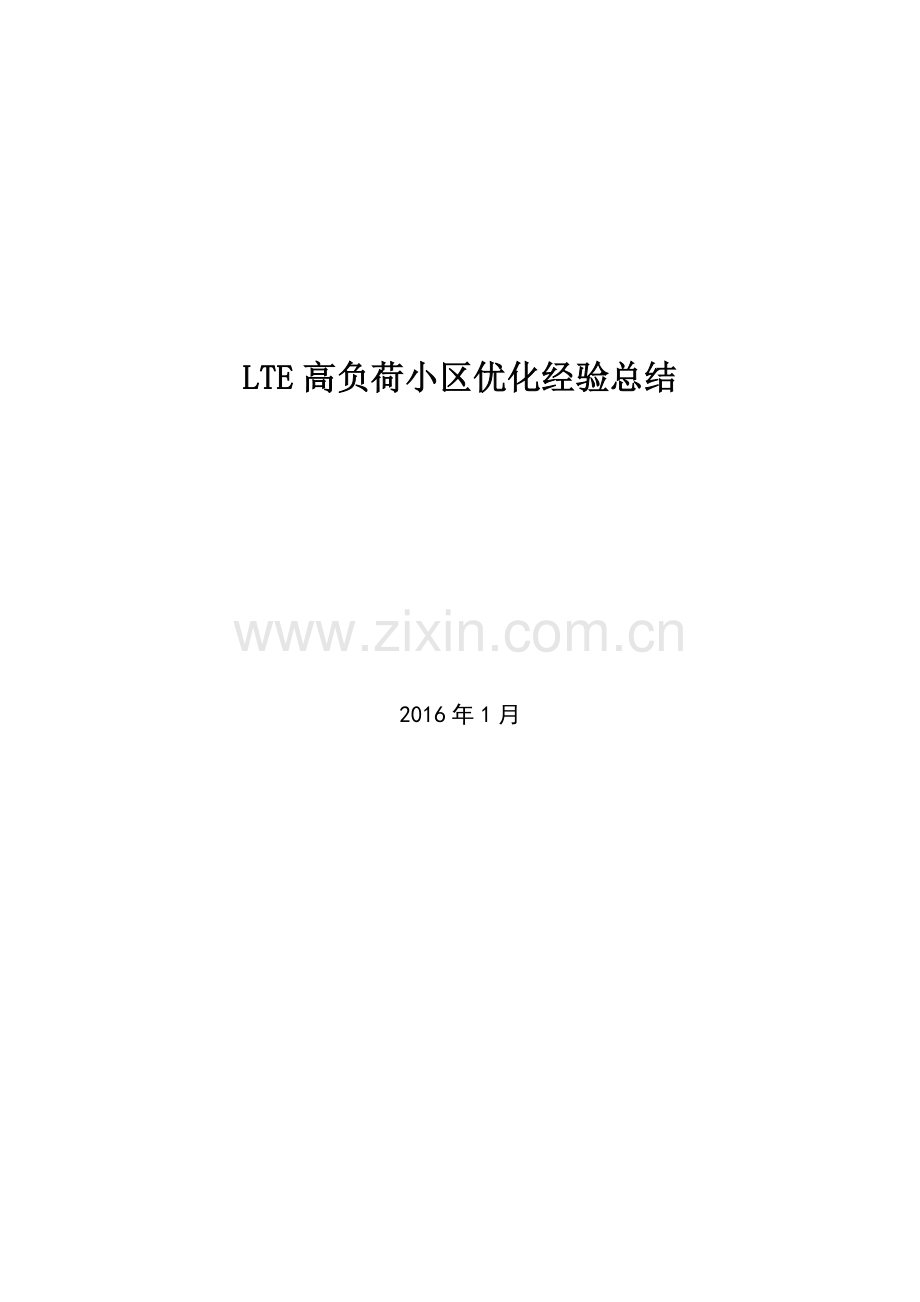

LTE高负荷小区优化经验总结

2016年1月

1. 现状

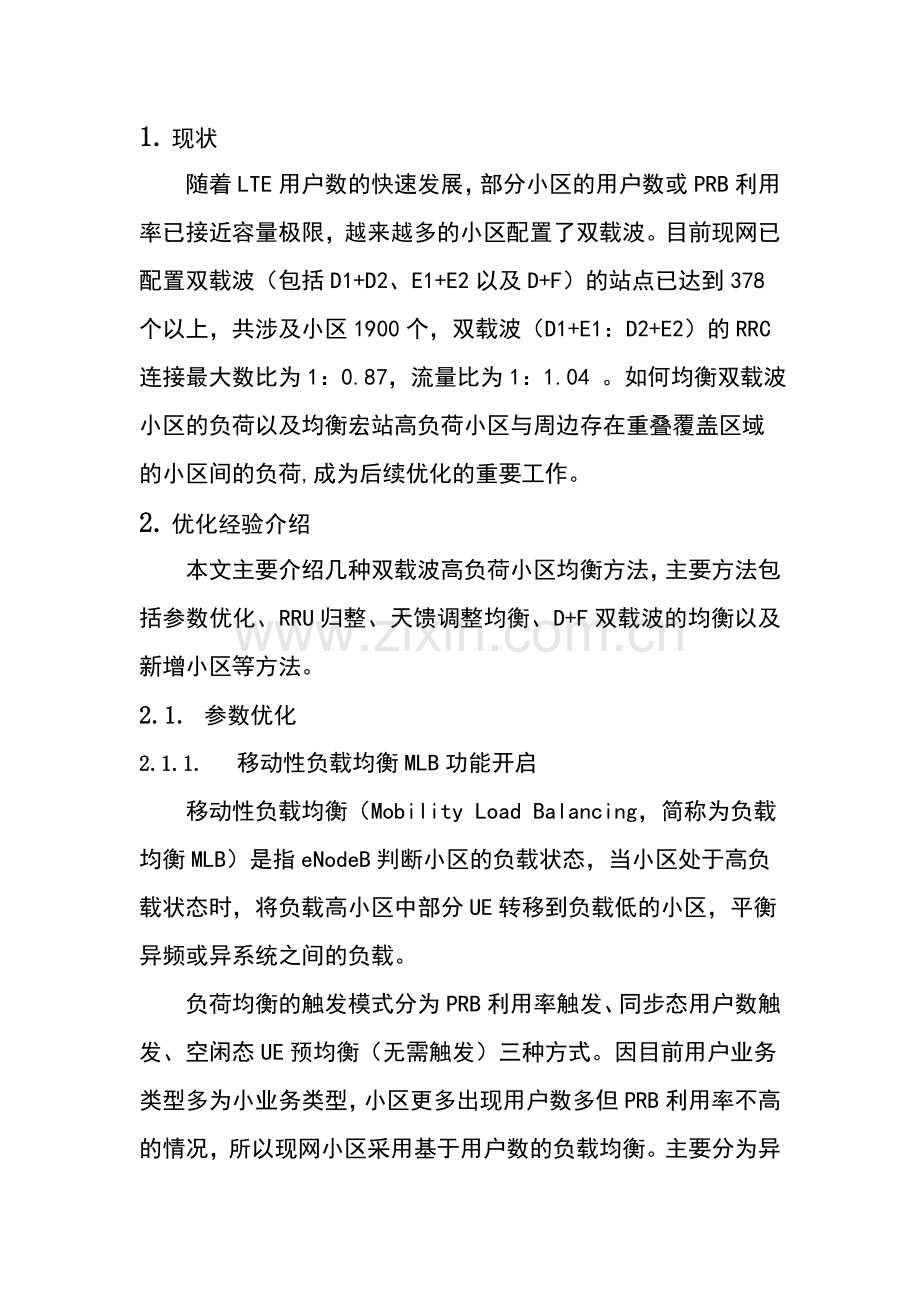

随着LTE用户数的快速发展，部分小区的用户数或PRB利用率已接近容量极限，越来越多的小区配置了双载波。目前现网已配置双载波（包括D1+D2、E1+E2以及D+F）的站点已达到378个以上，共涉及小区1900个，双载波（D1+E1：D2+E2）的RRC连接最大数比为1：0.87，流量比为1：1.04 。如何均衡双载波小区的负荷以及均衡宏站高负荷小区与周边存在重叠覆盖区域的小区间的负荷,成为后续优化的重要工作。
2. 优化经验介绍
本文主要介绍几种双载波高负荷小区均衡方法，主要方法包括参数优化、RRU归整、天馈调整均衡、D+F双载波的均衡以及新增小区等方法。
2.1. 参数优化
2.1.1. 移动性负载均衡MLB功能开启
移动性负载均衡（Mobility Load Balancing，简称为负载均衡MLB）是指eNodeB判断小区的负载状态，当小区处于高负载状态时，将负载高小区中部分UE转移到负载低的小区，平衡异频或异系统之间的负载。
负荷均衡的触发模式分为PRB利用率触发、同步态用户数触发、空闲态UE预均衡（无需触发）三种方式。因目前用户业务类型多为小业务类型，小区更多出现用户数多但PRB利用率不高的情况，所以现网小区采用基于用户数的负载均衡。主要分为异频同步态用户数均衡（转移同步态用户）、异频同步态用户数均衡（转移空闲态用户）及异频空闲态UE预均衡三种策略。三种策略中转移同步态用户的方式将带来额外的异频切换，空闲态UE预均衡的实时调整将损害一些UE的感知。因些建议现网所有的双载波小区（不包括D+F）的异频负载均衡转移UE类型均设为转移空闲态用户。
异频同步态用户数均衡（转移空闲态用户）开启步骤
Ø 功能开启：
1）参数CellAlgoSwitch.MlbAlgoSwitch下的选项中，勾选InterFreqMlbSwitch(异频负载平衡开关)”
2）参数CellMLB.MlbTriggerMode配置为“UE_NUMBER_ONLY(用户数模式触发)”。
3）参数CellMLB.InterFreqUeTrsfType的选项中，勾选“IdleUE(空闲态用户)”。
Ø 设置重叠覆盖邻区
将双载波小区互相设置为重叠覆盖邻区。重叠覆盖标识设为“是”，重叠覆盖范围设为（等覆盖）。
参数名
参数ID
推荐值
重叠覆盖标识
EutranInterFreqNCell.OverlapInd
Yes(是)
重叠覆盖范围
EutranInterFreqNCell.OverlapRange
Same（等覆盖）
Ø 设置MLB其他相关参数
参数名
参数ID
推荐值
负载均衡目标频点标识
EutranInterNFreq.MlbTargetInd
ALLOWED(允许)
负载均衡目标频点选择策略
CellMLB.FreqSelectStrategy
FAIRSTRATEGY(公平选择策略)
异频负载均衡RAN共享模式
CellMLB.InterFreqMLBRanShareMode
NON_SHARING(非RAN共享模式负载均衡)
负载均衡触发的切换小区选择策略
CellMLB.MlbHoCellSelectStrategy
ONLY_STRONGEST_CELL(只尝试最强小区)
负载平衡频点优先级
EutranInterNFreq.MlbFreqPriority
7
异频频点小区重选优先级配置指示
EutranInterNFreq.CellReselPriorityCfgInd
CFG(配置)
异频频点小区重选优先级
EutranInterNFreq.CellReselPriority
沿用现网配置
异频频点高优先级重选门限
EUTRANINTERNFREQ.ThreshXhigh
沿用现网配置
异频负载评估周期
CellMLB.InterFreqLoadEvalPrd
10
异频空闲态MLB用户数门限
CellMLB.InterFreqIdleMlbUeNumThd
100
负载均衡用户数偏置
CellMLB.MlbUeNumOffset
20
用户数差值门限
CellMLB.UeNumDiffThd
15
负载均衡最大切换出用户数
CellMLB.MlbMaxUeNum
20
负载均衡用户选择PRB门限
CellMLB.MlbUeSelectPrbThd
50%
基于负载的异频RSRP触发门限
InterFreqHoGroup.InterFreqLoadBasedHoA4ThdRsrp
-103
异频负载均衡RSRP门限偏置
EutranInterNFreq.IfMlbThdRsrpOffset
0
负载均衡邻区范围
LoadBalanceNCellScope
0ADAPTIVE(自适应选择负载均衡邻区)
上表的MLB其他相关参数中的设置值仅是推荐值，在实优化过程中可根据实据情况进行调整。
2.1.2. 邻区对的重选和切换参数优化
对于开启负载均衡功能，但均衡效果不是很理想的小区。可针对高负荷小区与双载波另一个小区或者周边的同覆盖小区进行邻区对参数进行优化。邻区对参数优化主要包括CELLQOFFSET（小区偏置）和CELLINDIVIDUALOFFSET（小区偏移量CIO）。
CELLQOFFSET（小区偏置），针对同优化级的小区间使用，分为同频和异频，建议设置-5~ 5db。该参数表示服务小区与同优先级邻区之间的小区偏置。用于控制小区重选的难易程度，参数值越大，越难重选到此邻区。因此，如果要将高负荷小区的用户分流给邻小区，需将此设为负值，反之，避免邻小区的用户回流至高负荷小区需设置为正值，达到在Idle状态下，分流高负荷小区的目的。
参数名
参数ID
推荐值
同频小区偏置
EUTRANINTRAFREQNCELL.CellQoffset
-5~5dB
异频小区偏置
EUTRANINTERFREQNCELL.CellQoffset
-5~5dB
CELLINDIVIDUALOFFSET（小区偏移量CIO），分为同频和异频，建议设置-5~ 5db。该参数表示本地小区与异频邻区之间的小区偏移量。用于控制异频测量事件发生的难易，该值越大越容易触发测量报告上报。因此，如果将高负荷小区的用户分流给邻小区，需将此设为正值，反之，避免邻小区的用户回换回高负荷小区需设置为负值。 从而在连接态时，达到分流高负荷小区的负荷的目的。
参数名
参数ID
推荐值
同频小区偏移量（CIO）
EUTRANINTRAFREQNCELL. CELLINDIVIDUALOFFSET
-5~5dB
异频小区偏移置（CIO）
EUTRANINTERFREQNCELL. CELLINDIVIDUALOFFSET
-5~5dB
案例 ：以厦门集美-集大第五社区学生公寓1、5小区为例，该两个小区为双载波小区。在开启负载均衡后，小区1与小区5的最大用户数比约为2：1。小区1的用户明显多于小区5，均衡效果不理想。因些考虑通过调整邻区对参数，将小区1与小区5的邻区对小区偏移量和小区偏置分别设置为5db和-5db，使小区1容易切换和重选 小区5。同时将将小区5与小区1的邻区对小区偏移量和小区偏置分别设置为-5db和5db，使小区5不容易切换和重选 至小区1。

通过上图对比，通过负载均衡 加邻区对参数优化后，小区1与小区5的最大用户数基本一致，达到了很好的均衡效果。
2.2. 天馈优化调整
该方法适合于室外小区。对于参数优化效果不明显的情况下，建议进行实地现场勘察，需勘察高负荷小区覆盖的区域，周边的小区是否可以覆盖到。是否可以通过调整天线方位角，下倾角或者移动天线抱杆的高度或者位置来解决。天馈调整完成后，再结合参数优化来解决负荷均衡问题。
案例 ：集美理工教学楼4、8小区均是高负荷，两小区的用户数达到300以上且同站的其他小区负荷也较高，同站小区无法分流。因此需要周边宏站小区来分流。勘察现场，左侧的理工实验楼站点距离较近且周边没有明显建筑物阻挡，通过将理工实验楼的3小区的方位角由270度调整到140度。并通过设置理工实验楼的3小区与集美理工教学楼4、8小区的邻区对的重选切换参数后，用户数降至200左右。

2.3. RRU归整
RRU归整，仅适用于室分小区，即通过后台的数据配置，将高负荷小区下挂的部分RRU调整至负荷较轻的小区，达到负荷均衡的效果。
该方法较为简单，只需修改后台数据配置 ，无法上站增加硬件。
以下图为例，小区2是高负荷小区，下挂2台RRU，而小区1负荷很轻，下挂1台RRU。通过RRU归属调整，将小区2的1台RRU调整至小区1后，可有效降低的小区2的负荷。

红框为归整前、绿框为归整后
2.4. D+F双载波均衡
由于D+F共站点组网，F小区的信号明显强于D小区，避免用户大部分驻留在F小区，需将用户分流至D小区。
在Idle状态下，F->D时，设置D为高优先级小区，使用户优先驻留在D频段小区。同时避免用户驻留其间重选回F频段小区，需设置2~5dB 的重选偏置。
在连接态下，异频之间切换采用A5事件，为了容易使F切换D,建议将F小区的A5 门限1（服务小区） 设为-80dB，A5门限2（目标小区）设为-95dB。同时为了使D难切回F，建议将A5 门限1（服务小区）设为-106dB， A5门限2（目标小区） 设为-95dB。
D+F双载波均衡参数设置如下：
状态

参数参数设置
对应参数
Idle
F->D
将D频段优先级设为7，高于F小区
EUTRANINTERNFREQ.CellReselPriority
D->F
将D与F的邻区对的重选偏置设为正值（2-5dB）
EUTRANINTERFREQNCELL.CellQoffset
连接
F->D
A5门限1（服务小区）设为-80dB
INTERFREQHOGROUP.INTERFREQHOA5THD1RSRP
A5门限2（目标小区）设为-95dB
INTERFREQHOGROUP.INTERFREQHOA4THDRSRP
D->F
A5门限1（服务小区）设为-106dB
INTERFREQHOGROUP.INTERFREQHOA5THD1RSRP
A5门限2（目标小区）设为-95dB
INTERFREQHOGROUP.INTERFREQHOA4THDRSRP
以同安技工学校站点为例 ，共有7个小区，其中小区1/6、2/7 为D频段双载波小区，小区3/4/5为共站F频段小区。目前现网小区4的用户非常，忙时超过用户数超过300以上，而其他小区用户数而较少。通过上述的参数调整后，没效果。现场勘察结果F频段4小区覆盖教学楼，未与D频段小区同覆盖，导致教学楼的话务全被F小区吸收。通过将D频段小区1和6的天线移至小区4的抱杆上后问题解决，达到较好的分流效果。

注意： 在进行D+F双载波均衡参数时，需确保D+F小区为同覆盖区域，若不是同覆盖区域，建议先调整天馈确保同覆盖。
2.5. 新增小区资源
对于高负荷小区在通过参数优化、天馈调整以及RRU归整均无效果的情况下，建议考虑通过新增小区资源解决。对于室分高负荷小区，建议通过分裂小区解决。对于宏站高负荷小区建议新增F频段站点解决，如果具备开通微站的现场环竟，建议可开通微站解决。
3. 总结
在高负荷小区优化过程中，建议优先使用参数优化，其次是RRU归整和天线调整。在以上均无效果的情况下，再考虑通过新增小区或者分裂小区来解决。
