宁乡县城道路绿化提质改造工程监理细则.doc

宁乡县城道路绿化
提质改造工程

监
理
实
施
细
则

编制：

审核：

杭州三方建设有限公司
宁乡县城道路绿化提质改造工程项目监理部
二0一0年三月

11

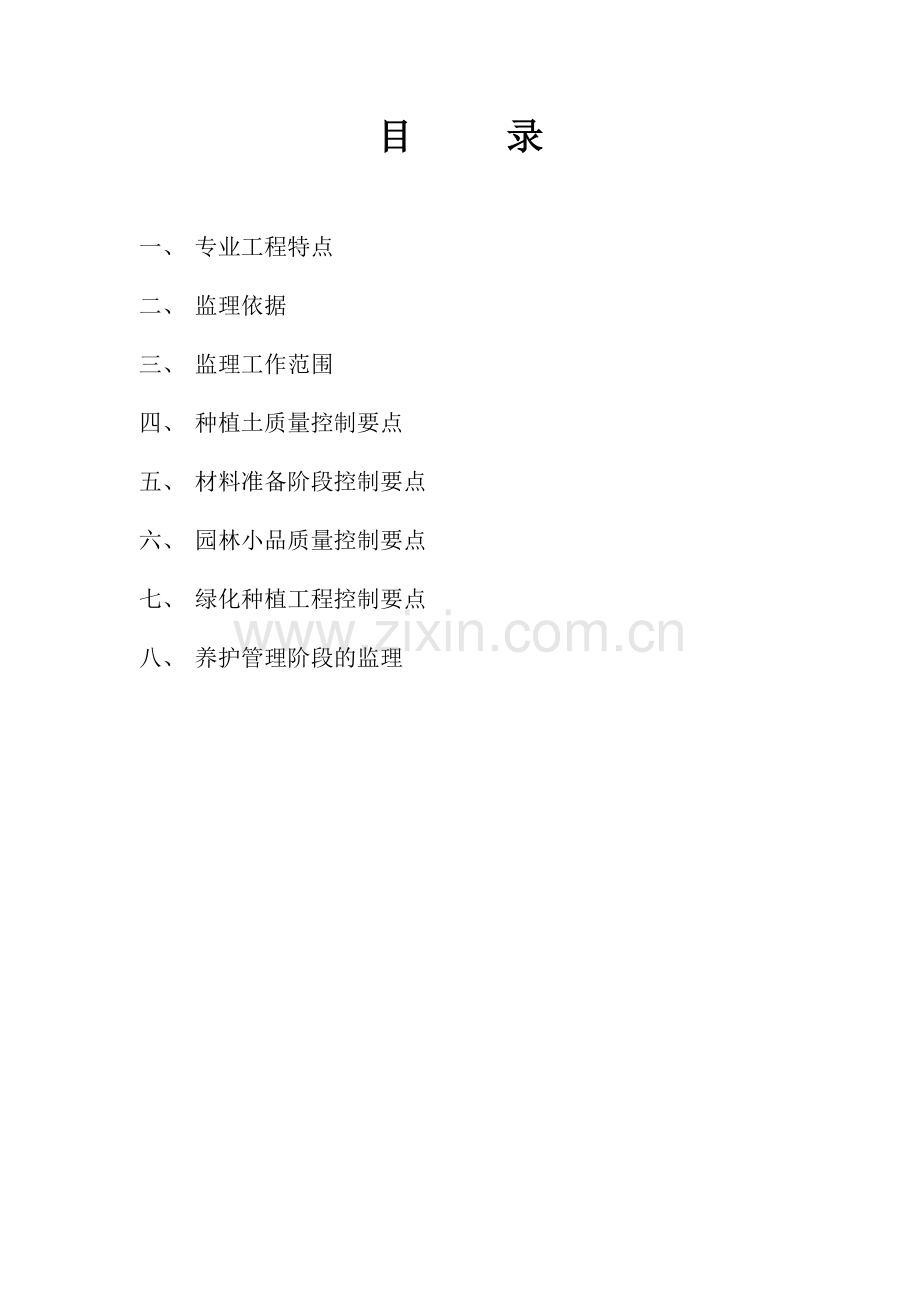

目 录

一、 专业工程特点
二、 监理依据
三、 监理工作范围
四、 种植土质量控制要点
五、 材料准备阶段控制要点
六、 园林小品质量控制要点
七、 绿化种植工程控制要点
八、 养护管理阶段的监理

宁乡县城道路绿化提质改造工程
监理实施细则

一、专业工程特点

二、监理依据
1、国家及省建设工程的相关法律、法规、条例、规章。
2、国家及省有关部门颁布的工程施工技术标准、规程、规范和工程质量检验评定标准（见下表）。
3、上级主管部门批准的设计文件和批文。
4、宁乡县城道路绿化提质改造工程招投标文件及工程施工承包合同；
5、浙江城建园林设计院设计的施工图纸，相关会议纪要及技术变更联系单；
6、本工程监理委托合同及有关文件；
7、业主提供的其它技术文件和资料等。

《工程技术标准和验收规范一览表》
序号
名　　　　　称
代　　号
1
城市绿化工程施工及验收规范
（CJJ/T82-99）
2
浙江省园林绿化技术规程（试行）
（DB33/T1009-2001）
3
杭州市园林绿化技术规程（试行）
HBLT002-1999
4
市政道路工程质量检验及评定标准
CJJ1-90
5
建筑现场临时用电安全技术规范
JGJ46-2005
6
建设工程监理规范
GB50319-2000
7
给排水管道工程施工及验收规范
GB50268-97
8
工程测量规范
GB50026-93
9
市政工程施工技术资料管理
建监（2002）221号
三、监理工作范围、内容、目标
1、监理工作范围：施工招标范围内的土方挖填、绿化种植及一年养护期的园林绿化工程建设监理。
2、监理工作内容：运用合同管理、信息管理及全面组织协调等方面的手段和措施，对本工程施工阶段的质量、投资、工期进行控制。
（1）认真审查施工图，参加图纸会审并整理会议纪要。
（2）审批施工单位编制的施工组织设计、施工技术方案、施工进度计划等文件。
（3）审查施工单位进场的工程材料、各种载植苗木严格报验。
（4）及时做好每道工序的验收工作，尤其是隐蔽工程，经检查合格签证后方可继续施工。
（5）组织和参加监理工作例会，并做好会议记录。
（6）定期组织工程协调会，随时了解施工中存在的问题，协调各参建单位间的配合。
（7）协助业主处理有关工程事项，办理施工过程中各类经济技术签证及设计变更手续。
（8）审批施工单位申报的总进度计划、每周进度报表，签发工程付款通知书。
（9）依据验收规范和设计要求，验收分部、分项工程，并协助业主组织该工程初步验收，参加工程竣工验收。
（10）督促施工单位报送各项资料，做好技术档案归档工作。
3、监理工作目标：通过对工程质量、进度、造价的控制，使工程达到合同中所预期的各项指标。
（1）质量：工程质量必须符合设计图纸和城市绿化施工规范要求，达到施工合同所约定的工程质量标准。
（2）进度：施工期符合合同所规定的期限。
（3）造价：以建设单位与承包单位签订的施工合同及变更协议作为投资控制的依据，按浙江省工程概（预算）定额和国家及地方有关经济法规的规定进行工程结算。
四、种植土质量控制要点
1、种植或播种前应对该地区的土壤理化性质进行化验分析，采取相应的消毒、施肥和客土等措施；
2、种植地的土壤含有建筑废土及其他有害成分，以及强酸性土、强碱土、重粘土、沙土等，均应根据设计规定，采用客土或采取改良土壤的技术措施。
3、绿地应按设计要求构筑地形。对草坪种植地、花卉种植地、播种地应施足基肥，翻耕25~30cm，搂平耙细，去除杂物，平整度和坡度应符合设计要求。
4、园林植物生长所必需的最低种植土层厚度应符合下表的规定。
园林植物种植必需的最低土层厚度
植被
类型
草本
花卉
草坪
地被
小灌木
大灌木
浅根
乔木
深根
乔木
土层厚度
（cm）
30
30
45
60
90
150
五、材料准备阶段控制要点
施工单位拟用于本工程的材料，必须做好报验工作，监理人员是否同意材料在本工程使用要明确审核意见。同时要对进场材料按规范要求取样做好材料的检验、试验工作，试验报告未给出试验结果前材料不得用于本工程。
1、钢筋
1）检查产品合格证和出厂检验报告：
钢筋进场时，监理人员应检查其产品合格证和出厂检验报告，作为质量的证明材料，所列钢筋的品种、规格、型号、化学成分、力学性能等，必须满足设计要求，符合现行国家标准的规定。
2）检查进场复试报告：
进场复试报告是有资质的试验室对监理见证人员见证取样的钢筋检验的结果，此结果是作为判断材料能否在工程中使用的依据。
钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量符合有关标准规定的钢筋，方可用于本工程。
检查数量按进场的批次和产品的抽样检验方案确定。由于工程量、运输条件和各种钢筋的用量等的差异，很难对各种钢筋的进场检查数量作出统一规定。实际检查时，若有关标准中对进场检验数量有规定的，应按标准执行；若有关标准中只有对产品出厂检验数量的规定，则在进场检验时，检查数量可按下列情况确定：
a.当一次进场的数量大于该产品的出厂检验批量时，应划分为若干个出厂检验批量，然后按出厂检验的抽样方案执行；
b.当一次进场的数量小于或等于该产品的出厂检验批量时，应作为一个检验批量，然后按出厂检验的抽样方案执行；
c.对连续进场的同批钢筋，当有可靠依据时，可按一次进场的钢筋处理。
3）进场的每捆（盘）钢筋均应有标牌，按炉罐号、批次及直径分批验收，分别堆放整齐，严防混料，并应对其检验状态进行标识，防止混用。
4）钢筋进场时和使用前应全数检查其外观质量。钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
5）在钢筋分项施工过程中，若发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应立即停止使用，并对该批钢筋进行化学成分检验或其他专项检验，按其检验结果进行技术处理。
6）钢筋的种类、强度等级、直径应符合设计要求。当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。当需钢筋代换时，必须征得设计单位的同意，并应符合下列规定：不同种类钢筋的代换，应按钢筋受拉承载力设计值相等的原则进行。代换后应满足混凝土结构设计规范中有关间距、锚固长度、最小钢筋直径、根数等要求。
2、混凝土
在检查原材料试验报告和氯化物、碱的总含量计算书时，应查看混凝土中氯化物和碱的总含量是否符合现行国家标准《混凝土结构设计规范》GB50010和设计的要求。
混凝土中掺用矿物掺合料的质量应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596等的规定。矿物掺合料的掺量若设计有要求时根据设计要求，设计没要求时应通过试验试配确定。
1）水泥：配制自拌混凝土的水泥使用前必须查明其品种、级别、包装或散装仓号、出厂日期等，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定才准使用。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。
检查数量按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。严禁使用不合格水泥拌制混凝土，钢筋混凝土结构中严禁使用含氯化物的水泥。
2）粗、细骨料：
普通混凝土所用的粗、细骨料的质量应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53、《普通混凝土用砂质量标准及检验方法》JGJ52的规定。
混凝土用的粗骨料应采用质地坚硬的卵石、碎石，其最大颗粒粒径不得超过构件截面最小尺寸的1/4，且不得超过钢筋最小净间距的3/4。对混凝土实心板，骨料的最大粒径不宜超过板厚的1/3，且不得超过40mm。
细骨料宜选用质地坚硬、洁净的中粗砂，优先选用级配符合要求的河砂；砂的含泥量不大于5%，无垃圾、草根、泥块等杂物。
3）外加剂：
凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076、《混凝土外加剂应用技术规范》GB50119等和有关环境保护的规定。外加剂应有产品合格证书、出厂检验报告和进场复验报告，监理人员必须对其产品合格证检查留存，并做好记录。使用前，应进行掺入配比试验。
钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准《混凝土质量控制标准》GB50164的规定。
4）拌合用水：
拌制混凝土宜采用饮用水；当采用其他水源时，水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。不应含有影响混凝土正常凝结硬化及对钢筋有腐蚀作用的有害物质；污水、泥水、ph值小于4 的酸性水等，均不得用于混凝土拌合；
3、木材
本工程使用木材合同要求全部为柚木。且全部木材要求不得使用湿材，含水率不得大于18％。外露木材均应涂刷油漆或防腐处理。木柱脚底部必须热敷沥青防腐，构件和接触地坪的柱根等，除做防腐处理外，还必须做防白蚁处理。有防火要求的木构件应涂刷防火涂料。
1）木材的干燥处理要求:根据木材的树种、规格、用途和设备条件等，使用自然干燥法进行。在选材时，要尽量选择天气晴好的时候。在工地使用板材时，要使用木方垫起，不能直接放在地上，更不能放在易潮的地方。场地必须清除杂草，然后使用砂子等垫坪，并有一定的坡度，便于排除积水。在制作构件时，木材的含水率应符合含水率木柱不大于25%，梁板不大于18％的要求。
木材进场经验收合格后，所有木材（原木、木板材及成品、半成品）均应堆放在有顶棚的设施内以防日晒夜露及雨淋。
2）木材的防腐及防白蚁处理要求：防腐方面应按照设计要求并参照现行的《建筑防腐防蚀工程施工及验收规范》，接触地面或埋在地下的木构件，必须使用热敷沥青防腐。防白蚁处理由相关部门进行。
3）木材的防火处理要求：应根据《建筑设计防火规范》的规定及设计要求，对木材使用防火涂料。对于露天结构或易受潮的木构件，在经过防火处理以后，还应注意防水事宜。
4、石材
1）石材要求：要求平直通角，棱角无损。光面标准分为四级：一级为凿子光，要求找平，凿痕均衡，深度在5mm以内；二级为粗斩光（一斧光），剁齐匀称，残留凿痕在2.5mm以内；三级为细斩光（三斧光），剁齐均细，消除斧痕；四级为磨光（含锯光）。在园路工程中，除大理石碎片地面（地坪）及大面积铺装分隔线条外，一般不宜采用磨光。如采用机械加工的锯光板材，也宜按二级光面标准在剁斧加工。检查进场石材的产地、材质情况、规格尺寸、加工深度、颜色等是否符合图纸要求。对于在场内的精加工石材的质量情况和构件的预拼装质量情况，必要时还要请业主。设计人员认可后，才能进行正式施工。
2）卵石要求：施工单位在选购雨花石时，其品种、色泽、质感、规格应提供样品，交由设计、业主确认定样。同时石材要求强度均匀，抗压强度＞30MPa。卵石要求细滑圆润，耐磨。粒径要求分为：特大（10～20cm）、大（6～10cm）、中（4～6cm）、小（2～4cm）。卵石表面应洗净。
六、人行道板、路侧、平石、花池工程施工方法及质量控制要点：
1人行道板、路侧、平石、花池的质量特性：
1）侧、平石安装坐浆必须饱满，安装必须牢固、稳定，顶面平整、线角顺直，侧石拼缝的砂浆饱满、勾缝表面严密、光滑洁净。
2）预制块人行道板的强度等级必须达到设计强度等级，铺设必须平整稳定，坡度适宜、灌缝嵌真料应饱满，严禁有翘动板块。人行道贴高级彩砖。
3）混凝土花池，贴花岗岩，彩色金属花栏。
2质量控制要点与质量缺陷控制：
1）控制材料的质量，预制构件要有出厂合格证。
2）侧平石和人行道板安装应牢固、稳定、严禁有松动和相邻的高低差，应平顺、坡度适宜无阴水和积水缺陷。
3）预埋件、井盖座安装牢固、平稳。部件应完整无损。
4）侧石、平石的顶面不平顺、相邻的高低差太大，呈现错牙；侧、平石板安装平整度严重超差，或局部沉降和弯曲处有折角面酿成阴水。控制措施：控制高程，做好水准点并拉通线安装时控制水平线，坐浆要铺打饱满、平整、缘面拼装应牢固平稳、坡度适宜顺水性好。
5）预制块人行道板铺筑不平、翘动是基层处理不平整或者基层压实度差。
3控制措施：铺筑前应严格控制基层的平整度和密实度，认真选择好板块，板块的铺筑应拼装平衡，拼缝要顺直，嵌缝灌注材料要饱满、密实，严禁板块松动，坡度适宜，顺水性好，不得有积水现象。
七、绿化种植工程控制要点
1、带泥球的树木是否扎腰箍，出长根和裸根的树木是否有沾泥或带毛泥球和根部保湿处理措施；
2、非栽植季节栽植必须规范操作和制定好各种保活措施；
3、树木运到栽植地后，发现有损伤的树枝，树树根是否及时修剪，大的修剪口是否作防腐处理；
4、栽植
1）植前要根据设计要求施基肥或改良，合格后签署种植土改良报验单（隐蔽工程）；
2）树木要按定向选择丰满的完整面，并朝向主要视线，孤植树木冠幅要完整；
3）带泥球的树木应按规范标准操作，轻放入坑，去除包扎物，按设计要求施肥或技术处理，围堰和浇水后平整，两天内发现泥土下沉，有否及时补填土、浇水整平；
4）裸根树木应按规范标准操作，粘浆、扶正、培土、夯实、围堰、浇水；
5、支撑、绑扎
1）乔木、大灌木在栽植后应按实际情况打支撑，雪松等特别树种要进行“领头”等特殊处理，绑扎点要用软衬垫，不能用铁丝或草绳；
2）较近的树木，可相互支撑；
3）检查各种支撑是否牢固，绑扎后树干应保持正直；
6、修剪及其它
1）新栽植的植物要进行修剪、疏枝，以提高成活率；
2）非种植季节栽植应按不同的树种采取相应的修剪。强修剪后树冠树形仍要符合设计要求。
3）应摘叶的是否摘，是否保留幼芽；
4）夏季、冬季是否有防晒、防寒措施，喷雾、浇水是否达到保持二、三级分叉以下的树干湿润；
5）草绳绕杆下部应到地面，高度应符合要求；
7、报验
1）检查工程规范要求项目或分项质量评定项目；
2）签署工程报验单。
八、养护管理阶段的监理
1、督促施工企业制订养护管理年度计划，季度计划、月度计划和周安排计划；
2、督促施工企业对工程成品进行树体保护 ，灌溉排水、松土除草、防治病虫害、施肥、修剪整形、建立防护设施和死树的处理以及补植；
3、督促施工企业建立养护管理队伍或固定养护管理人员；
4、监理部对施工企业的日常养护管理，采取不定期检查，平时多看看，每月检查一次，对检查出来的问题，提出整改意见，督促施工企业落实办理，并及时向建设单位反馈养护管理信息，取得建设单位的理解和支持；
5、督促施工企业对工程成品、园林小品、树木、地被植物、花卉草坪进行养护管理的同时，建立养护管理档案；
6、病虫害防治上禁用市政府规定的剧毒农药，提倡生态农药，进行综合防治。
