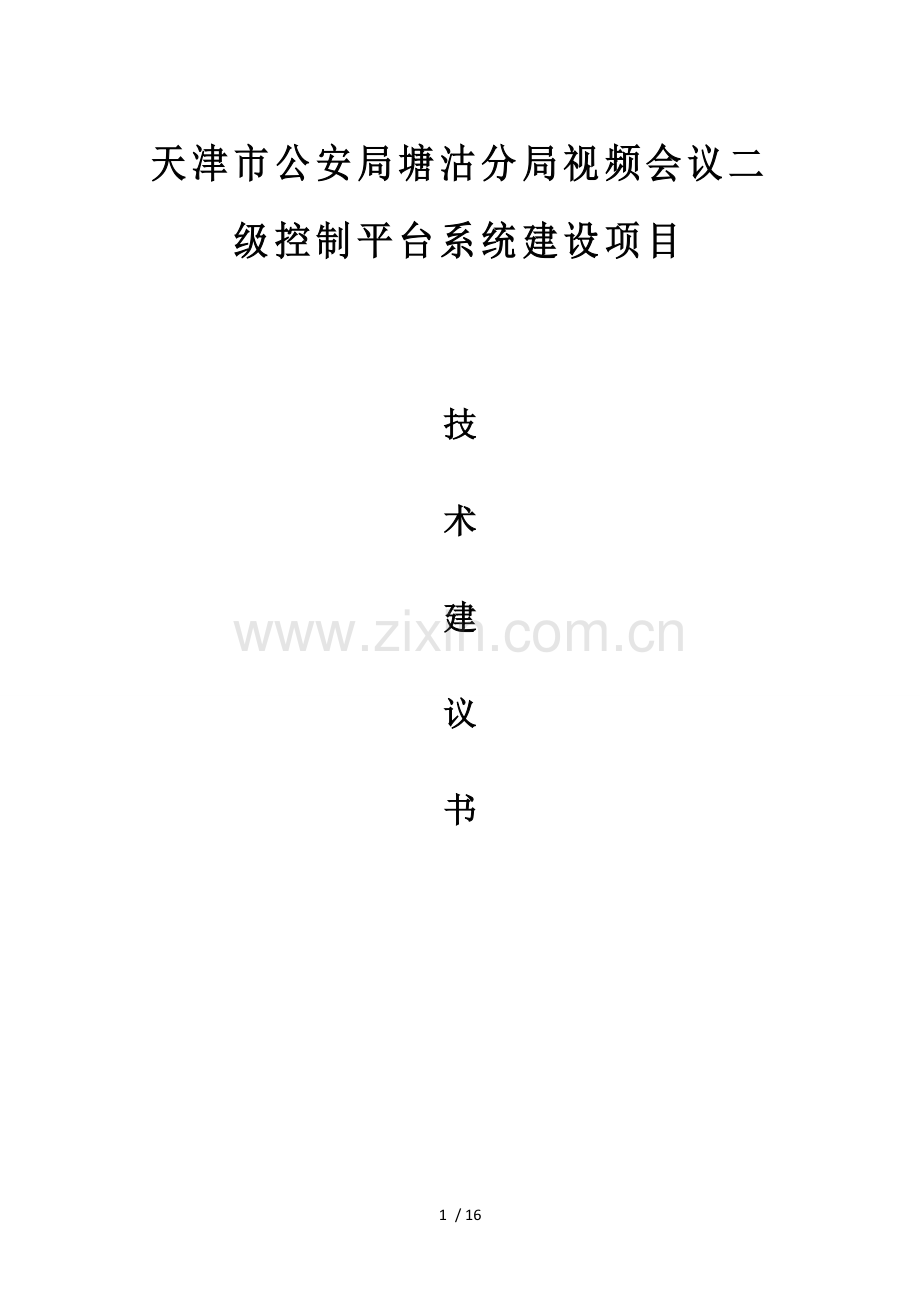

天津市公安局塘沽分局视频会议二级控制平台系统建设项目

技

术

建

议

书

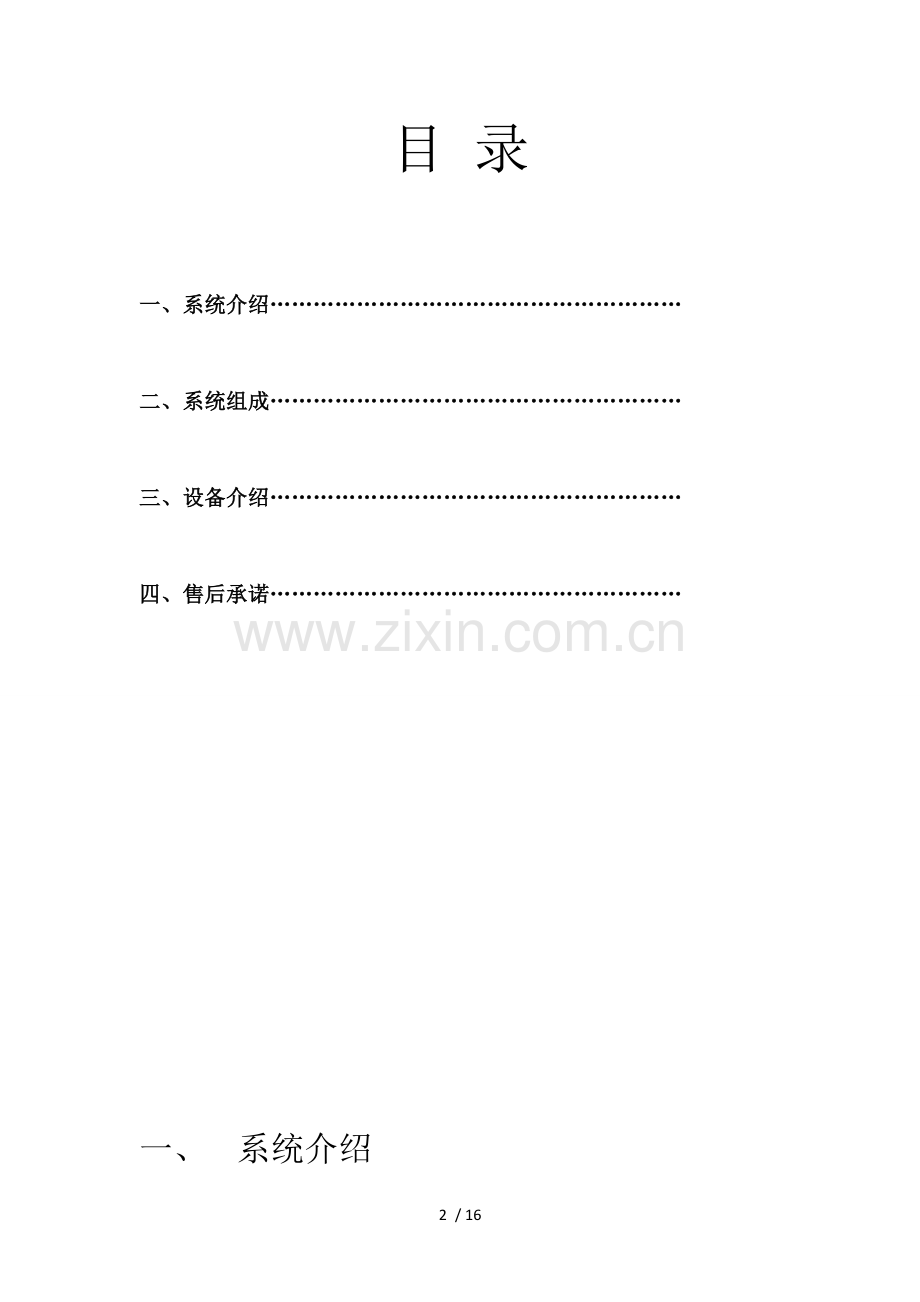

目 录

一、系统介绍…………………………………………………

二、系统组成…………………………………………………

三、设备介绍…………………………………………………

四、售后承诺…………………………………………………

一、 系统介绍
1、 概述
随着社会的发展，视频及音频控制系统在社会各界发挥越来越重要的作用。我公司按照甲方为了实现全局图像资源的整合和共享建立视频指挥集中控制平台，并按照市局的视频指挥系统总体建设结构框架进行统一规划，统一建设思想，特别是为提高图像质量及有效级联互控，核心控制视频矩阵要与市局视频矩阵相兼容。参照市局集中控制平台的建设方式进行本单位的建设（见图）进行天津市塘沽公安分局视频会议二级控制平台建设，此次工程在原有设备的基础上利用现今先进的技术，本着既节约成本又不失技术的先进性，进行最优化设计。

2、 系统设计
根据甲方的使用需求，我公司在塘沽分局控制室设计搭建一套视频会议二级控制平台，考虑到与市公安局系统的兼容性和设备可扩展性，以及主会议室和分会议室及110指挥中心的通讯，并能达到同时开多场会议和会议与视频指挥同时进行互不干扰互不影响，从而实现多资源的共享。为此，我公司选用与市局同样品牌的博康64×64矩阵和声艺GB2-24调音台。利用64×64路博康矩阵达到和市局博康视频矩阵的互联互控、资源共享，以确保现有2M视频会议、IP视频会议系统及三级视频会议的每日点名及对话、各分局指挥中心大厅、各视频会议室、卫星图像车及移动指挥车等应急图像源的有效接入及分配，进而实现分局图像资源的整合，实现在110指挥中心直接进行视频指挥的点名及视频指挥与视频会议等多业务同时进行时的资源共享；集中控制；相对独立；互不干扰。
3、 建设原则
该系统应是一个技术先进、成熟可靠、性能优秀的视频系统，能够综合考虑视频监控、视频会议、视频指挥系统的中长期发展规划，在结构、应用、管理、系统性能以及传输手段等各个方面适应未来视频会议、视频指挥和多媒体通讯的发展，并能最大限度地保护用户的投资。
首先，我们考虑使用博康的视频矩阵控制系统是为了与市局控制平台的系统一致，这样即可实现从市局到分局平台之间；市局110指挥中心与分局110指挥中心之间的无缝对接，从而确保与市局及其他已建二级控制平台的分局实现协议相同，互联、互控、灵活调用，资源共享。

其次，根据分局接入图像控制中心的图像资源数量，我们考虑采用64×64路的矩阵，将我们现有的二级2M专线视频会议、二级IP视频会议、三级视频会议、各个会议室摄像机和110指挥中心摄像机、图像通讯车及其他视频资源等整合集中到控制中心，这样即可达到视频资源的集中管理；采用GB2-24调音台是将各个会议终端、各个会议室话筒、110指挥中心话筒，图像通信车音频、电话会议机等音频资源进行统一管理、控制。使得我们的系统具有协调可持续发展性。
最后，建设本平台控制系统后由于将视频和音频资源集中到了一起，这样我们就可以实现在分局同时进行两场不同内容的视频会议；同时进行视频会议与视频指挥。各个会议室、110指挥中心可调用相应需要的视频及音频资源，互不干扰、相对独立、集中控制，既简便了操作又节约了人力资源。
天津市公安局塘沽公安分局建设，从实际情况出发，遵循以下建设原则：
（1） 满足应用需求：这次建设的视频控制平台满足甲方的需求，并以满足行政会议、视频指挥对于“稳定压倒一切”目标，系统不仅能够实现视频互联、互控功能，而且满足与市局系统的兼容及视频会议、视频指挥之间互不干扰、相对独立、资源共享的要求，并经济、合理、灵活地给出建设方案。
（2） 先进技术和功能：视频控制平台不仅仅考虑可以召开会议、进行视频指挥，随机选择本地及远程视频图像而且考虑到图像清晰、设备稳定及操作方便，并可以提供丰富的应用功能。
（3） 良好的兼容性：选择的设备具备良好的兼容性，与市公安局视频控制平台系统能够兼容，链路连通即可实现与市局的互联、互控，在权限范围内调用控制接入的整个公安局内控制平台的视频图像。
（4） 售后服务能力：我公司的售后服务能力应该是本次视频会议二级控制平台建设重点考虑的一个方面，我公司具备完善的、一流的售后服务体系；能够提供本地化的、一站式的、快速响应的服务；具备专家级的售后维护工程师；具备一流的培训教育体系；当设备发生故障时能够及时的处理，这些都是本次视频会议二级控制平台建设系统工程应该重点考虑的方面。
（5） 厂家可持续发展能力：我公司在设备选择上主要考虑厂家的产品线构成、人员规模、业务领域、盈利能力、发展前景等等，都是视频建设的原则之一，换言之，厂家能否长期的生存下去，能否成为长期合作伙伴，是建设视频系统时不得不考虑的问题。

二、 系统组成
根据甲方的需求，系统组成示意如下图所示：

1. 在视频会议控制室，安装2米机柜一台，用于放置矩阵，视频会议终端等设备。调音台放置在控制室的操作台上。在控制室墙壁上挂一台46寸三星液晶电视，通过4画面分割器，达到多画面观看的，通过博康矩阵进行视频的控制切换，通过调音台对音频单元进行控制。
2. 主会议室摄像机的控制接在二级视频会议主机上，由二级视频会议主机控制，其他两个云台摄像机由博康矩阵进行控制。
3. 分会议室安摄像机同样连接到二级视频会平台的博康矩阵上，由博康矩阵进行控制。从而实现视频会议主机可任意选择各个会议室的本地视频图像。
4. 从控制室布放2条视频线、2条音频线从而达到图像与音频互传。在110指挥大厅的安装一台摄像机。摄像机视频传到控制室博康矩阵，音频线经110指挥中心调音台连接控制室调音台，布网线连接局内公安网交换机上，连接会议点名控制电脑、安装一台液晶电视从而实现视频指挥系统点名和视频指挥。

三、 设备介绍
1、 博康矩阵系统
系统建设选用一套64×64视频矩阵系统，这样能够与市公安局图像控制中心联网，当市局控制系统链路连通后即可实现与市局矩阵系统互传、互通、互控。
(1) 矩阵主机
视频矩阵主机输入为64路视频，输出为64路视频。模块化，16插槽，可任意组合音视频输入输出板。单机箱最大可配置为192×64或240×16容量的矩阵。 单机箱双64总线，最大可配置成两个64×64容量的矩阵。 信号从输入到输出只经过一次切换，保证信号质量。 多层结构，系统总容量可扩展8 层。每层信号独立切换，各层间信号通过控制器可实现联动。 视频输出支持OSD方式叠加摄像机名称、日期时间和视频丢失报警信号。 采用RS485通讯接口，便于多层之间通讯接口级联，通讯距离长。
视频输入：模拟复合视频信号/BNC接口 （1.0VP-P / 75Ω）
视频输出：模拟复合视频信号/BNC接口 （1.0VP-P / 75Ω）
单机箱总线：双64总线
单机箱交换容量：
单总线时：192×64
双总线时： 64×64（信号1）和 64×64（信号2）
可接受输入Vpp电平幅度：500mv-1200mv
可接受输入行同步电平幅度：200mv-350mv
可接受输入色同步电平幅度：200mv-350mv
输入电源：180V-240V 50hz/60hz
整机功耗：< 300W
机箱形态：标准机柜9U高度，16槽位
机箱尺寸：482.6×399.2×351.5(mm）
整机重量：<30KG（满配置）
工作温度：0－40℃
工作湿度：10－ 90℅（非冷凝）

（2）串口服务器
服务器的主要功能就是将标准的串口总线数据（RS-232、RS-422、RS-485）与标准的支持TCP/IP 协议的以太网数据进行双向转换，用来解决普通串口设备在Internet/Intranet 上的联网问题。NS1016串口服务器采用嵌入式微处理器以及独立开发的嵌入式操作系统，具有系统安全性好、稳定可靠等特点；并且拥有全面的功能以及人性化的交互界面，可以很方便地配置和使用。标准的1U机架式机箱，便于安装；
n 16 个RS-232/422/485自适应接口，可自由选择不同的通讯模式；
n 支持TCP server和TCP client会话模式，在TCP server模式下每串口最多支持3个会话；
n 内置嵌入式web 服务器，内置管理员口令、IP 认证系统，通过IE 等浏览器即可实现远程更改配置、远程软件重启和远程固件升级等功能；
n 1个10M/100M自适应网口；
n 所有对外的接口都带有二级防雷设计；
n 支持动态IP（DHCP）和静态IP，支持网关和代理服务器，提供数据双向透明传输，用户不需要对原有系统做任何修改；
n 丰富的LED指示灯，工作状态及诊断指示；
n 表面贴装器件，确保产品体积小、可靠性高；
n 模块化设计，方便产品的后期维护；
n 极低的电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰；
详细技术参数
网络通道数：1路
网络带宽：10M/100M自适应
支持协议：DHCP/TCP/UDP/IP/ICMP/ARP
串口通道数：16
通讯模式：RS232（全双工）/RS422（全双工）/RS485（半双工）可自由配置
端口连接形式：RJ45
串口通讯速率:1200bps-115200bps
串口数据位:7位/8位
数据校验:奇校验/偶校验/无
停止位:1位/2位
连接形式:TCP server/TCP client
误码率:1.00E-09
工作电压:DC 9-14V
电源输入电压:AC 110-240V
整机功耗:<45W
整机重量:<3kg
工作温度:—10℃～55℃
工作湿度:0～95%无冷凝
无故障连续工作时间:>100000小时

（3）控制器
VIS Server4501  采用1U机架式工业控制计算机，具备千兆网口，标配160G硬盘，用于管理矩阵、BVX或者IP系统，可支持多台IPSAN同时连接，支持大容量直播转发。随机附送网络配置程序。支持最大40路（以每路2Mbps计算）。独立的VIS Server4501应用于各指挥中心，多台VIS Server4501 联网可以组成大型视频管理系统。
博康VIS Server4501 软件配置:

技术参数：
CPU： Intel P4 2.8G
内存： 1G DDR
串口： 2个RS232
网络： 4个10/100/1000M 网口
硬盘： 标配160G硬盘
机箱： 1U机架式（45（高）x 465(宽) x 360(深)mm）
工作温度： 0℃～60℃
功耗： 低于160W
工作电压： 交流100V-240V， 60~50HZ
（4）矩阵键盘
控制键盘应可与控制器配套使用，并兼容MAX1000控制键盘,提供增强菜单功能，使键盘的可设置性、可操作性大大提高。根据控制器的设置，可以控制多种协议的云台和高速球和图像切换的功能。
详细技术参数：
键盘兼容:BOCOM 矩阵控制器、VIS 服务器
通讯方式:RS-232
最大通讯距离:15M
通讯协议:BC232\PELCO-D\PELCO-P\行规协议
波特率:19200bps\9600bps\4800bps\2400bps\1200bps
工作电压:DC9V/3.3A
工作温度:0℃～40℃
工作湿度:0～95%（无冷凝）
最大功率:1W

2、调音台
技术指标：
GB2 有16、24和32单输入通道三种款式，它们都包含有：
每个通道都有GB30低噪声话筒前置放大器和G30均衡器
2对立体声输入
4个编组母线，配置为2个立体声子编组
立体声混音和单声道相加输出
6个辅助（AUX）输出
6x2个矩阵输出

单声道输入:
单独的+48V幻像电源供电开关
信号极性反转开关
10-60dB增益的话筒输入（线路输入为-20dB）
100Hz高通滤波器
具有中频扫描的4段EQ
6个Aux：Aux1 和2为推子前，Aux3和 Aux4为推子前/推子后可选，Aux5 Aux6为推子后（用户可
选择Aux5和6跟随Aux3和4切换）
具有LED指示的噪音开关节
立体声混音、子编组1-2和子编组3-4路由
峰值信号LED指示
具有推子前/推子后切换的通道直接输入（开关在后面）

其他特性：
6x2矩阵输出（编组，L 、R）
有MUTE、AFL开关和LED灯的矩阵主输出电平控制
XLR1-4（推子后监听）开关和LED灯的AUX主输出控制
XLR1-4（推子后监听）开关和LED灯的AUX主输出控制
具有电平控制的耳机输出和控制室输出
2路卡座重放、混音、Sub1-2和Sub3-4监听开关
2路卡座重放路由到混音转换开关
双12段LED峰值输出指示表
返进话筒输入，路由到AUX1-4和子编组
RCA插座上的录音输出
RCA插座上的2路重放输入
2个照明灯连接器

立体声输入：
10-60dB增益的立体声话筒输入
方便的+48V幻像供电开关
信号极性反转换
分离的立体声线路输入，具有电平控制，可切换到混音作为立体声传或注入本地通道（替代话筒信号）
立体声/单声道节目转道
4段单声道输入输出
Aux单声道输入输出
子编组：
子编组输入
分开的L-R子编组推子
XLR接口的子编组输出
LED指示的PFL
混音输出
混音插入
立体声混音推子
XLR接口的混音输出
XLR接口的单声道相加
四、 售后承诺
1.提供所投产品一年的免费上门保修，终身维修。保修期自验收合格之日起计算。
2.我公司对甲方使用人员进行免费现场技术培训使操作、维护人员了解系统构成、系统工作原理。启动和关闭系统程序及相关的安全功能；了解系统、设备详细的功能及和其它系统的接口。
3.质保期内：
我公司免费承担故障维修，零配件和维护保养的义务，确系质量原因无法正常工作时，我公司负责免费更换全新合格的产品。考虑到运输时间较长，我公司为每个子系统容易出现故障的产品，提供相关的备品备件。以保障各个子系统的正常运行。
我公司将提供电话技术支持服务，及时解决提出的问题。若不能解决，我方在收到报修通知2小时内做出响应，并在24小时内到达现场，从而保证系统的正常稳定的运行。
质保期后，将以优惠价格提供配件，对系统提供终身服务。
我公司是上述外购设备厂商或经销商的受权单位或合作伙伴，系统中使用的外购产品均能享受该厂商的售后服务。
4.培训要求
被培训的操作人员能按照规定要求的方式，在正常和紧急情况下操作系统；被培训的维护人员能够进行简单的系统维护，使系统在出现异常的情况下能恢复系统进行正确运行，排除由于误操作和使用不当造成的隐患，当有意外发生时能够迅速排除故障；被培训的安装人员能够独立安装、调试和维护设备。
