第四章技术规范应答

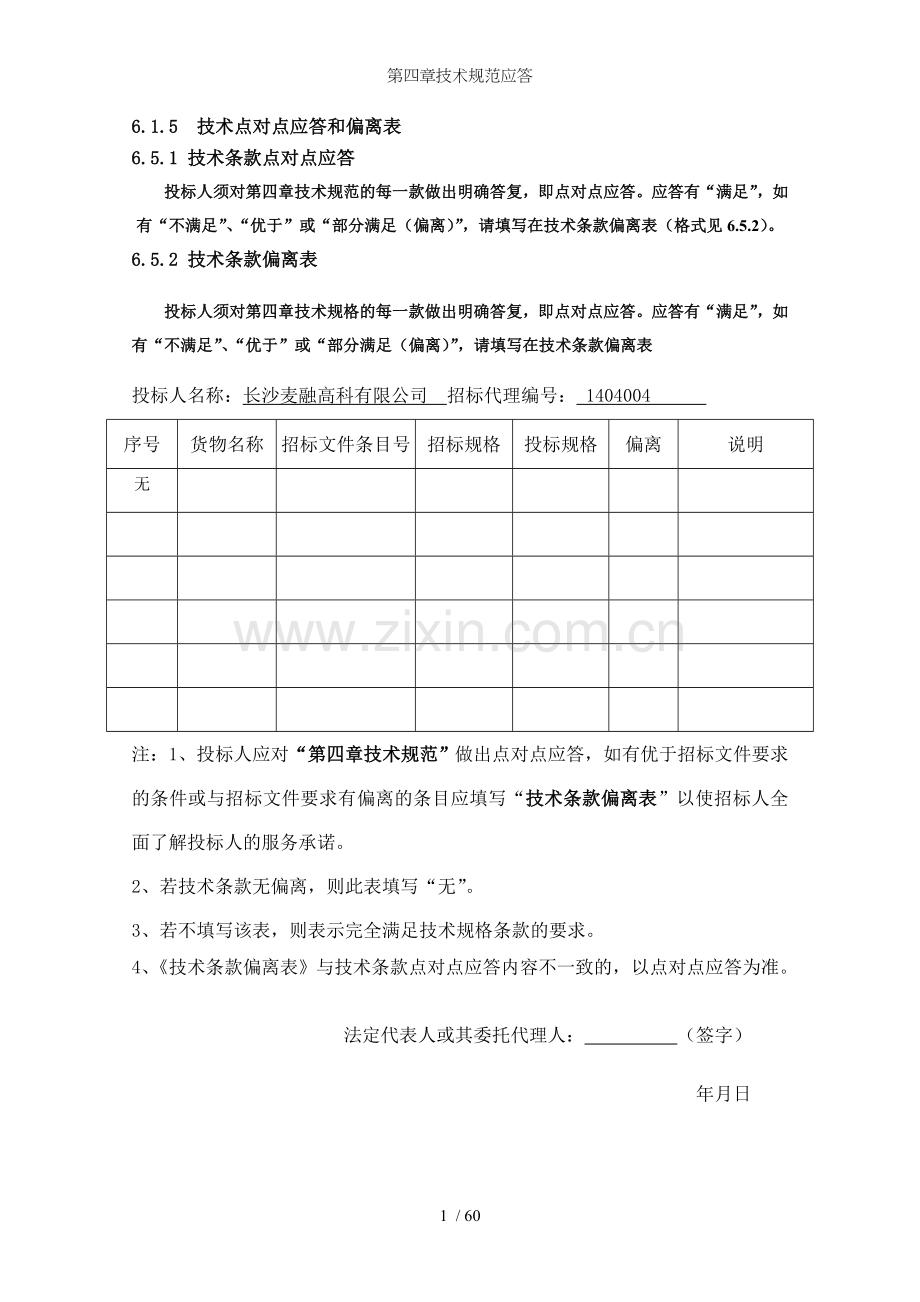

6.1.5 技术点对点应答和偏离表
6.5.1 技术条款点对点应答
投标人须对第四章技术规范的每一款做出明确答复，即点对点应答。应答有“满足”，如有“不满足”、“优于”或“部分满足（偏离）”，请填写在技术条款偏离表（格式见6.5.2）。
6.5.2 技术条款偏离表
投标人须对第四章技术规格的每一款做出明确答复，即点对点应答。应答有“满足”，如有“不满足”、“优于”或“部分满足（偏离）”，请填写在技术条款偏离表
投标人名称：长沙麦融高科有限公司 招标代理编号： 1404004
序号
货物名称
招标文件条目号
招标规格
投标规格
偏离
说明
无

注：1、投标人应对“第四章 技术规范”做出点对点应答，如有优于招标文件要求的条件或与招标文件要求有偏离的条目应填写“技术条款偏离表”以使招标人全面了解投标人的服务承诺。
2、若技术条款无偏离，则此表填写“无”。
3、若不填写该表，则表示完全满足技术规格条款的要求。
4、《技术条款偏离表》与技术条款点对点应答内容不一致的，以点对点应答为准。

法定代表人或其委托代理人： （签字）

年月日

60 / 60
第四章 技术规范
当本招标文件其他章节涉及与技术有关的服务或描述条款与本章《第四章 技术规范书》产生歧义时，则以《技术规范书》的要求为准。应答答案分为“满足”、“优于”“部分满足”或“不满足”外，还须具体说明，“优于”“部分满足”或“不满足”对于并请填写在技术条款偏离表。
中国铁塔江西分公司一体化室外标准化机柜设备技术规范书

1、总则
1.1本规范书为中国铁塔股份有限公司江西省分公司（以下简称招标方）一体化室外标准化机柜安装及配置技术规范书，供各投标方编制投标文件和报价使用。投标文件的内容格式应符合本规范书及其附件的要求。
应答:满足。
1.2本技术规范书编制所依据的主要技术规范标准
（1） 19520.12-2009 电子设备机械结构 482.6(19)系列机械结构尺寸 第3-101部分:插箱及其插件；
（2） 4208-2008 外壳防护等级（代码）；
（3） 374-2001 电子防盗锁；
（4） 4793.1-2007    测量、控制和实验室用电气设备的全要求 第1部分：通用要求；
（5） 2423.1-2008  电工电子产品环境试验 第2部分：试验方法 试验A： 低温；
（6） 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温；
（7） 2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验：盐雾；
（8） 2423.24-1995 电工电子产品环境试验 第2部分：试验方法 试验：模拟地面上的太阳辐射；
（9） 3873-1983 通信设备产品包装通用技术条件；
（10） 9286-1998 色漆和清漆 漆膜的划格试验；
（11） 3181-2008       漆膜颜色标准；
（12） 5083-2005 电信设备抗地震性能检测规范；
（13） 5096-2005 通信用电源设备抗地震性能检测规范；
（14） 5098-2005 通信局（站）防雷与接地工程设计规范；
（15） 18663.1-2002 通信设备机械结构、公制系列和英制系列的试验 第1部分：机柜、机架、插箱和机柜的气候、机械试验及安全要求；
（16） 19183.5-2003 电子设备机械结构 户外机柜 第3部分：机柜和箱体的气候、机械试验及安全要求；
（17） 122-1997 邮电工业产品铭牌；
（18） 694-2004 总配线架；
（19） 1537-2006 通信系统用户外机柜一般要求；
（20） 3096-2008      声环境质量标准；
（21） 8624-2006 建筑材料及制品燃烧性能分级。
（22） 73-1994 机械防盗锁
（23） 4208-1993 外壳防护等级( 代码)
（24）《强制性产品认证管理规定》（中华人民共和国国家质量监督检验检疫总局令第5号）01016：2001：关于空调：制冷量不超过21000大卡/小时的家用及类似用途的空调器检测标准。
投标方应在建议书中需要具体说明，并附上相应的详细技术资料。
应答:满足。
1.3投标方对本规范书的每一条款须逐条作出明确的答复、说明和解释，首先对实现或满足程度明确作出“满足”、“不满足”、“部分满足”等应答，然后作出具体、详细的说明。不得使用“明白”、“理解”等词语。凡采用“详见”、“参见”等方式说明的，应指明参见文档的章节及页码。凡采用“部分满足”应答的，应详细说明哪部分满足或不满足；详细写出投标设备的技术数据、指标或功能等，否则视为该条回答无效。点对点应答中的漏项，视为投标方“满足”技规要求。如系统满足本文件的条款，但在合同及清单中未配置相应设备，需在答复中明确说明，否则视为免费提供相应的软硬件设备。
应答:满足。
1.4投标方应按照本规范书的要求提供报价和详细的技术建议。投标方提供的各项设备及系统的功能、性能应完全符合招标方指明的标准，并满足或高于招标方指出的要求。
中国移动集团发布的《基站室外标准化机柜设备规范》（下称移动规范），是本次招标户外一体机柜技术规范要求的重要组成部分；对于移动规范与本技术规范书要求相冲突的部分，以本技术规范要求为准；对本技术规范未明确或未要求的部分，参照移动规范执行。
应答:满足。
重要提示：以下要求为核心技术要求部分，如样柜应答不满足，视为未响应我方招标技术核心要求。
※（1）、机房柜体要求支持拆装发运和可重复拆装，拆装后的散件必须能够通过普通民用防盗门（散装发货到现场，搬运通过一般普通民用门体，参考尺寸高*宽为1970*860），并提供1米一柜一舱（要求可以上下叠加及互锁）、1.5米二柜二舱系统样品的组装和拆解过程视频文件。
应答:满足。
※（2）、蓄电池舱内要求采用防盗设计方案。
应答:满足。
※（3）、通信设备柜的门体可以外部打开，其它门体必须支持内部锁扣装置（内部锁扣装置开启后，门体方可被打开）。
应答:满足。
※（4）、柜体要求采用分舱断冷断热设计。
应答:满足。
※（5）、所有门体要求采用内嵌门体，不同的门体（普通门体、空调器门体、换热器门体、强排风门体等）可以实现无缝替换。
应答:满足。
※（6）、所选用门装空调器整体系统能够提供“整机“的3C强制认证、认证或认证的整机品牌专业空调器，并提供空调供应商授权书或针对本项目供货意向协议等证明材料的。
应答:满足。
※（7）、1米单舱柜支持上下叠加安装及柜体互锁。
应答:满足。
※（8）、防雷产品应通过工信部通信防雷产品标准性符合认证要求，并提供防雷产品供应商授权书或针对本项目供货意向协议等证明材料。
应答:满足。
1.5投标方技术应答书应包括下列内容：
（1）对本规范书的点对点答复，并针对所提供设备的功能做定量的说明，回答满足或满足的程度，并作为技术合同的附件。
应答:满足。
（2）设备材料清单。设备材料清单应包括主要设备和安装材料、备品备件和测试仪表等，应详细列出设备名称、种类、数量、单价和总价。
应答:满足。
（3）支撑文件。应包括订购设备(包括软件)的设备配置原则和详细的计算方法、取定的参数、功能说明、以及性能指标等。设备的详细技术性能、功能和指标、结构（容量、尺寸和重量）等。设备的可靠性，包括或故障率()数据。
应答:满足。
其中关于强排风系统的风机，要求提供原生产厂第三方送检的检测报告复印件（要求加盖原生产厂企业的公司公章）及针对本项目的授权书原件,并且检测报告必须包含连续无故障运行时间及风量两项核心指标。
应答:满足。
其中B级、C级防雷器的保护空开必须为防雷厂家集成提供，并提供针对本项目的防雷器产品及集成保护空开的授权书原件，授权书上要求注明保护空开的生产厂家和品牌。防雷器产品主要核心指标：最大通流容量、残压（限制电压）和响应时间。
应答:满足。
其中关于空调器、热交换器产品必须配有设置按键及显示屏，并且提供原生产厂第三方送检的检测报告复印件（要求加盖原生产厂企业的公司公章）、包括关键技术指标的说明书原件（要求加盖原厂公司公章）及针对本项目的授权书原件，主要核心指标：连续无故障运行时间、噪音及能效比。
应答:满足。
(4)投标方的加盖公章的营业证照复印件。
应答:满足。
(5)本次投标的产品在国内运营商的销售使用情况。
应答:满足。
(6)本次投标的产品交流配电单元所使用的防雷产品必须采用获得工信部标准性符合认定许可的产品，投标方必须提供防雷产品供应商授权书或针对本项目供货意向协议等证明材料。
应答:满足。
(7)本次投标的热交换器及空调器，必须获得“整机”的3C强制性认证证书、认证证书或认证证书，投标方应当提供上述认证证书原件备查，并获得生产商的授权书或意向书原件备查。
应答:满足。
（8）投标方认为应该说明的问题。
应答:满足。
（9）本次投标要求提供的样品清单如下：
1米一柜一舱（两套）和1.5米二柜二舱样柜体系统一套（正式采购下订单批量发货时，采购方可以根据需求采购不同门体的系统，同一规格柜体的各门体尺寸必须相同），二柜二舱系统要求配遮阳伞。下图为示意说明：

样柜要求：1.5米柜两柜两舱一套，其设备舱前门要求采用交流压缩机空调器门体，后门采用直流风机自然强排风门体（直流均指48V直流电源系统，下同）；蓄电池舱前门采用直流压缩机空调器门体，后门采用直流热交换器门体。
1米的一柜一舱系统两套；其中一套要求前门为交流压缩机门体，后门采用直流风机自然强排风门体；另一套要求前门为空调器门体，后门为自然强排风门体。
样柜要求散装发运本招标文件指定的仓库，并按要求在现场完成拼装（要求在样柜接收期间完成所有拼装工作）。
正式发货时，招标方可根据蓄电池的不同，选择不同门体的方案：交流压缩机空调器门体（安装铅酸蓄电池）、空调器门体（安装铁锂电池）、自然散热门体（安装铁锂电池）。
应答:满足。
一、关于自然强排风系统的要求：
直流48V自然强排风系统要求采用温差智能控制，并要求可设置温差参数和可拆洗的防尘过滤网。
应答:满足。
自然通风强排风要求采用循环风道设计：从底部进风（不采用电机，只需滤网），顶部排风(采用风机),风道口应采取保温隔热措施（空调运行时）。
为实现风道优化，要求采用直流轴流风机，且进风口与出风口在同一扇门上时，进风口与出风口之间需进行适当隔挡。
应答:满足。
关于风机风量配置的测算及要求
１、 每立方米空气升高1度的热量
空气比热容＝1006 焦耳度
空气的密度为1.29千克/米3
所以每立方米空气升高一度的热量约为：1.29*1*1006=1297.74焦
２、 每小时舱内发热量计算（按发热量1计算）
因为： 1瓦特•秒 = 1焦耳
所以： 11000W*3600秒=3600000焦耳＝3.6×10^6 J ＝3.6
３、 当舱内、外空气温差在1度时，风机每小时风量要求
Q≥3.6*106/1297=2769(m3)
４、 允许舱内、外温差大于等于三度，此时风机配置最大总风量计算为 2769/3=923 m3,要求最大风机容量不小于900 m3。
５、 考虑到江西实地情况，春秋冬季舱内外空气温差较大，通常大于10度(舱内温度上限设为40度，柜外温度小于30度时)，此时风机空量要求为3.6*106/1297/10=276（m3）
６、 综上所述，本次招标要求强排风系统风机的配置要求如下：
a) 要求采用48V直流风机三个（多风机可有效提高系统工作整体可靠性）, 风机≥50000h，年返修率小于1％。
７、 每个风机的风量要求不小于300 m3。
８、 智能控制系统必须支持每个风机可单独控制。
应答:满足。
空调与风机的运行模式如下表所示（缺省模式为空调与智能强排风风机组合运行模式）：

市电正常
空调故障时
市电停电时

风机运行
空调运行
风机运行
风机运行
一次下电后
舱内温度
35度以下
35—40度
40度以上
35度以下
35度以上
35度以下
35度以上

空调
关闭
关闭
加电自启动
关闭
关闭
关闭
关闭
关闭
智能直流强排风
单风机加电运转
多风机加电运转
关闭
单风机加电运转
多风机加电运转
单风机加电运转
多风机加电运转
关闭
应答:满足。
对于防尘要求较高的场景，可以通过换强排风门体为热交换器门体以实现55防护要求，其中直流智能控制系统不变（智能控制系统要求使用48V电源系统）。
应答:满足。
热交换器与空调器的工作模式如下表所示：

市电正常
空调故障时
市电停电时
热交换器
空调运行
热交换器
热交换器
一次下电后
舱内温度
40度以下
40度以上
不受限
不受限

空调
关闭
加电自启动
关闭
关闭
关闭
智能直流强排风
加电自启动
关闭
加电自启动
加电自启动
关闭
如有优于此智能排风与空调管理的节能方案，请在下述1.6节中进行专项澄清及说明。
应答:满足。
1.6投标方在建议书中应说明给招标方提供的技术文件、技术支持、技术服务、人员培训等的范围和程度。
重点：配套空调维修培训、售后服务点，请给予详细说明。
针对铁塔公司服务多运营商的挑战，为加强管理，请结合投标产品提供建议书。
针对技术规范如有其它更好的优化建议（包括节能、防盗等方面），请在本部分专项提出。
应答:满足。
1.7 投标方应在建议书中列出提供的书面技术资料详细清单。
应答:满足。
1.8投标方的供货和服务范围
投标方的供货范围包括：投标方提供的所有设备须是最新成熟产品。所有元件、配件、附件都应包括在报价中。投标方须保证所提供产品的数量、质量，并且承担所有在合同中指定的责任和义务。
应答:满足。
1.9本技术规范书的解释权属于买方，买方在任何时候保留和拥有对本技术规范书的解释权。买方有权在签订合同或协议前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同或协议的附件。
应答:满足。
2、机柜定义及招标范围
2.1术语和定义
下列术语和定义适用于本规范书。
2.1.1基站室外标准化机柜（落地式）
落地式室外基站室外标准化机柜（以下简称机柜）主要应用于通信系统，直接处于户外气候环境条件下，不允许操作者进入操作的，采用落地式安装方式的柜体。由金属材料制成并集成通信电源、交直流配电、温控、监控、防雷接地、蓄电池组及监控防盗组件等系统功能，能为内部通信主设备提供机械和环境保护。具有集成度高、扩展灵活、安装简单、占地面积较小、低能耗、支持散件运输现场拼装、整体运输和吊装、设备空间按逻辑分区、免进人维护等特点，能为内部设备正常工作提供可靠的机械和环境保护。
应答:满足。
2.1.2柜体板材
室外基站平台采用铝制型材和热浸锌钢制板材制成，绝热材料由绝热芯构成。绝热材料可选用以下两种，请明确采用了何种材料：
材料类型
导热系数
板
不大于0.021 (m·K)。容重要求38公斤/立方米以上。
泡沫
0.038() 容重要求18公斤/立方米以上。
请分柜体对各主要部位的隔热材料进行详细描述。
对于不能采用上述保温隔热材料的安装空调器柜体的部位，必须采用材料粘贴处理进行柜体保温隔热。
（1）、主柜体板材：
（2）、门体：
材料阻燃性能要求：
柜体所用的印刷电路板的阻燃等级应达到4943中规定的0要求，导线塑料绝缘层的阻燃等级应达到 18380.1-2001中规定的1要求，其他绝缘材料的阻燃等级应达到4943中规定的1要求，隔热材料及其它材料的阻燃等级应符合相关国家标准的规定，如泡沫塑料应达到8624-2006规定的B级要求。
应答:满足。主柜体板材使用泡沫板，门板采用钢板并用材料对柜体保温隔热，材料阻燃性能符合上述要求。
2.1.3设备柜（通信设备舱）
设备柜是用于安装蓄电池以外的其它设备的独立使用空间，内部包括通信设备、电源设备及通信配套设备等。
应答:满足。
2.1.4蓄电池柜
蓄电池柜是用于安装蓄电池的独立使用空间。
应答:满足。
2.1.5支架
用于安装设备（或蓄电池）的支撑架，并起到固定支撑作用。
应答:满足。
2.1.6热交换器
热交换器是利用内外完全隔离的两个风道传递热量的散热装置。
应答:满足。
2.1.7直通风
壳体外部空气与蓄电池柜内部空气进行对流的结构方式。如：采用自然对流或风扇强迫对流进行换热方式（简称自然强排通风）。
采用自然强排通风的，要求必须采用48V直流电源，且提供便于拆洗更换的防尘过滤网。
风道口需进行保温隔热处理（要求针对保温隔热处理进行详细说明）。
应答:满足。风口处有百叶，百叶贴有保温棉
2.1.8无通风
壳体外部空气与机柜设备舱内部空气不进行对流的结构方式，如采用空调、热交换器等进行换热方式。
应答:满足。
2.1.9空调型
换热方式采用空调的无通风式室外机柜。
应答:满足。
2.1.10室内
一般是指楼道、车库、弱电竖井等建筑物内，具有良好的通风、防水、防潮环境条件，并且远离窗口、门，确保机柜不会受到日光照射，也不会受到雨淋的地点。
应答:满足。
2.1.11室外
一般是指机柜安装在建筑物外墙、挂杆、人行道、绿化带内、道路两旁或其它相对开阔的场所，容易受到日光照射和雨淋的地点。
应答:满足。
2.2使用范围
本次招标的机柜主要使用于以下范围：
各大运营商室内宏站设备，室外一体化基站、分布式基站及射频拉远基站。
应答:满足。
3机柜技术性能要求
3.1机柜总体基本要求
3.1.1机柜板材要求
（1）机柜柜体由金属结构件加热浸锌钢板和隔热防火夹芯体制成。
应答:满足。
（2）钢板厚度外侧不得小于1.5，内侧不能小于0.5;如果钢板厚度小于1.5的，需要补充说明其生产工艺，以保证柜体的整体防撬性能。
芯材应选用隔热性能、强度及稳定性隔燃性能好的材料，厚度不得小于45。内外钢板与保温材料之前要求采用粘贴工艺。
底座钢板厚度要求不得小于2。高度不小于150。
应答:满足并优于。钢板外侧1.5，内侧0.8，芯体厚度为48，底座钢板厚度2，高度150
（3）柜体必需便于现场安装和拆卸。支持整装发运和拆装发运。
应答:满足。
（4）采用铝型材结构为柜体的主要受力骨架的。铝型材必须进行表面氧化防腐处理，最小壁厚不小于3。
应答:满足。

（5）层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。在柜体外部不得暴露固定件。
应答:满足。
3.1.2机柜是在室外安装的机柜，机柜内可安装基站主设备、通信电源、电信级蓄电池组、温控设备、监控单元、防盗组件及其它附件，并且能为内部设备正常运行提供可靠的机械和环境保护功能。
应答:满足。
3.1.3机柜内需含有电源设备、通信设备、并为配线设备预留安装走线空间、温控设备、蓄电池。各部分的功能具体要求如下：
（1）通信设备安装空间：满足贝尔、华为、中兴主流厂家的网和、网基站设备（一体式及分布式）安装的空间要求。
（2）蓄电池安装空间：满足保证通信设备正常运行所配置的蓄电池存放空间要求。
（3）通信电源设备安装空间：满足设备正常运行的交、直流供电设备安装的空间要求。
（4）配线设备的安装空间：满足通信设备所需配置的和配线模块安装的空间。
（5）监控单元的安装空间：要求提供门禁、温湿度、烟感报警开关量的能力，并具有标准交流市电电度计量功能及232/485传送接口的安装空间。
应答:满足。
3.1.4投标方在本次招标中所提供的机柜设备应可根据招标方实际采购需求进行定制，包括单柜单舱、双柜双舱和三柜三舱及以上的多柜系统，配置电池的容量、根据通信设备尺寸定制设备舱等。
单柜系统：分为1米柜和2.2米柜，柜内不分舱不分区。
双柜系统即包括通信设备柜和蓄电池柜，双柜系统分1.5米柜与2.2米柜两个系列。蓄电池柜舱内不分区，设备柜舱内可分区。
2.2米三柜系统即包括通信设备柜和蓄电池柜。蓄电池柜舱内不分区，设备柜舱内可分区。
应答:满足。
3.1.5通信设备仓/柜前门采用交流压缩机空调（或直流压缩机空调） ，后门采用 48V自然强排风系统散热；蓄电池仓/柜前门采用交流压缩机空调或空调制冷方式散热，后门采用普通保温隔热门体。
请分不同功率给出各热交换器的型号、功率及空调的型号、功率和能效比，并提供第三方检测机构出具的检测报告复印件、原厂出厂说明书原件，要求加盖原厂公司公章。
应答:满足。见附件
3.1.6机柜可配套不同的机架，机柜可以安装标准19英寸机架、21英寸机架及电池架。19英寸机架的间距、孔距等机柜内部尺寸结构应满足《 60297-3-100-2008》和《 60297-3-105-2008》的要求。
应答:满足。
3.2机柜结构要求
3.2.1标准化要求
标准化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、模块化的、通用的，不同组合的机柜之间互换通用。
应答:满足。
3.2.2柜体基本结构由底座、铝型材框架、热浸锌钢板、温控门（具备防火、防水、防盗功能）、顶盖及安装附件组成。门体要求必须采用内嵌门。
应答:满足。
3.2.3主体结构
（1）标准化室外机柜内由可安装电源设备、通信设备、配线设备(、)、温控设备、蓄电池及其它备附件的功能区组成。提供三种基本功能柜（通信设备柜、通信电源柜、蓄电池柜），功能柜可组合。
应答:满足。
（2）机柜外尺寸要求：
l 2.2米机柜外尺寸规格不得小于：
宽×深×高：900×900×2160。
机柜内尺寸规格不得小于：
宽×深×高：800×800×1800（40U）
l 1.5米机柜外尺寸规格不得小于：
宽×深×高：900×900×1500。
机柜内尺寸规格不得小于：
宽×深×高：800×800×1200。
l 1米机柜外尺寸规格不得小于：
宽×深×高：900×900×1000。
机柜内尺寸规格不得小于：
宽×深×高：800×800×800。
应答:满足。
（3）柜体所有的螺栓组必须隐藏在舱体结构内侧，不允许螺栓头或螺母外露在舱体外部。
应答:满足。
（4）机柜应可安装架空底座，方便进线，底座采用高度大于150，厚度不少于2的冷轧钢板制作，焊接后经热浸锌表面处理。尺寸应与机柜柜体投影尺寸一致。
应答:满足。
（5）为保证机柜顶部的可靠防水，机柜顶部应有一定坡度，确保顶部不积水；同时为了防止太阳辐射对机柜内部温度的影响，顶盖应有隔热层。
应答:满足。
（6）柜体应通过结构设计实现防水。
应答:满足。
3.2.4 1米及2.2米单机柜系统要求
1米、2.2米单机柜需实现以下功能：
（1）1米柜上下叠加互锁后，柜体总高度可与2.2米柜可以形成一个整体，2.2米单柜可以与2.2米二柜二舱系统和三柜三舱系统拼成一个整体（高度齐平）。示意图如下图所示：

应答:满足。
（2）、每个单机柜前后双开门，门体打开之后应能保证设备顺利安装和维护。
应答:满足。
（3）柜内部及顶部均不允许出现积水。
应答:满足。
（4）柜内机架的安装尺寸，安装位置尺寸按482.6（19）、标准系列化。设备舱高度尺寸宜按44.45(U制) 标准系列化；
应答:满足。
（5）柜体统一采用交流压缩机空调 + 48V强排风散热系统（其它要求同前所述）。
应答:满足。
3.2.5 二柜二舱及三柜三舱系统

应答:满足。
3.2.6 交流配电部分（一柜和多柜系统要求相同）
交流配电部分应含两路单相交流输入单元，交流输出单元和B级（100）防雷单元（防雷单元要求必须提供工信部防雷标准性符合认证的产品，下同）、C级防雷单元（60）级与C级防雷单元连接的退耦电路单元（防雷单元的保护空气开关品牌及规格要求：授权投标方参与本项目投标的电源防雷器生产企业经过测试认可，并提供相应的测试书面证明材料原件或加盖防雷器生产厂公司章的复印件）。
其中交流配电单元为标配，B级防雷+退耦级防雷单元为选配，另行报价（下同）。
配电单元的两路交流输入空气开关（不含防雷保护空开）须满足以下标准：
◆符合标准：1691761009；
◆额定电压：（ V）：230/400
◆额定电流：（A）：6 ~ 100
◆分断能力：（）：6
◆脱扣特性：C
◆额定剩余动作电流：30，类
◆极数：12/3/4P
◆机械寿命：20，000次
◆接线：6～32，适用于252及以下导线；40～63，适用于352及以下导线；
◆获得认证证书
要求提供生产厂家采购协议复印件（或授权书），并提供厂家的联系方式，以及相关产品取得3C认证的测试报告复印件（要求加盖生产企业公章）,两路输入要求实现机械互锁（一柜、二柜、三柜系统要求相同）。
应答:满足。
交流输出分路如下：总开关三相/单相100A（未特别声明为三相），开关电源输出一路:三相（或单相，未特别声明为三相）63A;空调输出:单相2路16A;照明输出单相开关一路10A，交流输出配五孔插座一个10。
应答:满足。
防雷单元(退耦级)和交流输入输出单元要求安装在一个插框内。照明输出开关控制五孔交流取电插座一个和柜内照明节能灯一盏。（除防雷单元以外，此项为标配）
应答:满足。
3.2.7热交换器及交流压缩机空调技术要求（一柜和多柜系统要求相同）：
l 热交换器技术要求：
热交换器由独立的两个空气循环组成，当位于机柜侧空气温度高于机柜外部环境空气温度时，热交换器可以实现机柜的散热。使用热交换器的机柜应提供加热功能，当机柜内部空气温度低于0℃时需启动加热器给柜内设备加热。
a热交换器的主控板和内外循环风机采用-48V 供电。
b应保证机柜外环境温度在-5℃-35℃时，机柜内温度不高于45℃。温控系统的换热容量应不小于160。
c安装模式：门装式热交换器确保室外一体化机柜门板美观要求，关门状态下热交换器内立面与柜内设备的空间间隙≥150。
d为保证温控设备的可靠性，同时节约能耗，热交换器、风扇转速必须能根据柜内温度进行自动调节。并提供热交换系统的能耗情况，请给出热交换器的典型功耗，提供测试指标及控制功能介绍.
e 可靠性
热交换器的寿命应大于10年，大于 30000小时，年返修率小于1％。风扇在40℃环境下寿命大于50000小时。
f噪声：热交换器装配到机柜后应能保证满足本规范要求整体机柜的噪声指标要求。
g热交换器要求带自动除尘功能。
h热交换器要求采用热管交换技术。
应答:满足。
l 交流压缩机空调技术要求：
a、可选择单冷空调（一柜与多柜系统要求相同）
b、机柜空调应具有带232或485通信接口，通过该接口可对温控单元的温度设定值进行调整以及对温度告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。
c、遥测：柜内温度、柜外温度、柜内湿度。
d、遥信：电源故障告警，温度探头状态（故障/正常），温控单元状态（故障/正常），柜门状态（开门/关门）、高压告警、低压告警、高压持续告警、低压持续告警、柜内高温告警、柜内低温告警、柜外高温告警、柜外低温告警、电源频偏告警、自定义告警（烟雾告警）。
e、遥控：能对空调参数进行远程设置或开关机。尤其是回温差参数的设置。
f、 蓄电池柜空调采用220V 供电；
g 功率要求：2.2米、1.5米柜设备舱空调制冷功率不小于1000W；1米柜及2.2米、1.5米柜蓄电池舱空调制冷功率不小于300W。
h、空调安装方式为门安装方式，方便机柜安装；
i、 空调有自动制冷功能，根据柜内发热量的大小、柜体室外情况配置不同能力的空调。
j、 可靠性：空调设计寿命应为全年不间断运行7年以上。
k、 空调装配到机柜后应能满足本技术指标要求噪声指标要求。
l、 空调压缩机、风机≥70000h，年返修率小于1%；
m、 主要能耗指标
应答:满足。
机柜空调能效比应不低于1.5（注：空调能效比的测试工况为：柜内环境为干球温度35℃，柜外环境为干球温度35C。） 要求提供第三方检测报告。（关于标定工况的要求：压缩机空调和空调的冷量、功耗、能效比、噪音等标定工况统一在内35℃，外35℃工况）。
请针对该项指标分不同规格型号空调提出相关能效比指标（请补充完善下表）：
类型
生产厂家
规格
能效比
直流压缩机空调
　深圳市英维克科技股份有限公司
1000W制冷量
3.5
1500W制冷量
2.5
交流压缩机空调
1500W制冷量
2.5
1000W制冷量
3.5
300W制冷量
2
要求提供第三方检测报告，原厂出厂说明书原件。
对能效比及噪音等关键指标，招标方保留抽样送检第三方的权利，相关送检费用由投标方负责。
应答:满足。
n、空调功能要求
1）电池仓空调带排氢气功能,空调根据柜内氢气浓度来启动排氢（非定时排氢），空调可上传排氢风机故障信号。
2) 来电自启动功能：机柜空调具备来电自启动功能和记忆功能，确保能恢复到停电前的状态。
3) 具有制冷模式、自检模式、应急通风模式、停机模式等多种运行模式。
4) 机柜空调应具有232或485通信接口，通过该接口可对温控单元的温度设定值进行、回差参数以及温度告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。通信协议格式应符合 1363.3-2005的要求。
5) 具有告警干接点输出。
e为便于使用、维护和后台监控，机柜空调应具备以下报警功能：
当机柜内温度超过允许范围时应发出告警信号。考虑电池组工作环境、寿命和安全性，建议温度告警值为：高温告警35℃；低温告警-5℃。
当温度探头失效时，应能发出故障告警信号，同时自动进入保护运行模式，保证柜内温度处于要求的范围内。
f产品通过3C认证、认证或认证（其它要求相同）。
g 应有防虫、鼠等龃齿类动物侵入的装置。
h风机故障应急通风功能：电池舱内部温度超过35℃（该参数可调），且外部温度低于电池舱内部温度2℃以上(含2℃)时，应自动启动强制通风。可上传应急通风风机故障信号。
i噪音：要求<=65：请报出实际值
应答:满足。
l 直流压缩机空调技术要求:
a、单冷空调（一柜与多柜系统要求相同），制冷功率>=1000W
b、机柜空调应具有带232或485通信接口，通过该接口可对温控单元的温度设定值进行调整以及对温度告警设定值进行调整，并能送出柜内外的温度参数和各种故障告警信息。
c、遥测：柜内温度、柜外温度、柜内湿度。
d、遥信：电源故障告警，温度探头状态（故障/正常），温控单元状态（故障/正常），柜门状态（开门/关门）、高压告警、低压告警、高压持续告警、低压持续告警、柜内高温告警、柜内低温告警、柜外高温告警、柜外低温告警、电源频偏告警、自定义告警（烟雾告警）。
e、遥控：能对空调参数进行远程设置或开关机。尤其是回温差参数的设置。
f、工作温度范围 ：-1055度
g、噪音（离机组2米距离， L35°C 35°C工况下）<=65（A）
h、压缩机：直流
i、L35°C 35°C工况下能效比>=2.4
j、输入电压范围：45-57 V
应答:满足。
l 空调的要求如下：
（1）、能效比： > 0.65
（2）、制冷功率：>= 200W
（3）、额定电压：48
（4）、智能控制器带数据采集功能，支持232或485接口。
（5）、支持排氢功能
（6）、传感器故障告警功能
（7）、环境温湿度、设备故障告警功能
（8）、风机可调速运行，减少噪音
（9）、制冷制热智能切换
应答:满足。
3.2.8通信设备柜（用于两柜两舱和三柜三舱系统）
通信设备柜/通信电源仓以及相应的预留空间，需实现以下功能：
（1）机柜门打开之后应能保证设备顺利安装和维护，柜体要求采用前后开门设计，后门采用内部锁扣装置；设备柜前门为正门，要求支持电子门禁。
应答:满足。
（2）通信设备柜内部及顶部均不允许出现积水，并在机柜顶部设有遮阳罩，遮阳罩顶面应具有一定倾角，防止因太阳辐射照成机柜内部温度升高。
柜体必须可支持配装遮阳伞，遮阳伞要求采用不小于1的钢板，各边沿距柜体最小距离不小于0.5m，各部件连接件要求采用防盗螺丝。
遮阳伞的支撑架可固定在安装底座上或柜体上。
应答:满足。
（3）设备舱机架的安装尺寸，安装位置尺寸按482.6（19）、标准系列化。设备舱高度尺寸宜按44.45(U制) 标准系列化。
应答:满足。
（4）通信设备柜内放置通信主设备、通信电源设备、传输设备及相关配线设备。
应答:满足。
（5）当机柜内部需要安置非U制型标准主设备时，如果内置设备因其本身的柜体或者门体过大造成通信设备柜不能正常开关门时，应由设备厂家负责拆除通信设备的柜体或者门体，以方便维护。
应答:满足。
（6）通信设备柜内部应标配19英寸机架，内部空间分配为：4个U的设备空间，4个U的传输设备空间，6个U通信电源设备空间，3个U的配电空间， 8个U的和空间，2个U的监控组件空间，5个U的走线空间，其他空间为预留空间。
应答:满足。
（7）对于三机柜系统，设备舱二机柜+一蓄电池柜；对于二柜系统，可根据需要配置成设备舱一机柜+蓄电池舱一机柜、设备舱二机柜或蓄电池舱二机柜（不同柜舱，换热器门体及电池安装架不同）。
应答:满足。
（8）通信设备柜应采用交流压缩机空调器 + 48V强排风系统进行散热，以有效确保机柜的内部环境。
应答:满足。
（9）为确保通信设备柜良好的散热性能，柜体的综合传热系数应不大于1.6(m2·K)。
应答:满足。
（10）通信电源部分应含交流输入配电单元（选配防雷单元）。
应答:满足。
3.2.9蓄电池柜（用于二柜二舱和三柜三舱系统）
方案一：交流压缩机空调+铅酸蓄电池方案
蓄电池柜包含蓄电池仓以及相应的预留空间，需实现以下功能：
（1）蓄电池柜要求采用排氢能力的单冷空调器。
应答:满足。
（2）蓄电池柜结构应方便蓄电池的安装、检测和更换，应便于蓄电池的连线操作。
应答:满足。
（3）蓄电池柜内部及顶部均不允许出现积水。
应答:满足。
（4）蓄电池柜所配安装架应满足兼容业界多种主流规格蓄电池的安装，要求可以满足一组500蓄电池的安装需求。
蓄电池架:对于2.2米二柜及三柜系统,蓄电池架分四层，每层摆放蓄电池的内净空尺寸要求不小于以下尺寸：
长：690；宽：600; 高：420。
六层电池架，每层内净空尺寸:
长：690；宽：600; 高：270
可根据招标方的蓄电池需求配置适当的修正电池架的内空尺寸，投标方不得另行要求补充差价。
蓄电池舱安装架要求必须提供内部防盗设计。开锁装置及设计方案必须提供详细的文字及图片、视频说明。
应答:满足。
（5）蓄电池柜应有防虫、鼠等啮齿类动物侵入的装置，蓄电池电极铜排应加装绝缘保护盖；
应答:满足。
（6）空调标准配置必须具备232或485智能监控接口，可提供本地和远端两种控制模式，具有工作状态、告警信号的传送和远距离启停控制功能, 室外机防盗报警功能，
