暖通家装空调多联机设计分享

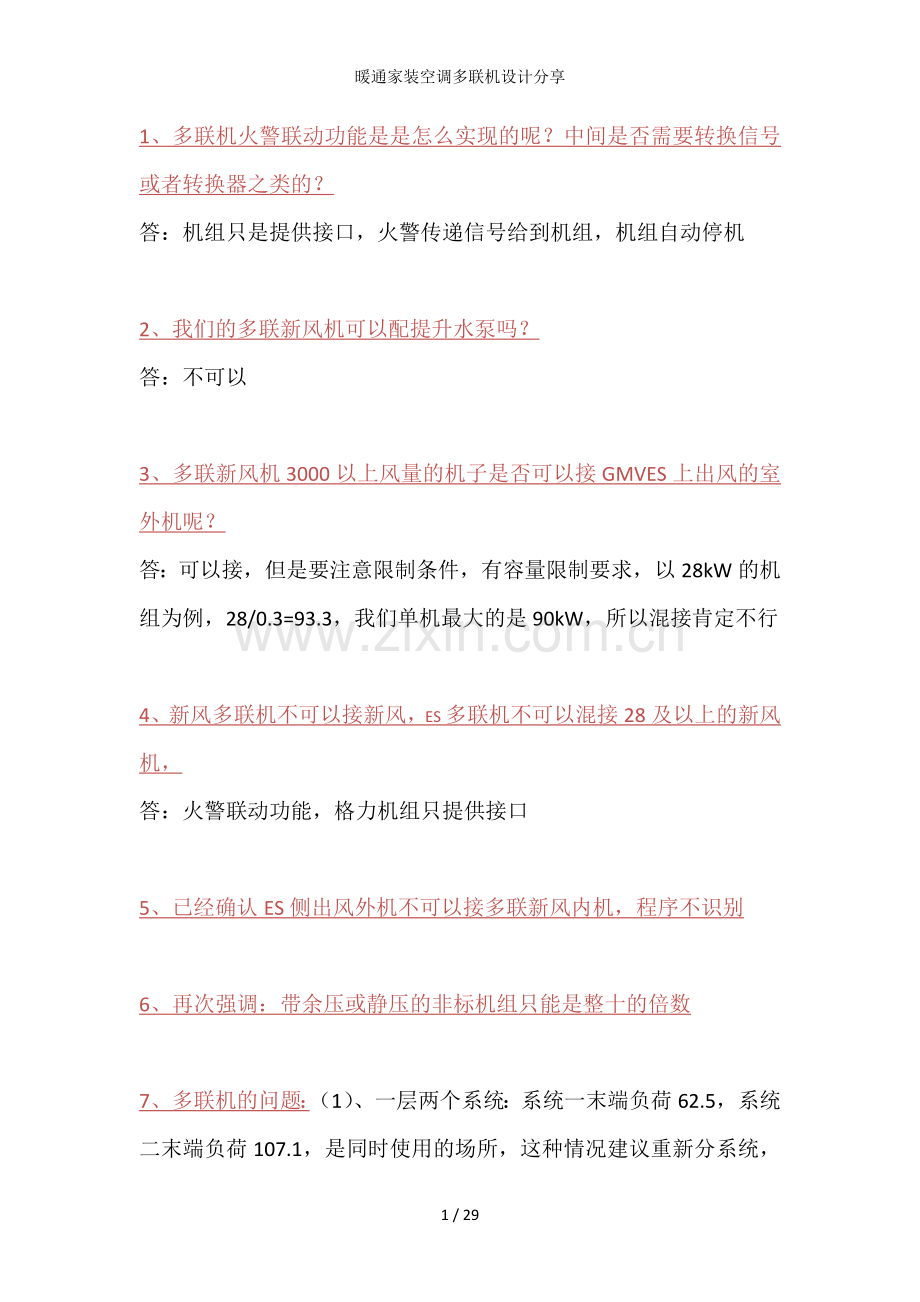

1、多联机火警联动功能是是怎么实现的呢？中间是否需要转换信号或者转换器之类的？
答：机组只是提供接口，火警传递信号给到机组，机组自动停机

2、我们的多联新风机可以配提升水泵吗？
答：不可以

3、多联新风机3000以上风量的机子是否可以接GMVES上出风的室外机呢？
答：可以接，但是要注意限制条件，有容量限制要求，以28kW的机组为例，28/0.3=93.3，我们单机最大的是90kW，所以混接肯定不行

4、新风多联机不可以接新风，es多联机不可以混接28及以上的新风机，
答：火警联动功能，格力机组只提供接口

5、已经确认ES侧出风外机不可以接多联新风内机，程序不识别

6、再次强调：带余压或静压的非标机组只能是整十的倍数

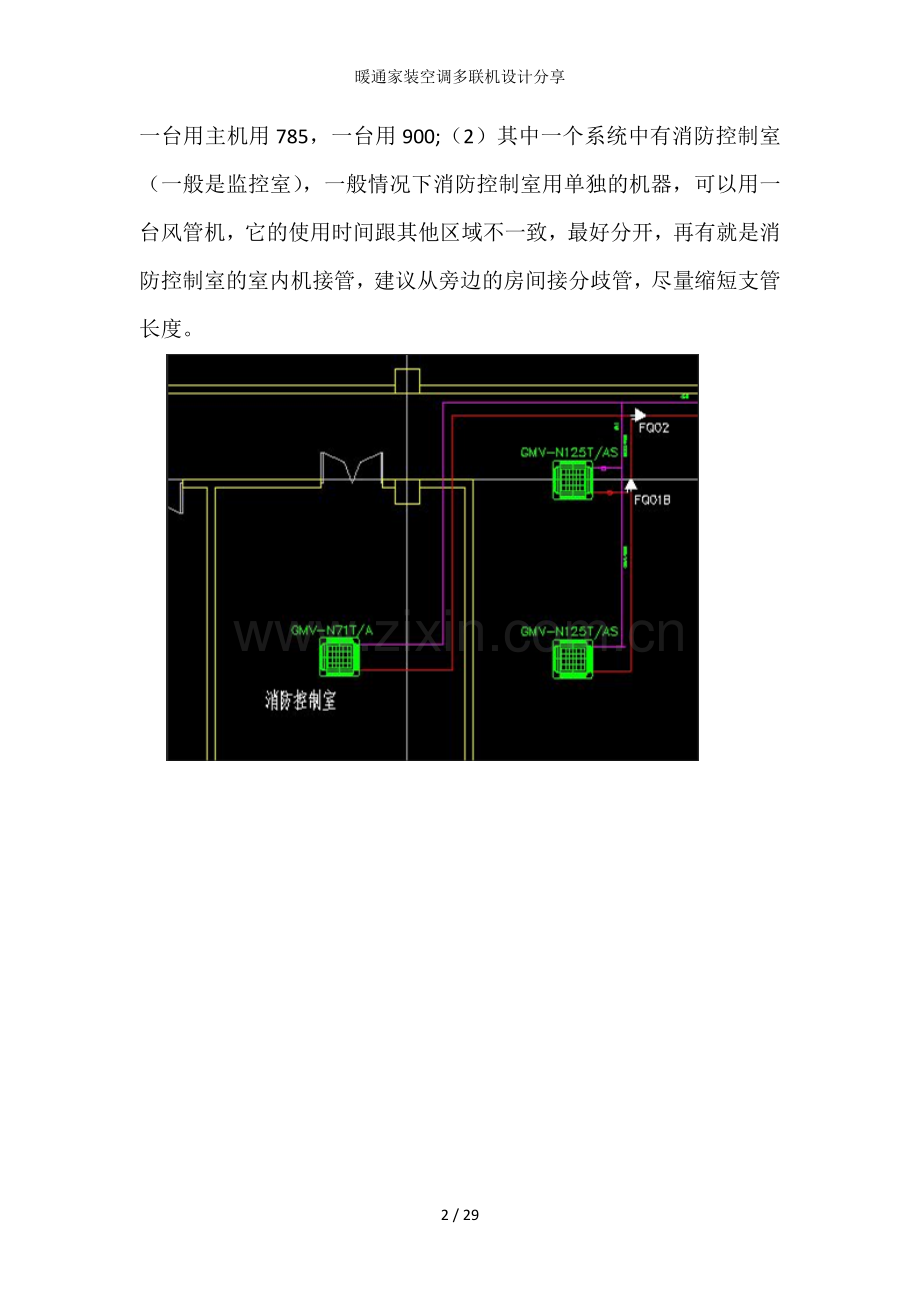

7、多联机的问题：（1）、一层两个系统：系统一末端负荷62.5，系统二末端负荷107.1，是同时使用的场所，这种情况建议重新分系统，一台用主机用785，一台用900;（2）其中一个系统中有消防控制室（一般是监控室），一般情况下消防控制室用单独的机器，可以用一台风管机，它的使用时间跟其他区域不一致，最好分开，再有就是消防控制室的室内机接管，建议从旁边的房间接分歧管，尽量缩短支管长度。

8、新风标准

9、学校允许噪音值：

10、住宅允许噪音值：

11、无人教室噪音必须低于40dBA, 上课时的噪音必须低于65dBA。噪声级为30～40分贝是比较安静的正常环境；超过50分贝就会影响睡眠和休息。

12、新风量的单位是:每秒钟、每个人需要多少升L,新风量
例如：每个人需要新风量8*3.6=28.8m3/h

新风机的噪音是满足规范的，咱们机器的最大噪音是40分贝，如果他们提出40分贝高，可以建议机组安装在教室走廊里

13、空调设备左右的区分：
★风机盘管——面对送风口风机盘管进出水在右侧为右式，反之为左式。
★吊顶式空调器——面对回风口机组进出水在右侧为右式，反之为左式。
★柜式空调器——面对回风口机组进出水在右侧为右式，反之为左式。
★组合式空调器——面对组合空调器回风口进出水在右侧为右式，反之为左式。

14、还有这种画法 表面看来是省管道 现实安装是行不通的 大多数安装主管道和设备吊装是同期施工 而不是把所有主管支管安装完毕再吊装设备
所以 实际这样安装的话 有时候会出现管道和设备对接不上的问题

按这个接管的方法 就不会出现管道和设备对接不上的问题

15、冷却水循环系统
冷凝器冷却水的出水温度一般可达37℃以上。通过冷却塔将高温水冷却到冷水机组冷凝器冷却所要求的进水温度，经过冷却水泵送至冷水机组循环使用。由于冷却水系统为敞开式系统，冷却水容易被外界脏物污染。另外，冷却水以蒸发冷却为主，水分蒸发量很大，水中盐类物质不断浓缩而恶化水质。因此，冷却水系统中，要求设置水过滤和水质处理装置。

16、GMV Star、Power、Tops、Unic系列,主要用于家居场所、别墅、小型办公楼等，选择室内机时可以考虑额定制冷量较大与房间负荷的室内机；
例如：13平方米的卧室 ，房间负荷2.6KW ，选负荷2.8KW室内机
选择室外机时，用户同时使用时室内机总容量不得大于室外机容量，这个值建议在50%-135%之间。

17、GMV Star多联机，机组容量范围为8.0～33.5kW，主机拥有1个压缩机，优化了制冷系统，使性能更佳;
Power多联机,冷量范围为20～33.5kW，主机拥有2个压缩机，大冷量全直流变频侧出风多联中央空调;
Tops多联机,机组容量范围为25～45kW，主机拥有2个压缩机，静音方面均有出色表现;
Unic多联机, 机组容量范围为12～28kW，主机拥有1个压缩机，可实现中央空调、中央热水、地板采暖，也可有多种不同的搭配方案。
选择室内机时,可以考虑额定制冷量较大与房间负荷的室内机；
选择室外机时，用户同时使用时室内机总容量不得大于室外机容量，这个值建议在50%-135%之间 (18kw以下给经销商建议1.2左右，复式、别墅1.25左右) 。
家庭里尽量不要设计ES系列主机，商用内机的噪音有点大；面积超大的别墅，尽量分系统，这样运行费用稍低，同时也可以作为备用还能享受6年保修， 包修期经营者为消费者维修商品质量问题,不得收取任何费用，是格力家用中央空调的优势。

18、家装设计：根据甲方的使用要求选择是否超配，但我一般是控制在1.2以内。别墅或300左右的大房，我的选择是分系统，这样运行费用稍低，同时也可以作为备用。

19、画图小技巧：
①、如设计院的图要替换成咱们的设备需要删除时，用layer命令或
点这个图层键，出现所有图层，选择其中一个图层锁上，然后ctrl+A键选中所有图层，点锁，关闭。需要删除的图层再打开，在工作界面再选择所有图，删除，被锁上的图层是删不掉的。不只是删除某个图层时需要这样，在开始做图，复制图块到建筑图上之前把所有层上锁，然后在复制图块和布置室内机也是非常方便的，不管你怎么调整方向其他图层的线是不会跟着旋转的。
②、如果只是把型号替换层咱们的型号，用编辑中的查找替换，点全部替换就可以，同型号的设备瞬间全部替换。

工具栏里的扩展属性刷，先选择图块中的50室内机，再选择45的室内机，这样45的室内机属性已变成50的属性了，这样简单快捷。
③、若图纸已经做好，例如很多45的室内机需要调成50的室内机，用

④、做好的图块都是朝一个方向，复制到所要做的图内之后，把图块复制四份，朝上、下、左、右四个方向，大家不要忘了多联机的室内机只有左式的，记得镜像。

20、冷却塔的选取方法：
★根据制冷机样本直接查取所需冷却水水量值，乘以一定的安全裕量（1.1~1.2）计算冷却塔水量值，然后根据冷却塔水量值从产品样本选择型号和规格。
★根据冷却水量和供、回水温度及温差即可选定冷却塔，但是，冷却塔的工作原理主要是依靠水分蒸发吸收热量来实现水冷却的目的。可见，冷却水的冷却效果主要取决于空气湿球温度，因此冷却塔产品的技术资料都是在既定的空气湿球温度下的数据，需要对产品的技术数据进行修正。
★简要经验值计算公式：
设备总冷量（KW）×860（大卡）÷3000=冷却塔水流量，但在此基础上加上25T～100T=冷却塔实际规格流量或冷却塔水流量×1.2～1.3=冷却塔实际规格流量
冷却塔选择注意事项：
(1)周围环境对噪声的要求，如果要求噪声严格时，可选用超低噪声冷却塔，冷却塔夜间也需要运行时，也可选择变转速风机冷却塔，在夜间，风机低转速运行。
(2)对美观要求较高时，宜选用方形塔，方形塔可组合使用，调节方便，有利节能运行，但投资较高，颜色应与主体建筑协调。
(3)保证良好的通风条件，合理组织冷却塔的气流。
(4)防止飘水对周围环境影响。
(5)考虑有、无防火要求。

21、这是一个80的一个90的，我要把80的替换成90的，首先我用工具栏里的扩展属性刷选90，然后在选80，这样原来80的属性就是90的了

22、开封陈晓分享
1.室外机的安装位置及空间
现在新楼盘的空调位置主要有以下几种：专用设备平台、飘窗下空调位、阳台、采光井空调位。

室外机位置选择考虑的因素主要有：通风良好、远离卧室（噪音问题）、安装方便。首要因素是远离卧室，尤其是主卧室，其次要考虑安装的难易程度。
飘窗下的空调位高度一般是50-80cm，全系列多联机都装不下，即使能放下主机，这个位置也不好安装。
图一和图五，看着是个空调位，但是没有窗和检修口，设备没法从里边出，只能从边上的窗递过去，低层还好点，高层不好解决，安装、调试、检修都是问题，这时候就要考虑有没有其他更好的位置。
2.管路设计时一般从客厅走，不要从卧室，因为客厅一般是四周二级吊顶，卧室是局部吊顶。
3.第一个分歧管的选择：当下游室内机总容量的超过室外机的总容量时，分歧管的选择要按室外机的容量。比如180的外机，当室内机容量超过200时，第一个分歧管要用FQ01A。
3.挑空客厅的内机布置
对于挑空的客厅不能在二楼顶做下出风，制热效果基本没有，普遍的做法是室内机布置在过道，送风采用侧出风，而根据经销商及监理反馈的信息是：做侧出风的效果不如在一楼过道处接一节短风道采用下出风。

23、南阳李虎分享
1.内机选型技巧：除特殊场合，特殊环境外，大部分房间的每平方制冷量都是200左右，为了提高画图速度我们可以吧面积直接翻一倍选内机。例如，20平方面积，把20翻一倍，就是40，内机直接选40的，22平方的面积，翻一倍，就是44，直接用45的内机，以此类推不用再计算，迅速得出内机型号

2.卧室设计技巧 带卫生间的卧室，内机一般放在进门的走廊里。当走廊太窄，内机放不下时，通常会把内机放在卧室里边一点，但是这样会增加吊顶的面积，为用户增加了装修投资。其实内机还是可以放走廊的，只是需要把卫生间的侧墙掏个洞把内机一侧镶进去就行了。
3.餐饮包间设计技巧 有些餐厅包间，用户只让装侧出风，但是市场上风口的百叶都比较窄，控制不住风向，风直接从门口吹到了对面窗户的窗帘上了，吃饭的人感觉不到效果，解决方见过一个，把二级吊顶开风口的位置做成斜的，风口装上，风口的出风面直接就是45°向下的，效果很好。

4. 餐饮包间设计技巧 餐厅包房的使用情况是，包厢里面的人有吸烟的，出去上厕所的，服务员上菜的，门是经常被打开的，有的门都没关过，这种情况空调再好也出不来效果。解决方法，走廊正常负荷加装空调，走廊与楼梯连接处，用塑料帘子或风幕机进行隔断。

5.家庭设计注意事项 家庭设计时，一般我们拿到的图纸不一定是最终的设计图纸，一定要确定2个问题，一是阳台是否装推拉门，二是厨房是否做成开放式厨房

6.家庭设计注意事项 根据安装工反应，家装多联机连接时，内机采用串联的连接方法没有采用第一个分歧管直接分为两大支的方法效果好。

7.冷量配比 根据市场上反复印证正常房间每平方制冷量200W。南向、西向、顶楼220-240W之间。北向、地下室170-180W之间。餐厅包间250-280W之间。10人以上餐厅包间要达到300W以上。火锅店350-400W之间。现在家用新风换气机使用的比较多，空调尽量加大。有市政供暖的小区，可能开始几年入住率不高，暖气可能不会开放，空调尽量也加大。

24、商丘苗凤丽分享
家装之优化方案更节省初投资—多联机+风管机方案
一、格力家装风管机分为定频和变频两种：①定频产品：C系列静音风管送风式空调机组为定频机组，机组容量范围为：2.6～6.5KW。机组采用高效静音型风机，实现超静音运行，营造舒适的家居环境。小巧袖珍型室内设计可全面融入室内装潢，隐藏式安装，为不同空间创造出同样优雅和谐的环境。
②C系列直流变频风管送风式空调机组，机组范围为：2.6～7.2KW，产品采用行业领先的直流变频调节技术，智能化控制管理。全方位打造宁静，舒适，节能，环保的室内空间。内机可全面融入室内装潢设计，隐藏式安装，为不同空间创造出同样优雅和谐的环境。

C系类风管机可广泛适用于家庭、宾馆、酒店、餐厅等场所。
本产品的主要优势有：1.高效节能2.节能环保3.低噪品质4.安装方便5.运行可靠。
 在家装项目中，面积稍大些的工程：多联机+风管机搭配使用的方案已经有很多施工实例，这样即可降低成本，也可满足客户使用，性价比高，大大提高我们的成交率。
单层建筑优化：
用户房子建筑面积约200平  六室二厅

 优化方案在满足相近冷量满足需求的情况下，节省了成本。
二、家装别墅之优化方案 -- 多联机+风管机方案
 一套别墅拿到图纸时候不要盲目绘图，先与业务沟通别墅情况，确定哪些区域要设计，哪些区域不用设计，一般业务总说先按都要的设计，这种情况先按业务说的做。
计算好面积，给每个房间选型 先不用绘图，手算草稿列出设备型号。
 例：一层:房间一面积、选用内机  房间二  面积、选用内机 房间三面积内机；
     二层房间一面积内机 房间二面积内机 房间三面积内机
三层房间一面积内机  然后计算每层冷量  选择外机  计算设备成本总价，计算安装成本1200元（以当地为准每台）/台（按内机数量算，外机安装已经包含在内）算出设备正常价格成本总价  然后把别墅想象成自己的房子，想一下在满足相近冷量满足需求的情况下，有没有更省钱的方案，帮新业务优化出另一种设计方案。
优化之选一般是把大空间单独设计成风管机，优化后计算成本，然后跟业务结合，告诉业务哪种方案更优，让业务有备选方案。

25、多联机出现FQ03分歧管时 末端分支配比尽量不要超3：1

26、冷却水泵扬程的组成
★制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）
★冷却塔喷头喷水压力：一般为2~3mH2O
★冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O
★回水过滤器阻力，一般为3~5mH2O；
★制冷系统水管路沿程阻力和局部阻力损失： 一般为5~8mH2O；
综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

27、冷冻水泵选型：
冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。
L(m3/h)=Q(kW) /（4.5~5）℃x1.163
冷冻水泵扬程的组成
★制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）
★末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）
★回水过滤器阻力，一般为3~5mH2O；
★分水器、集水器水阻力：一般一个为3mH2O；
★制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；
综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！

28、两台室外机不能紧挨在一起，要留不低于1米的距离；900的主机接管管径为φ31.8/19.05，设计手册P341中间部分（2）室外机至第一室内分歧管的配管尺寸按室外机的接管尺寸选择。这句话的意思是：自室外机接的第一个分歧管之间的铜管按室外机配管尺寸配置。在同时使用的场所我尽可能1:1配置或控制在1:1.1之内。

29、空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。
冷却水系统属开式系统，必须使用电子水处理仪；
冷冻水系统属闭式系统，要求不是那么严格，可以在冷冻水系统管路中或膨胀水箱进水管路中安装电子水处理仪。

30、新乡崔洁分享
第一部分
做方案前的准备工作。
做方案前需要了解以下几点：
1.客户想用那种机型？
2.有没有带尺寸的户型平面图？
3.户型内各房间的朝向是怎样的？
4.室外机的位置在哪里？
5.电源是单相还是三相？
6.哪些位置有吊顶？
吊顶高度是多少？
7.需要怎样的制热效果？
8.房间有没有西晒？
9.确认室内机的安放位置
10.确认室外机的安放位置
11.和客户再次确认管路通过的位置
12.确认户型结构和房间朝向
13.确认排水集结点的地方
14.确认梁的位置和高度确认阳台是否是封闭式的
15.确定完这些后开始计算负荷，这是我们做方案前需要彻底了解的问题，才能有目的去做方案，提高成功率。

31、苗凤丽分享
一、 面积计算注意事项
○1客厅
阳台不封，面积算进客厅里
阳台封起来，面积不算，冷量选大。
餐厅和走廊如果不分开，面积算进客厅里。
○2餐厅
公用部分，面积算进去一半。
厨房连接无推拉门，面积算进餐厅里。
○3卧室及其他房间
有阳台，面积算进去。
二、 冷负荷选取
○1客厅
不带阳台，单独的客厅 ≥180W/m2
带阳台 ≥200W/m2
与餐厅在一起，餐厅如不采用空调，
餐厅+客厅面积选冷负荷 （≥200）W/m2
如果走廊与客厅在一起，走廊的面积需算进客厅空调面积内。
客厅为挑空 ≥260～360W/m2
室内机安装在走廊下方空调制冷空间范围相对较小，因此制冷量相应较小。
室内机安装在客厅挑空上方选用下出风的送风方式，此时制冷空间包含整个客厅上方，因此制冷量相应较大。
选则室内机时，可按单层客厅计算选用的室内机相应放大一个型号
○2餐厅
有大面积走廊的情况下应将部分走廊面积计算在内，一般一半面积计算在餐厅内，另一半算进客厅空调面积内。≥200W/m2
若客户采用开放式厨房，即厨房与餐厅连通并且无推拉门隔开，按照240-260W/m2计算（参照厨房面积而定）。
○3卧室及其他房间冷量≥180W/m2

顶楼、西晒、朝阳的房间选室内机时需相应选大一型号。
对于家用中央空调，负荷选大不选小
三、 选型参考表
四、家用中央空调选型注意事项
家用中央空调有效空调使用面积超过30m2，建议采用两台室内机。
室内机形式及安装位置与装修结合。
送风形式有下出风及侧出风两种形式，送风形式的确定与选择与用户充分沟通与装修配合。
家用中央空调冷负荷指标，空调使用面积冷负荷最低指标：
多联机：180 ～ 200 ～ 260W/m2
风机盘管：180～200W/m2

32、设计中的问题：
多联机还有一个问题可能大部分人都没有发现，我今天休息不在电脑旁，给大家描述下：接室内机时受安装条件影响，咱们会直接从顺着接管方向接很短的一段直管，这时候就会出现一个问题，接的机器本身是5.6，但计算显示11.2。我平常做多联机的时候会把所有室内机负荷合计，再把系统计算的负荷合计，这两个数字一直就没有问题，否则要找出有问题的地方。

33、设计手册P342，如果室内机距离其最近的分歧管长度 大于10m时，额定容量小于等于5.0KW的内机液管应加大一号。

34、设计中的问题：
四台机组安装的房间中有小隔墙，如果隔墙是隔到顶的就不能这样装，只有进风没有回风，房间没有效果，需要每个房间装一台室内机。或两个紧挨的房间合用一台室内机，但两个房间都要有送回风口，

35、房间内的空调一定要均匀布置

36、图左改成图右，或分两个系统
