施工技术交底记录热镀锌钢管.doc

湘质监统编
施2002—11
施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员： 王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
一、施工准备：
（1）地下室压力排水管材为热镀锌钢管，热镀锌钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。
（2）排水工程所使用的主要材料成品、半成品、配件、器具和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场进应做检查验收，并经监理工程师核查确认。
（3） 所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
（4） 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
2、主要机具设备
套丝机、压槽机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀、水平尺、线坠、钢卷尺、小线、压力表，电缆线等。并保证以上机具设备满足施工安装要求，且不存在安全隐患。
二、施工工艺：
1．支架的制作和安装
（1）管道支架、吊架、防晃支架的型式、材质、加工尺寸应符合设计要求和国家现行有关标准的规定。本工程采用固定门型支架的支架方案，支架的整体平整度应符合要求。门型支架及角钢制作，角钢的规格应符合要求。支架制作应得体美观，支架的焊缝处应饱满，焊接后焊渣及时清理，支架除锈后刷防腐漆两道之后，管道及支
施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
湘质监统编
施2002—11

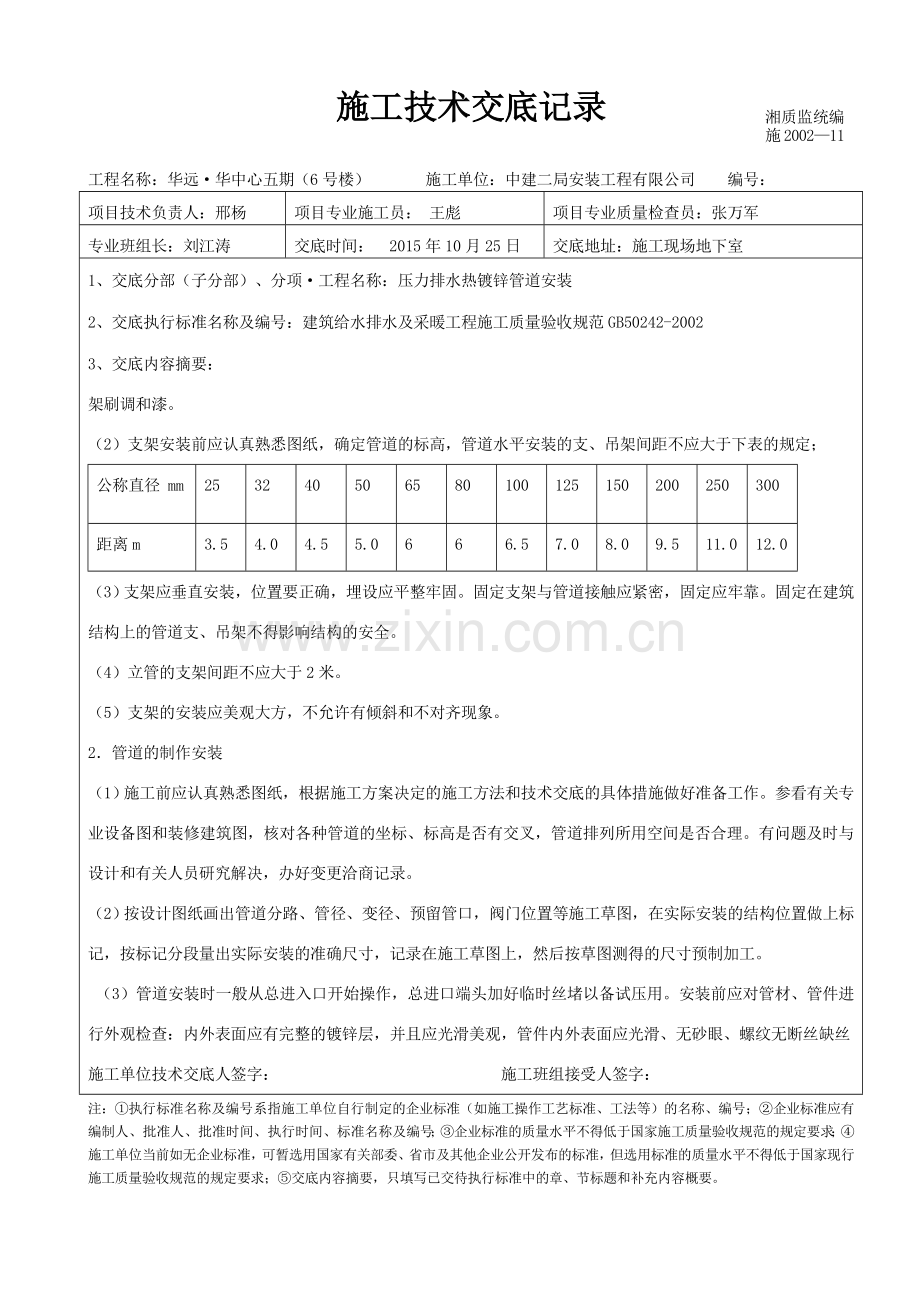

施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员： 王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项·工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
架刷调和漆。
（2）支架安装前应认真熟悉图纸，确定管道的标高，管道水平安装的支、吊架间距不应大于下表的规定；
公称直径 mm
25
32
40
50
65
80
100
125
150
200
250
300
距离m
3.5
4.0
4.5
5.0
6
6
6.5
7.0
8.0
9.5
11.0
12.0
（3）支架应垂直安装，位置要正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。
（4）立管的支架间距不应大于2米。
（5）支架的安装应美观大方，不允许有倾斜和不对齐现象。
2．管道的制作安装
（1）施工前应认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
（2）按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。
（3）管道安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用。安装前应对管材、管件进行外观检查：内外表面应有完整的镀锌层，并且应光滑美观，管件内外表面应光滑、无砂眼、螺纹无断丝缺丝
施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
湘质监统编
施2002—11
施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员：王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
现象。
（4）本系统管道连接采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理。
（5）采用螺纹连接时，管道宜采用机械切割，切割面不得有飞边，毛刺；切割时，要保证管端面垂直。套丝宜采用自动套丝机，润滑油润滑，圆锥型管螺纹应符合现行国家标准GB/T7306《用螺纹密封的管螺纹》的要求，并应采用标准螺纹规检验。加工时，要注意对管身的冷却，不要使管材变热。加工后对螺纹进行防护处理。
（6）本系系统压力排水形式采用固定式连接，管道与排污泵及管件的连接参照标准图集。
3.阀门的安装
本系统主管道上安装止回阀、闸阀和软接头，穿越人防分区部分安装防爆波阀；各阀门的型号、规格、耐压和严密性试验符合设计要求和施工规范规定。安装位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净；成排阀门的排列应整齐美观，在同一平面上的允许偏差为3mm；
防空地下室给水管道上防护阀门的设置及安装应符合下列要求：当给水管道从出入口引入时，防爆波阀应在防护密闭门的内侧装置；当从人防围护结构引入时，应在人防围护结构的内侧设置；当穿越防护单元之间的防护密闭隔墙时，应在防护密闭隔墙的两侧管道上设置；人防围护结构内侧距离阀门的近端面不宜大于200mm，防爆波阀应有明显的启闭标志。
4.排污泵的安装
排污泵安装前应安排相关部门把集水井清理干净，抹边收光完之后再进行安装，排污泵安装应认真查阅图集
施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
湘质监统编
施2002—11
施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员：王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
5.管道试压
管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门处均无渗漏，持续规定时间，观察其压力降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破坏的镀锌层和外露丝扣处做好防腐处理，再实行隐蔽工作。
三、质量标准
（1）管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。 检验方法：观察和用手扳检查。
（2）管道及金属支架涂漆应符合以下规定：金属支、吊、托架在表面除锈后，刷红丹漆二度，中灰醇酸调和漆一度，颜色呈中灰色。
油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。 检验方法：观察检查。
（3）允许偏差项目：
室内排水管道安装的允许偏差和检验方法应符合下表的规定。
施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

湘质监统编
施2002—11
施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员： 王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
室内排水管道安装的允许偏差和检验方法
项次
项 目
允许偏差 (mm)
检查方法
1
水平管道安装弯曲度（每m）
钢 管
1
尺量
铸铁管
1.5
2
立管安装垂直度（每m）
2
吊线、尺量
3
平行距墙面
不大于10
尺量
4
套管出地面高度差
±5
尺量
5
套管穿墙及中心偏差
±2
尺量
6
弯管褶皱不平度
4
外卡钳、尺量
7
管道甩口坐标标高差
±5
拉线、吊线、尺量
8
成排器具水平度
1
拉线、尺量
9
器具及附属设备
坐标
－10
拉线、吊线、尺量
标高
±4
10
保温层表面平整度
卷材
5
靠尺、塞尺
涂装
8
施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

湘质监统编
施2002—11
施工技术交底记录

工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：
项目技术负责人：邢杨
项目专业施工员： 王彪
项目专业质量检查员：张万军
专业班组长：刘江涛
交底时间： 2015年10月25日
交底地址：施工现场地下室
1、交底分部（子分部）、分项工程名称：压力排水热镀锌管道安装
2、交底执行标准名称及编号：建筑给水排水及采暖工程施工质量验收规范GB50242-2002
3、交底内容摘要：
四、成品保护
1、预留管口的临时丝堵、木堵不得随意打开，以防掉进杂物造成管道堵塞。
2、在回填房心土时，对已经铺设好的管道上部要先用细土覆盖200mm以上，并逐层夯实，不许在管道上部用蛤蟆夯等机械夯土。
3、预制好的管道要码放整齐、垫平、垫牢，不许用脚踩或物压，也不得双层平放。
4、不许在安装好的托吊管道上搭设架子或栓吊物品。
五、应注意的安全问题：
1、进入现场必须戴好安全帽。
2、不得穿拖鞋进入现场。
3、焊工必须持焊工操作证上岗作业，不得无证上岗。
4、班组内部人员发生争执，或与其它专业施工人员发生争执时，不得打架，必须到项目部来由主管领导解决问题，擅自打架闹事者一律开除并视情况处以相应的罚款。
