九江绿地临时施工用水用电施工方案

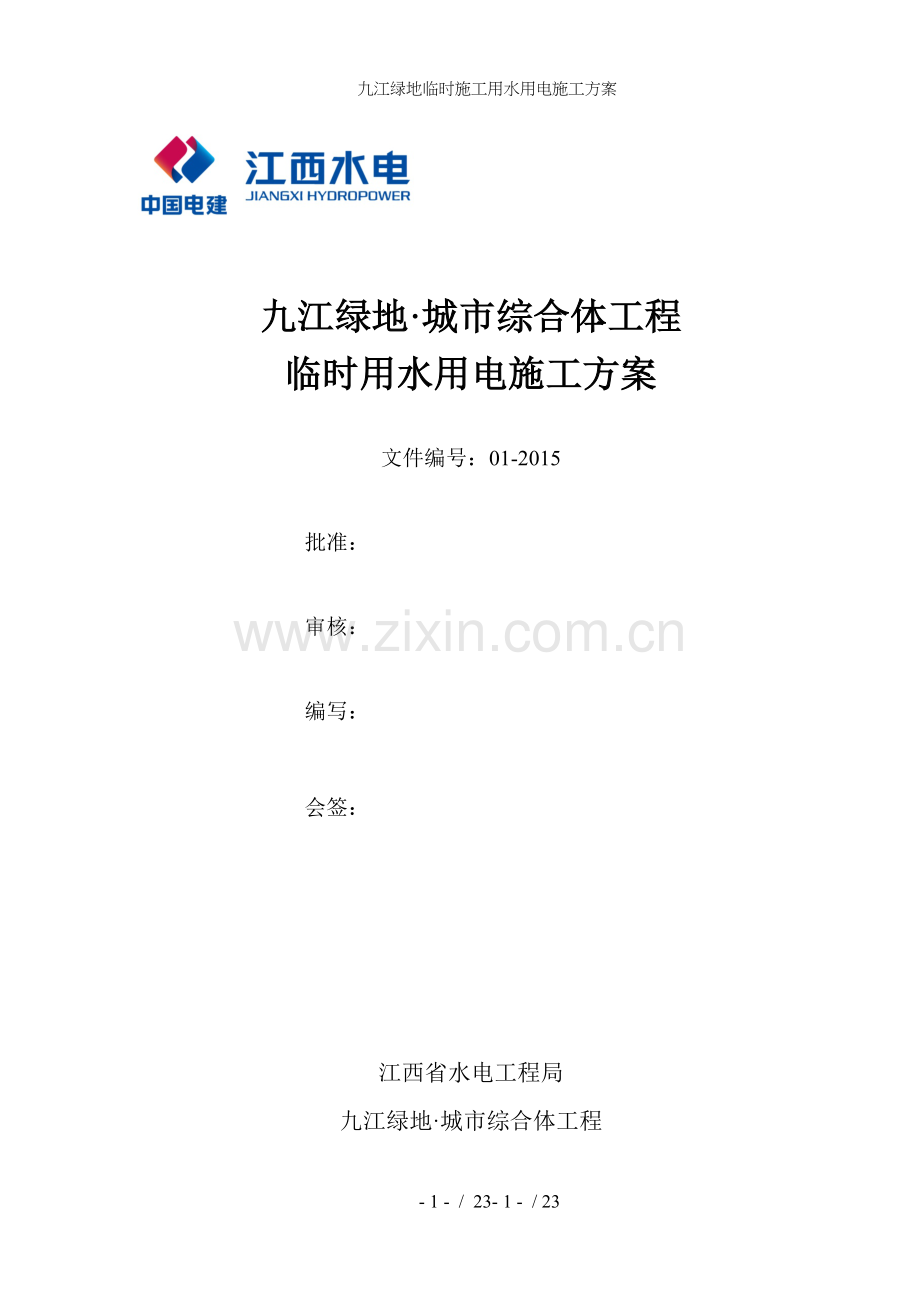

九江绿地·城市综合体工程
临时用水用电施工方案

文件编号：01-2015

批准：

审核：

编写：

会签：

江西省水电工程局
九江绿地·城市综合体工程

- 17 - / 23- 17 - / 23

九江绿地·城市综合体工程
临时用水用电施工方案

编、审、批签字栏

编审批
姓名
签名
日期
部门/职务
建筑工程处
批准
吴启亮

总工程师
审核
王勇

工程部/主任
项
目
部
审核
刘彬

项目经理
王电波
项目总工
编制
万峪

项目技术员

目录
第一章 编制依据 - 1 -
第二章 工程概况 - 1 -
第三章 临时施工用电 - 2 -
3.1现场设备情况简介 - 2 -
3.2现场勘探及初步设计 - 2 -
3.3用电负荷统计 - 3 -
第四章 施工用电部署 - 5 -
4.1部署施工用电注意事项 - 5 -
4.2施工变压器的布置 - 5 -
4.3配电箱的设置 - 6 -
4.4施工现场的电缆线路敷设 - 6 -
第五章 临时用电施工工艺 - 6 -
5.1施工临时用电工艺流程 - 6 -
5.2施工用电管理及工艺要求 - 7 -
5.3 各主要用电设备控制元件及导线截面选择如下表： - 8 -
第六章 施工临时用电管理 - 9 -
6.3 电器设备的使用与维护 - 10 -
第七章 施工用电安装质量保证措施 - 10 -
第八章 施工用电安全保证措施 - 11 -
8.1施工用电安全 - 11 -
8.2安全用水用电自我防护技术 - 11 -
8.3 危险点、危险源辨识与控制措施 - 12 -
第九章 临时施工用水 - 13 -
9.1施工用水量计算 - 13 -
9.2给排水设计与布置 - 15 -
第十章 附图 - 18 -

第一章 编制依据
本工程临时用水用电施工方案依据下列文件编制：
序号
文 件 内 容
备 注
1
《施工现场临时用电安全技术规范》
46-2005
2
《建筑施工安全检查标准》
59-2011
3
《建设工程安全生产管理条例》
国务院令第393号
4
《建设工程施工现场供用电安全规范》
50194-2002
5
《低压配电设计规范》
50054-2001
6
《通用用电设备配电设计规范》
50055-2011
7
《建设工程安全生产管理条例》
国务院令第393号
8
《中华人民共和国安全生产法》
主席令第70号
9
《实施工程建设强制性标准监督规定》
建设部令81号
10
《绿色施工导则》
建质[2007]223号
11
工程局《质量、环境、职业健康安全一体化管理体系》

12
工程局《安全生产规章制》

13
本工程施工组织设计

14
施工总平面布置图

第二章 工程概况
本工程为绿地大都会城市综合体项目房建总承包工程，占地面积约15440.63㎡，包括1栋写字楼3#楼、3栋住宅7#8#9#、商铺1栋，地下室建筑面积约19940㎡。
7#楼地下一层，地上33层，地下为车库及人防，地上1~2层建设为商业，其余均建设为高层住宅，采用框架剪力墙结构，主体建筑高度为98.600米，主体建筑规模:为长X宽=60.500X17.300(m),建筑占地面积1271.54(m2),总建筑面积为24847.73(m2)
8#楼地下一层，地上33层，地下为车库及人防，地上1~2层建设为商业，其余均建设为高层住宅，主体建筑高度为98.600米，采用剪力墙结构，主体建筑规模:为长X宽= 45.000X15.750 (m),建筑占地面积1045.68 (m2),总建筑面积为19046.54 (m2)
9#地下一层，地上33层，地下为车库及人防，地上1~2层建设为商业，其余均建设为高层住宅，主体建筑高度为97.600米，采用剪力墙结构，主体建筑规模:为长X宽= 47.530X60.870 (m),建筑占地面积14644.31 (m2),总建筑面积为14644.31 (m2)
10#地下一层，地上两层，地下室一层为机动车停车库及人防,主楼地上二层为商业，采用框架剪力墙结构，主体建筑高度为8.00米，长X宽=75.46X16.90(m2)，建筑占地面积1106.07(m2),建筑面积为2141.97(m2)。
3#写字楼采用框筒结构，裙房部分采用框架结构，地上26层、地下2层。地下用作车库，裙楼用作商铺，主楼用作办公楼。目前施工至地下室。
第三章 临时施工用电
3.1现场设备情况简介
本工程临时施工用电主要是现场生产和生活用电，主要包括塔机、电焊机及钢筋加工设备、照明等用电。
本工程现场临时用电系统，根据施工临时用电要求，施工分为三个阶段，第一是地下室工程施工阶段，第二是上部结构施工阶段，第三是装饰装修施工阶段。其中用电负荷最大阶段为结构施工阶段，装饰装修阶段用电负荷较小。所以本工程在计算用电总容量时，主要考虑结构施工阶段的总用电量，取其较大的值作为选择一级电源容量的依据，其二级配电则根据现场施工机械设备配置情况进行配备。
3.2现场勘探及初步设计
3.2.1 现场电源点情况
（1）本工程所在施工现场范围内无各种埋地管线。
（2）现场采用380V低压供电，施工现场西面设置一台800电源用电点，内有计量设备，采用系统供电。
（3）根据施工现场用电设备布置情况，主电缆采用沿围墙明敷，穿越道路处预埋钢管敷设，布置位置及线路走向现场平面图，采用三级配电，两级防护。
3.2.2临时施工用电设计原则
（1）本标段施工用电电源从提供的800电源用电点引接，先引至我方一级电源箱，再由一级电源箱分两路引自二级电源箱，然后在施工现场需要的位置设置二级配电箱，最后引接至各开关箱。
（2）现场共设置6个二级配电箱。
（3）各施工点的三级配电箱分别由二级分配电箱供电，三级配电箱（开关箱）内均设置漏电保护开关，形成三级配电二级保护。装设在开关箱、移动电箱内的漏电保护开关的动作电流不大于30，动作时间不大于0.1S。分配电箱的漏电保护开关的动作电流不大于30，动作时间不大于0.1S。
（4）现场采用电缆敷设方式埋深800。
3.3用电负荷统计
3.3.1主要用电负荷表：
序号
名称
型号
数量
单机功率
（）
总负荷
（）
备注
一
垂直运输设备
1
塔吊
80（5610）
3
35
105

2
人货电梯
200/200
3
46
138

二
钢筋加工
1
钢筋切断机
40F
1
4
4

2
钢筋调直机
6/14
1
13
13

3
钢筋弯曲机
40D
2
3
6

三
木工加工
1
木工圆锯机
104C
4
3
12

四
混凝土设备
1
砂浆搅拌机
325
1
5
5

2
插入式振动器
42
10
1.5
15

3
平板振动器
10
3
2
6

五
焊接设备
1
气压焊
32
1

100

2
交流电焊机
10-500
3
27
81

3
直流电焊机
型
2
5.5
11

4
电渣压力焊
300
2
63
126

六
其他机械
1
水泵

4
4
16

2
加压泵

2
14
28

3
镝灯

10
3
30

4
冷光灯

20
0.75
15

七
办公及生活区
1
办公室及住房照明

180
0.1
18

2
3B饮水机

20
0.75
15

3
开水器

1
9
9

4
窗式空调机

30
1.5
45

5
空调柜机

1
7
7

3.3.2用电负荷计算：
1.05～1.10（K1∑P1φ2∑P2+ K3∑P3+ K4∑P4）
其中：P——供电设备总需要容量（）；
P1——电动机额定功率（）；
P2——电焊机额定功率（）；
P3——室内照明容量（）；
P4——室外照明容量（）；
φ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）；
K1、K2、K3、K4——需要系数，如下表：
用电名称
数量
需要系数
备注
K
数值
电动机
3～10台
K1
0.7
如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算
11～30台
0.6
30台以上
0.5
加工厂动力设备

0.5
电焊机
3～10台
K2
0.6
10台以上
0.5
室内照明

K3
0.8
室外照明

K4
1.0
3.3.3施工电源总负荷：
1.05×(K1·ΣP1Ø2·ΣP2+ K3·ΣP3+ K4·ΣP4)
=1.05×(0.6×304/0.78+0.7×317+0.8×89+1.0×94)
=1.05×(233.84+221.9+71.2+94)
=611
依据以上计算现场布置的800的一级电源箱，能够满足我方用电量。
第四章 施工用电部署
4.1部署施工用电注意事项
本工程施工用电从业主提供的电源点引接，用电缆接至施工现场配电箱，电缆均为直埋敷设，具体布置见施工总平面布置图。
施工电源主线规划布设完后，绘制完整的配电系统图，进行统一维护管理，现场配电盘、箱形式统一、颜色一致，有明显的警示标志，坚持每周一次的现场安全巡视制度，做好现场施工电源冬、雨巡检工作，消除用电隐患。
（1）施工作业面供电采用电缆，电缆不得直接与脚手架、围栏等上直接走线，采取可靠的隔离措施，接头处有防水和防止触电的措施。
（2）在施工现场专用的中性点直接接地的电力线路中采用接零系统；施工电缆采用五芯电缆，保护零线的统一标志为黄/绿双色线，在任何情况下不准使用黄/绿色做负荷线。
（3）配电系统设置室外总配电箱和分配电箱，施工现场实行三级配电二级保护系统（一、二级配电柜为总电源箱，三级配电柜、四级开关箱和插座箱为分配电箱，出线开关装设漏电保护）。
（4）总配电箱装设总隔离开关及分路隔离开关。总开关的额定值、动作整定值与分路开关的额定值、动作整定值相适应。
（5）每台用电设备有各自专用的开关箱，实行“一机一漏”制。严禁用一个开关直接控制二台及二台以上用电 设备。
（6）配电箱、开关箱内的电气设备固定牢固，工作零线通过接线端子板连接，并与保护零线分设。
4.2施工变压器的布置
由现场三通一平施工情况，建设单位提供的变压器（容量为800）线路已架设完毕，变压器也已安装完，变压器布置在九江二桥底附近，工程施工需从就近变压器低压侧通过电缆引接至施工区域既可，办公生活区也是如此。
本工程施工用电拟从业主指定变压器的低压侧引接（用于办公生活区、生产区和辅助生产区用电，），先引至总配电箱，然后在施工现场需要的位置设置分配电箱，最后引接至开关箱。线路沿主要施工临时道路布置，采取直埋电缆方式。
4.3配电箱的设置
施工用电采取三级配电、二级保护（总配电箱、分配电箱、开关箱），所有电源箱均采用三相五线供电，确保用电设备接地接零。配电箱、开关箱设置漏电保护器，每台用电设备实行“一机一闸一锁一器”，设有N及连接母排，电源进线严禁用插座和插头做活动连接。配电箱开关采用铁板或优质绝缘材料制作，配电箱内不允许放置任何杂物，箱顶要采取防雨措施。
变压器的低压线路均敷设电缆，在施工及办公生活区域的合理部位布置配电箱、柜，平面位置参见施工用电总平面布置图（附图一），具体如下：
根据现场实际情况，变压器通过电缆引接至2#样板房布置总配电箱，线路由总配电箱出发，在3#布置2个，7#、8#、9#各布置1个二级电源箱、办公生活区各布置一个二级配电箱，本工程共有3栋楼房，每楼层布置一个三级配电箱。辅助生产区分散布置于场地内，从所在标段的二级配电箱牵线供电，设置一个三级配电箱，如有需要也可设置一个二级箱供辅助生产区用电（视现场情况而定）。具体电源布置详见平面布置图。
办公生活临建总配电箱布置在生活区南侧，每栋办公及生活板房各布置一个开关箱控制用电。
4.4施工现场的电缆线路敷设
根据本工程施工用电负荷及我公司实际情况，由甲方提供电源箱至我方一级电源箱，用线3002引至我方一级电源箱，现场一级电源箱至作业面各二级配电箱的施工主电源电缆分两路，分别采用3×120+2×95规格电缆在生活区使用，另一路使用3×240+2×120规格电缆在施工区使用，可以满足施工需求。
第五章 临时用电施工工艺
5.1施工临时用电工艺流程
施工准备→材料、机具、人员进场→技术、安全交底→分区、分系统线路安装→安装用电配件→系统通电调试→正式起用施工电力。
5.2施工用电管理及工艺要求
a、均采用地下敷设电缆，现场直埋电缆的走向按施工总平面布置图的规定，沿主道路、固定的构筑物等的边沿直线埋设，埋深不得小于0.6米；转弯处在地面设明显标志；通过道路时采用保护套管，埋深大于0.7m，管径不得小于电缆外径的1.5倍，且不得小于100；管内导线无接头，管口密封。作业面电缆架空敷设时，其高度不得低于2米。接头处有防水和防止触电的措施。
b、在施工现场专用的中性点直接接地的电力线路中采用接零系统；施工电缆采用五芯电缆，保护零线的统一标志为黄/绿双色线，在任何情况下不准使用黄/绿色做负荷线。
c、本工程施工时整个供电系统采用三相五线制供电，总配电柜及区域配电闸箱的保护地线必须重复接地。工作零线或保护零线截面不得小于相线截面的1/2，系统接地良好，中性点接地电阻不得大于4Ω。分配电箱至设备及机具开关箱采用放射式或链式配置，使用电力电缆连接，设备开关箱到机具设备采用一机一线一电箱配置，使用电力电缆接线，靠近机具一头拖地部分加绝缘塑料管保护。在距离分配电箱较远用电较集中而不便布设固定电线与配电箱的地方增设临时分配电箱，之间穿管埋地布设。现场用电配电箱要上锁，安全标志齐全，防雨，防尘。
d、每台用电设备有各自专用的开关箱，实行“一机一闸一箱一漏”制。严禁用一个开关直接控制二台及二台以上用电设备。
e、配电箱、开关箱内的电气设备固定牢固，工作零线通过接线端子板连接，并与保护零线分设。
f、线路安装结合现场具体条件，合理安排施工工序。当线路交叉发生矛盾时，按下列原则避让：小线避大线；有低压线路让高压线路。
g、凡穿越楼面屋面的线路须加装套管。要离墙不小于20敷设。
h、起重机或吊物及在建工程（含脚手架）的外侧边缘与外电架空线；边线之间，保持安全操作距离。
i、总配电箱：有总熔断器、总开关（或漏电开关）分路熔断器、分路开关、电度表等；分配电：有总熔断器、总开关、分路熔断器、分路漏电开关（额定漏电动作电流＜50·0.1s＝线路下进下出（铁电箱加护套），排列整齐，不破皮老化，箱底离地1.3~1.5m，箱顶加盖防雨水。
j、分配电箱和移动电箱，每个回路设漏电开关，一机一闸一箱一漏，编号标记，下班后拉闸断电、上锁。防潮防水，配有防水插头和插座，箱门上锁。配电箱的线路无破损，无裸露接头，不将导线放置在潮湿处或积水中。跨越道路的线缆已进行保护，室外电缆（超过三个月）浅埋、标识清楚。
k、照明回路设漏电开关，灯具与地面、易燃物和电线保持安全距离。灯具的金属外壳须作保护接地（零）。电线无老化破皮，用绝缘子固定，不随地拖拉或绑在脚手架上。手持照明灯及危险场所使用安全电压，不使用塑料胶质线或花线。
l、钢井架、金属脚手架、机械设备、配电箱（室）接地装置设置。
m、漏电保护器：在二、三、四级盘内均应装设，每月校验一次，并作好记录。
n、电焊机二次线必须使用软橡套电缆，下班时及时收回。
o、施工用电设施经过总承包商设计并经业主管理单位及监理单位审核批准方可施工，竣工后经经验收合格方可投入使用。
p、电气专业工作人员须持有法律规定的上岗证件，并熟悉管理方的用电安全管理要求。
q、施工用电设施运行及维护的人员能熟练掌握触电急救法和人工呼吸法。
r、制定专门措施和制度，保证各类场所的照明、应急照明、临时照明满足实际需要。
s、制定临时发电设备的安全管理措施和技术措施。
t、用电设施/设备有漏电保护装置，外壳保护接零。手持照明灯使用36v以下电源供电。
u施工用电的布设应按已批准的施工组织设计进行，并符合当地供电部门和管理方的有关规定。
5.3 各主要用电设备控制元件及导线截面选择如下表：
电气设备 名称
功率()
额定电流(A)
启动电流(A)
刀熔开关额定电流(A)
漏电断路器
热脱扣器额定电流(A)
导线截面积(2)
钢筋弯曲机
2.2
4.2
21
30/20
25
3*25
钢筋切断机
5.5
8.2
57
30/20
10
3*4
钢筋对焊机
70
135

150/150
140
2*35
张拉机
11
22
153
60/60
30
3*6
刨板机
3
6.4
45
30/20
4.5
3*4
电锯
3
6.4
45
30/20
4.5
3*4
电焊机
15
60

100/100
75
2*6
切割机
3
6.4
48
30/20
4.5
3*4
金卤灯
1
4.5

10/5
56
2*2.5
125塔吊
110
160
640
250/250
200
3*50
震捣器
1.5
3.4
24
15/10
4.5
3*2.5
潜水泵
2.2
4
25
30/20
4.5
3*2.5
砂浆搅拌机
5.5
8.2
57
30/20
10
3*4
第六章 施工临时用电管理
6.1 施工现场用水用电管理制度
6.1.1 执行九江绿地·大都会城市综合体工程施工现场用水用电管理制度，服从甲方的统一管理。
6.1.2 一切涉及到施工电源主网设备检修、施工变压器的停、送电操作均必须执行建设单位相关的管理制度。严禁铺张浪费，加强各参建队伍的用水用电管理！
6.1.3 现场使用的照明灯具应该符合《电力安全规程》要求。照明灯具的悬挂高度不应低于2.5米，并且不得随意移动，照明灯具低于2.5米时应设保护罩。
6.1.4 停电阶段，除正常的维护检修或抢修外，未经许可，任何单位或个人不得在相关线路上进行任何工作。
6.2 安全用水用电技术措施
6.2.1 保护接地，将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。
6.2.2 保护接零，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接。
6.2.3 规划最优水管线路，避免水管在后期施工中损坏。加强检查和巡视，避免水管损坏漏水以及忘记关水阀门的情况发生，造成不必要的浪费！
6.2.4设置漏电保护器，电器设备的设置应符合下列要求
1）配电应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。
2）动力配电箱与照明配电箱宜分别设置，若合置在同一配电箱内，动力和照明线应分路设置，照明线路接线宜接在动力开关的上侧。
3）开关箱应由末级分配电箱配电。开关箱内应一机一闸，严禁用一个开关电器直接控制两台以上的用电设备。
4）总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。
5）配电箱、开关箱应装设在干燥、通风、常温及方便施工的场所。
6）配电箱、开关箱安装要端正、牢固，移动式的箱体应安装设在坚固的支架上。
7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
6.3 电器设备的使用与维护
6.3.1 施工现场的所有配电箱、开关箱应每月进行一次专项检查和维修，每日进行巡查。检查、维修人员必须是专业电工，工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
6.3.2 检查、维修配电箱、开关箱时必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
6.3.3 配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。
6.3.4 各种电器箱内不允许放置任何杂物，并保持清洁。箱内不得挂接其他临时用电设备。
6.3.5 熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
6.3.6 影响飞机及车辆通行的机械应放红色信号灯。
第七章 施工用电安装质量保证措施
7.1、严格按照施工用水用电管理办法和有关施工及验收规范进行施工和验收，确保工程质量。
7.2、项目经理对该项工程的质量负主要责任，坚决执行“谁施工，谁负责”的原则，贯彻整个施工全过程管理。
7.3、进场后对作业人员进行技术、质量、安全交底，并做好登记签认，记录在案。及时办理预检和工序交工验收手续，并记录在案。
第八章 施工用电安全保证措施
8.1施工用电安全
8.1.1 施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。用水管道及电缆线路必须分开布置，保持安全距离！
8.1.2 开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
8.1.3 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
8.1.4 漏电保护器的选择应符合国标6829—86《漏电电流动保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30，额定漏电动作时间应小于0.1s。
8.1.5、坚决贯彻执行国家和地方现行的安全规程、标准或规定，牢固树立“安全第一，预防为主”的思想。
8.1.6、建立和健全安全生产管理体系，对工程的安全生产实行定期检查，项目经理严格把好质量安全关，质安员对现场安全全面监督，施工班组长负责自己班组成员的安全生产，共同遵守技术规程和安全规范，确保安全生产。
8.1.7、进场后对施工班组进行安全交底，对新工人和民工实行岗前三级安全教育。
8.1.8、工地设置至少两名专职电工，进行轮班监护。
8.1.9、进入施工现场必须戴好安全帽，严禁裸足、穿拖鞋、硬底鞋、高跟鞋，不走黑暗及不明地面情况或有污水淹没的地段。
8.1.10、严禁酒后作业，施工现场禁止游动吸烟（应在指定吸烟区吸烟）。
8.1.11、严禁抛掷工具、材料、杂物，防止物体打击伤人。
8.2安全用水用电自我防护技术
施工现场用水用电人员应加强自我防护意识，特别是电动建筑机械的操作人员必须掌握安全用电的基本知识，以杜绝触电事故的发生。加强监管，存在隐患要及时处理，保证现场用水用电安全！对于现场中一些固定机械设备的防护和操作人员应进行如下交底：
8.2.1 开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。
8.2.2 开机前仔细检查电气设备的接零保护线端子有无松动，严禁赤手触摸一切带电绝缘导线。
8.2.3 严格执行安全用电规范，一切进行电气维修、安装的工作，必须由电工来操作，严禁非电工进行电工作业。
8.2.4 电气操作人员严格执行电工安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工具要停止使用。
8.2.5 电工人员严禁带电操作，线路上禁止带负荷接线，正确使用电工器具。
8.2.6 电气设备的金属外壳必须做接地或接零保护，在总箱、开关箱内必须安装漏电保护器实行两级漏电保护。
8.2.7 电气设备所用保险丝，禁止用其他金属丝代替，并且需与设备容量相匹配。
8.2.8 施工现场内严禁使用塑料线，所用绝缘导线型号及截面必须符合临电设计。
8.2.9 电工必须持证上岗，操作时必须穿戴好各种绝缘防护用品，不得违章操作。
8.2.10 当发生电气火灾时应立即切断电源，用干砂灭火，或用干粉灭火，严禁使用导电的灭火剂灭火。
8.2.11 凡移动式照明，必须采用安全电压。
8.2.12 施工现场临时用电施工，必须执行施工组织设计和安全操作规程。
8.3 危险点、危险源辨识与控制措施
序号
作业活动
危 险 因 素
可能导致的事故
危险级别
控制计划措施
1
带电作业
无带电作业措施
触电事故
3
I、、
2
无运行单位监督情况下施工
触电事故
1
、
3
绝缘工具不合格
触电事故
3
I、、
4
带电体附件上下传递东西不用绝缘绳
触电事故
2
、
5
浓雾雨天气下继续施工
触电事故
2
、
6
越线架与带电线路安全距离不够
触电事故
3
I、、
7
作业人员在越线架内侧攀登或作业
触电事故
2
、
8
作业人员从架顶上通过
触电事故
2
、
9
绝缘绳未经绝缘测试
触电事故
2
、
10
电源箱内接线凌乱
触电事故
2
I、、
11
电源箱内接线不规范\有错误
触电事故
2
、
12
锁具未经外观检查
触电事故
2
、
13
停电作业
未向运行单位提出停电申请\作业票
触电事故
2
I、、
14
未指定专人负责
触电事故
1
I、、
15
口头约定停、供电时间
触电事故
2
I、、
16
未接到停电命令 接近带电体
触电事故
2
、
17
验电器不合格
触电事故
2
I、、
18
验电时不带绝缘手套
触电事故
1
I、、
19
验电时无专人监护
触电事故
2
I、、
20
同杆有多层电力线时，未坚持先低压后高压、先上层后下层的工作原则进行操作
触电事故
2
I、、
21
操作时未挂接地线
触电事故
2
I、、
22
在停电线路进行作业时，其分支线未接地
触电事故
1
、
23
接地线断面小于不符合要求
触电事故
2
、
24
接地线材质不符合要求
触电事故
1
I、、
25
装接地线时操作顺序不正确
触电事故
2
I、、
26
拆接地线时操作顺序不正确
触电事故
1
I、、
注: Ⅰ－制定作业指导书\专项措施\管理制度； Ⅱ－加强监督检查\现场监护；Ⅲ－培训\交底\教育；Ⅳ－制定管理方案。
第九章 临时施工用水
9.1施工用水量计算
9.1.1工地施工工程用水量可按下式计算：
q11∑Q1N1K2/(8X3600)
其中 q1 ── 施工工程用水量 ()；
K1 ── 未预见的施工用水系数，取1.05；
Q1 ── 每班计划完成工程量，按每班浇筑200m3混凝土；
N1 ── 施工用水定额，混凝土按预拌混凝土考虑，仅考虑混凝土自然养护，耗水量取350L；
K2 ── 用水不均匀系数，取1.5。
经过计算得到 q1 =1.05×200×350×1.5/(1×8×3600)=3.8。
9.2.2生活用水量计算：
施工工地用水量计算公式：

其中 q2 ── 施工工地生活用水量 ()；
P1 ── 施工现场高峰期生活人数，取350人；
N3 ── 施工工地生活用水定额，取值如下表；
K4 ── 施工工地生活用水不均匀系数，取1.3；
b ── 每天工作班数(班)，取1。
施工工地用水定额列表如下：
序号
用水名称
单位
耗水量N1(L)
1
施工现场生活用水
人
20
经过计算得到 q2 = 350×20×1.3/(1×8×3600)=0.316。
9.2.3 消防用水量计算:
根据消防规范确定消防用水量 q3 =20（临时消防给水管待业主指定驳接点后单独接入）。
9.2.4 施工工地总用水量计算：
结合现场实际情况，施工工地总用水量Q暂包含生活用水和生产用水，可按以下组合公式计算：
12
=3.8+0.316=4.116；
最后计算出的总用水量，还应增加10%，以补偿不可避免的水管漏水损失。
最后Q还应增加10%，得出 Q =4.116X(1+10%)=4.52；
9.2.5 供水管径计算：
工地临时网路需用管径，可按下式计算：

其中: d ──配水管直径(m)；
Q ──施工工地用水量()；
V ──管网中水流速度()，取1.8()；
供水管径由计算公式：d =0.04545，采用水源水管径为 50，临时水电管材选用镀锌焊管丝扣连接。
9.2给排水设计与布置
结合本工程特点，综合考虑施工现场具体情况，遵循合理经济原则，对本工程临时用水进行合理设计与布置，管网一般沿道路布置，主要供水管线采用环状，孤立点可设枝状。管道穿越道路处均要套以套管，并埋于地下0.7m处。消火栓间距按50米设置，距离拟建房屋不小于5m，距路边不大于2m。同时考虑临时消防要求，配置消防设施。
9.2.1给水设计与布置
根据甲方提供的水源点接入引入施工场地,主管道采用50镀锌钢管（充分考虑现场施工用水、施工机械用水、现场生活用水、生活区生活用水、临时消防用水等项的要求，经核算，该口径满足生活、施工、消防用水的需要）。
9.2.1.1地下室施工阶段的临时用水
布置方式为，沿基坑周边安装临时给水管线和消防管线，考虑地下室施工临时用水主要为模板冲洗、砼养护等。用水周期性强，为间隙性用水，而且用水量较小，故采用临时给水管线和消防管线共用干管的供水方式。在钢筋加工车间、木工车间、卫生间等处预留支管；在办公区、生活区、木工车间以及周边设消火栓，消火栓设置满足能够覆盖以上场所以及相邻消火栓没有保护死角。水源接业主指定给水点，周边管线材料采用镀锌钢管给水管。
9.2.1.2地上主体施工及装饰装修阶段临时用水
本工程上部结构施工采用施工用水和临时消防用水分开单独设置的供水方式。其中施工用水主管采用50的管，高层的施工用水立管采用50的镀锌钢管，多层的施工用水立管采用50的管。消防用水主管及立管均采用100的镀锌钢管，消火栓接口采用63的镀锌钢管。给水主管和结构施工同步安装。从首层开始每栋每层设置一个消火栓，每栋每层设置一个临时施工用水接驳口。具体布置详见施工平面布置图。
（1）现场临时用水包括：混凝土养护用水、砌筑用水、生活用水、现场消防用水、清洁用水等。
（2）供水方式：采用加压泵供水方式，加压泵从储水池里抽水，通过水泵加压，以满足各个施工区域的施工用水和临时消防用水。水泵采用一用一备的供水方式,以提高供水的可靠性。
（3）水池设置：由于楼层较高，数量较多，市政水不能满足楼层施工用水需要，因此在生活区南面场地设置蓄水池和加压水泵来供水。在地下室集水坑设置潜水泵，把地下室积水、雨水作为临时养护用水水源，并循环利用。
（4）现场管线的布置及管材的选用。
水从施工现场业主提供的临时用水接口接引至蓄水池内，在水池内部进水管设置浮球阀控制水位。在临时蓄水池内设置两台多级加压泵，采用一用一备。
管道布置：水泵出水管从蓄水池出来，两条管道沿临时道路边敷设到地下室顶板，从地下室顶板分别向各栋楼供水。每栋楼一根50的立管，每层设置1个20阀门、每层设置一个消火栓。
管材：
施工用水：主管采用50的管，其中高层立管采用50的镀锌钢管，多层采用50的管，均采用25的闸阀。
消防用水：主管、立管均采用100的镀锌钢管，消火栓接口采用63。
阀门安装：在蓄水池出水口管道上、每台泵前后设置闸阀、在竖向立管上在每栋塔楼的首层设置阀门，便于检修。
（5）生活给水由环状管网引出，供食堂、厕所、洗手池等用水。食堂设储水设施，以备停水时使用。
9.2.2 临时消防设计与布置
结合本工程特点，综合考虑施工现场具体情况，遵循合理、安全、经济原则，对本工程临时消防用水进行合理设计与布置，同时配置消防设施。
为了满足消防要求，在施工场地安装消防与施工用水环网一周，沿围墙铺设，管材选用镀锌钢管100，沿线按要求布置消火栓（65）。当主体结构施工时，根据施工现场的实际情况，按经济合理的原则，选取合适的位置，设置临时供水加压泵房向各楼层供水，各栋楼层内竖向安装一根100的镀锌钢管，在各施工层引出63的消火栓一个，配置25米水龙带及水枪一个，以满足消防要求。工人和职工生活区消防管网沿围墙周围布置一圈，严格按照要求布置消火栓的数量，确保任何部位有一个消火栓可以到达。另需在各楼栋的安全通道门口设专用消防架，配置水桶、消防斧、铁铲、干粉灭火器等灭火工具，以备急用，平时，由值班保安统一管理。
9.2.3 排水设计与布置
施工现场排水有生活污水、雨水、地下排出水等。为保证污废水达标、畅通排放，采用污水、废水两个排水系统局部分流的排水系统。生活污水必须经过化粪池生化处理后，达到排放标准后排出，食堂生活废水由于油污含量高，必须食堂下水处加设隔油池。
9.2.3.1污水排放
在施工现场的污水只有厕所污水。在厕所旁边设一化粪池，厕所出水管先进入化粪池，再排入污水井，最后再排入市政污水井。污废水排放位置根据建设单位提供污水排放口而定，管径300，采用砼管。坡度采用1％。化粪池设在比较容易清掏的地方，根据现场的情况分别在民工生活区和职工生活区的厕所旁各设置一个化粪池，具体大小可以为7m×3m×2.5m、4m×2.4m×1.7m，应根据情况定期进行清掏，建立相应的清掏记录、以便检查。
9.2.3.2废水排放
在施工现场的生活废水包括食堂生活废水和洗浴生活废水。食堂生活废水由于油污含量高，必须食堂下水处加设隔油池，隔油池大小可以根据食堂的大小情况分别在职工食堂和民工食堂设置1.5m×1.5m×1.5m、5m×3m×1.5m两个隔油池，应根据情况定期进行清掏，建立相应的清掏记录、以便检查。
9.2.3.3雨水排放
考虑在雨季雨水能畅通有序排放，不影响施工和生活，从而在生产区沿着道路两边设排水明沟，雨水就近引入雨水井中，平时，地下室积水汇集到集水井，通过潜污泵抽升就近排入室外排水明沟，由于生产区雨水、废水含泥沙比较多，在排入市政雨水井前设一沉沙池，雨水和废水经沉沙池沉淀过滤后再排入市政雨水井。雨水管采用砼管，管径300, 坡度采用1％。雨水管每隔20～30米设一检查井，以便清掏疏通。雨水排放口根据建设单位提供位置而定，一般设于现有工地大门附近。办公以及生活区设雨水沟排水，就进接入检查井排入市政雨水管道。
第十章 附图
附图一：临时用水用电总平面布置图
