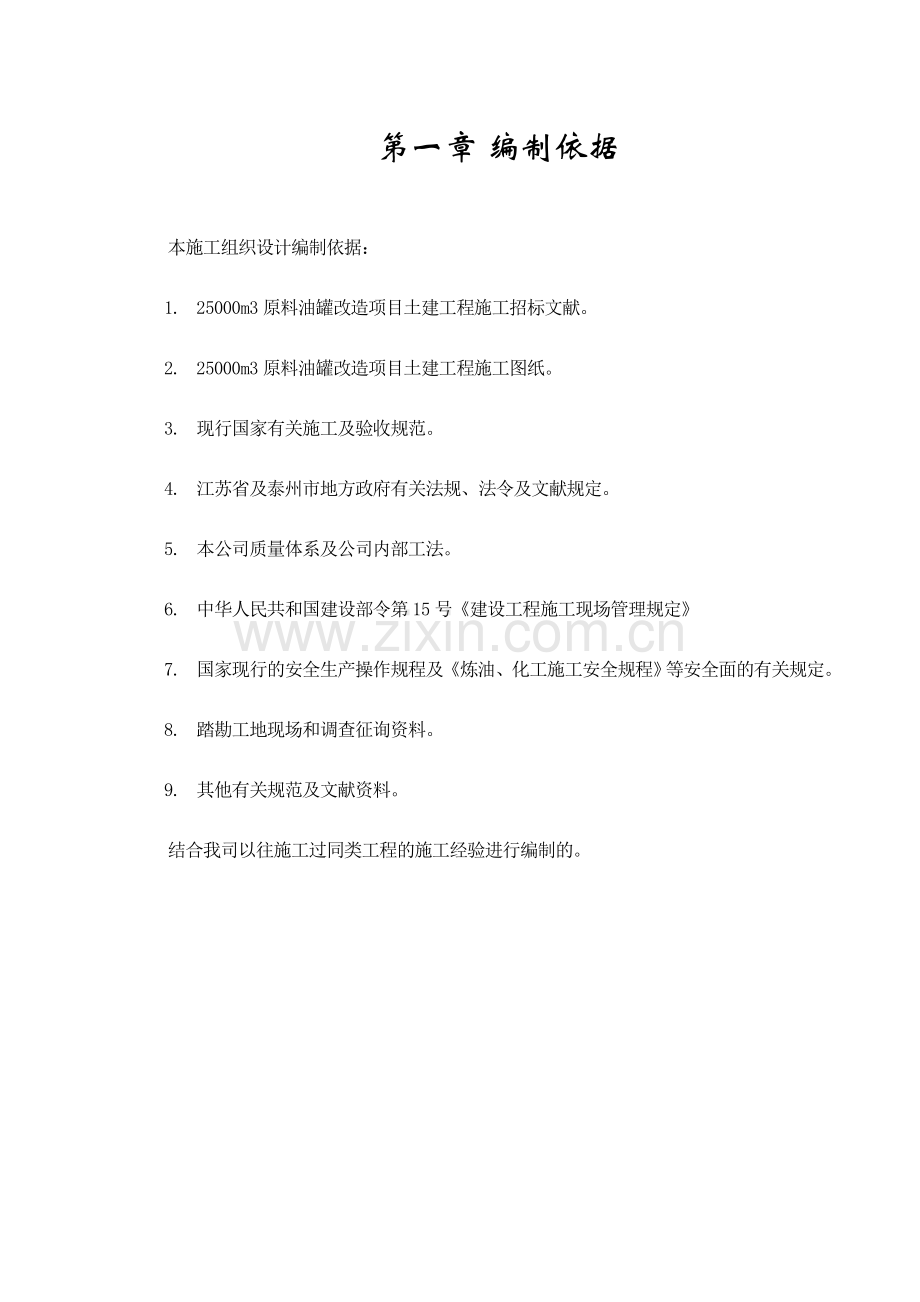

原料油罐基础施工组织设计.doc_第1页
第1页 / 共96页

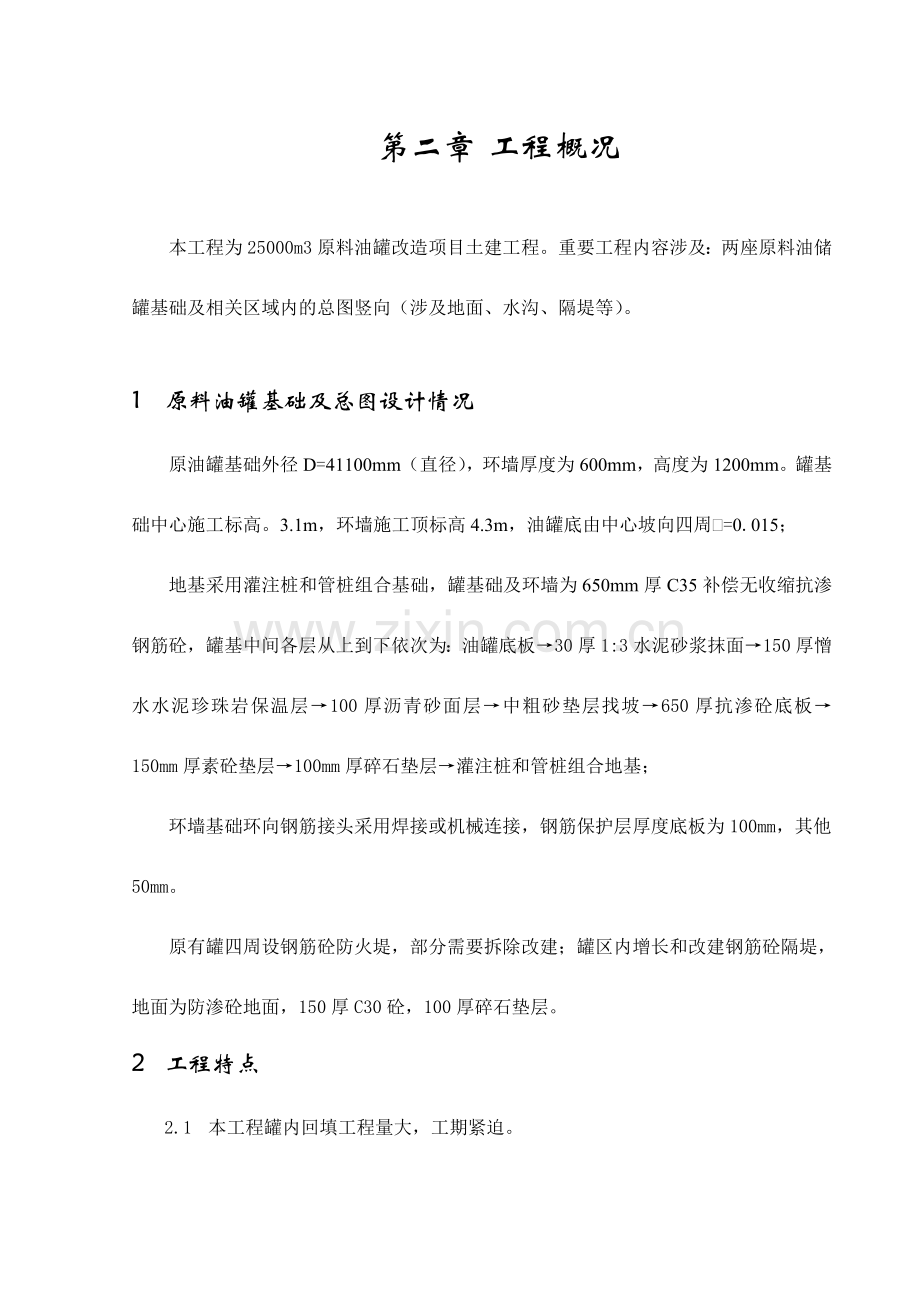

原料油罐基础施工组织设计.doc_第2页
第2页 / 共96页


点击查看更多>>
资源描述
第一章 编制依据 本施工组织设计编制依据: 1. 25000m3原料油罐改造项目土建工程施工招标文献。 2. 25000m3原料油罐改造项目土建工程施工图纸。 3. 现行国家有关施工及验收规范。 4. 江苏省及泰州市地方政府有关法规、法令及文献规定。 5. 本公司质量体系及公司内部工法。 6. 中华人民共和国建设部令第15号《建设工程施工现场管理规定》 7. 国家现行的安全生产操作规程及《炼油、化工施工安全规程》等安全面的有关规定。 8. 踏勘工地现场和调查征询资料。 9. 其他有关规范及文献资料。 结合我司以往施工过同类工程的施工经验进行编制的。 第二章 工程概况 本工程为25000m3原料油罐改造项目土建工程。重要工程内容涉及:两座原料油储罐基础及相关区域内的总图竖向(涉及地面、水沟、隔堤等)。 1 原料油罐基础及总图设计情况 原油罐基础外径D=41100mm(直径),环墙厚度为600mm,高度为1200mm。罐基础中心施工标高。3.1m,环墙施工顶标高4.3m,油罐底由中心坡向四周i=0.015; 地基采用灌注桩和管桩组合基础,罐基础及环墙为650mm厚C35补偿无收缩抗渗钢筋砼,罐基中间各层从上到下依次为:油罐底板→30厚1:3水泥砂浆抹面→150厚憎水水泥珍珠岩保温层→100厚沥青砂面层→中粗砂垫层找坡→650厚抗渗砼底板→150mm厚素砼垫层→100mm厚碎石垫层→灌注桩和管桩组合地基; 环墙基础环向钢筋接头采用焊接或机械连接,钢筋保护层厚度底板为100mm,其他50mm。 原有罐四周设钢筋砼防火堤,部分需要拆除改建;罐区内增长和改建钢筋砼隔堤,地面为防渗砼地面,150厚C30砼,100厚碎石垫层。 2 工程特点 2.1 本工程罐内回填工程量大,工期紧迫。 2.2 在大型储罐中,环墙质量的好坏对罐的建造质量至关重要。因环墙为薄壁超长结构,极易受温度与收缩应力等因素的影响而出现裂缝,施工难度大。 3 施工建议 3.1 为克服环墙因温度及收缩应力也许出现的裂缝,我司建议在混凝土中掺入PPT-EA混凝土膨胀剂;掺入PPT-EA膨胀剂可防止或大大减少混凝土开裂,提高混凝土的密实性和抗渗能力。 3.2 同时,为防止由于砼也许出现的表面微小裂缝处钢筋锈蚀,我司建议在环墙内壁和外壁的埋地部分,涂刷沥青冷底子油二道。 第三章 施工部署 根据施工环境、工程特点、劳动力的技术能力作以下施工部署: 1 总体部署 1.1 若该工程中标后,我司将抽调长期在中石化炼油化工系统参与工程建设、施工过同类油罐基础的项目经理和技术人员组建东联化工25000m3原料油罐改造项目土建工程项目经理部。项目经理、现场施工员均由踏实肯干、责任心强、严格按规范施工的公司主力担任。 1.2 根据本工程特点,把安全生产和防火措施在整个施工过程中列为重要议题。在施工的每一施工阶段均采用相应的技术措施,建立安全生产责任制并经常进行群众性的安全教育与宣传工作。对事故苗子做到四不放过,查明因素,制定措施,消除隐患。 1.3 根据建设单位的规定,原油罐基础计划从2023年4月20日开工,2023年6月20日交工,总图竖向待安装结束在60个工作日内施工结束,总工期为120个作业日。 1.4 编制质量计划,对关键工程部位、重要工序(如罐基砼环墙、碎石垫层、沥青砂垫层、墙内砂垫层夯实)作出控制计划,使施工全过程处在受控状态。控制施工节奏,组织均衡施工,在科学排定的网络进度计划和周作业计划指导下,做到人力、物力、机械能力、资金、施工平面和空间协调分派、合理组合、匹配适当、有序地进行。 1.5 保证现场管理有序受控,贯彻六个方面的责任制:质量管理、物耗核算、场容环卫、设备管理、安全文明、培训激励。 2 工程目的 2.1 工期目的:为尽快发挥建设单位的投资效益,精心组织人力、物力、机械等多项资源,日夜赶工,保证原油罐基础在60个作业日内完毕各分项工程施工任务,按期交工验收。原油罐基础安装结束保证在60个作业日内完毕总图竖向的各分项工程施工任务。 2.2 质量方针:创优质品牌工程,让用户满意 2.3 质量目的:牢固树立“质量是工程建设的生命”的意识,实行目的管理,严格按照ISO9000质量体系运营,加强过程控制,认真贯彻国家工程建设标准强制性条文,保证分项工程交验合格率100%,争创“优质”工程。本工程环墙施工质量至关重要,因此,我司将采用必要措施,保证环墙质量一次达优。 2.4 安全目的:安全以轻伤率控制在0.3‰以内,无重伤、无死亡事故为目的,健全各级安全组织机构和配置专职人员,组织安全巡回检查,加强安全教育,严格执行JGJ59-99《建筑施工安全检查标准》、以及《炼油、化工施工安全规程》等安全面的有关规定。 3 工期安排 本工程按计划2023年4月20日准时开工,原油罐基础2023年6月20日交工验收,总工期60天; 两个储罐基础同时开始施工,原油储罐基础施工具体按如下几个阶段进行综合控制: 20TK109罐基础清桩头(涉及填芯)、挖土、回填碎石15天; 20TK110罐基础清桩头(涉及填芯)、挖土、回填碎石15天; 罐基础底板施工10天 砼环墙施工8天; 环墙内粗砂垫层、砂石垫层7天; 沥青砂绝缘层分项工程10天 保温层施工天7天 收尾、交工3天。 两个罐基础同时开始施工,总工期60天。 总图竖向工期安排: 隔堤施工18天 水沟施工12天 集水井施工6天 地面施工20天 扫尾、交工4天 4 重要项目施工程序 原油罐基础施工程序为:清桩头、挖基槽(涉及管桩填芯)→回填碎石→测量放样→浇罐基础素砼垫层→罐基础底板钢筋绑扎→支基础底板模板→浇筑基础底板砼→支环墙内模→绑扎环墙钢筋→支环墙外模并加固→浇筑环墙砼→养护→拆模→罐内砂石垫层→沥青砂绝缘层(涉及后浇带施工)→罐顶保温层→砂浆找平层 总图竖向施工顺序: 水沟:挖土→垫层→基础模板钢筋→浇筑基础底板砼→水沟墙板钢筋模板→水沟墙板砼浇筑→盖板铺设(提前预制) 隔堤:挖土→垫层→基础模板钢筋→浇筑基础底板砼→隔堤墙板钢筋模板→隔堤墙板砼浇筑 地面:场地平整→碎石垫层→支模→地面砼浇筑→地面切缝养护→地面伸缩缝灌 地面施工时可分为若干块分段施工 5 施工组织部署 5.1 现场管理 按项目法施工模式组织项目经理部内的施工诸要素,组建一支强有力的项目班子,对工程项目的质量、安全、成本等综合效益进行有计划的组织协调管理。工地建立现场办公室,统一指挥,建立定期碰头会制度,及时总结布置工作,协调解决有关进度、质量、安全及现场管理方面的问题。 贯彻ISO9000质量体系标准,从施工准备、人员选择、材料采购、计量工作、施工过程控制、交付和验收及工程回访服务整个过程进行标准化管理。在施工准备阶段,编制质量计划、管理方案,有效组织并协调各种施工要素。 在材料采购中,制定采购计划,选定合格供货单位,加强材料入场验收关,实行物资的收、发、贮、运、管、用和核算的质量控制;设立实验员,根据有关的国家现行《工程建设标准强制性条文》、施工规范、验收标准的有关规定,统一把握现场原材料的取样、检查及砼、砂浆试块等试件的制作送检。 施工过程中,实行过程控制,控制施工节奏,组织均衡施工;严格工序管理,保证工序质量处在受控状态,保证分项工程质量一次达标成优。明确各类人员的质量职责,按质量责任制办事,采用奖罚措施,执行起来不留情面,技术规范规定贯彻得力,该整改就整改,该推倒就推倒,该退场就退场,“严”字当头,一丝不苟,使工程质量进入有序、高效、科学的良性循环轨道。坚持以内业指导外业,做到内外业有条不紊地同步进行。以科学的管理手段、先进的施工技术,优质高效完毕本工程。 为保证整个工程的工期得到有效控制,保证在计划的工期内顺利竣工目的的实现,我司将采用倒计时方法编制施工进度网络计划,根据网络计划编制每周一个作业周期计划,在公司领导的协调、监控下,使本工程所必须的人、财、物等资源得到最佳配置,快速、优质、全面完毕协议项目。 5.2 项目经理部的组成、分工及各职能的权限 项目经理:负责项目经理部的行政领导工作,并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责。 项目副经理:是项目经理的助手,负责项目施工中的各项生产工作,对进度、质量、安全负直接责任。 项目技术负责人:负责项目施工中的所有技术管理,质量控制和安全监督工作。 施工员:负责施工现场平面管理,施工调度及内外协调,负责施工测量、放线、负责机械设备管理,抓安全管理工作,做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。 现场工长:负责分项工程质量控制和安全管理工作。 质检员:保证ISO9000质量体系有序运营,负责工程质量的检查、监督,进行分部分项工程的自检评估。 安全员:负责做好经常性的安全生产宣传工作,贯彻“安全第一,防止为主”的方针,组织平常的安全生产检查、监督工作,帮助班组消除事故隐患,促进安全生产。 计划员:根据工程进度编制劳力、资金、机械、材料计划。 材料员:负责编制材料供应计划,根据施工进度分批组织材料供应,负责材料的发放和物资保管,进行原材料的检查抽检,提供有关材料的技术文献。 第四章 施工准备 1 建设单位需解决的问题 1.1 提供建设场地的座标、水准引点及有关资料; 1.2 提供地质勘探和地下障碍物、管线等资料; 1.3 提供施工水源、电源、场地平整; 2 生产准备 2.1 施工临时用水、用电从甲方提供的接入点接入,施工水源主管用DN50钢管接至搅拌机位置,支管用DN25钢管,水线过路时埋入土中保护。 2.2 电源由甲方提供的电源从施工低压配电室接到分派电箱,再根据每台机械设备的电机功率采用橡皮线接至各台设备,线路架设所有采用三相五线制。按照总平面布置图的施工机具、设施就位。 2.3 本工程采用商品砼,一次浇筑量580m3,T1、T2两座基础共计1160m3,砼量大,因此,我司将多考察几家商品砼搅拌站,切实保证商品砼的供应。 2.4 本工程砂石垫层工程量大,因此,我司将多联系几家供应商,并同供应商商定进场计划,保证砂、石子的进场按计划量、准时进行,保证材料供应充足,不影响施工进度。 2.5 原油罐基重要分项工程沥青砂绝缘层的施工时,根据我司以前施工同类工程成功经验,沥青砂由专业施工队拌制,用专用保温运送车运至现场铺设。 2.6 现场搭设钢屋架标准临时移动工棚一栋,水泥库1间,木工棚两间,钢筋制作棚一间。 2.7 贯彻机械使用保养责任制,实行操作证制度,并严格执行技术规定,保证机械的正常使用,为施工的顺利进行发明条件。 3 技术准备 3.1 项目部组织有关人员学习《工程建设强制性条文》、施工规范,做好图纸自审,领略设计意图,了解设计规定,并结合施工条件对工程项目的做法进行认真的研究。 3.2 认真做好设计交底、施工技术交底工作,对准备进场人员进行安全教育、消防方面的教育及技术培训。 3.3 编制重要分部分项工程(环墙模板支设、环墙砼浇筑、后浇带解决、砂石垫层、沥青砂绝缘层)施工组织设计,编制内容组织有方、流水有序、措施得力的施工作业技术方案。 3.4 检查验收座标桩及水准点。现场设水平标高、方位控制点,浇砼妥善保护,设在明显位置。对工程轴线位置、标高相对库区已建建筑物位置进行复测、复核。 3.5 提出成品、半成品、材料(砂、石子、沥青砂、水泥、钢筋、预埋构件、预埋件等)加工和进场计划及技术资料。 3.6 按照组织的货源和进场材料,及时进行原材料的物理、化学性能检查,按照施工图纸的设计规定,做好砼、砂浆、沥青砂配合比。 第五章 重要施工方法 1 罐基础及总图竖向的施工流程 原油罐基础施工程序为:清桩头、挖基槽(涉及管桩填芯)→回填碎石→测量放样→浇罐基础素砼垫层→罐基础底板钢筋绑扎→支基础底板模板→浇筑基础底板砼→支环墙内模→绑扎环墙钢筋→支环墙外模并加固→浇筑环墙砼→养护→拆模→罐内砂石垫层→沥青砂绝缘层(涉及后浇带施工)→罐顶保温层→砂浆找平层 总图竖向施工顺序: 水沟:挖土→垫层→基础模板钢筋→浇筑基础底板砼→水沟墙板钢筋模板→水沟墙板砼浇筑→盖板铺设(提前预制) 隔堤:挖土→垫层→基础模板钢筋→浇筑基础底板砼→隔堤墙板钢筋模板→隔堤墙板砼浇筑 地面:场地平整→碎石垫层→支模→地面砼浇筑→地面切缝养护→地面伸缩缝灌 2 轴线标高测量放样 2.1 本工程测量放样根据甲方提供的水准点及坐标控制点进行引测的。 2.2 坐标测量控制 用J2经纬仪由甲方提供的坐标控制点引测。测量仪器要进行严格的检查和校正 ,测量时尽量选在上午、傍晚、阴天、无风的气候条件下进行,减少旁折光的影响。 设立“十”字形坐标控制网,在罐中心设立一个中心控制桩,在罐基础的纵横中心线上设立四个坐标定位桩,以便于放样和施工过程中的复核;坐标定位桩设在现场不受振动影响、不受人车行走影响、不受施工影响、距基槽边线大于15m地基坚实处。并将轴线引至罐区四周道路、围墙上,在道路、围墙上设立标志,以便于校核定位桩。详见测量放样图。 控制桩采用1.5m长木桩打入土中,外露10cm左右,上钉小钉子作为轴线的控制点,挖除浮土,浇砼保护,防止偏移。严禁人为破坏,如发现松动,重新测设。 罐基础环墙施工时,根据罐中心的控制桩,用钢尺丈量,定出基槽开挖的边线; 回填碎石后施工罐基础垫层,运用四周的控制桩重新引测罐中心的控制桩;环墙垫层施工好后根据罐中心的控制桩,用钢尺及线坠将环墙的边线定出,每隔2m标一点在垫层上,用事先在平地上根据环墙弧度放样做成的弧形板,根据“两点定一线”的原理画出罐基础环墙的内外边线,以便于环墙内外模的支设。 2.3 标高测量控制 本工程采用DJS3水准仪引测水准标高,引测时做好测量记录,并校验标高闭合差。 根据甲方提供的水准点的位置,如水准点就在旁边,我司将每次直接从甲方提供的水准点引测,以保证准确;如水准点较远,我司将在采用Ⅲ等水准测量的标准引测至现场,在现场设立3个水准控制点。水准控制点设在现场不受振动、不受人车行走影响、距回填土边线大于15m地基坚实处。测量时对三个水准点进行互相校核,并定期对水准点进行复核。 水准测量时注意水准视线长度不大于65m。 基槽开挖时,架设水平仪控制开挖的深度,并在基坑(槽)土壁上钉水平控制桩,打上同一标高,来修整坑底。 垫层施工时,在基槽底打入短钢筋,短钢筋面同垫层面标高平,作为垫层面的标高控制依据。 罐基础环墙模板安好后,引测标高至模板上,在模板上钉铁钉,拉铁线作为混凝土浇捣的标高控制线。 环墙浇好后,用水平仪引测,在环墙外侧面距环墙顶10cm处打上一条连续的水平线,在环墙顶贴灰饼、做标筋,作为环墙上水泥砂浆找平层的施工依据;为保证引测的准确,水平仪架设于罐基础中心进行测设,防止视距不等引起的误差。 砂垫层及沥青砂施工时,用水平仪引测罐中心标高及根据坡度测设沥青砂槽钢模的标高,作为沥青砂施工的高程依据。 2.4 采用经纬仪、卷尺、水平仪进行预埋件(涉及套管、预埋钢板、螺栓等)和预留洞口的安装前的定位和安装后的复核,保证位置、标高准确。 2.5 基础中心线及标高测量容差(单位:mm) 项 目 基础定位 垫 层 面 模 板 中心线端点测设 ±5 ±2 ±1 中心线投点 ±10 ±5 ±3 标高测设 ±10 ±5 ±3 3 清桩头 3.1 为加快施工进度,采用机械施工,用两台反铲挖掘机开挖,自卸汽车外运至业主指定地点堆放。 3.2 在清桩头的同时,将基础的基槽位置放样好,同时开挖。为保证开挖尺寸的准确,并尽量减少开挖量,开挖前撒白灰放样,根据灰线开挖,避免多开挖;槽底留20cm厚采用人工开挖,以避免机械开挖扰动基底土;并采用人工修整基槽侧壁,保证基槽的位置准确和边坡坡度符合设计规定的1:2的坡度。 3.3 按规定制作好管桩内填芯所有钢筋笼及托板,并根据管桩内余土清理情况做好填芯工作。 4 碎石回填 4.1 碎石回填时,采用粒径5~40mm,质地坚硬的石料,分层铺设,分层压实,每层约30cm,用汽车运至现场后,采用反铲挖掘机摊平;用18T振动压路机进行压实作业,以提高施工速度。采用“薄填、慢驶、多次”的方法进行压实作业。每层压实遍数不少于4遍,压实系数0.95。 4.2 环墙基槽碎石垫层采用机械摊铺,人工按基槽位置和设计规定的1:2坡度修整摊平,用18T振动压路机压实。 4.3 碎石回填前,对清桩后的原土表面及开挖后的环墙基槽用振动压路机行压实1~2遍。 5 环墙的施工 5.1 施工要点 在大型储罐中,环墙质量的好坏对罐的建造质量至关重要。因环墙为薄壁超长结构,极易受温度与收缩应力,以及钢筋保护层厚度、混凝土水灰比等因素的影响而出现裂缝,为防止出现有害于结构的裂缝,采用以下措施: 5.1.1 选用水化热较低的水泥配制混凝土。 5.1.2 选用粒径较大、级配良好的粗细骨料,严格控制砂石的含泥量。 5.1.3 合理设计配合比,控制单方水泥用量。根据实验每增减10kg水泥,其水化热将使混凝土的温度相应升降1℃。 5.1.4 掺加粉煤灰、高效减水剂,改善和易性、减少水灰比。 5.1.5 掺入适量的混凝土膨胀剂,使混凝土得到补偿收缩。 5.1.6 设立后浇带,来克服环墙因温度及收缩应力也许出现的裂缝。根据设计规定,环墙设立八个后浇带,采用平缝,见以下示意图。 5.1.7 为防止后浇带补浇后在后浇带处表面出现裂缝,在后浇带两侧混凝土加设插筋,插筋长500~600mm,采用Φ14钢筋,间距为500mm。 5.1.8 后浇带的解决:在环墙砼浇筑完28天后,用掺PPT-EA混凝土膨胀剂的C30微膨胀混凝土浇灌并捣实。 5.1.9 采用对拉螺栓加固模板,杜绝跑浆漏浆。 5.1.10 严格控制砼的浇捣质量,保证砼的振捣密实。 5.1.11 严格做好环墙混凝土浇筑时和浇筑后的测温工作,如砼内外温差过大,表面覆盖草袋进行保温;砼内部与表面的温差不宜大于25℃。 5.1.12 加强环墙混凝土的养护,浇完后的混凝土加强养护,不能受阳光直接照射,暴露面及时用麻袋或草袋覆盖,专人负责养护,养护时间不少于14天,保持混凝土面处在湿润状态。 5.2 钢筋工程 原油储罐基础环墙钢筋竖向钢筋采用Φ16和Φ12螺纹钢筋,环向钢筋采用Φ22@100螺纹钢筋共四层。 环墙钢筋在内模安装好后开始绑扎。根据设计规定 ,环向钢筋采用焊接接头;因钢筋用量大,钢筋接头太多,环向钢筋共有3200多个接头(采用9m定尺钢筋时),焊接工作量大,所认为减少安装时的焊接工作量,加快施工进度,缩短安装时间,将整圈钢筋分为六段,采用闪光对焊焊接,先将各段焊接好;绑扎好后焊接六个接头,采用电弧焊焊接成整体;电弧焊接头采用单面搭接焊,焊缝长260mm(12d)。搭接焊钢筋在制作时预先弯折15°。 每段钢筋重约156Kg,所认为支撑钢筋重量,方便钢筋绑扎时钢筋的临时固定,设立支承钢筋,采用Φ16钢筋,钢筋上每隔10cm焊短钢筋,以支承钢筋重量。钢筋绑扎顺序:先焊接固定支承钢筋,每层环向钢筋绑扎时,先扎上下圈钢筋,校正钢筋位置、保护层厚度无误后再绑扎中间钢筋;四层环向钢筋依次绑扎,绑扎好一层并将接头焊好验收后绑扎第二层。 外层钢筋绑扎时,应控制好保护层厚度,根据内模的位置来控制其位置,以防止钢筋不顺圆导致外模支设困难。 5.3 模板工程 5.3.1 模板选用 模板内外模均采用尺寸为1220*2440、厚度为18mm的九合板,为使模板尽量符合环墙弧度,采用胶合板竖放(单块胶合板宽度为1.22m),因环墙内直径为99.04m,直径较大,环墙半径与胶合板模构成的多边形半径的误差为1.9mm,可以忽略不计;且胶合板具有可弯曲性,在加固时可以适当调整。 采用5×10CM方木作为立档,Φ48钢管作为横档和斜撑。为保证斜撑的稳定性,设立水平拉杆和垂直拉杆。 除用斜撑加固外,内外模之间采用带止水片的穿墙螺栓进行对撑,以抵抗混凝土浇捣时的侧压力;在穿墙螺栓上焊上短钢筋堵头,以支撑内外模,防止模板向内收缩,保证内外模之间的间距。根据承载力计算,选用Φ14穿墙螺栓。同时预埋木块如图所示,木块厚18mm,尺寸50mm×50mm。混凝土浇好后将木块凿除,将穿墙螺栓沿砼面切断,凹坑采用环氧胶泥填补,以防钢筋锈蚀。穿墙螺栓见下图。 5.3.2 模板的计算 环墙高度2.3m,实际计算墙高度2.3m,砼浇筑温度20℃,浇筑速度h=0.5m/h,砼自重(rc)为24KN/m3,墙厚800mm,竖楞用50mm×100mm方木,横楞采用φ48钢管双排,砼坍落度取12cm,采用泵送,模板采用18mm厚九夹板,用插入振捣器振捣。 (1) 荷截设计值 混凝土侧压力,其中t0= F1=0.22rct0·β1β2V1/2=0.22×24×5.71×1.0×1.15×0.51/2=24.52 KN/m2 F2=rcH=24×2.3=55.2 KN/m2 取两者最小值F1=24.52 KN/m2 乘以分项系数:24.52×1.2×0.85=21.75 KN/m2 倾倒混凝土时产生的水平荷载:4×1.4=5.6 KN/m2 两项荷载合计:F'=24.52+5.6=30.12 KN/m2 根据横档间距为500mm的条件,则线载为:30.12×0.50=15.06 KN/m 乘以折减系数:则q=15.06×0.9=13.55 N/mm (2) 模板验算: a)抗弯强度验算:KM=0.105 KV=0.6 KW=0.677;侧模厚18mm,则: M=KM.ql2=0.105×13.55×4102=239.16×103 N·mm δ=N/mm2 满足规定。 b)抗剪强度验算:v=0.6ql=0.6×13.55×500=4065 N 剪应力: 满足规定。 c)挠度验算: 取侧压力:F=24.52 KN/m2×0.5=12.26 KN/m 乘以折减系数q=0.9×12.26=11.03 KN/m 满足规定。 (3) 内楞验算: 查表得:50mm×100mm方木的截面特性为: I=104×104 mm4 W=42×103 mm3 化为线均布荷载: q1=F'×=12.35 N/mm(用于计算承载力) q2=F×=10.05 N/mm(用于验算挠度) M=0.105qll2=0.105×12.35×5002 δ==7.72 N/mm2<fm =13 N/mm2 满足规定。 挠度验算: 满足规定。 (4)对拉螺栓验算: 查表得:M14螺栓截面积A=104 mm2 对拉螺栓的拉力验算:对拉螺栓的间距为820mm×500mm N=F'×0.50×0.82=30.12×0.50*0.82=12.35 KN δ==119 N/mm2<170N/mm2(可以使用) 模板大样图如下 5.3.3 模板的安装 模板支设顺序为:先支内模并作支承,然后绑扎钢筋,扎好钢筋后再支设外模并加固。 模板预制时,将三条竖楞和胶合板用铁钉钉好,留好拼接边,并打好穿墙螺栓洞,以便于拼装。 模板下口的固定:在垫层上弹好环墙的边线,模板根据弹好的边线进行安装;由于基槽为碎石回填,且坡度较缓,模板的下部不好支撑,所以在浇垫层时,在垫层中每隔1m埋设一条10cm宽的模板,安装模板时,下口用夹木固定,夹木用铁钉钉在预埋的模板上; 模板上口的固定:模板校正垂直度后,用斜撑撑牢。采用Φ48钢管作为斜撑;为保证支撑的稳定,在碎石面上铺设垫板,钢管支撑在垫板上,垫板与钢管间用木楔顶紧;为保证斜撑的稳定,设立垂直拉杆,垂直拉杆与模板下口的外楞钢管连接,防止斜撑失稳;并设立水平拉杆。如附图所示。 内模支设时,将每块模板按墨斗线位置安装,校正好垂直度后用斜撑撑牢。 外模采用斜撑加固后,在外模垂直方向等距离设立四道钢筋箍。钢筋箍采用Φ10圆钢制成,每圈分为8段,接头处用花兰螺栓连接,旋转花篮螺栓以紧固钢筋箍。 内外模板安装好后,在罐中心搭设一平台,平台标高与模板顶标高一致,将罐中心坐标控制点引测至平台上,以引测点为依据,拉钢尺校验模板上口的尺寸,以检查模板的外形尺寸是否符合设计规定,避免拉尺斜量导致的误差。 因环墙为薄壁超长结构,为防止环墙因温度及收缩应力出现裂缝,我司采用设立后浇带的方法来解决。为防止后浇带处模板支设困难,在分层扎筋的过程中分层支设后浇带处模板。 5.4 混凝土工程 混凝土环墙的质量好坏对罐的建造质量至关重要,在原材料的选择和施工方法上我司采用了以下措施,以防止有害裂缝的出现。 5.4.1 配合比设计和原材料的质量规定 本工程采用商品混凝土,为满足本工程的规定,在原材料上我司将对搅拌站提出严格规定,安排专人到搅拌站检查和配合,在原材料的使用和搅拌质量上严格把关。 1) 水泥:采用普通硅酸盐水泥,合理设计配合比,水泥用量尽量控制在350kg/m3以内。 2) 石子:采用级配良好的5~40mm碎石。 3) 砂:采用细度模数大于2.5的中粗砂,尽量采用粗砂。 4) 掺和料:在混凝土中掺入粉煤灰,以改善和易性,减少水泥用量。 5) 外加剂:采用高效减水剂,以减少水灰比。因环墙为薄壁超长结构,为克服环墙因温度及收缩应力也许出现的裂缝,可在混凝土中掺入PPT-EA混凝土膨胀剂;配合比要通过实验拟定。 6) 混凝土水灰比设计为120mm,满足泵送规定即可,泵送下料时控制每层的浇筑高度,以防对模板产生过大的侧压力。 5.4.2 施工方法 环墙砼采用连续分层浇筑。根据后浇带将环墙划分为八段,由2个班组同时浇筑。为满足连续浇筑的规定,先浇筑其中两段,再浇筑另两段。设立两个浇筑起点,以圆心为对称点,对称浇筑混凝土,以避免不对称浇筑导致模板变形、倾斜。 为保证在下一层混凝土初凝前浇筑上一层混凝土,每一段均分层浇筑,每层0.5m,每层浇筑量为16m3,假设搅拌站的供应能力为30m3/小时,浇完一层的时间约为1个小时。浇完一层后再从头开始浇筑。分层的厚度具体根据搅拌站的供应能力而拟定,如搅拌站的供应能力较小,则每层的浇筑厚度相应减小,保证在下一层混凝土初凝前浇筑上一层混凝土,防止出现冷缝。 混凝土浇筑时,沿环墙搭设钢管脚手路架进行浇砼作业,以方便工人的操作。浇筑时防止拌合物中砂浆和石子分离,导致混凝土蜂窝或不密实。 浇砼前,用水平仪测设,在模板上钉铁钉作为混凝土表面的标高控制点,严禁砼浇筑高度过高。 振捣棒操作工派专人负责,注意振捣密实,不能漏振、欠振、过振。 5.4.3 后浇带的解决 环墙砼拆模时,拆除后浇带处的模板,并将后浇带处的垃圾、水泥薄膜、表面松动砂石和软弱砼层清除,同时加以凿毛,用水冲洗干净。 在环墙砼浇筑完28天后,用掺PPT-EA混凝土膨胀剂的C30微膨胀砼浇灌并捣实。浇砼前将后浇带位置钢筋上的油污、水泥砂浆及浮锈等杂物清除干净,清理垃圾,并充足浇水湿润。 6 罐内碎石的回填及砂垫层施工 6.1 后浇带的解决 罐基础环墙设有八个后浇带,因工期紧迫,在环墙拆模后,立即投入回填作业。因此,在环墙内侧后浇带处放置预制钢筋混凝土板作为挡土板,预制板厚度10cm,配Φ10@200双层双向,板的尺寸为2200×1200mm。预制板与环墙砼之间的间隙用砂浆填塞,防止回填过程中砂石、泥土掉入后浇带中,不易清理。 6.2 环墙边碎石回填 原罐内表面先用压路机碾压2~3遍后再进行回填作业。环墙边基槽回填采用5~40碎石分层铺设,分层压实,每层厚度为300mm;用振动压路机压实,振动压路机无法压到的死角采用电动打夯机夯实。 6.3 砂垫层施工 砂垫层采用分层铺设,每层15cm,用平板振动器往复振捣,振捣次数8~10遍;施工过程中洒水浇湿,使砂的含水率保持在15%~20%左右;往复次数以环刀取样检查,压实系数λ≥0.97。振动器移动时,每行搭接三分之一,以防漏振。 施工时,每隔2m打入辅助钢筋作为标高控制点来控制砂垫层的标高; 施工后复测表面标高,拉线检查平整,过高者削平,过低者补平,并用平板振动器振捣密实,为沥青砂绝缘层的施工作准备。 环墙边沿压路机不易压实的地方,采用打夯机分层打夯,分层检测,重点控制该处的密实度。 铺设时,计算虚铺高度,注意预留压实厚度。表面符合设计规定的 i =0.015的找坡规定。 7 沥青砂绝缘层的施工 7.1 罐基础找平层的施工 沥青砂施工前,罐基础砂垫层上先做好找平层,沿罐环墙上弹好水平线,力求精确,并在罐砂垫层顶设立灰饼,每隔1.5m设一条标筋,找平层施工时用2m长铝合金尺扫平,以控制找平层的标高和平整度,达成10米弧长上相差不大于±3mm,整圈从平均标高计算相差不大于±6mm的标准(设计规定10米弧长上相差不大于±3.5mm,整圈从平均标高计算相差不大于±6.5mm)。 7.2 沥青砂标高、平整度的控制 施工时,在罐中心打一根钢筋,在钢筋上测设沥青绝缘层的标高,做好标志,作为中心的标高控制依据。 施工沥青砂时,沿中心呈辐射状设立16条钢模,钢模的上表面标高同沥青层标高,将沥青砂分为16个区,分区铺设。 施工段内用沥青砂作标高控制点,间距2m×2m,以控制沥青砂垫层面的坡向、标高、平整度。 沥青砂施工时,现场设专人负责密实度检测、铺设厚度、标高、平整度、坡度、压实遍数、施工温度的控制。保护好标高控制点,及时跟踪施工段的坡向,坡度应符合设计规定。 施工后立即检查表面标高、坡度,表面平整度控制在半径范围内的凹凸度不大于10mm,标高偏差不大于±5mm,厚度偏差不大于-10mm。如有超过允许范围者,立即进行修整。 分格示意图如下: 7.3 沥青砂的搅拌、运送和摊铺 沥青砂绝缘层的搅拌,由专业施工队搅拌站搅拌,用专用保温运送车运至现场铺设。沥青砂采用洁净、均匀的中砂,加热至干燥,温度100~150℃;沥青采用30#甲建筑石油沥青,熬制至190~210℃后与砂拌合均匀。沥青与砂的体积比约为1:9(约每立方干砂加入100-110kg沥青)。 沥青砂随拌随铺,拌好后立即运至现场,及时摊铺。运至现场后温度控制在140°~170°,碾压前温度不低于100℃,碾压完后温度大于60℃。 沥青砂施工时,按钢模的标高分区铺设,铺时铺高1.5~2.0cm,作为压实的预留量。 沥青砂厚度为150mm,分层铺设;考虑到分层过细容易导致层与层之间粘结不良,将沥青砂分为三层进行铺设,每层50mm,且可以加快施工速度;上下层接缝错开不小于500mm。 沥青砂压实,采用手推热滚筒滚压5~6遍至沥青砂密实。滚子用重40~80公斤,内装加热设施的铁滚,滚压前表面涂刷稀释柴油。 沥青砂压实后用抽样法进行检查,抽检数量每200㎡不少于1处,压实后的密实度>95%。压实后沥青砂容重≥1.55~1.60T/m3。 面层接缝做成斜槎,面层将铺至槽钢模边时,在钢模边设45°斜模板,来保证面层成斜缝;继续施工前,将斜槎清理干净,在其上先覆盖一层热沥青预热,然后除去,涂刷热沥青一遍,再铺上新料。接缝处用热烙铁仔细拍实,并拍平至不露痕迹。 沥青砂不得在雨天施工,如遇下雨应严加覆盖。 8 预埋件的施工 施工前,贯彻预埋件的数量、埋设位置,提交制作计划,专人负责,保证预埋件预埋位置准确、安装牢固;并且做好泄漏孔、沉降观测点等的埋设。 第六章 雨季施工措施 本工程计划4月20日开工,6月20日交工,有也许碰上梅雨天气,因此,应做好雨天施工准备工作,对各种防雨设备、器材、临时设施进行检查,及时购置,修整;雨天设专人值班,及时发现,及时改善,保证质量;雨天不进行沥青砂绝缘层施工。 1 基础工程 1.1 基槽土方工程施工时,在基坑四周设排水沟,沿坑槽四周做好挡土埂,防止地面雨水流入槽内,每隔20m挖一集水坑,配备污水泵将雨水抽出排向油库区雨水井。 1.2 雨天中指派专人负责,随时随地及时疏浚,保证施工现场排水畅通。 1.3 雨季时注意边坡稳定。必要时采用适当放缓边坡或设立支撑等措施。施工中加强检查。 1.4 尽量避开或抢在雨季来临前进行土方施工。 2 砼工程 水泥、外加剂等怕潮材料入库垫高码放。 模板脱模剂涂刷时避开雨天,以防被雨水冲掉。遇大雨时,应停止浇筑砼,已浇筑部位加以覆盖。砼浇筑前,要了解2~3d的天气预报,尽量避开雨天,并加强对砼骨料含水率测定,调整用水量。现场备足大量防雨覆盖材料。模板支撑及时检查有无下沉,并采用加固措施。 3 机械防雨、防雷 3.1 机电设备应采用防雨、防淹措施,安装接地及接好保护接零等安全装置。 3.2 项目部提前做好防雨、防汛、防雷等各项安全准备工作,进行安全宣传,设立警告标志,加强检查,保证雨季施工顺利进行。 3.3 现场中小型机械加防雨罩或搭防雨棚,闸箱的防雨漏电接地保护装置应灵敏有效,每星期检查一次线路绝缘情况。 第七章 工程投入的施工机械设备情况、 重要施工机械进场计划 重要施工机具需要量计划表 周转材料进场计划表 材料名称 规格型号 单 位 数 量 胶合板 1220*2440 块 680 方木 50*100 M3 25 钢管 Φ48 吨 35 扣件 个 4000 第八章 劳动力安排计划 施工阶段劳动力组织配备(单位:人) 工 种 计划人数 工 作 内 容 木 工 14 支拆基础环墙模、零星木作 钢 筋 工 15 绑扎油罐基础环墙钢筋 瓦 工 8 砼浇筑、找平层施工 架 子 工 6 搭、拆脚手架 沥青砂工 10 沥青砂绝缘层铺设 杂 工 15 清基槽、砂石垫层平整、夯实 焊 工 6 钢筋接头焊接、零星铁件制作 机电维修工 2 临时施工水电、机械安装修理 第九章 保证工程质量的技术组织措施 1 质量保证体系 1.1 工程质量管理机构 1.2 工程质量管理程序 1.3 工序质量执行程序 1.4 工程质量管理制度 为加强质量管理,保证工程质量,把质量隐患及时消灭在施工过程中,建立三检一评和旬、月查评管理制度(即自检、互检、专检、评估质量等级及分段分部月份检查)。 1.4.1 自检: 操作工人必须在天天下班前对自己所施工的项目严格自我检查,发现问题及时解决,不合格分项工程坚决返修重做,直至符合质量标准,并做好自检记录,否则质检员不给核定分项工程质量等级和签证任务单。 1.4.2 互检: 互检就是在自检合格的基础上班组之间,下道工序对上道工序之间的检查,是自检的复查和确认,把质量隐患消灭在施工过程中。 1.4.3 专检: 专职或兼职质检员在施工过程中对各项质量进行外观抽查;并借助检测仪器对工程实体进行测定,评价工程内在质量、功能性指标,发现不合格分项工程责令班组及时返工,直至符合质量标准。 1.4.4 一评: 一评就是在自检、互检、专检基础上对工程质量等级进行综合评估。 1.4.5 分项工程质量应在班组自检、互检基础上由施工员主持有关人员进行检查评估,专职质检员核定。 1.4.6 分项工程质量由相称于施工队一级的技术负责人组织评估,专职质检员核定,其中地基与基础,基础分部工程质量应由公司技术和质量部门组织核定。 1.4.7 月份工程质量检查:由分公司组织专职质量员和有关人员对分项、分部工程质量进行实测检查和内业技术资料,特别是保证资料的检查,每月的28-30日进行。 1.4.8 季度工程质量检查:由总公司质量监督站主持,组织分公司质保体系人员参与,对分项分部工程质量进行实测,观感检查和内业技术资料的检查,每季度终的上旬进行。
