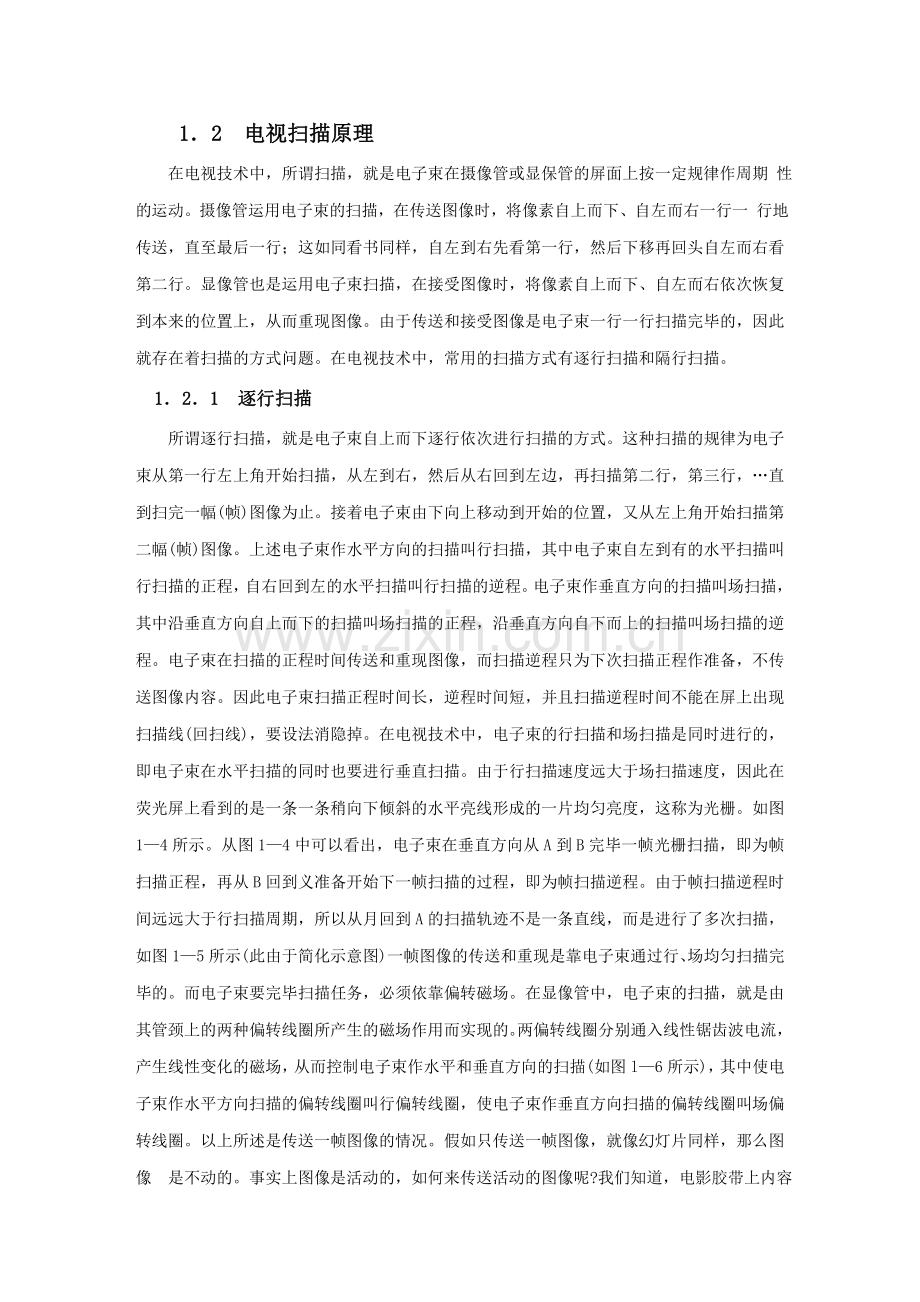

1．2 电视扫描原理
在电视技术中，所谓扫描，就是电子束在摄像管或显保管的屏面上按一定规律作周期 性的运动。摄像管运用电子束的扫描，在传送图像时，将像素自上而下、自左而右一行一 行地传送，直至最后一行；这如同看书同样，自左到右先看第一行，然后下移再回头自左而右看第二行。显像管也是运用电子束扫描，在接受图像时，将像素自上而下、自左而右依次恢复到本来的位置上，从而重现图像。由于传送和接受图像是电子束一行一行扫描完毕的，因此就存在着扫描的方式问题。在电视技术中，常用的扫描方式有逐行扫描和隔行扫描。
1．2．1 逐行扫描
所谓逐行扫描，就是电子束自上而下逐行依次进行扫描的方式。这种扫描的规律为电子束从第一行左上角开始扫描，从左到右，然后从右回到左边，再扫描第二行，第三行，…直到扫完一幅(帧)图像为止。接着电子束由下向上移动到开始的位置，又从左上角开始扫描第二幅(帧)图像。上述电子束作水平方向的扫描叫行扫描，其中电子束自左到有的水平扫描叫行扫描的正程，自右回到左的水平扫描叫行扫描的逆程。电子束作垂直方向的扫描叫场扫描，其中沿垂直方向自上而下的扫描叫场扫描的正程，沿垂直方向自下而上的扫描叫场扫描的逆程。电子束在扫描的正程时间传送和重现图像，而扫描逆程只为下次扫描正程作准备，不传送图像内容。因此电子束扫描正程时间长，逆程时间短，并且扫描逆程时间不能在屏上出现扫描线(回扫线)，要设法消隐掉。在电视技术中，电子束的行扫描和场扫描是同时进行的，即电子束在水平扫描的同时也要进行垂直扫描。由于行扫描速度远大于场扫描速度，因此在荧光屏上看到的是一条一条稍向下倾斜的水平亮线形成的一片均匀亮度，这称为光栅。如图1—4所示。从图1—4中可以看出，电子束在垂直方向从A到B完毕一帧光栅扫描，即为帧扫描正程，再从B回到义准备开始下一帧扫描的过程，即为帧扫描逆程。由于帧扫描逆程时间远远大于行扫描周期，所以从月回到A的扫描轨迹不是一条直线，而是进行了多次扫描，如图1—5所示(此由于简化示意图)一帧图像的传送和重现是靠电子束通过行、场均匀扫描完毕的。而电子束要完毕扫描任务，必须依靠偏转磁场。在显像管中，电子束的扫描，就是由其管颈上的两种偏转线圈所产生的磁场作用而实现的。两偏转线圈分别通入线性锯齿波电流，产生线性变化的磁场，从而控制电子束作水平和垂直方向的扫描(如图l—6所示)，其中使电子束作水平方向扫描的偏转线圈叫行偏转线圈，使电子束作垂直方向扫描的偏转线圈叫场偏转线圈。以上所述是传送一帧图像的情况。假如只传送一帧图像，就像幻灯片同样，那么图像 是不动的。事实上图像是活动的，如何来传送活动的图像呢?我们知道，电影胶带上内容相关的每幅画面是不动的，但若以每秒24幅的速度传送，由于人眼的视觉惰性，就会感到银幕上的图像是连续活动的。受电影技术的启发，在电视技术中，每秒钟传送25帧图像就可以达成传送活动图像的目的，即帧频fz＝25Hz。但是逐行扫描存在一个问题：假如每秒传送25帧图像，对人眼来讲存在着闪烁的感觉，看上去很不舒适；假如每秒传送50帧，虽然可以克服闪烁感，却又会使电视信号所占频带太宽，其结果导致电视设备复杂，并使有限的电视波段范围内可容纳的电视台数量减少。因此，目前电视技术一般不采用这种扫描方式。
如何既能使占用频带不太宽，又不产生闪烁现象呢?目前电视技术中，是采用隔行扫描来解决这个问题的。
1．2．2 隔行扫描
隔行扫描就是把一帧图像提成两场来扫描。第一场扫描1，3，5，…等奇数行，形成奇
数场图像；然后，进行第二场扫描时，才插进2，4，6，…等偶数行，形成偶数场图像。奇数场和偶数场均匀嵌套在一起，运用人眼的视觉暂留特性，人们看到的仍是一幅完整的图像，如图l—7所示。图中，每帧图像只画了9行扫描线，并且场回扫线以直线简化示意。隔行扫描技术的实现重要是受电影技术的启发。在电影技术中，每秒传送24幅面面，为了不引起人眼的闪烁感，而又不增长每秒传送画面的幅数，通常采用遮光的方法将每幅画面连放两次，这样银幕上面面事实上变化48次，从而消除了闪烁现象。在电视技术中，采用隔行扫描，每秒仍传送25帧图像，但每帧图像分两场传送，即场扫描频率fv＝50Hz，时荧光屏每秒变化50次，从而也消除了人眼的闪烁感。我国电视规定：帧频为25Hz，一帧图像分625行传送，所以行扫描频率为人＝25×625＝15625Hz。隔行扫描电子帧频较低，电子束扫描图像时所占的频带宽度较窄(约6MHz)，对电视设备规定不高，因此，它是目前电视技术中广泛采用的方法。
隔行扫描的关键是要保证偶数场正好嵌套在奇数场中间，否则会减少图像清楚度，甚 至出现并行现象。
要保证隔行扫描准确，每帧扫描行数一般选择为奇数。我国电视规定为每帧625行，国外有405行、525行、819行等等，都为奇数(如美国采用525行)，这样就规定第一场结束于最后一行的一半，此场结束后必须回到图l—7(a)所示屏幕上方中央的C点，这样就能保证相邻的第二场扫描刚好嵌套在第一场各扫描线的中间。

1．2.3 我国广播电视扫描参数
我国广播电视采用隔行扫描方式，其重要扫描参数如下：
行周期TH＝64us；行频fH＝15625Hz；
行正程TSH＝52us；行逆程TRH＝12us；
场周期Tv＝20ms；场频fv＝50Hz；
场正程Tsv＝287TH十20(us)＝18．388ms≈18．4ms；
场逆程TRv＝25TH十12(us)＝1．612ms≈1．6ms；
帧周期Tz＝40 ms；每帧行数Z＝625行(其中：正程575行,逆程50行)；
帧 频fz＝25Hz；每场行数312.5行(其中：正程287．5行)。
1．3 重现电视图像的基本参量
在抱负的情况下，荧光屏上重现图像的几何形状、相对大小、细节的清楚限度、亮度分布及物体运动的连续感等，都应当与原景物同样。这事实上是不也许的。本节根据人眼 的视觉特性分析黑白电视图像转换中的几个基本参量。
1．3．1 亮度、对比度和灰度
人眼最重要的视觉功能是对客观景物的亮度感觉。亮度就是人眼对光的明暗限度的感 觉。亮度一般用B表达，度量亮度的单位为nit(尼特)。尼特定义为在一平方米面积内具有 一烛光(cd)的发光强度，即1nit＝1cd／m2。
客观景物的最大亮度与最小亮度之比称为对比度。对于重现的电视图像，其对比度不 仅与显像管的最大亮度Bmax和最小亮度Bmin有关，还与周边的环境亮度BD有关，其对比度 K为
Bmax十BD Bmax
K ＝ Bmin + BD ≈ Bmin + BD
显然，周边环境越亮，电视图像的对比度就越低。
人眼对周边环境和感觉有很强的适应性，在不同的背景亮度时，人眼对亮度的主观感 觉和视觉范围是不同样的。例如：从有40 W照明的房间忽然进入有100 W照明的同等房间时，人会感觉亮些；而进入只有15W照明的同等房间时，则感觉暗些。但假如从装有500 W照明的同等房间分别进入上述100 W、40W的房间时就会感觉到灰暗多了。这个例子说明在适应了一定的环境亮度后，人对明暗有一定的视觉范围，环境亮度不同，视觉范围也不同，人眼的主观感觉也会随之改变。
目前，显像管的最大发光亮度可以做到上百尼特的数量级，而所摄取客观景物的实际 最大亮度可高达上万尼特，两者差别很大，重现图像是无法达成客观景物的实际亮度的。 但由于人眼对背景有很强的适应性，只要保持重现图像的对比度与客观景物相等，就可以 获得与客观景物同样的明暗感觉。也就是说，显像管重现的图像没有必要(也不也许)达成 客观景物的实际亮度，而只要反映出它的对比度即可。通常，电视机的对比度达成30一40 就可以获得满意的收看效果。重现图像的对比度越大，图像的黑白层次就越丰富，人眼的 感觉也就越细腻、柔和。
图像从黑色到白色之间的过渡色统称灰色。灰度就是将这一灰色划提成能加以区别的 层次数。为了鉴别电视机所能恢复原图像明暗层次的限度，电视台发送一个十级灰度信 号。电视机经调整后在图像中能区分的从黑到白的层次数称为该电视接受机具有相应的灰 度等级。我国电视标准规定：甲级电视接受机应能达成八级灰度，乙级电视接受机应能达 到七级灰度。事实上，电视机只要能达成六级灰度，就能收看到明暗层次较佳的图像了。
1.3．2 视频图像信号的频带宽度
1．一帧图像的像素
全电视信号的频带宽度与一帧图像的像素个数和每秒扫描的帧数有关。我国的电视扫 描行数为625行，其中正程575行，逆程50行。因此，一帧图像的显示扫描行数为575行。 也就是说，一帧图像由575行像素组成。一般电视机屏幕的宽高比为4：3，因此一帧图像的总像素个数约为：
4/3×575×575≈44万个＝4．4×105 (1—2)
2．图像信号的频带宽度
图像信号涉及直流成分和交流成分。其中直流成分反映图像的背景亮度，它的频率为零，反映了图像的最低频率。交流成分反映图像的内容，图像越复杂，细节变化越细，黑电平变化越快，其传送信号频率就越高。显然图像信号频带宽度等于其最高频率。假如送一幅左右相邻像素为黑白交替的脉冲信号画面，显然这是一幅变化最快的图像，每两像素为一个脉冲信号变化周期，而我国电视规定一秒钟传送25帧画面，因此该图像的最高频率为
fmax＝(4.4×105)/2×25≈5．5MHZ (1—3)
考虑留有余量，可以认为图像信号的最高频率约为6MHs。这也是我国电视技术标准规定的图像信号的频带宽度，即为0一6MHz。
1.3．3 图像的尺寸与几何形状
1．图像的尺寸
根据人眼的特性，视觉最清楚的范围约为垂直夹角15。、水平夹角20。的矩形面积。因 此，目前世界各国电视屏幕都采用矩形，画面的宽高比为4：3或5：4。随着电视技术的进步，帧型向大屏幕方向发展。目前，世界上已出现宽高比为5：3、5：3．3、16：9等尺寸。 显像管屏幕的大小常用矩形对角线尺寸来衡量，一般家用电视机屏幕对角线长度为23 —74cm不等。人们习惯用英寸表达，如9、14、18、21、25英寸和29英寸等，它们的对角线分别为23、35、47、53、64cm和74cm等。
2。图像的几何相似性
电视重现图像要与实际景象形状相似，比例要一致。这种几何上的相似性很重要，尽管看电视时并没有将实际景象与图像相对照，重现图像有一定的失真也不易感觉出来，但是对于观众熟悉的人物或器具，若失真稍大一些就容易觉察出来，故图像失真应限制在一定的范围内。图像失真通常分为非线性失真和几何失真两种。
(1) 非线性失真
这是由行、场锯齿波电流非线性失真引起的。
设系统传送的是标准方格信号，则扫描锯齿波电流及相应的几何图像如图l—8所示。
图1—8(a)是当行、场扫描电流均为线性时的抱负情况，此时重现图像与原图像相似，没古几何失真。当行、场扫描电流非线性时，其重现的方格宽度、高度就会不均匀而呈现几 何失真，如图1—8(b)、(c)所示。
(2)几何失真
由于偏转线圈绕制和安装不妥，导致磁场方向不规则、不均匀及行、场磁场彼此不垂 直等，则扫描光栅将产生枕形、桶形及平行四边形几何失真。图1—9为枕形、桶形和平行 四边形失真的情况。
图l—9(a)表达偏转线圈中心磁场弱、边沿磁场强，重现图像产生四个边沿向内凹陷的枕形失真。图1—9(6)表达偏转线圈中心磁场强、边沿磁场弱，重现图像四个边沿向外凸出的捅形失真。图l—9(c)表达行、场两偏转线圈产生的磁场并不垂直而导致的平行四边形失真。
1．3，4 电视图像清楚度与电视系统分解力
电视图像清楚度是指人眼主观感觉到图像细节的清楚限度。电视系统传送图像细节的 能力，称为系统的分解力。主观图像清楚度与客观系统分解力有关，由于电视的扫描行数 越多，景物被分解的像素数越大，重现图像的细节越清楚，因而主观感觉图像的清楚度也 越高。由于像素数的多少，很大限度上取决于扫描行数，故通常用扫描行数来表征电视系 统的分解力，并称为标称分解力，如525行、625行等。分解力又分为垂直分解力和水平分 解力。
1．垂直分解力
垂直分解力是指沿着图像的垂直方向上可以分辨出像素的数目。显然它受每帧屏幕显 示行数Z’(或者总行数z)的限制。在最佳的情况下，垂直分解力M就等于显示行数z’。在一般情况下，并非每一屏幕显示行都代表垂直分解力，而取决于图像的状况以及图像与扫描线相对位置的各种情况。
考虑到图像内容的随机性，有效垂直分解力M可由下式估算出：
M＝KZ’ (1—4)
K值通常取0．5—1之间，若取K＝o．76，则有效垂直分解力M＝o．76×575＝437线。
2．水平分解力
水平分解力是指电视系统沿图像水平方向能分解的像素的数目，用N表达。水平分解力取决于电子束横截面大小。也就是说，水平分解力与电子束直径相对于图像细节宽度的 大小有关。 电子束在水平方向扫描与垂直方向扫描完全不同。垂直方向一定要一行一行地扫描，相邻行之间的扫描线不重叠；而水平方向则是连续地扫描过去的。以摄像管为例，尽管电子束可以聚焦得很细，但总有一定的截面积(接近于像素)，因此它在水平方向扫描时将使黑白像素界线模糊，转换成的图像信号电压不能突变，存在一过渡期。假如图像细节比电子束更小，这时则主线反映不出这种细节的变化了，即扫描电子束存在一定的截面积使电 视系统水平分解力下降，这种现象称为孔阑效应。
事实上，在显像管电光转换中也存在上述的孔阑效应，但因摄像管光电靶的面积远小于显像管荧光屏，因而摄像管的孔阑效应是重要的。为了克服孔阑效应，在电视发送端采用了专用电路进行校正。
从减小孔阑效应提高水平分解力考虑，需要减小电子束直径。但电子束直径太细，则在保持每帧行数不变的前提下，将在行与行之间产生明显空隙，画面被扫描到的部分将减少，从而减少了传输效率。因此应合理选择电子束直径，以等于扫描行间距为适宜。
实验证明，在同等长度条件下，当水平分解力等于垂直分解力时图像质量最佳。由于 一般电视机屏幕的宽高比为4：3。故有效水平分解力N可根据式(1—4)求出：
N＝4/3M＝4/3KZ’＝4/3×0．76×575＝583线 (1—5)
1．3．5 每帧图像扫描行数的拟定
前面已经讨论过，为了获得图像的连续感、克服闪烁效应并不使图像信号的频带过 宽，我国电视标准规定帧频为25Hz，采用隔行扫描，场频为50 Hz。这样的场频恰好等于电网频率，还可以克服当电源滤波不良时图像的蠕动现象。
由于扫描行数决定了电视系统的分解力，从而决定丁图像的清楚度，因此在电视标准 中拟定扫描行数是一个极为重要的问题。我国规定每帧含625行。
在帧频一定期，每帧行数越多，电视系统反映图像细节的能力就越强，但同时信号占用的频带也相应加宽。事实上，由于人眼在一定距离内分辨图像细节能力有一定限度，因此没有必要过度提高每帧行数。于是，可依据人眼的这一视觉特性来拟定每帧图像扫描行数。
图1—10绘出了人眼分辨图像细节能力的示意图。图中，a为分辨角，是在一定距离 L时，人眼恰能分辨的两个黑点之间的夹角。显然a越小，表达人眼的分辨力越强；反之则越弱。因此，可以定义人眼的分辨力为分辨角的倒数。d为两个黑点之间距离即行距；h为屏幕高度；y为视觉清楚区域张角；L为最佳观看距离。由图不难看出：a与行距d、距离L的关系为
a=360/2pi×60×d/L (1—6)
式中，a以分为单位。设屏幕高度为h，屏幕有效显示行数为z’
z’＝h/d (1—7)
将式(1—6)代入式(1—7)，得到
z’=360/2pi×60×d/L ×1/a (1—8)
正常人眼的分辨角在1’一1．5’之间，通常取a＝1．5’；观看电视的最佳距离为L≈4h(由人的视觉清楚的区域y≈15。得出)，将此两值代人式(1—8)，即可算出相应的屏幕显示行数z’＝537。我国电视标准规定屏幕显示行数为575行，再考虑每帧逆程的50行，即拟定了每帧总行数为z＝625行。
1．4全电视信号
黑白电视的全电视信号涉及图像信号、复合消隐信号、复协议步信号。图像信号反映 了电视系统所传送图像的信息，是电视信号中的主体，它是在场扫描正程期的行扫描正程 期内传送的。其它几种信号则是为了保证图像质量而设的辅助的、但却亦是必需的信号。 其中，复合消隐信号是为了消除回扫线而使图像清楚；而复协议步信号的作用重要是使重 现图像与摄取图像的确同步，对的重现图像并使之稳定。这些辅助信号都是在行、场逆程 期间传送的。
1．4．1 图像信号
图像信号由发送端的摄像管产生，通过摄保管内的靶电极，把明暗不同的景象转换为 相应的电信号，然后经信号通道传送解决，从而形成图像信号，图1—11为两行图像信号 的波形。
图像信号的幅度在电视信号相对幅度的75％以下，一般在12．5％一75％之间。其中， 幅度为12．5％的电平称之为白电平，幅度为75％的电乎称之为黑电平。图像信号是以64 us为周期的周期性信号，其中每行显示52us。
1．4．2复合消隐信号
复合消隐信号涉及行消隐和场消隐两种信号，如图1—12所示。
行消隐信号用来保证在行扫描逆程期间显像管的扫描电子束截止，不传送图像信息； 场消隐信号是使在场扫描逆程期间扫描电子束截止，停止传送图像信息。因此在行、场回 扫期间荧光屏上不出现干扰亮线(即回扫线)。
行、场消隐脉冲的相对电平为75％，相称于图像信号黑电平。行消隐脉宽为12us，周期为64us，场消隐脉宽为1612us，周期为20 ms。
1．4．3复协议步信号
复协议步信号是由行同步信号、场同步信号、槽脉冲和前后均衡脉冲组成。
1．同步的重要性
电视图像的发送与接受是靠电子扫描对图像的分解与合成实现的。要想使接受机重现 发送端的景象，必须严格保证发送端与接受端的电子扫描步调完全一致，也称为同步；否 则，重现的图像就不正常。图l—13列出了图像收送不同步的几种情况。
由图l—13(b)可知，当接受端的扫描初相位与发送端不同步时，就会出现图像分裂现 象。其中，行扫描发收相位不同步时，图像左右分离；场扫描发收相位不同步时，图像上下 分离。由图1—13(c)、(d)可知，当接受端扫描频率不同步时，图像出现异常。
当行频不同步时，如图1—14所示：图1—14(a)为发射台发送的三行复合视频图像信 号波形，图1—14(b)为接受机行扫描与发送端同步时的波形。当接受机行频fh高于发送 端的行频时，由固1—14(c)可知，逆程消隐黑点出现在行扫描正程的开始部分，且从下往 上移。由于行扫描是自左向右以每帧625行进行的，所以每行的消隐黑点依次右移，在荧 光屏上出现向右下方倾斜的消隐黑线，严重时可把图像撕裂；反之，当接受端fH低于发送 端的行频时，由图1—14(d)分析可知，荧光屏上将出现向左下方倾斜的消隐黑线。
当场频不同步时，如图l—15所示：图l—15(c)为发射台发送的一场复合视频图像信 号波形，图1—15(b)为接受机场扫描与发送端同步时的波形。当接受端的场频人高于发 送端的场频时，由图1—15(c)可知，逆程消隐黑带就出现在场扫描正程开始部分，且从下 往上移。由于场扫描是自上往下进行的，所以在荧光屏上部会出现消隐黑带。由于场扫描 以每秒50场进行，每场黑带都移动，从而形成整个图像向下滚动；反之，当接受端人低于发送端的场频时，图像将向上滚动。
为了保证发送信号和接受信号在相位和频率上一致，电视台设有同步机产生行、场同 步信号，与图像一起发送出去。
2．行、场同步信号
行同步信号是指电视信号发送端为了使接受端行扫描与其同步，特在行扫描正程结束 时，向接受机发出一信号，表达这一行已经结束，接受机收到这一信号应当立即开始回扫， 这个信号称之为行同步信号。
由于行同步信号是为了对的重现图像的辅助信号，它不应在屏幕上显示，所以将它安排在行消隐期间发送，并且为了便于行同步信号的分离，特使它的电平高于消隐电平25％，即位于75％一100％之间，其宽度为4．7us，行同步脉冲前沿滞后行消隐脉冲前沿约为1.3us，行同步信号的周期为64us。如图l—16所示。
场同步信号是为了保证电视机每场扫描均与发送端保持同步，特在每场正程结束时的 场消隐期间发送一个场同步信号。其电乎与行同步电平一致，脉宽为2．5个行周期，场同 步脉冲前沿滞后场消隐脉冲前沿2．5个行周期即160 us，场同步信号周期为20 ms如图1—16所示。

3.槽脉冲与前后均衡脉冲
由于场同步脉冲连续2．5个行周期，假如不采用措施就会丢失2—3个行同步脉冲，使 行扫描失去同步，直到场同步脉冲过后，再通过几个行周期，行扫描才会逐渐同步，从而 导致图像上边起始部分不同步。为了避免上述情况发生，可在场同步脉冲期间开5个小槽 来延续行同步脉冲，这就是槽脉冲。
槽脉冲宽度与行同步脉冲相同，它的后沿与行同步脉冲前沿(上升沿)相位一致。这 样，在场同步脉冲期间，槽脉冲起行同步脉冲的作用，从而消除了图像上部的不同步现象。 由于电视信号的传送来用隔行扫描，即一帧图像分两场传送，一帧图像的扫描行数为 奇数，所以当奇数场的场同步脉冲出现时，就开始奇数场的扫描。奇数场扫描到最后一行， 只扫描半行(TH／2)，接着偶数场的场同步脉冲到来，偶数场开始回扫。回扫结束，先扫描半行，然后来行同步脉冲，开始偶数场其它各行的扫描，直至扫描到最后一整行，然后奇 数场同步信号到来，开始奇数场的扫描，反复上述过程，如图1—17所示。为了便于比较，图中将两场同步脉冲对齐。由图l—17可知，奇数场和偶数场的复协议步脉冲的形状是不 同的，奇数场和偶数场最后一个行同步脉冲与场同步脉冲的间隔相差半行(TH／2)。
电视信号的复协议步信号在接受电路中经积分电路要将场同步信号分离出来，以保证 行、场同步脉冲分别控制行、场扫描电路与发送端同步工作。由于两场复协议步信号形状 不同，经积分电路后场同步脉冲输出的波形就不重合，如图1—17所示。由于积分后的场 同步脉冲达成一定电平要去同步控制场扫描电路的工作，因此上述积分输出的结果就会造 成两场控制电平出现的时间有一偏差Af。丛的存在将影响场扫描的准确性。
隔行扫描规定两场的场扫描时间必须相等，才干保证偶数场的扫描行准确地嵌套在奇 数场各扫描行之间。假如两场扫描时间不相等，就不能保证准确的隔行扫描，严重时将会 产生并行现象，使垂直清楚度下降。
要解决上述问题，就必须规定积分后两场的场同步积分起始电乎相同。为此，电视台 在发送场同步信号时，在场同步信号的左右各加5个脉冲，其反复周期为TH／2，脉冲宽度 为2．35us。场同步脉冲之前的5个脉冲叫前均衡脉冲，场同步脉冲之后的5个脉冲叫后均 衡脉冲，如图1—18所示。由图可知，场同步信号加入前、后均衡脉冲后，保证了奇、偶两 场场同步信号在开始位置时的波形相同，经积分电路后，两场同步控制电平相同，从而保 证了场扫描电路准确地同步工作。
由图1—19可知，全电视信号的图像信号在两个消隐信号中间传送。在消隐期间，只传送同步信号，不传送图像信号。即图像信号在扫描正程传送，消隐和同步信号在扫描逆程传送。我国电视标准规定：全电视信号采用负极性信号，信号幅度越高，显像管显示亮度越暗，即图像信号电平高低与图像的亮暗成反比。采用负极性信号的优点是：消隐信号处在全电视信号幅度的75％为黑电乎，荧光屏不显示；同步信号处在全电视信号幅度的75％一100％之间为超黑色，由于同步信号幅度最大，从而便于接受机电路取出同步信号；图像信号处在白电平和黑电乎之间的低幅区，因此可以减少发射功率；对于大幅度的干扰脉冲信号，在荧光屏上表现为暗点，不易觉察。
全电视信号有如下三个特点：
①脉冲性。全电视信号由图像信号、同步信号、消隐信号等多种信号组合而成。虽然图像信号是随机的，既可以是连续渐变的，也可以是脉冲跳变的，但辅助信号均为脉冲性质，这使全电视信号成为非正弦的脉冲信号。
②周期性。由于采用了周期性扫描方法，使全电视信号成为以行频或场频周期性反复 的脉冲信号。因此，无论对静止还是活动图像，其全电视信号的主频谱仍为线状离散谱性质，各主频谱处在行频及其各次谐波频率上。对静止图像而言，其主频谱两侧将出现以帧频为间隔的副频谱线，构成谱线簇；对活动图像而言，主谱线两边将出现连续频谱带，它们的重要能量均集中在nfH附近，并非均匀分布，使每个谱线簇之间存在一些空隙。
③单极性。全电视信号包具有图像信号、复协议步信号及复合消隐信号，它们的数值总是在零值以上或以下的一定电平范围内变化的，而不会同时跨越零值上下两个区域，这称之为单极性。全电视信号有正极性与负极性之分，图l—19所示即为负极性黑白全电视
信号波形图。
全电视信号中各辅助脉冲参数如下：
行消隐脉宽：12us 行同步脉宽：4.7us
场消隐脉宽：1612us 场同步脉宽：160us
槽脉冲脉宽：4．7us 均衡脉冲宽：2．35us
