外墙腻子技术标准.doc

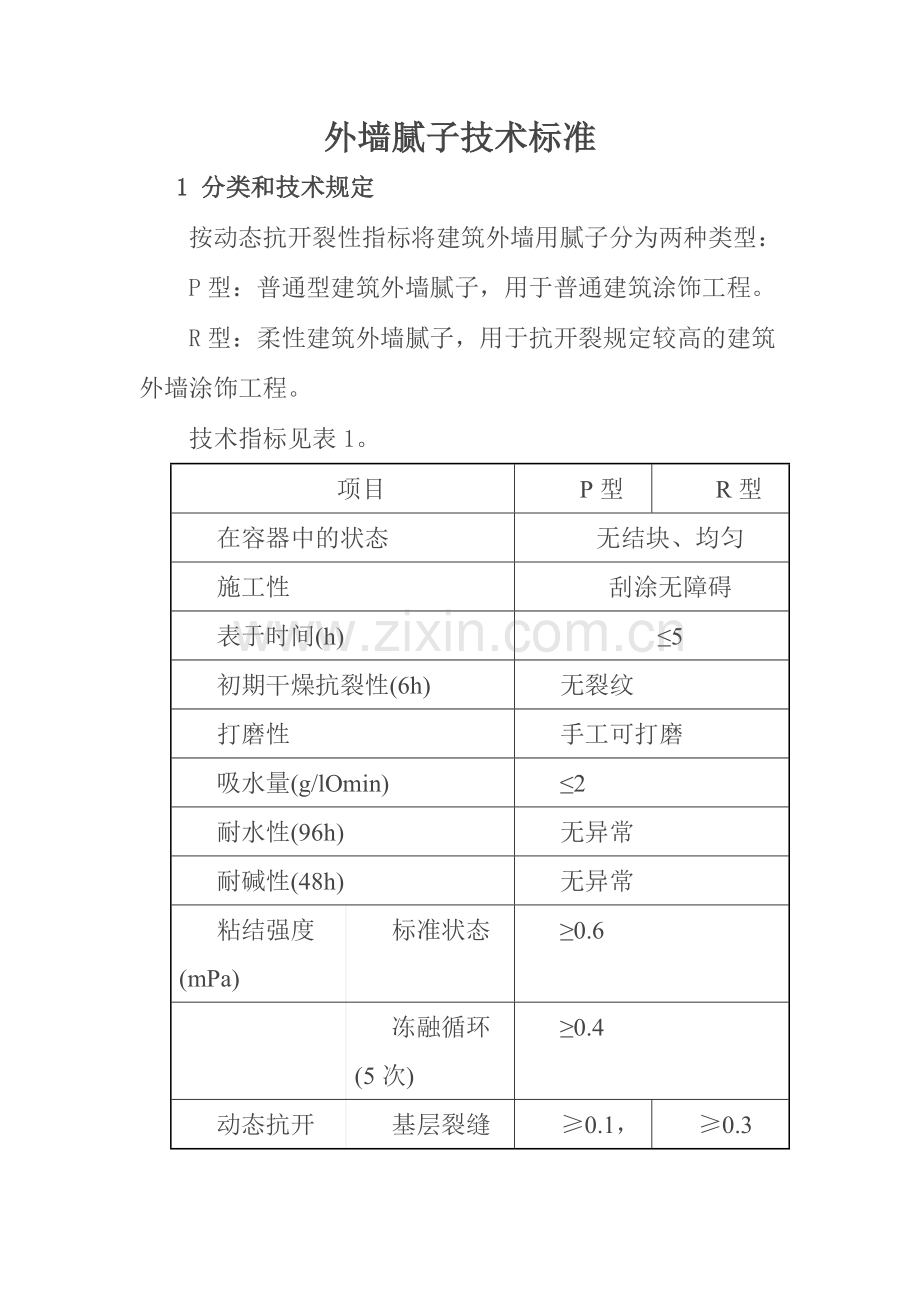

外墙腻子技术标准
1 分类和技术规定
　　按动态抗开裂性指标将建筑外墙用腻子分为两种类型：
　　P型：普通型建筑外墙腻子，用于普通建筑涂饰工程。
　　R型：柔性建筑外墙腻子，用于抗开裂规定较高的建筑外墙涂饰工程。
　　技术指标见表1。
项目
P型
R型
在容器中的状态
无结块、均匀
施工性
刮涂无障碍
表于时间(h)
≤5
初期干燥抗裂性(6h)
无裂纹
打磨性
手工可打磨
吸水量(g/lOmin)
≤2
耐水性(96h)
无异常
耐碱性(48h)
无异常
粘结强度(mPa)
标准状态
≥0.6

冻融循环(5次)
≥0.4
动态抗开
基层裂缝

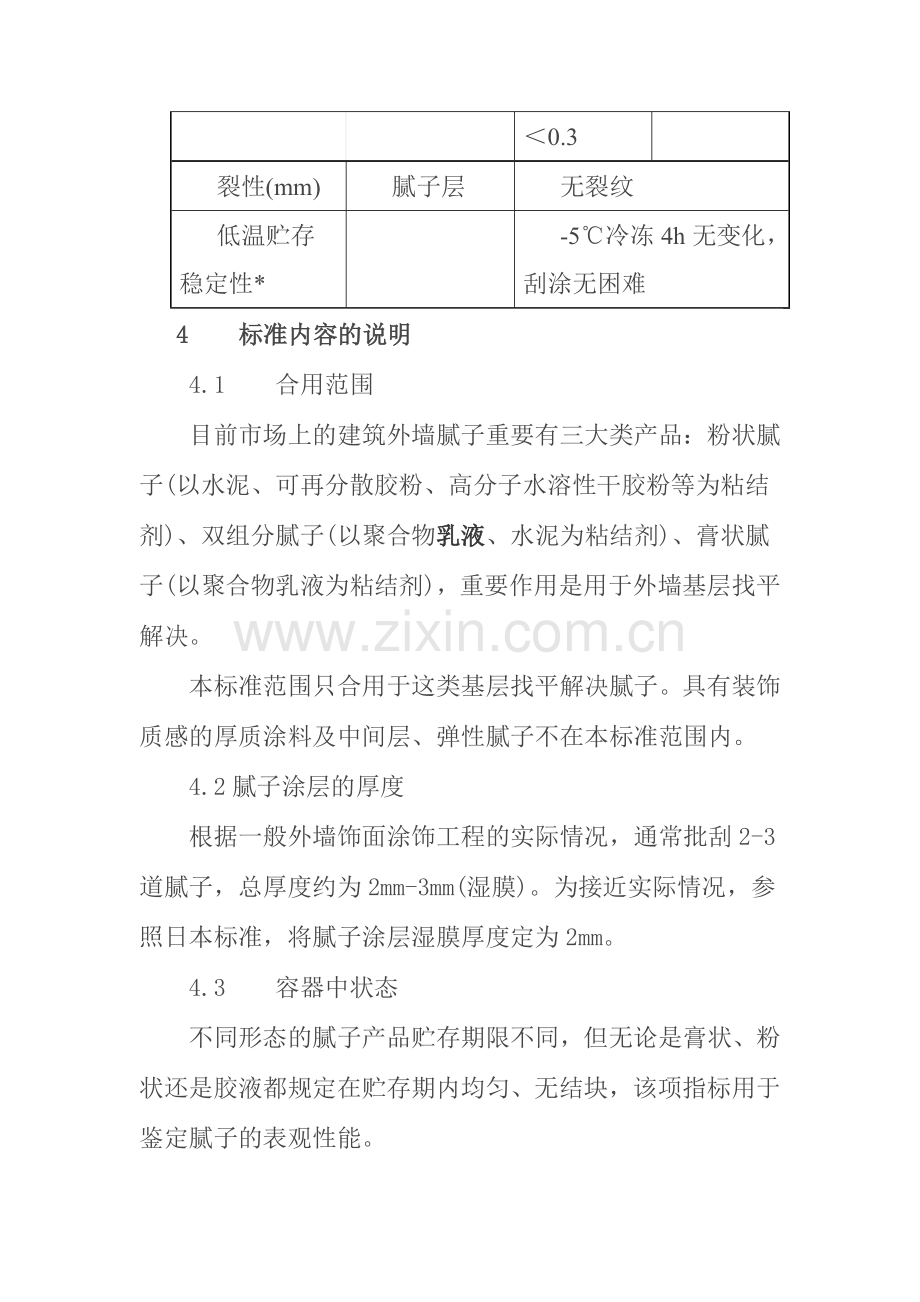

≥0.1，＜0.3
≥0.3
裂性(mm)
腻子层
无裂纹
低温贮存稳定性*

-5℃冷冻4h无变化，刮涂无困难
4  标准内容的说明
　　4.1  合用范围
　　目前市场上的建筑外墙腻子重要有三大类产品：粉状腻子(以水泥、可再分散胶粉、高分子水溶性干胶粉等为粘结剂)、双组分腻子(以聚合物乳液、水泥为粘结剂)、膏状腻子(以聚合物乳液为粘结剂)，重要作用是用于外墙基层找平解决。
　　本标准范围只合用于这类基层找平解决腻子。具有装饰质感的厚质涂料及中间层、弹性腻子不在本标准范围内。
　　4.2腻子涂层的厚度
　　根据一般外墙饰面涂饰工程的实际情况，通常批刮2-3道腻子，总厚度约为2mm-3mm(湿膜)。为接近实际情况，参照日本标准，将腻子涂层湿膜厚度定为2mm。
　　4.3  容器中状态
　　不同形态的腻子产品贮存期限不同，但无论是膏状、粉状还是胶液都规定在贮存期内均匀、无结块，该项指标用于鉴定腻子的表观性能。
　　4.4  施工性
　　施工性对于保证墙体平整、减轻工人操作承担、保证涂料饰面的工程质量是十分重要的。外墙腻子目前重要采用批刮的施工方法，劳动强度大，因而将刮涂无障碍列为质量控制指标。
　　4.5干燥时间(表干)
列该项目重要是便于考察打磨及刮涂第二道腻子的时间间隔，通常在腻子表干后即可进行打磨。
　　4.6  初期干燥抗开裂性
　　由于外墙腻子较厚，属厚质涂层(2mm)，干燥时间较长，又在室外施工，环境较室内复杂，干燥过程中易出现龟裂现象，因此制定此技术指标。在初期干燥抗裂仪中进行测试．6h后未出现龟裂为合格。
　　4.7  打磨性
　　腻子的重要作用是找平基材，但在实际操作中特别是外墙大面积批刮时，不也许非常平整，因此需要打磨。一般情况下，打磨不规定象内墙腻子那样细腻、平整度高，不需要量化鉴定。本标准规定用O号(120目)砂纸进行手工打磨即可，方法简朴易行。
　　如手工可打磨出粉末即认为合格。
　　4.8  吸水量
　　由于外墙腻子较厚(2mm)，是否易吸水对其性能有影响，参照日本标准制定此技术指标。在此实验过程中试块密度的差异及不同粘结剂封边时不能保证所批腻子的面积是完全相同的，使实验结果离散性大、反复性不好。为此根据实验积累数据，将试块质量定量为220g±10g。涂覆粘结剂后试块各边长不得小于64mm。
　　日本标准的吸水量一项中乳液型定为＜2g，C-2型定为＜1g。考虑本标准腻子类型中涉及乳液型、水泥基型及其它材料等三种类型，因此将其定为＜2g。
　　4.9  耐水性
　　外墙腻子用于室外应具有耐水性，且应与外墙涂料的耐水性相一致，外墙涂料的耐水性为96h，因此，将外墙腻子的该指标定为96h。浸水后观测板面有无起泡、开裂、掉粉等现象。
　　4.10  耐碱性
　　由于待批腻子的外墙基层重要是一般抹灰基层或混凝土基层，碱性大，规定腻子有抗碱性。内墙腻子耐碱性指标为24h，考虑外墙腻子耐碱性规定要高于内墙，因此该指标定为48h无异常。
　　4.11  粘结强度
　　室外环境较室内复杂、多变，规定外墙腻子自身并与基材有较高的粘结强度，特别是通过冷热气候的变化后是否仍然可以保持一定的粘结强度而不产生开裂、脱落等现象。为了较直观的模拟并考察此项性能，在本标准中增长了冻融循环后的粘结强度。
　　考虑到外墙涂料的涂层耐温变性(耐冻融循环性)已由10次循环改为5次循环，故在本标准中定为5次冻融循环后的粘结强度，由于冻融循环的实验条件有间断浸水(-20℃3h-50℃3h--->水中浸泡18h)，相称于间断浸水90h(约为3.75天)，因此不再另设浸水后的粘结强度。
　　需要注意的是浸水的位置与内墙腻子浸水粘结强度不同，应高过腻子层面。
　　此外，通过实验发现，经冻融循环后直接测试腻子的粘结强度，腻子层也许未完全干透，导致测试结果偏低。
　　为此，增长了冻融循环实验后，在50℃±2℃恒温箱中干燥24h，然后再于标准条件(温度23℃± 2℃，湿度50％±5％)下放置24h后再进行测试。
　　根据所搜集样品的实验结果并综合考虑腻子的动态抗开裂性，本标准将粘结强度的指标定为标态≥0.6MPa，冻融≥0.4MPa。
　　测试数据的解决：
　　鉴于粘结强度测试结果影响因素较多，有时离散性较大，简朴的选择三个数据进行算术平均显然缺少足够的科学性，甚至也许由于某些问题数据参与平均，导致结果的误判。为此，我们需要拟定一个合理的数据解决方法和偏差范围来保证数据的可靠性.
以现有粘结强度实验数据为基础，根据常用的实验数据记录分析方法---去大去小法对其进行测试值偏差分析，最终选定如下方案：
　　对于同一实验条件，每一相同样品应同时制备至少6个试样进行测试，其结果根据常用的实验数据记录分析方法---去大去小法，去掉一个最大值和一个最小值，取剩余4个数据的算数平均值。
　　各测试数据与平均值的最大相对偏差应不大于 20％。
　　4.12动态抗开裂性
　　　　为满足对抗开裂性的不同规定，在本标准中，按该项指标将腻子产品分为两类，即普通型(P型)及柔性(R型)外墙腻子。对P型的规定为基层裂缝≥ 0.1mm时，腻子层无裂纹。对R型的规定为基层裂缝≥0.3mm时，腻子层无裂纹。
　　(1)试板规定：
　　采用200mm*l50mm的石棉水泥板，使用专用型框批刮制样，湿膜厚度控制2mm，批刮后试板如图1。
　　(1) 测试规定：
　　由于观测的是微细裂纹，规定测试操作仔细、认真。

　　4.13  低温贮存稳定性
　　对于膏状腻子和双组分腻子中的胶液组分，仍然沿用内墙腻子的标准进行测定。
