发动机构造与维修项目实施方案.doc

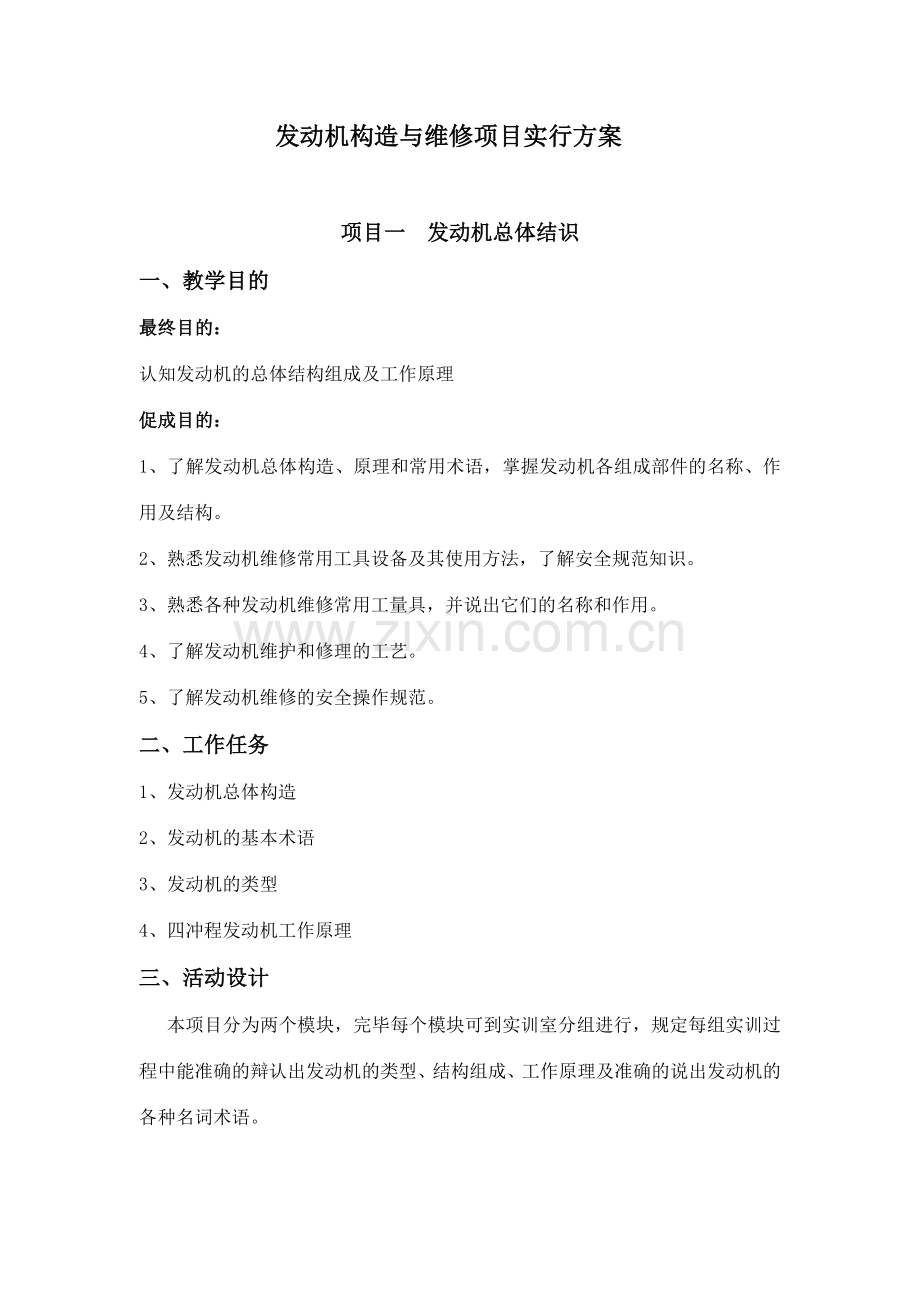

发动机构造与维修项目实行方案

项目一 发动机总体结识
一、教学目的
最终目的：
认知发动机的总体结构组成及工作原理
促成目的：
1、了解发动机总体构造、原理和常用术语，掌握发动机各组成部件的名称、作用及结构。
2、熟悉发动机维修常用工具设备及其使用方法，了解安全规范知识。
3、熟悉各种发动机维修常用工量具，并说出它们的名称和作用。
4、了解发动机维护和修理的工艺。
5、了解发动机维修的安全操作规范。
二、工作任务
1、发动机总体构造
2、发动机的基本术语
3、发动机的类型
4、四冲程发动机工作原理
三、活动设计
本项目分为两个模块，完毕每个模块可到实训室分组进行，规定每组实训过程中能准确的辩认出发动机的类型、结构组成、工作原理及准确的说出发动机的各种名词术语。

模块一 发动机总体结构结识
一、教学目的
最终目的：
能认知发动机各重要部分的名称和作用。
促成目的：
1、了解发动机总体构造、原理和常用术语，掌握发动机各组成部件的名称、作用及结构。
2、熟悉发动机维修常用工具设备及其使用方法，了解安全规范知识。
3、熟悉各种发动机维修常用工量具，并说出它们的名称和作用。
4、了解发动机维护和修理的工艺。
5、了解发动机维修的安全操作规范。
二、工作任务
1、发动机总体构造
2、发动机的类型
三、活动设计
播放汽车发动机的总体结构教学视频，在实训室分组观测发动机及各总成部件，每组派出一位同学指认出发动机各系统及各总成部件的名称，教师对各组进行点评和打分 。
四、重要实践知识
1、结识发动机各系统及各总成部件。
2、熟悉发动机拆装所需的各种工具。

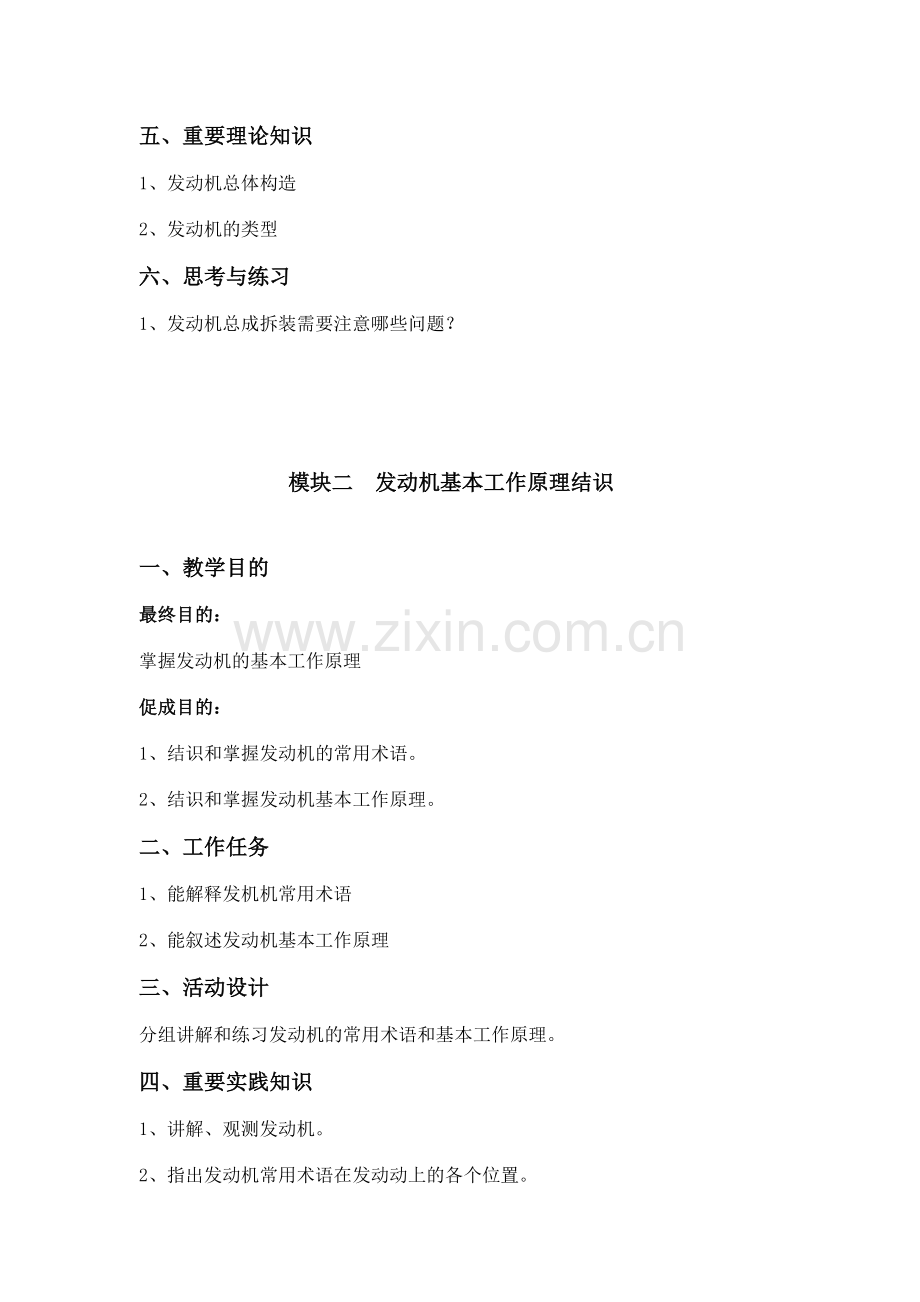

五、重要理论知识
1、发动机总体构造
2、发动机的类型
六、思考与练习
1、发动机总成拆装需要注意哪些问题？

模块二 发动机基本工作原理结识

一、教学目的
最终目的：
掌握发动机的基本工作原理
促成目的：
1、结识和掌握发动机的常用术语。
2、结识和掌握发动机基本工作原理。
二、工作任务
1、能解释发机机常用术语
2、能叙述发动机基本工作原理
三、活动设计
分组讲解和练习发动机的常用术语和基本工作原理。
四、重要实践知识
1、讲解、观测发动机。
2、指出发动机常用术语在发动动上的各个位置。
五、重要理论知识
1、发动机的常用术语
2、发动机基本工作原理
六、思考与练习
1、简述丰田5A发动机的工作原理？
2、发动机的排量大小与动力性、经济性的关系？

项目二 曲柄连杆机构的拆装

一、教学目的
最终目的：
能独立完毕汽车发动机曲柄连杆机构的拆装及检修
促成目的：
1、熟悉曲柄连杆机构各重要机件的结构、作用。
2、熟悉机体组、曲轴飞轮组、活塞连杆组的工作原理。
3、掌握机体组、曲轴飞轮组、活塞连杆组的拆装及检修方法。
4、掌握气缸体和气缸盖变形的检测。
5、掌握气缸磨损的检测与维护方法，并能拟定其修理尺寸。
二、工作任务
1、掌握曲柄连杆机构各重要机件的结构、作用。
2、完毕机体组的拆装。
3、完毕曲轴飞轮组的拆装。
4、完毕活塞连杆组的拆装。
5、完毕机体组、曲轴飞轮组、活塞连杆组的相关检测。
三、活动设计
本项目分为三个模块，完毕每个模块可到实训室分组进行，每组拆装一台发动机，教师可先播放曲柄连杆机构拆装视频，并联系教材进行讲解各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按实际的工作过程完毕曲柄连杆机构的拆装，从而在完毕任务的过程中掌握曲柄连杆机构相关知识及技能。
四、重要实践知识
1、机体组、曲轴飞轮组、活塞连杆组重要机件的结构、作用。
2、气缸体和气缸盖变形的检测。
3、气缸磨损的检测与维护方法，并能拟定其修理尺寸。
4、曲轴、活塞的检修。
五、重要理论知识
1、机体组、曲轴飞轮组、活塞连杆组重要机件的结构、作用。
2、气缸体和气缸盖变形的检测。
六、思考与练习
1、曲柄连杆机构由几大部分组成？

模块一 机体组拆装

一、教学目的
最终目的：
能独立完毕机体组的拆装及检修
促成目的：
1、熟悉机体组的作用、基本组成及基本工作原理。
2、了解各重要构件重要部件的结构、维护方法。
3、掌握气缸体、气缸盖的检查方法。
二、工作任务
1、掌握机体组重要机件的结构、作用。
2、完毕机体组的拆装。
3、掌握气缸体和气缸盖变形的检测。
4、掌握气缸磨损的检测与维护方法，并能拟定其修理尺寸。
三、活动设计
教师将全班提成6组，将要进行拆装的发动机进行布置，做好安全工作。教师播放机体组拆装视频，对机体组进行拆装示范，并联系教材讲解机体组重要部件结构以及拆装过程当中需要注意的问题，引导学生按实际的工作过程完毕机体组的拆装，在完毕任务的过程中掌握机体组的相关知识及技能。
四、重要实践知识
1、机体组重要机件的结构、作用。
2、气缸体和气缸盖变形的检测。
3、气缸磨损的检测与维护方法，并能拟定其修理尺寸。
五、重要理论知识
1、机体组重要机件的结构、作用。
2、气缸体和气缸盖变形的检测。
3、气缸磨损的检测与维护方法，并能拟定其修理尺寸。
六、思考与练习
1、查阅丰田5A发动机气缸的维修数据，结合自己测量丰田5A发动机气缸的结果进行计算和判断？
2、查阅丰田5A发动机气缸盖的维修数据，结合自己测量丰田5A发动机气缸盖的结果进行计算和判断？
3、如何按维修手册拆装丰田5A发动机的气缸盖？

模块二 曲轴飞轮组的拆装

一、教学目的
最终目的：
能独立完毕曲轴飞轮组的拆装及检修
促成目的：
1、能熟悉曲轴飞轮组的作用、基本组成及基本工作原理。
2、了解各重要构件重要部件的结构、维护方法。
3、掌握曲轴飞轮组的拆装及检查方法。
二、工作任务
1、掌握曲轴飞轮组重要机件的结构、作用。
2、掌握曲轴飞轮组的拆装。
三、活动设计
教师将全班提成6组，将要进行拆装的发动机进行布置，做好安全工作。教师播放曲轴飞轮组拆装视频，对曲轴飞轮组进行拆装示范，并联系教材讲解各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按实际的工作过程完毕曲轴飞轮组的拆装，在完毕任务的过程中掌握曲轴飞轮组的相关技能及知识。
四、重要实践知识
1、曲轴飞轮组重要机件的结构、作用。
2、掌握曲轴飞轮组的拆装。
五、重要理论知识
1、掌握曲轴飞轮组的重要机件的结构、作用。
2、掌握曲轴飞轮组的拆装。
六、思考与练习
1、查阅丰田5A发动机曲轴的维修数据，结合自己测量丰田5A发动机曲轴的结果进行维修判断。
2、曲轴主轴承与主轴径、连杆轴承与连杆轴径配合间隙的检查方法？
3、飞轮的拆装需注意哪些事项？

模块三 活塞连杆组的拆装

一、教学目的
最终目的：
能独立完毕活塞连杆组的拆装及检修
促成目的：
1、能熟悉活塞连杆组的作用、基本组成及基本工作原理。
2、了解各重要构件重要部件的结构、维护方法。
3、掌握活塞连杆的拆装及检查方法。
二、工作任务
1、掌握活塞连杆组重要机件的结构、作用
2、掌握活塞连杆组的拆装。
3、掌握活塞连杆组的检修。
三、活动设计
教师将全班提成6组，将要进行拆装的发动机进行布置，做好安全工作。教师播放活塞连杆组拆装视频，对活塞连杆组进行拆装示范，并联系教材讲解活塞连杆组各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按实际的工作过程完毕活塞连杆组的拆装，在完毕任务的过程中掌握活塞连杆组的相关技能及知识。
四、重要实践知识
1、活塞连杆组重要机件的结构、作用
2、活塞连杆组的拆装。
五、重要理论知识
1、掌握活塞连杆组的重要机件的结构、作用
2、掌握活塞连杆组的拆装。
六、思考与练习
1、查阅丰田5A发动机活塞的维修数据，结合自己测量丰田5A发动机活塞的结果进行维修判断。
2、查阅丰田5A发动机活塞环的维修数据，结合自己测量丰田5A发动机活塞环端间隙、侧间隙地结果进行维修判断。
3、如何按维修手册上紧丰田5A发动机的连杆螺栓，需注意什么问题？

项目三 配气机构拆装

一、教学目的
最终目的：
能独立完毕发动机配气机构的拆装。
促成目的：
1、掌握发动机配气机构维护作业内容、方法、重要技术规定及安全操作规程。
2、掌握配气机构的检测、诊断技术，熟悉配气机构重要零配件的修复方法。
3、掌握配气机构的拆装、气门调整的方法与环节。
4、掌握配气机构的组成及作用。
二、工作任务
1、掌握配气机构的拆装及检修。
2、掌握配气机构气门间隙的调整方法。
三、活动设计
本项目分为三个模块，完毕每个模块可到实训室分组进行，每组拆装一台发动机，教师可先播放配气机构拆装视频。建议教师对配气机构进行拆装示范，并联系教材讲解各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按汽修厂的工作过程完毕配气机构的拆装，从而在完毕任务的过程中学习相关技能，以及掌握相关的理论知识。
四、重要实践知识
1、能拆装配气机构中的气门组和气门传动组
2、调整气门间隙
3、研磨气门
4、安装正时皮带
五、重要理论知识
1、能了解配气机构的相关基础知识及发动机配气机构的总体结构、分类、组成部分。
2、能了解配气机构作用、工作过程与原理。
六、思考与练习
1、画简图简述配气机构的工作原理。

模块一 气门间隙调整

一、教学目的
最终目的：
能独立完毕气门间隙的调整
促成目的：
1、 气门间隙的作用及正常的气门间隙大小。
2、 气门间隙大小对发动机工作的影响。
3、 气门间隙调整的方法与环节。
二、工作任务
1、掌握气门间隙的检查。
2、掌握气门间隙的调整。
三、活动设计
分组进行气门间隙调整，教师可播放各种发动机气门间隙的调整方法的视频，并进行调整示范，全班分6组，每组一台发动机进行气门调整，教师最后检查并进行总结。
四、重要实践知识
掌握气门调整的方法与环节
五、重要理论知识
1、掌握配气相位的相关知识
2、掌握气门调整的方法
3、掌握配气机构的工作原理
六、思考与练习
1、写出五菱发动机气门间隙的调整环节。

模块二 气门组的检修

一、教学目的
最终目的：
能独立完毕气门组的拆装
促成目的：
1、能熟悉气门组的作用、基本组成及基本工作原理。
2、了解各重要构件重要部件的结构、维护方法。
3、掌握气门组的检查方法。
二、工作任务
1、掌握气门组重要机件的结构、作用
2、掌握气门组的拆装。
三、活动设计
教师将要进行拆装的发动机排列好。建议教师对气门组进行拆装示范，并联系教材讲解气门组各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按汽修厂的工作过程完毕气门组的拆装，在完毕任务的过程中掌握气门组的相关技能及知识，也可以播放气门组的相关视频，激发学生学习的爱好。
四、重要实践知识
1、掌握气门组的拆装。
2、会研磨气门。
五、重要理论知识
1、掌握气门组的重要机件的结构、作用及工作原理。
2、掌握气门组的拆装。
六、思考与练习
1、研磨气门需注意什么问题？
2、如何检查气门的密封性？

模块三 气门传动组的检修

一、教学目的
最终目的：
能独立完毕气门传动组的拆装
促成目的：
1、能熟悉气门传动组的作用、基本组成及基本工作原理。
2、了解各重要构件重要部件的结构、维护方法。
3、掌握气门传动组组的检查方法。
4、会安装正时皮带。
二、工作任务
1、掌握气门传动组重要机件的结构、作用
2、掌握气门传动组的拆装。
3、会安装正时皮带
三、活动设计
教师将要进行拆装的发动机排列好。建议教师对气门传动组进行拆装示范，播放气门传动组的相关视频，并联系教材讲解气门传动组各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按汽修厂的工作过程完毕气门传动组的拆装，在完毕任务的过程中掌握气门传动组相关技能及知识。
四、重要实践知识
1、会安装正时皮带。
2、掌握气门传动组的拆装。
五、重要理论知识
1、掌握气门传动组的重要机件的结构、作用及工作原理。
2、掌握气门传动组的拆装。
六、思考与练习
1、如何按维修手册拆装丰田5A发动机的正时皮带及皮带轮，需注意什么问题？
2、如何按维修手册拆装丰田5A发动机进排气凸轮轴？

项目四 冷却系统的拆装

一、教学目的
最终目的：
能独立完毕冷却系统的拆装及检修
促成目的：
1、熟悉冷却系的基本结构、重要作用以及循环路线。
2、掌握冷却系维护的重要作业内容、技术规定及安全操作规程。
3、掌握冷却系统的拆装；
4、掌握冷却系统各部件的检测和维护的方法。
二、工作任务
1、分组对冷却系进行拆装,掌握对冷却的维护.。
2、分组对冷却系各重要部件进行检测与维修,并掌握相关的检修操作方法。
三、活动设计
本项目分为两个模块，完毕每个模块可到实训室分组进行，每组拆装一台发动机，教师可先播放冷却系统的结构、工作原理及拆装视频。建议教师对冷却系统进行拆装示范及维护规定，设立场景，让每个同学都能真正体会实际汽修厂的工作过程，完毕冷却系统的拆装及冷却系的维护内容，在操作中掌握冷却系统相关技能及知识。
四、重要实践知识
1、对冷却系进行拆装、维护。
2、对冷却系各重要部件进行检测与维修,并掌握相关的检修操作方法。
五、重要理论知识
1、冷却系统的结构组成及工作原理 。
2、冷却系统的维护及检修方法。
六、思考与练习
1、冷却水温过高对发动机工作有何影响？
2、冷却水在什么情况下需进行大循环？大循环的路线是如何的？
3、导致冷却水温度过高的因素有哪些？

模块一 冷却系的拆装

一、教学目的
最终目的：
能独立完毕冷却系的拆装及维护
促成目的：
1、掌握发动机冷却系统的结构、工作原理及作用。
2、掌握发动机冷却系统的拆装。
3、掌握发动机冷却系统的检测方法。
4、掌握冷却系统各部件的检测和维护的方法。
二、工作任务
1、分组对冷却系进行拆装,掌握对冷却的维护。
2、分组对冷却系各重要部件进行检测与维修,并掌握相关的检修操作方法。
三、活动设计
教师将要进行拆装的发动机排列好。建议教师对冷却系统进行拆装示范，播放冷却系统的相关视频，并联系教材讲解冷却系统各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按汽修厂的工作过程完毕冷却系统的拆装，在完毕任务的过程中掌握冷却系统相关技能及理论知识。
四、重要实践知识
1、对冷却系进行拆装、维护
2、对冷却系各重要部件进行检测与维修,并掌握相关的检修操作方法
五、重要理论知识
1、冷却系统的结构组成及工作原理
2、冷却系统的维护及检修方法
六、思考与练习
1、如何对丰田5A发动机冷却系进行维护？
2、如何清洗发动机冷却系？

模块二 冷却系重要部件的检测与维修

一、教学目的
最终目的：
掌握冷却系重要部件的检测与维修
促成目的：
1、熟悉散热器的结构、工作原理及作用。
2、熟悉水泵的结构、工作原理及作用。
3、熟悉风扇的结构、工作原理及作用。
二、工作任务
1、掌握散热器的拆装和检修。
2、掌握水泵的拆装和检修。
3、掌握风扇的检修。
三、活动设计
教师将要进行拆装的发动机排列好。建议教师对冷却系统进行拆装示范，播放冷却系统拆装的相关视频，并联系教材讲解冷却系统各个重要部件结构以及拆装过程当中需要注意的问题，引导学生按汽修厂的工作过程完毕冷却系统的拆装，在完毕任务的过程中掌握冷却系统相关技能及知识。
四、重要实践知识
1、散热器的拆装和检修
2、水泵的拆装和检修
3、风扇的检修
五、重要理论知识
1、散热器的结构、作用及工作原理
2、水泵的结构、作用及工作原理
3、风扇的结构、作用及工作原理
六、思考与练习
1、水泵由哪几个零件组成？
2、如何检修电动风扇的故障？

项目五　润滑系统的拆装

一、教学目的
最终目的：
能独立完毕润滑系的拆装、维护及检修
促成目的：
1、掌握发动机润滑系统系统的拆装。
2、掌握发动机润滑系统的检测方法。
3、掌握润滑系统各部件的检测和维护的方法。
二、工作任务
1、分组对润滑系进行拆装,掌握对冷却的维护。
2、分组对润滑系各重要部件进行检测与维修,并掌握相关的检修操作方法。
三、活动设计
本项目分为两个模块，完毕每个模块可到实训室分组进行，每组拆装一台发动机，教师可先播放润滑系结构、工作原理及拆装视频。建议教师对润滑系统进行拆装及维护操作示范，引导学生按汽修厂的工作过程完毕润滑系统的拆装，在完毕操作的过程中掌握润滑系相关技能及知识。
四、重要实践知识
1、对润滑系统进行拆装、维护。
2、对润滑系统各重要部件进行检测与维修,并掌握相关的检修操作方法。
五、重要理论知识
1、润滑系统的结构组成及工作原理
2、润滑系统的维护及检修方法
六、思考与练习
1、观测五菱发动机的润滑系统，并画出其润滑路线？
2、润滑系统由几个部分组成？

模块一 润滑系的拆装

一、教学目的
最终目的：
能独立完毕润滑系的拆装及维护
促成目的：
1、掌握发动机润滑系统的拆装。
2、掌握发动机润滑系统的检测方法。
3、掌握润滑系统各部件的检测和维护的方法。
二、工作任务
1、分组润滑系统进行拆装,掌握对冷却的维护。
2、分组对润滑系统重要部件进行检测与维修,并掌握相关的检修操作方法。
三、活动设计
教师将全班提成6组，每组拆装一台发动机。建议教师对润滑系统进行拆装示范，并联系教材讲解润滑系统各个重要部件结构以及拆装过程当中需要注意的问题，规范学生的操作，在完毕操作的过程中掌握相关技能及知识。
四、重要实践知识
1、对润滑系进行拆装、维护
2、对润滑系各重要部件进行检测与维修,并掌握相关的检修操作方法
五、重要理论知识
1、润滑系统的结构组成及工作原理
2、润滑系统的维护及检修方法
六、思考与练习
1、如何按维修手册拆装丰田5A发动机机油泵？
2、如何按维修手册更换丰田5A发动机机油滤清器？

模块二 润滑系重要零件的检测

一、教学目的
最终目的：
掌握润滑系重要部件的检测与维修
促成目的：
1、熟悉机油泵的拆装和检修
2、熟悉机油滤清器的拆装和更换
3、熟悉机油压力开关的检修
二、工作任务
1、掌握机油泵的拆装和检修
2、掌握机油滤清器的拆装和更换
3、掌握机油压力开关的检修
三、活动设计
教师将全班提成6组，每组拆装一台发动机。建议教师讲解润滑系统各个重要部件结构以及检修的方法，规定学生操作规范，在完毕操作的过程中掌握相关技能。
四、重要实践知识
1、机油滤清器的拆装和更换
2、机油泵的拆装和检修
3、机油压力开关的检修
五、重要理论知识
1、机油泵的结构、作用及工作原理
2、机油滤清器的结构、作用及工作原理
六、思考与练习
1、导致机油压力过低的因素有哪些？
2、更换机油需注意哪些问题?

项目六 电子控制系的机构拆装及检测
一、教学目的
最终目的：
掌握电子控制系统的拆装及检测
促成目的：
1、掌握电子控制系统的拆装。
2、掌握空气供应系统、燃油供应系统、电子控制系统、怠速控制系统的检测方法。
3、掌握传感器、执行器、ECU电源系统的检测方法。
二、工作任务
1、分组完毕电子控制系统的拆装。.
2、分组完毕空气供应系统、燃油供应系统、电子控制系统、怠速控制系统的检测,并掌握相关的检修操作方法。
３、掌握传感器、执行器、ECU电源系统的检测方法。
三、活动设计
本项目分为八个模块，完毕每个模块可到实训室分组进行，每组拆装及检测一台电控发动机。建议教师对电控系统进行拆装及检测示范，播放电控系统的相关视频，引导学生按汽修厂的工作过程完毕电控系统的拆装及检测，在完毕任务的过程中掌握相关技能及理论知识。也可以。
四、重要实践知识
1、对电子控制系统的拆装。
2、对空气供应系统、燃油供应系统、电子控制系统、怠速控制系统的检测，并掌握相关的检修操作方法。
3、掌握传感器、执行器、ECU电源系统的检测方法。
五、重要理论知识
1、熟悉电子控制系统的的基本结构、组成及工作原理。
2、掌握空气供应系统、燃油供应系统、电子控制系统、怠速控制系统的组成及工作原理。
3、掌握传感器的检测、执行器的检测、ECU电源系统检测方法。
六、思考与练习
1、简述电控发动机电控系统的工作原理？
2、电控发动机电控系统由哪几部分组成？

模块一　空气供应系统的拆装

一、教学目的
最终目的：
掌握空气供应系统的拆装及检测
促成目的：
1、掌握空气供应系统的拆装。
2、掌握空气供应系统的检测方法。
3、掌握空气供应系统各部件的检测和维护的方法。
二、工作任务
1、分组完毕空气供应系统进行拆装,掌握空气供应系统的维护。
2、分组完毕空气供应系统重要部件进行检测与维修,并掌握相关的检修操作方法。
三、活动设计
教师将全班提成6组，每组拆装和检测一台电控发动机。建议教师对空气供应系统进行拆装及检测示范，讲解各个重要部件的结构及工作原理，引导学生按汽修厂的工作过程完毕空气供应系统的拆装及检测，在完毕任务的过程中掌握空气供应系统的相关技能及知识。
四、重要实践知识
1、对空气供应系统进行拆装、维护。
2、对空气供应系统各重要部件进行检测与维修,并掌握相关的检修操作方法。
五、重要理论知识
1、空气供应系统的结构组成及工作原理
2、空气供应系统的维护及检修方法
六、思考与练习
1、空气供应系统的组成部件有哪些？
2、检测空气量的方式有哪些?用什么传感器检测？

模块二 燃油供应系统的拆装及检测
一、教学目的
最终目的：
能独立完毕燃油供应系统重要部件的拆装及检修
促成目的：
1、熟悉燃油供应系统的拆装和检修
二、工作任务
1、掌握燃油供应系统拆装和检修
三、活动设计
教师将全班提成6组，每组拆装和检测一台电控发动机。建议教师对燃油供应系统进行拆装及检测示范，讲解电动油泵、喷油器、油压调节器等重要部件的结构及工作原理，引导学生按汽修厂的工作过程完毕燃油供应系统的拆装及检测，在完毕任务的过程中掌握燃油供应系统相关技能及知识。
四、重要实践知识
1、燃油供应系统拆装和检测
五、重要理论知识
1、燃油供应系统的结构、作用及工作原理
六、思考与练习
1、燃油系统的组成部件有哪些?
2、电动油泵的检测方法有哪些？
3、喷油器的检测方法有哪些？

模块三 电子控制系统

一、教学目的
最终目的：
掌握电子控制系统重要部件的检测及ECU电源电路的检测
促成目的：
1、 熟悉电子控制系统的检修。
2、 熟悉ECU电源电路及检测。
二、工作任务
1、掌握电子控制系统的检修。
2、掌握ECU电源电路的检测。
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解电子控制系统、ECU电源电路的结构及工作原理，然后进行检测示范，列出检测的内容。各组认真观测电子控制系统的结构及ECU电源电路的结构并按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放电子控制系统的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握电子控制系统、ECU电源电路的相关理论知识及技能。
四、重要实践知识
1、电子控制系统的检测。
2、ECU电源电路的检测。
五、重要理论知识
1、电子控制系统的结构、作用及工作原理。
2、ECU电源电路的识读。
六、思考与练习
1、简述电子控制系统的工作原理？

模块四 怠速控制系统

一、教学目的
最终目的：
掌握怠速控制系统的检测与维修
促成目的：
1、熟悉怠速控制系统的拆装和检修
二、工作任务
1、掌握怠速控制系统拆装和检修
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解怠速控制系统的结构、作用、工作原理及控制电路图，然后进行检测示范，列出检测的内容。各组认真观测怠速控制系统的结构及控制电路图并按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放电子控制系统的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握怠速控制系统的相关知识。
四、重要实践知识
1、怠速控制系统拆装和检测。
五、重要理论知识
1、怠速控制系统的结构、作用及工作原理。
2、怠速控制系统的控制电路图。
六、思考与练习
1、步进电机式怠速控制系统是如何工作的？
2、电子节气门电控发动机是如何控制怠速的？

模块五　传感器的检测

一、教学目的
最终目的：
掌握电控系统重要传感器的检测
促成目的：
1、熟悉电控系统重要传感器的拆装和检修
二、工作任务
1、掌握电控系统重要传感器拆装和检修
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解各重要传感器的结构、安装位置、作用、工作原理及电路图，然后进行检测示范，列出检测的内容。各组认真观测各传感器的结构及电路，按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放各传感器的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握各传感器的相关知识。
四、重要实践知识
1、电控系统重要传感器拆装和检测。
五、重要理论知识
1、电控系统重要传感器的结构、作用及工作原理。
六、思考与练习
1、空气流量传感器及进气压力传感器的信号电压过低对发动机工作有何影响？
2、如何按维修手册检修丰田卡罗拉曲轴位置传感器的故障？

模块六　执行器的检测

一、教学目的
最终目的：
掌握电控系统执行器的检测
促成目的：
1、熟悉电控系统执行器的拆装和检修
二、工作任务
1、掌握电控系统执行器拆装和检修
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解各重要执行器的结构、安装位置、作用、工作原理及电路图，然后进行检测示范，列出检测的内容。各组认真观测各执行器的结构及电路，按老师规定进行检测，并对检测结果进行维修判断，也可以播放各执行器的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握各执行器的相关知识及技能。
四、重要实践知识
1、电控系统执行器拆装和检测
五、重要理论知识
1、电控系统执行器的结构、作用及工作原理
六、思考与练习
1、如何按维修手册检修丰田卡罗拉VVT-i执行器的故障？

模块七　排放控制系统的拆装及检测

一、教学目的
最终目的：
能独立完毕排放控制系统的拆装及检测。
促成目的：
1、 熟悉碳罐电磁阀的拆装及检测。
2、 熟悉废气再循环阀的检测。
3、 熟悉三元催化器的拆装。
二、工作任务
1、掌握碳罐电磁阀的拆装及检测。
2、掌握废气再循环阀的检测。
3、掌握三元催化器的拆装。
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解排放控制系统的结构、安装位置、作用、工作原理及电路图，然后进行检测示范，列出检测的内容。各组认真观测排放控制系统的结构及电路，按老师规定进行检测，并对检测结果进行维修判断，也可以播放排放控制系统的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握排放控制系统的相关知识及技能。
四、重要实践知识
1、碳罐电磁阀的拆装及检测。
2、废气再循环阀的检测。
3、三元催化器的拆装。
五、重要理论知识
1、碳罐电磁阀的结构、作用、工作原理及控制电路。
2、废气再循环阀的结构、作用、工作原理及控制电路。
六、思考与练习
1、三元催化器堵塞对发动机工作有何影响？
2、哪些因素会影响废气再循环阀的工作效率？
模块八　自诊断系统的检测

一、教学目的
最终目的：
能运用自诊断系统进行故障诊断
促成目的：
1、 熟悉自诊断系统系统的作用、组成。
2、 熟悉自诊断系统系统的功能。
3、 熟悉OBD-II自诊断系统的功能及特点。
二、工作任务
掌握自诊断系统进行故障诊断
三、活动设计
教师将全班提成6组，每组检测一台电控发动机。教师先讲解自诊断系统的结构、作用、工作原理，然后进行检测示范，列出检测的内容。各组认真观测自诊断系统的结构及电路，按老师规定进行检测，也可以播放自诊断系统的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握自诊断系统的相关知识及技能。
四、重要实践知识
1、自诊断系统进行故障诊断的方法。
五、重要理论知识
1、自诊断系统的结构、作用及工作原理。
2、OBD-II自诊断系统的功能及特点。
六、思考与练习
1、人工读取和清除故障代码的方法有哪些？
2、如何用诊断仪读取和清除故障代码？

项目七 点火系统的检测

一、教学目的
最终目的：
掌握点火系统的检测及故障诊断
促成目的：
1、掌握传统点火系统、电子点火系统及电控点火系的基本结构、组成及工作原理。
2、掌握传统点火系统、电子点火系统及电控点火系的检测方法。
3、掌握点火系统的常见故障诊断和排除。
二、工作任务
1、分组对传统点火系统和电子点火系统的拆装。.
2、分组对传统点火系统和电子点火系统的检测,并掌握相关的检修操作方法
3、掌握点火系统的常见故障诊断和排除方法。
三、活动设计
本项目分为三个模块，完毕每个模块可到实训室分组进行。建议教师具体讲解各种类型点火系统的结构、工作原理并进行检测示范，播放点火系统检测及故障诊断的相关视频，规定学生按实际的工作过程完毕点火系统的检测及进行相应故障诊断，在完毕任务的过程中掌握点火系相关的理论知识及技能。
四、重要实践知识
1、传统点火系统和电子点火系统的拆装。
2、对传统点火系统和电子点火系统的检测的检测,并掌握相关的检修操作方法。
五、重要理论知识
1、掌握传统点火系统和电子点火系统的基本结构、组成及工作原理。
2、掌握传统点火系统和电子点火系统的检测方法
3、掌握点火系统的常见故障诊断和排除方法
六、思考与练习
1、点火系统的组成部件有哪些？
2、电控点火系统有哪些类型？
3、画出丰田卡罗拉发动机点火系统的控制电路？

模块一　传统点火系统的检修

一、教学目的
最终目的：
能独立完毕传统点火系统的检测
促成目的：
1、掌握传统点火系统的检测方法。
2、掌握传统点火系统各部件的检测和维护的方法。
二、工作任务
分组对传统点火系统重要部件进行检测
三、活动设计
教师将全班提成6组，每组配一台传统汽油机。教师先讲解传统点火系统的结构及工作原理，然后进行检测示范，列出检测的相关项目。各组认真观测传统点火系统的结构并按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放传统点火系的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握传统点火系的相关理论知识及技能。
四、重要实践知识
1、传统点火系统进行拆装、维护
2、传统点火系统各重要部件进行检测,并掌握相关的检修操作方法
五、重要理论知识
1、传统点火系统的结构组成及工作原理
2、传统点火系统的检测及检修方法
六、思考与练习
1、传统点火系的组成部件有哪些？
2、画出五菱发动机传统点火系的电路图。

模块二　电子点火系统的检修

一、教学目的
最终目的：
能独立完毕电子点火系统的检测
促成目的：
1、掌握电子点火系统的检测方法。
2、掌握电子点火系统各部件的检测和维护的方法。
二、工作任务
分组对电子点火系统重要部件进行检测,并掌握相关的检修操作方法
三、活动设计
教师将全班提成6组，每组配一台汽油机。教师先讲解电子点火系统的结构及工作原理，然后进行检测示范，列出检测的相关项目。各组认真观测电子点火系统的结构并按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放电子点火系的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握电子点火系的相关理论知识及技能。
四、重要实践知识
1、电子点火系统进行拆装、维护
2、电子点火系统各重要部件进行检测,并掌握相关的检修操作方法
五、重要理论知识
1、电子点火系统的结构组成及工作原理
2、电子点火系统的检测及检修方法
六、思考与练习
1、电子点火系的组成部件有哪些？
2、画出电子点火系的电路图。

模块三　电控点火系统的检修

一、教学目的
最终目的：
掌握电控点火系统的检修及常见故障诊断与排除
促成目的：
1、掌握电控点火系统常见故障诊断与排除。
2、掌握电控点火系统的检测方法。
二、工作任务
1、电控点火系统重要部件检测。
2、电控点火系统常见故障诊断。
三、活动设计
教师将全班提成6组，每组配一台电控发动机。教师先讲解电控点火系统的结构及工作原理，然后进行检测示范，列出检测的相关项目。各组认真观测电控点火系统的结构并按老师规定进行重要部件的检测，并对检测结果进行维修判断，也可以播放电控点火系的相关视频，按实际工作任务完毕相关检测，在完毕任务的过程中掌握电控点火系的相关理论知识及技能。教师设立点火系的故障，让各组进行故障诊断，写出诊断流程。
四、重要实践知识
１、掌握电控点火系的故障诊断。
２、掌握电控点火系重要部件检测。
五、重要理论知识
1、掌握电控点火系的结构及工作原理。
2、掌握电控点火系的重要部件的维修数据。
3、掌握电控点火系常见故障因素及诊断流程。
六、思考与练习
1、画出电控点火系故障的诊断流程图。
