专练9 磁场
1．(·浙江4月学考)物理学中自由落体规律、万有引力定律、静止点电荷之间互相作用规律和电流磁效应分别由不同物理学家探究发现，她们依次是( )
A．伽利略、牛顿、库仑和奥斯特
B．牛顿、安培、洛伦兹和奥斯特
C．伽利略、卡文迪许、库仑和安培
D．开普勒、伽利略、库仑和洛伦兹
2．下列各图中，用带箭头细实线表达通电直导线周边磁感线分布状况，其中对的是( )
3．(·绍兴一中期中)如图1所示，电磁炮是由电源、金属轨道、炮弹和电磁铁构成．当电源接通后，磁场对流过炮弹电流产生力作用，使炮弹获得极大发射速度．下列各俯视图中对的表达磁场B方向是( )
图1
4．(～浙江省杭州求是中学高二(上)期末)如图所示，电流强度为I一段通电直导线处在匀强磁场中，受到安培力为F.图中对的标示I和F方向是( )

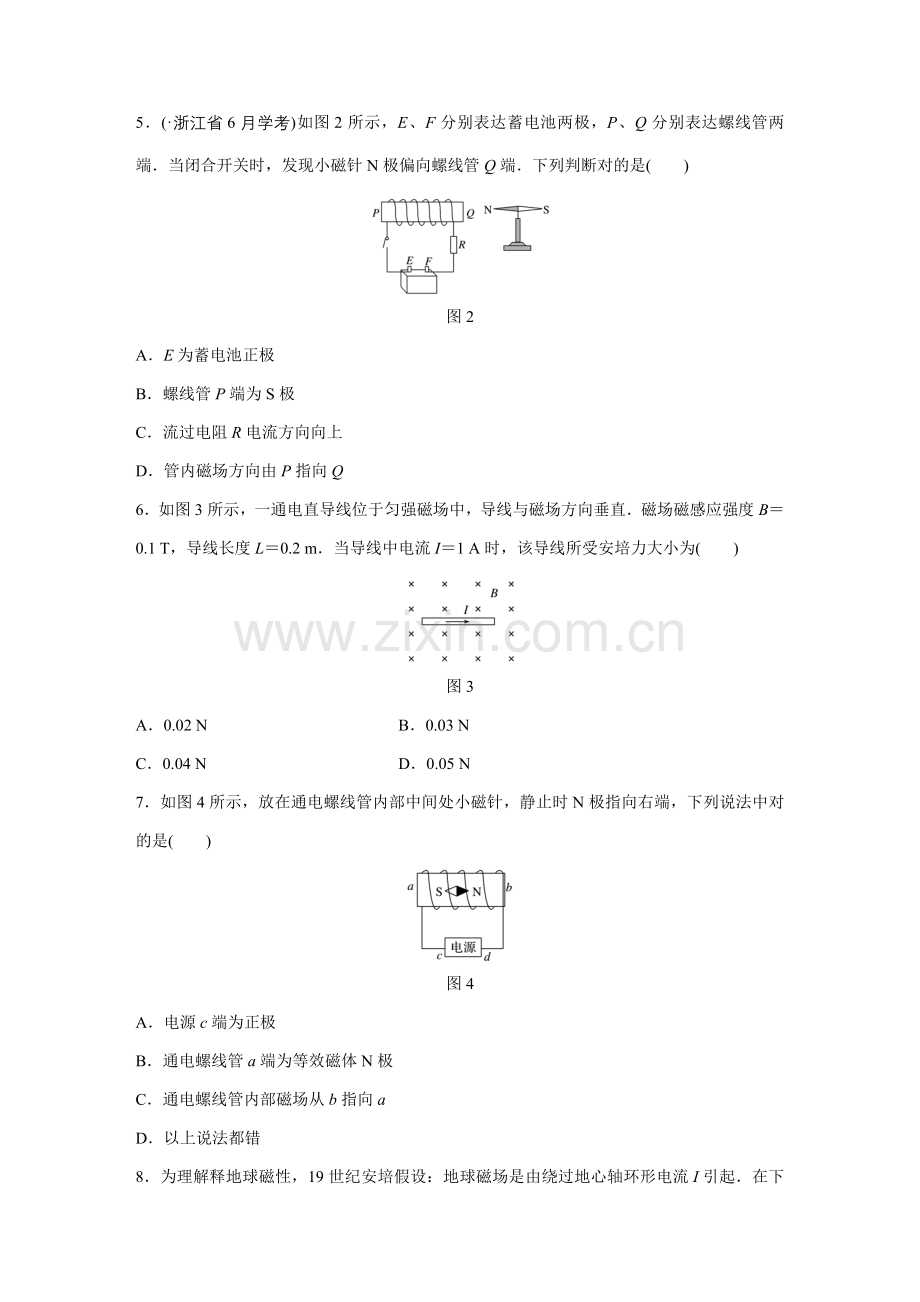

5．(·浙江省6月学考)如图2所示，E、F分别表达蓄电池两极，P、Q分别表达螺线管两端．当闭合开关时，发现小磁针N极偏向螺线管Q端．下列判断对的是( )
图2
A．E为蓄电池正极
B．螺线管P端为S极
C．流过电阻R电流方向向上
D．管内磁场方向由P指向Q
6．如图3所示，一通电直导线位于匀强磁场中，导线与磁场方向垂直．磁场磁感应强度B＝0.1 T，导线长度L＝0.2 m．当导线中电流I＝1 A时，该导线所受安培力大小为( )
图3
A．0.02 N B．0.03 N
C．0.04 N D．0.05 N
7．如图4所示，放在通电螺线管内部中间处小磁针，静止时N极指向右端，下列说法中对的是( )
图4
A．电源c端为正极
B．通电螺线管a端为等效磁体N极
C．通电螺线管内部磁场从b指向a
D．以上说法都错
8．为理解释地球磁性，19世纪安培假设：地球磁场是由绕过地心轴环形电流I引起．在下列四个图中，对的表达安培假设中环形电流方向是( )
9．如图5所示磁场中竖直放置两个面积相似闭合线圈S1(左)、S2(右)，由图可知穿过线圈S1、S2磁通量大小关系对的是( )
图5
A．穿过线圈S1磁通量比较大
B．穿过线圈S2磁通量比较大
C．穿过线圈S1、S2磁通量同样大
D．不能比较
10．如图6所示，在“研究影响通电导体所受磁场力因素”实验中，要使导体棒悬线摆角增大，如下操作可行是( )
图6
A．增大导体棒中电流
B．减少磁铁数量
C．颠倒磁铁磁极上下位置
D．变化导体棒中电流方向
11．带电粒子(重力不计)穿过饱和蒸汽时，在它走过途径上饱和蒸汽便凝成小液滴，从而显示了粒子径迹，这是云室原理，如图7所示是云室拍摄照片，云室中加了垂直于照片向外匀强磁场，图中Oa、Ob、Oc、Od是从O点发出四种粒子径迹，下列说法对的是( )
图7
A．四种粒子都带正电
B．四种粒子都带负电
C．打到a、b点粒子带正电
D．打到c、d点粒子带正电
12．教师在课堂上做了一种演示实验：装置如图8所示，在容器中心放一种圆柱形电极B，沿容器边沿内壁放一种圆环形电极A，把A和B分别与电源两极相连，然后在容器内放入液体，将该容器放在磁场中，液体就会旋转起来，王同窗回去后反复教师实验环节，但液体并没有旋转起来，导致这种现象因素也许是该同窗在实验过程中( )
图8
A．将磁铁磁极倒置了
B．将直流电源正负极接反了
C．使用液体为能导电饱和食盐溶液
D．使用电源为50 Hz低压交流电源
13．(·绍兴一中期中)如图9所示是电子射线管示意图，接通电源后，电子射线由阴极沿x轴方向射出．在荧光屏上会看到一条亮线．要使荧光屏上亮线向下(z轴负方向)偏转，在下列办法中可采用是( )
图9
A．加一磁场，磁场方向沿z轴负方向
B．加一磁场，磁场方向沿y轴正方向
C．加一电场，电场方向沿z轴负方向
D．加一电场，电场方向沿y轴正方向
14．如图10所示，在匀强磁场B区域中有一光滑斜面体，在斜面上放了一根长为L、质量为m导线，当通以如图方向电流I后，导线恰能保持静止，则磁感应强度B也许是( )
图10
A．B＝，方向竖直向下
B．B＝，方向水平向左
C．B＝，方向垂直斜面向下
D．B＝，方向垂直纸面向里
15．(·浙江1月五校联考)物理学家欧姆在探究通过导体电流和电压、电阻关系时，因无电源和电流表，运用金属在冷水和热水中产生电动势代替电源，用小磁针偏转检测电流，具体做法是：在地磁场作用下处在水安静止小磁针上方，平行于小磁针水平放置始终导线，当该导线中通有电流时，小磁针会发生偏转．某爱好研究小组在得知直线电流在某点产生磁场磁感应强度与通过直导线电流成正比对的结论后重现了该实验，她们发现：当通过导线电流为I1时，小磁针偏转了30°；当通过导线电流为I2时，小磁针偏转了60°，则下列说法中对的是( )
A．I2＝3I1 B．I2＝2I1
C．I2＝I1 D．I2＝I1
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
答案精析
1．A [自由落体规律是伽利略在推翻亚里士多德结识基本上进一步研究得出；万有引力定律是牛顿总结提出；静止点电荷之间互相作用规律由库仑得到，即库仑定律；电流磁效应是奥斯特实验所得．]
2．D 3.B 4.A
5．C [闭合开关，小磁针N极指向螺线管Q端，则Q端是S极，P端为N极，管内磁场方向由Q指向P，B、D错误；由安培定则可知从右往左看，螺线管中电流方向为顺时针方向，电池F为正极，流过电阻R电流方向向上，A错误，C对的．]
6．A [F＝BIL＝0.02 N，A对的．]
7．A [小磁针N极水平向右，可知螺线管内部磁场方向向右，依照右手螺旋定则知，电流在螺线管中方向从c到d，则c端为电源正极，选项A对的；依照安培定则可知通电螺线管a端为等效磁体S极，选项B错误；通电螺线管内部磁场从a指向b，选项C错误．]
8．B
9．A [线圈S1处磁感线密集，磁感应强度大；线圈S2处磁感线稀疏，磁感应强度小，由Φ＝BS可知，穿过线圈S1磁通量比较大，故选项A对的．]
10．A [导体棒悬线摆角增大，阐明安培力增大，由F＝BIL可知，选项A对的．]
11．D [由左手定则知打到a、b点粒子带负电，打到c、d点粒子带正电，D对的．]
12．D 13.B
14．B [磁场方向竖直向下时，安培力水平向左，导体棒还受到重力和支持力，依照平衡条件和安培力公式，有mgtan α＝BIL，解得B＝，选项A、C错误；磁场方向水平向左时，安培力竖直向上，有mg＝BIL，解得B＝，选项B对的；磁场方向垂直纸面向里，导体棒不受安培力作用，导体棒在重力和支持力作用下沿斜面匀加速滑下，不能保持静止，选项D错误．]
15．A [由题意知B＝KI，通电后小磁针偏转后重新平衡时，电流产生磁场磁感应强度与地磁场磁感应强度在小磁针方向合磁场方向沿着小磁针方向．如图所示：
tan 30°＝＝①
tan 60°＝＝②
由①②得：I2＝3I1.]
