2023年建筑力学模拟试题及答案.doc

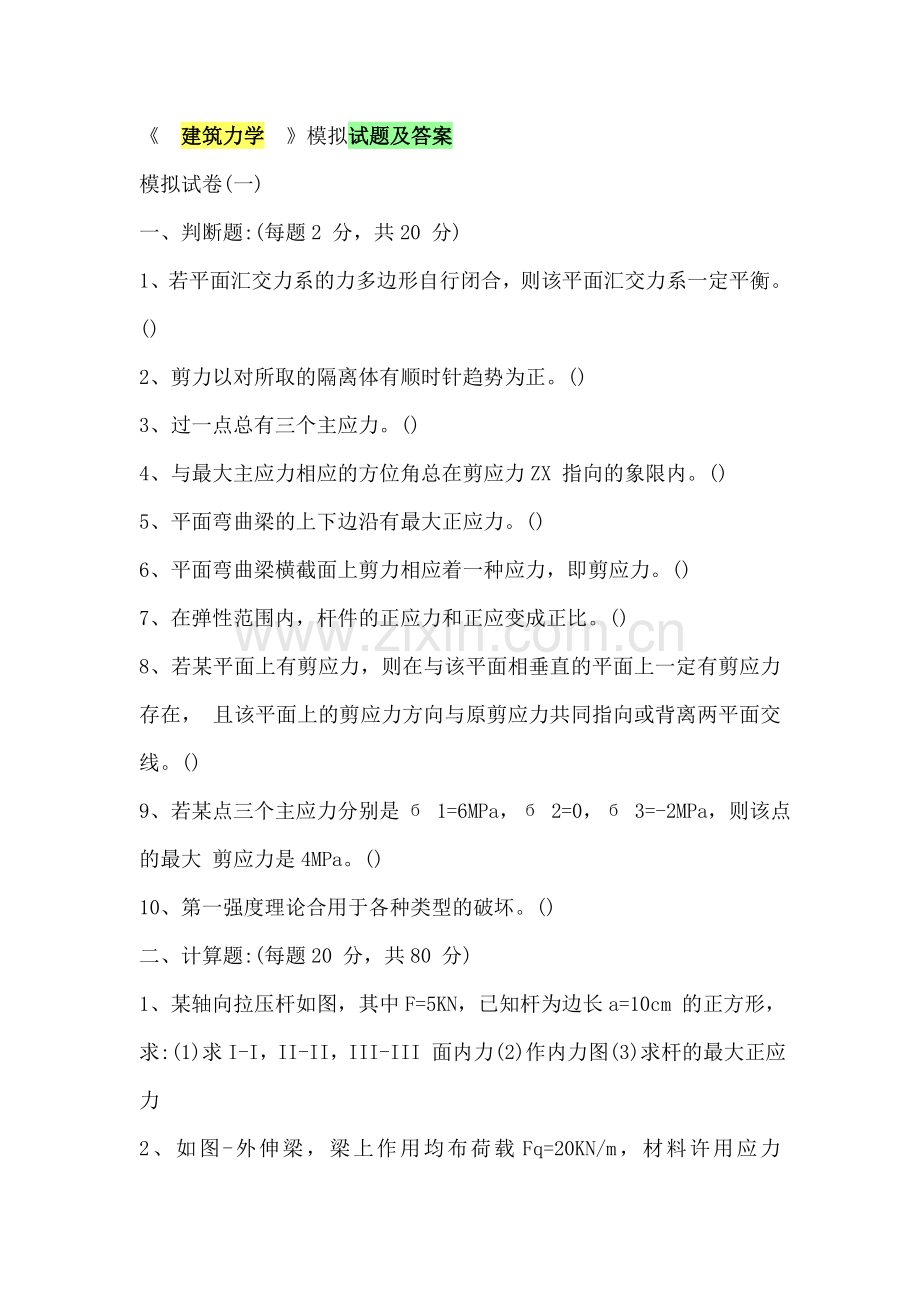

《 建筑力学 》模拟试题及答案
模拟试卷(一)
一、判断题:(每题2 分，共20 分)
1、若平面汇交力系的力多边形自行闭合，则该平面汇交力系一定平衡。()
2、剪力以对所取的隔离体有顺时针趋势为正。()
3、过一点总有三个主应力。()
4、与最大主应力相应的方位角总在剪应力ZX 指向的象限内。()
5、平面弯曲梁的上下边沿有最大正应力。()
6、平面弯曲梁横截面上剪力相应着一种应力，即剪应力。()
7、在弹性范围内，杆件的正应力和正应变成正比。()
8、若某平面上有剪应力，则在与该平面相垂直的平面上一定有剪应力存在， 且该平面上的剪应力方向与原剪应力共同指向或背离两平面交线。()
9、若某点三个主应力分别是б 1=6MPa，б 2=0，б 3=-2MPa，则该点的最大 剪应力是4MPa。()
10、第一强度理论合用于各种类型的破坏。()
二、计算题:(每题20 分，共80 分)
1、某轴向拉压杆如图，其中F=5KN，已知杆为边长a=10cm 的正方形， 求:(1)求I-I，II-II，III-III 面内力(2)作内力图(3)求杆的最大正应力

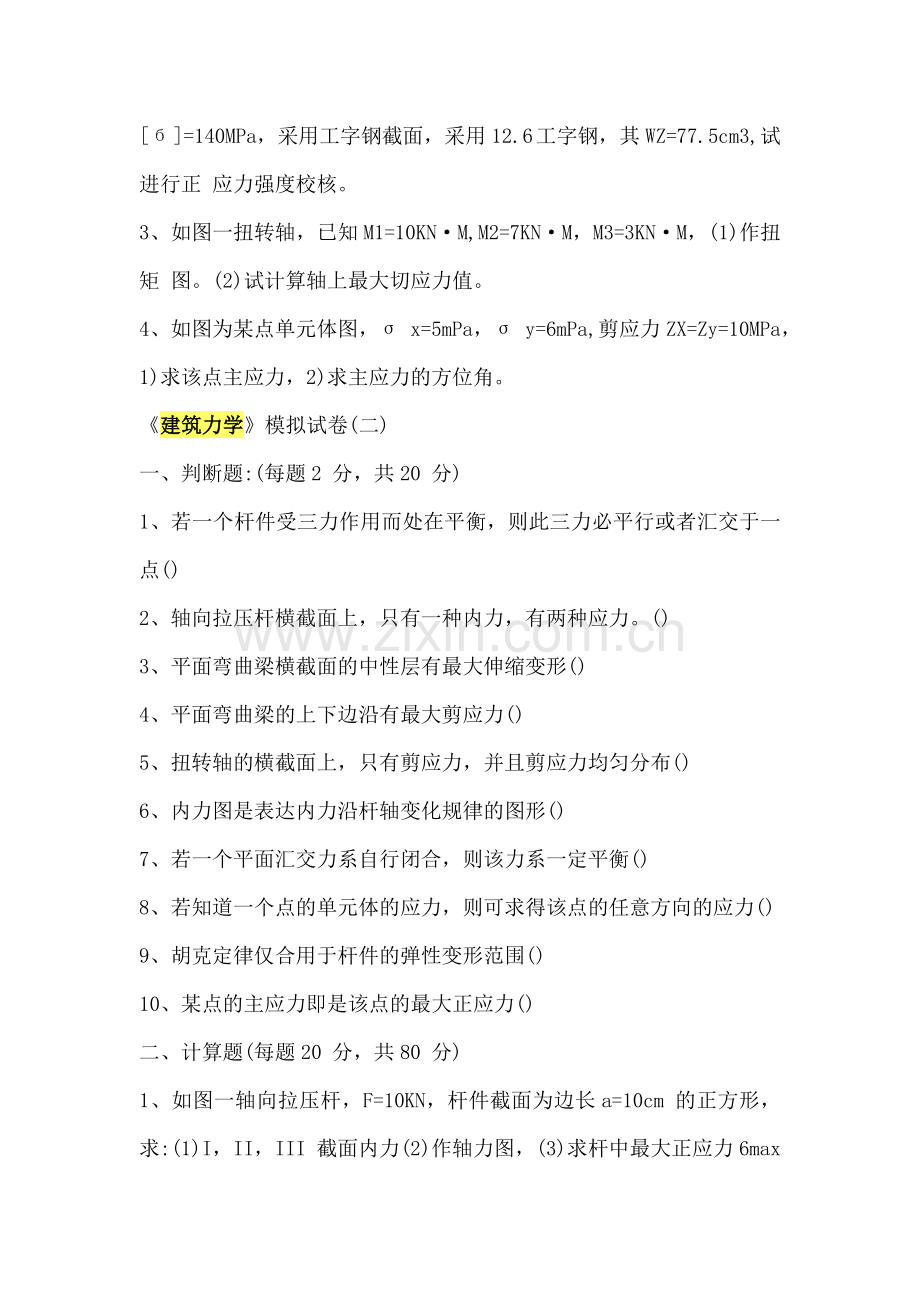

2、如图-外伸梁，梁上作用均布荷载Fq=20KN/m，材料许用应力 [б ]=140MPa，采用工字钢截面，采用12.6 工字钢，其WZ=77.5cm3,试进行正 应力强度校核。
3、如图一扭转轴，已知M1=10KN·M,M2=7KN·M，M3=3KN·M，(1)作扭矩 图。(2)试计算轴上最大切应力值。
4、如图为某点单元体图，σ x=5mPa，σ y=6mPa,剪应力ZX=Zy=10MPa， 1)求该点主应力，2)求主应力的方位角。
《建筑力学》模拟试卷(二)
一、判断题:(每题2 分，共20 分)
1、若一个杆件受三力作用而处在平衡，则此三力必平行或者汇交于一点()
2、轴向拉压杆横截面上，只有一种内力，有两种应力。()
3、平面弯曲梁横截面的中性层有最大伸缩变形()
4、平面弯曲梁的上下边沿有最大剪应力()
5、扭转轴的横截面上，只有剪应力，并且剪应力均匀分布()
6、内力图是表达内力沿杆轴变化规律的图形()
7、若一个平面汇交力系自行闭合，则该力系一定平衡()
8、若知道一个点的单元体的应力，则可求得该点的任意方向的应力()
9、胡克定律仅合用于杆件的弹性变形范围()
10、某点的主应力即是该点的最大正应力()
二、计算题(每题20 分，共80 分)
1、如图一轴向拉压杆，F=10KN，杆件截面为边长a=10cm 的正方形， 求:(1)I，II，III 截面内力(2)作轴力图，(3)求杆中最大正应力6max
2、如图 一扭转轴，杆轴为直径d=10cm 的实心圆截面，材料允许剪应力[Z]=20Mpa，容 许单位扭转角[θ ]=1.1O/m，剪切弹性模量G=80Gpa，求:(1)作扭矩图(2)作强 度校核(3)作刚度校核
3、如图一平面弯曲梁，长度l=2m，a=0.2m,Fq=10KN/M,F=200KN,材料的容 许正应力[σ ]=160Mpa，允许剪应力[z]=100Mpa，采用25b 工字钢，已知25b 工 字钢的系数:WZ=42.3cm3，Iz/Sz=21.3cm，b=1cm，(1)作弯矩图，剪力图，(2) 进行正应力和剪应力强度校核。
4、如图为一点单元体图，其中σ x=5Mpa，σ y=10Mpa，Zx=Zy=3Mpa，求а =30ο 和а =-30ο 的方位上的正应力。
《建筑力学》模拟试卷(三)
一、判断题(每题2 分，共20 分)
1、若平面汇交力系的力多边形自行闭合，则该平面汇交力系一定平衡。()
2、剪力以对所取的隔离体有顺时针趋势为正。()
3、过一点总有三个主应力。()
4、某点处在纯剪切状态，剪应力τ =20MPa，则该点的主应力是20MPa。()
5、平面弯曲梁的上下边沿有最大正应力。()
6、平面弯曲梁横截面上剪力相应着一种应力，即剪应力。()
7、在弹性范围内，杆件的正应力和正应变成正比。()
8、若某平面上有剪应力，则在与该平面相垂直的平面上一定有剪应力存在， 且该平面上的剪应力方向与原剪应力共同指向或背离两平面交线。()
9、若某点三个主应力分别是б 1=6MPa，б 2=0，б 3=-2MPa，则该点的最大 剪应力是4MPa。()
10、第一强度理论合用于各种类型的破坏。()
二、计算题:(每题20 分，共80 分)
1、某轴向拉压杆如图，其中F=5KN，已知杆为边长a=10cm 的正方形，(1) 求I-I，II-II，III-III 面内力(2)作内力图(3)求杆的最大正应力。
2、如图-外伸梁，梁上作用均布荷载Fq=20KN/m，材料许用应力 [б ]=140MPa，采用工字钢截面，采用12.6 工字钢，其WZ=77.5cm3, (1)画内力图;(2)试进行正应力强度校核。
3、如图一扭转轴，已知外力偶M1=3KN·m,M2=2KN·m，M3=1KN·m，(1)作 扭矩图。(2)试计算轴上最大切应力值。
4、作出图示结构的弯矩和剪力图: F=30KN3m3m4、如图为某点单元体图，σ x=5MPa，σ y=6MPa,剪应力 X=y=10MPa， 1)求该点主应力，2)求主应力的方位角。
《建筑力学》模拟试卷(四)
一、判断题(每题2 分，共20 分)
1、若一个杆件受三力作用而处在平衡，则此三力必平行或者汇交于一点。 ()
2、某点处在纯剪切状态，剪应力τ =30MPa，则该点的主应力是30MPa。()
3、平面弯曲梁横截面的中性层有最大伸缩变形。()
4、平面弯曲梁的上下边沿有最大剪应力。()
5、扭转轴的横截面上，只有剪应力，并且剪应力均匀分布。()
6、内力图是表达内力沿杆轴变化规律的图形。()
7、若一个平面汇交力系自行闭合，则该力系一定平衡。()
8、若知道一个点的单元体的应力，则可求得该点的任意方向的应力。()
9、胡克定律仅合用于杆件的弹性变形范围。()
10、某点的三个主应力是30MP，0，-20MP，则该点的最大剪应力是30MP。 ()
二、计算题(每题20 分，共80 分)
1、如图一轴向拉压杆，F=20KN，杆件截面为边长a=10cm 的正方形， 求:(1)I，II，III 截面内力。(2)作轴力图。(3)求杆中最大正应力σ max。 2、如图一扭转轴，杆轴为直径d=10cm 的实心圆截面，材料允许剪应力 []=20Mpa，允许单位扭转角[θ ]=1.1O/m，剪切弹性模量G=80Gpa，求:(1)作扭 矩图(2)作强度校核(3)作刚度校核。
3、如图一平面弯曲梁，长度l=4m，q=20KN/m,材料的允许正应力 [σ ]=160Mpa，允许剪应力[]=100Mpa，杆件截面为 b×h=200mm×400mm 的矩形。 (1)作弯矩图，剪力图(2)进行正应力和剪应力强度校核。
4、作出图示结构的弯矩和剪力图: F=20KN3m3m5、如图为一点单元体图，其中σ x=5Mpa，σ y=10MPa， x=y=3MPa，求а =30ο 和а =-30ο 的方位上的正应力。
《建筑力学》模拟试卷(五)
一、判断题(每题1.5 分，共15 分)
1、几何不变体系一定是静定结构。()
2、两个刚片构成一个几何不变体系的最少约束数目是3 个。()
3、图乘法只合用于直杆。()
4、静定结构在支座位移时，结构不会产生内力。()
5、力法是以原结构的位移为条件列协调方程的。()
6、力矩分派法是位移法基础上的一种近似法。()
7、按照合理拱轴设计的拱，其横截面上弯矩为零。()
8、影响线的意义和内力图的意义完全一致。()
9、欧拉公式合用于任意杆件求稳定力。
10、超静定结构在支座位移时，结构不会产生内力。()
二、简答题(每题5 分，共10 分)
1、静定结构和超静定结构有何区别?
2、什么是拱的合理拱轴?
三、分析判断题:判断下列结构的几何属性(每题5 分，共10 分)
四、对下列结构分别用位移法计算，判断出基本求知量,画出其基本结构 (每题5 分，共10 分)
五、计算题(每题11 分，共55 分。)
1、计算图示结构内力，画弯矩图
2、计算图示结构内力，画弯矩图
3、计算图示结构内力，画弯矩图
4、求作图示梁上C 点弯矩影响线，剪力影响线
5、求图示结构的临界压力，l=6m，D=100mm，E=2GPa。
《建筑力学》模拟试卷(六)
一、判断题(每题2 分，共20 分)
1、图乘法合用于任意的杆系结构求位移。()
2、超定结构和静定结构同样，温度变化、支位移都将超定结构上引起内力。 ()
3、在杆系结构中，将一刚性结点换成一单铰相称于去掉一个约束。()
4、杆系结构中增长或拆除二元体不会改变体系的几何属性。()
5、力法是以原结构拆除约束处的位移为条件，来列方程的。()
6、位移法是以附加约束处的位移为条件列方程的。()
7、力矩分派法是位移法基础上的一种近似法。()
8、运用对称性计算结构内力的前提是结构必须是对称的。()
9、不同量值有不同的最不利荷载位置。()
10、欧拉公式合用于任意杆件求稳定力。()
二、判断下列结构的几何属性(每题5 分，共10 分)
三、对下列结构分别用位移法计算，判断其基本未知量，画出其基本结构 (每题5 分，共10 分)
四、计算题(每题10 分，共60 分)
1、求结构的内力，画弯矩图。 q=20KN/m10m
2、已知a=6m，Fq=10KN/m,求结构的内力，画弯矩图。
3、求下列结构内力，作弯矩图。
4、求图示结构内力，杆件刚度为EI。
5、求作图示梁上C 点弯矩影响线，剪力影响线
6、如图，两端铰与的压杆，其截面为，的圆杆，长,,试求临界稳定力

Pcr05 级工程造价《建筑力学》A 卷

一、√√×√√√√× 二、1、FN1=5，FN2=-10，FN3=-252、1)略;2)满足强度规定。 3、1)略 2)，正应力满足。 ，剪应力满足规定。 4、

05 造价《建筑力学》B 卷
一、√√√√√√√√√× 二、1、FN1=5，FN2=-10，FN3=-252、1)略 2)，满足正应力强度条件。 3、1)略 2) 4、略 模拟试卷一答案 一、√√√√√×√√√× 二、1、F1=5KN，F2=-10KN，F3=25KN σ max=2.5MP2、，满足强度条件。 3、 4、 σ 1=15.51σ 3=-4.51a0=87.10a0=2.90 模拟试卷二答案 一、√×√√√√√ 二、1、F1=5KN，F2=-10KN，F3=25KN σ max=2.5MP2、(2)，满足强度规定。 (3)，满足刚度条件。 3、(1)、Mmax=45KN.M (2),满足规定. ,满足强度规定. 4、 σ 30=3.65,σ -30=8.85

模拟试卷三答案 一、√√√√√√√√√× 二、1、F1=5KN，F2=-10KN，F3=25KN σ max=2.5MP2、满足强度规定。 3、 4、Mmax=45KN.M,MA=MB=05、 σ 1=15.51σ 3=-4.51a0=87.10a0=2.90

模拟试卷四答案 一、√√×√√√√× 二、1、F1=20KN，F2=-40KN，F3=100KN σ max=10MP2、(2)，满足强度规定。 (3)，满足刚度条件。 3(2)、 4、Mmax=30KN.M,MA=MB=05、 σ 1=15.51σ 3=-4.51a0=87.10a0=2.90

模拟试卷五答案 一、×√√√√√√× 二、略 三、没有多余联系的几何不变体系。 五、1、MA=20(上)，MB=20(上) 2、(1)分派系数:η 1=η 3=0.388 η 2=0.224 (2)剪力:Q1=Q3=46.6KNQ2=26.8KN (3)M1=46.6h=M3,M2=32.2h

模拟试卷六答案 一、×√√√×√√√×
