26标幺值.pptx

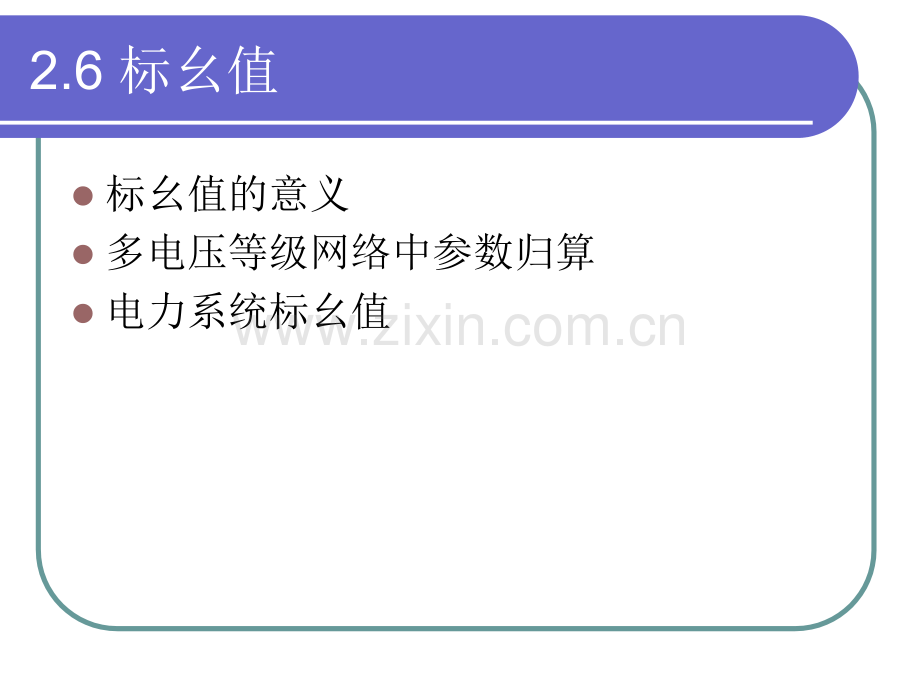

2.6 标幺值l标幺值的意义l多电压等级网络中参数归算l电力系统标幺值2.6.0标幺值的意义l电力系统面临的实际问题：多电压等级l多电压级网络的求解方法1.将参数归算到某一电压级2.全网使用标幺值l标幺值的概念：l标幺值为相对值，无单位；l区别于有名单位制（用实际有名单位表示物理量的方法）。l标幺值=实际值/基准值，（同单位运算）。l标幺值能清楚地表示出电量偏离正常值的水平，在电力系统计算中，主要采用标幺制。2.6.1多电压等级网络中参数归算l即将元件参数归算到某一指定电压级的计算。l基本思路：l选定基准级；l参数归算；l分析计算；l反归算。2.6.1多电压等级网络中参数归算l如何选基准级？l可任选；l常选元件多的电压等级；l常根据分析计算需要选。l如何进行参数归算？l依据变压器参数归算原理：归算前后功率不变。归算公式（2-109）。2.6.1多电压等级网络中参数归算l归算公式（2-109）说明：l式中变比为靠近基准级一侧的电压与靠近归算侧电压的比值。l可精确归算：使用实际变比；l可近似归算：变比取各电压等级额定电压的平均值之比。l例2-62.6.2电力系统标幺值l电力系统中各种量都有标幺值。l电力系统基准值的选取原则l有名值到标幺值的归算l标幺值到标幺值的归算电力系统基准值的选取原则l要求基准值与有名值同单位l全系统只有一套基准值l一般取额定值为基准值l电压、电流、阻抗和功率的基准值满足电路的基本关系(只要选中两个即可求得其它):电力系统基准值的选取原则l电力系统分析中，多涉及对称三相电路的计算。计算时多采用线电压、线电流（相电流）、三相功率和一相等值电抗。有关系：l同单相电路一样，应使各基准值之间的关系与其有名值间的关系具有相同的方程：l如此在标幺制中有：电力系统基准值的选取原则l功率基准的选取l取节点总功率l取整数，如100、1000l电压基准的选取l取基准级的额定电压（只有一个电压基准？！）l多级电压运算中常取多个电压基准（？需要求出各电压级的基准电压？可使计算简化！）l其它基准由此求得。（怎么求？2-114,2-115）多级电压运算要取各个电压级电压基准l原因分析（2-113）l实用计算中，取标幺值计算步骤：l取系统基准容量SB,基准级基准电压，计算（或取定）各电压级基准电压值；l直接将有名值带入公式（2-116）得到个参数标幺值。（无需变比计算！）l例2-8标幺值到标幺值的归算l许多设备铭牌参数为标幺值。l比如发电机和变压器，是以自己的额定容量和额定电压为基准值，确定的阻抗标幺值。l阻抗归算方法（2-118）l变压器、发电机、线路的参数标幺值归算公式（2-119）。精确归算与近似归算l精确归算中l非基准级的电压基准，要依据变比从基准级计算得到。l近似计算中l非基准级的电压基准，取各电压级的额定电压。（不按实际变比计算）l电抗器除外。电抗器的参数归算电抗器：已知参数阻抗百分数电抗器：已知参数阻抗百分数XR%VR（N）额定电压，）额定电压，IR（N）额定电流）额定电流 l理解电抗百分数：基值基值电抗器的参数归算l计算公式其它问题l环网中标幺值的计算环网中标幺值的计算l方法方法1：近似方式：近似方式变压器取平均额定电压变压器取平均额定电压 VBI=10.5KV，VBII=115KV，VBIII=230KV可以用在短路电流计算或工程要求精度不高的计算。可以用在短路电流计算或工程要求精度不高的计算。l方法方法2：取定基值为网络的额定值：取定基值为网络的额定值 即：即：VBI=10KV，VBII=110KV，VBIII=220KVl具有非标准变比变压器的多级电压网络的标幺值计算具有非标准变比变压器的多级电压网络的标幺值计算l依据需要选择精确计算方法。依据需要选择精确计算方法。
