2023全国中考物理真题汇编 电流和电路 （精校版）
第一节 摩擦起电
一．选择题
1．（2023·福建）如图1所示的“吸引现象”由静电引起的是（　C　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引 C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
图1 图2
2.（2023·安徽）带电体之间的静电力是通过电场产生的．如图2所示，两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力；A处在B激发的电场中，就受到了由B指向A的作用力．关于B带电体受到的静电力，下列分析对的的是（　A　）
A．B处在A激发的电场中，就受到了由A指向B的作用力
B．B处在自身激发的电场中，就受到了由A指向B的作用力
C．A处在B激发的电场中，就对B产生了由B指向A的作用力
D．A处在自身激发的电场中，就对B产生了由B指向A的作用力
3.（2023·咸宁）塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的因素与其相同的是（　B　）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上 D．两个铅杆底面削平挤压后能“粘”在一起
4.（2023·常州）与丝绸摩掠过的玻璃棒带正电荷，这是由于摩擦使得（　A　）
A．电子从玻璃棒转移到丝绸 B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒 D．原子核从丝绸转移到玻璃棒
5.（2023·苏州）关于粒子和宇宙，下列说法对的的是（　C　）
A．摩擦起电可以产生电子 B．原子核是由质子和电子组成的
C．光年是长度单位 D．宇宙中天体的位置是恒定不变的
6.（2023·株洲）摩擦起电不是发明了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开，用毛皮摩掠过的橡胶棒带负电，是由于（　A　）
A．电子从毛皮转移到了橡胶棒 B．电子从橡胶棒转移到了毛皮
C．质子从毛皮转移到了橡胶棒 D．质子从橡胶棒转移到了毛皮

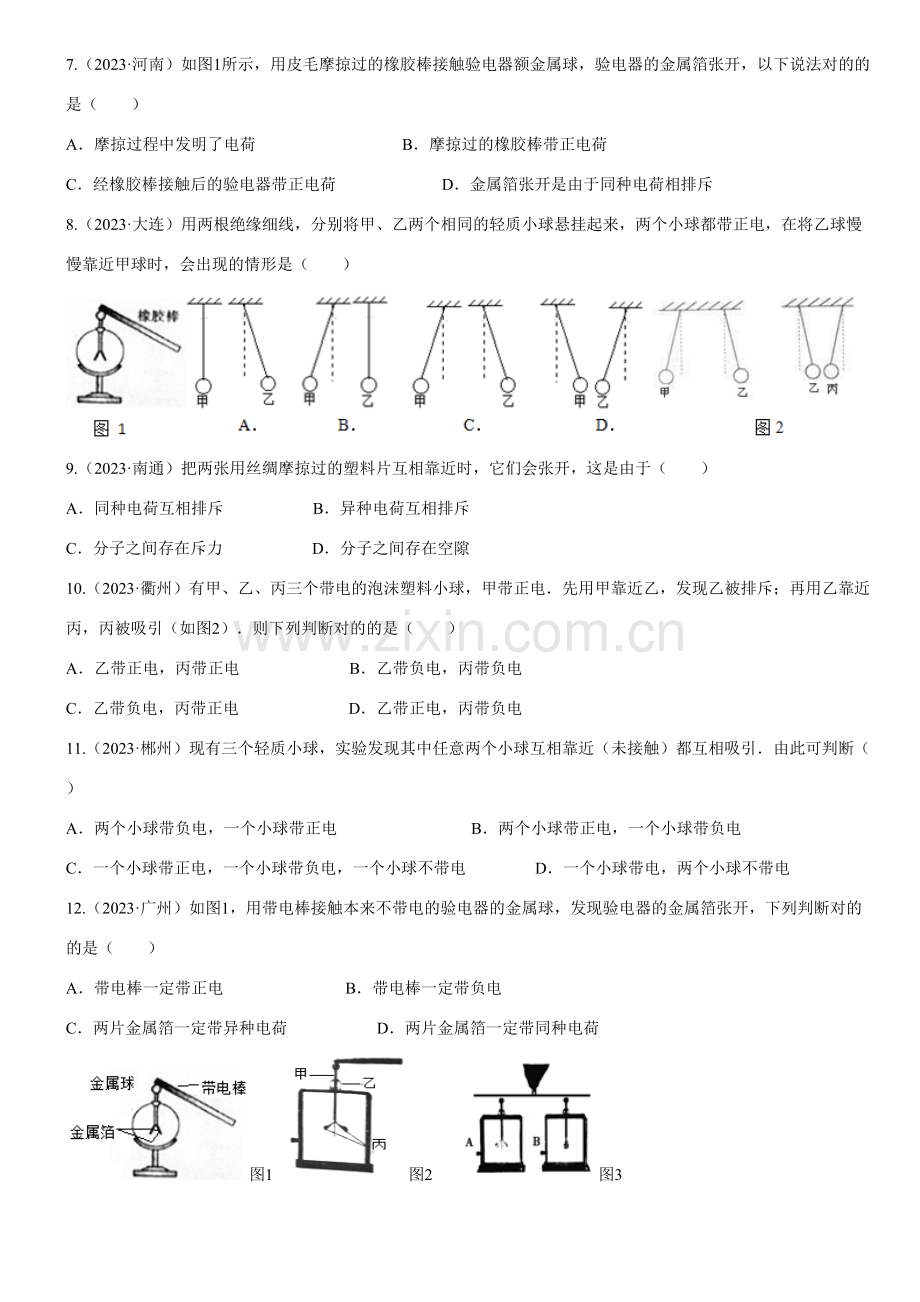

7.（2023·河南）如图1所示，用皮毛摩掠过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法对的的是（　　）
A．摩掠过程中发明了电荷 B．摩掠过的橡胶棒带正电荷
C．经橡胶棒接触后的验电器带正电荷 D．金属箔张开是由于同种电荷相排斥
8.（2023·大连）用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（　　）

9.（2023·南通）把两张用丝绸摩掠过的塑料片互相靠近时，它们会张开，这是由于（　　）
A．同种电荷互相排斥 B．异种电荷互相排斥
C．分子之间存在斥力 D．分子之间存在空隙
10.（2023·衢州）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图2）．则下列判断对的的是（　　）
A．乙带正电，丙带正电 B．乙带负电，丙带负电
C．乙带负电，丙带正电 D．乙带正电，丙带负电
11.（2023·郴州）现有三个轻质小球，实验发现其中任意两个小球互相靠近（未接触）都互相吸引．由此可判断（　　）
A．两个小球带负电，一个小球带正电 B．两个小球带正电，一个小球带负电
C．一个小球带正电，一个小球带负电，一个小球不带电 D．一个小球带电，两个小球不带电
12.（2023·广州）如图1，用带电棒接触本来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断对的的是（　　）
A．带电棒一定带正电 B．带电棒一定带负电
C．两片金属箔一定带异种电荷 D．两片金属箔一定带同种电荷
图1 图2 图3
13.（2023·营口）如图2所示，用毛皮摩掠过的橡胶棒取接触验电器金属球，发现验电器的箔片张开，下列说法错误的是（　　）
A．摩擦起电的实质是电子的转移 B．箔片张开是由于同种电荷互相排斥
C．箔片张开说明橡胶棒带电 D．验电器的乙部件必须是导体
14.（2023·常德）如图3所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不对的的是（　　）
A．A金属箔张角变小，说明它得到电子 B．B金属箔张角变大，说明两金属箔带上同种电荷
C．自由电子从B向A定向移动，形成瞬间电流 D．正电荷从A向B定向移动，形成瞬间电流
15.（2023·北京）下列物品中，通常情况下属于导体的是（　　）
A．玻璃杯 B．陶瓷碗 C．铁锅 D．塑料勺
16.（2023·乐山）下列物品中，通常情况下属于导体的是（　　）
A．不锈钢汤匙 B．运动鞋的橡胶底 C．玻璃杯 D．塑料直尺
17.（2023·桂林）通常情况下，以下物体属于导体的是（　　）
A．铁丝 B．木块 C．陶瓷碗 D．橡胶轮胎
18.（2023·广西）下列物品中，通常情况下属于导体的是（　　）
A．橡胶 B．金属小刀 C．塑料刻度尺 D．木制三角板
19.（2023·菏泽）下列物品中，通常情况下属于导体的是（　　）
A．玻璃杯 B．不锈钢锅 C．陶瓷碗 D．干木棒
20.（2023·毕节）下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．橡皮擦 C．钢尺 D．塑料笔杆
21.（2023·宜昌）下列每组物体在通常情况下都是绝缘体的是（　　）
A．硬币、陶瓷罐 B．铅笔芯、刻度尺 C．玻璃棒，橡胶棒 D．人体、大地
22.（2023·聊城）下列材料中，属于绝缘体的是（　　）
A．金属 B．橡胶 C．人体 D．食盐水溶液
23.（2023·呼和浩特）关于导体和绝缘体，下列说法对的的是（　　）
A．绝缘体对电流的阻碍作用大，但可以带电 B．金属可以导电的因素是由于金属里面的电子都能自由移动
C．可以导电的物体叫导体，不能导电的物体叫绝缘体 D．绝缘体不能导电的因素是由于绝缘体内没有电子
24.（ 2023·扬州）在下列三个小实验中．
如图1甲所示，用带电塑料棒靠近不带电的铝箔条一端时，铝箔条会向塑料棒偏转，因素是 带电体具有吸引轻小物体的性质 ；如图乙所示，将一薄塑料片水平插入磁铁和回形针之间，回形针  不会 （会/不会）落下来；如图丙所示，将矿泉水瓶注满水并盖紧瓶盖，在a、b、c处开小孔（a和b在同一水平面上），只有  c 孔有水喷出．
25.（ 2023·泰州）用塑料棒摩擦毛衣，塑料棒可以吸引纸屑，说明带电体具有 吸引轻小物体 的性质，假如用摩掠过的塑料棒接触验电器金属小球（如图2所示），验电器的金属箔片张开，这是由于箔片带 同 （同/异）种电荷互相排斥，摩擦起电的实质是 电子 在物质间转移．

图1 图2 图3
26.（2023·威海）丝绸摩掠过的玻璃棒带正电，是由于玻璃棒在摩擦的过程中 失去 电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其因素是 同种电荷互相排斥 ．
27.（2023·六盘水）丝绸与玻璃棒摩擦，丝绸会带 负 电荷，假如将丝绸与一个负电荷的轻质小球靠近，它们之间会互相 排斥 （选填“吸引”或“排斥”）．
28.（2023·牡丹江）将两个充气后的气球用丝线悬挂起来，让它们碰在一起，再用毛织品分别摩擦两个气球相接触的部分，放开气球后观测到的现象是 两个气球互相排斥 ，因素是 和毛织品互相摩擦的两个气球带同种电荷，同种电荷互相排斥 ．
29．（2023·兰州）用毛皮摩掠过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器 得到 （选填“得到”或“失去”）电子，所带的 负 （选填“正”或“负”）电荷增多的缘故．
30.（2023·河池）将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被 吸引 ，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为 电 能和内能．
31.（2023·绥化）在干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，这是用 摩擦 的方法使物体带电，带电体具有 吸引轻小物体 的性质．
32.（2023·天水）用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带 正 电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带 正 电．
33.（2023·安徽）摩擦起电事实上是电子在物体之间的转移．与丝绸摩掠过的玻璃棒带正电，是由于在摩掠过程中玻璃棒 失去 了电子（选填“得到”或“失去”）．
34.（2023·江西）如图3所示，是部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的 梳子 摩擦最容易起电，且它们摩擦后毛皮带 正 电．（选填“正”或“负”）．
35.（2023·庆阳）如图1所示是在中国科技馆一位同学在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了 同种 （选填“同种”或“异种”）电荷，因而竖起张开．

图1 图2 图3
36.（2023·淮安）将塑料绳的一端扎紧，另一端尽也许撕成更多的细丝，用干燥的手从上向下捋几下，观测到如图2所示的现象，这是由于塑料丝带上了 同种 电荷，彼此互相排斥；使塑料丝带电的实质是 电子 在物体间发生了转移．
37.（2023·齐齐哈尔）科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图1所示，这是由于头发丝带 同种 （选填“同种”或“异种”）电荷而互相 排斥 的结果．
38.（2023·昆明）用毛皮摩掠过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带 负 电．该小球之所以带这种性质的电荷，是由于它 得到 了电子（填“得到”或“失去”）．
39.（2023·湘潭）如图，验电器是检测物体是否带 电 （选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，金属箔就会张开，是由于两个金属箔片带有 同种 （选填“同种”或“异种”）电荷，互相 排斥 （选填“吸引”或“排斥”）．
第二节 电流和电路
一 选择题
1．（ 2023·长春）下列用电器中，没有用到电流的热效应工作的是（　B　）
A．电暖气 B．电风扇 C．电熨斗 D．电饭锅
2.（ 2023·青岛）第一个发现“电流磁效应”的科学家是（　D　）
A．法拉第 B．安培 C．牛顿 D．奥斯特
3. （ 2023·大连）下列措施中，属于运用电流热效应的是（　B　）
A．电视机的后盖有很多孔 B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗 D．电脑的主机中安装微型风扇
4. （ 2023·菏泽）下列用电器中，运用电流热效应工作的是（　A　）

5. （ 2023·牡丹江）下列用电器运用电流的热效应工作的是（　D　）

6. （ 2023·怀化）下列用电器属于运用电流热效应工作的是（　A　）
A．电饭锅 B．电风扇 C．计算机 D．电视机
7. （ 2023·北京）下列家用电器中，将电流热效应作为工作原理的是（　B　）
A．电视机 B．电热水器 C．抽油烟机 D．电冰箱
8. （ 2023·六盘水）下列用电器中是运用电流热效应工作的是（　A　）
A．电饭锅 B．洗衣机 C．电冰箱 D．电视机
9. （ 2023·临沂）如图所示的几种器件，工作时应用了电磁感应现象的是  （　B　）

10. （ 2023·来宾）如图所示的家用电器中，运用电流热效应工作的是（　C　）
图1
11. （ 2023·乌鲁木齐）下列家用电器中，工作电流最小的是（　D　）
A．空调器 B．洗衣机 C．微波炉 D．电子钟
12. （ 2023·哈尔滨）如上图1所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的因素也许是（　C　）
A．滑动变阻器断路 B．滑动变阻器短路 C．灯泡L2短路 D．灯泡L2断路
13. （ 2023·柳州）如图所示的电路中，开关S闭合后，两个灯泡都发光的是（　B　）
图1
14. （ 2023·黄石）如上图1所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则 （　C　）
A．只有灯泡L1熄灭 B．三只灯泡均熄灭
C．灯泡L2、L3熄灭，L1更明亮 D．灯泡L3熄灭，L1、L2均更明亮
15. （ 2023·枣庄）如图所示，与实物一致的电路图是（　B　）

16. （ 2023·青岛）（多选）下列关于物理概念的说法对的的是（　AB　）
A．电荷的定向移动形成电流 B．光从空气斜射入水中时，折射角小于入射角
C．物体所受摩擦力的方向总是与它运动的方向相反 D．物体吸取热量，内能一定增长，温度一定升高
二 填空、作图题
17. （ 2023·枣庄）如图1，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观测电压表的接线情况和指针偏转可知：锌片是盐水电池的 负 极，电池的电压为 0.6 V．
18. （ 2023·淮安）为避免点燃烟花导致人员伤害．小明设计了烟花定期自动点火装置，原理如图2所示．装置中的点火器有电流通过时，就会自动点燃烟花，定期器控制点火时间．为完善设计方案，还需要在 a （选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定期器在电路中应处在 通路 状态，目的是 进行倒计时，避免点燃烟花导致人员伤害 ．

图1 图2 图3
19. （ 2023·绥化）如图3是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．
答案：
20. （ 2023·百色）在图中用笔画线表达导线把电路元件连接起来，规定L1和L2并联，滑动变阻器能控制两只灯泡的亮度．
答案：
21. （ 2023·黔东南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，规定最多只能用五根导线．
答案：
22. （ 2023·贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．
规定：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择．
答案：
23. （ 2023·扬州）如图，使用笔画线代替导线完毕电路．规定：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．
答案：
24. （ 2023·兰州）根据电路图，以笔画线代替导线连接实物电路．
答案：
第三节 串联和并联
一 选择题
1．（ 2023·盐城）电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图1所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法对的的是（　A　）
A．“隔电电阻”大于“人体电阻” B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联
2.（ 2023·呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（　C　）
图1
3. （ 2023·兰州）某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合规定的是（　A　）

4. （ 2023·成都）小聪观测家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断对的的是（　B　）
A．一定是串联 B．一定是并联 C．有时是串联，有时是并联 D．不能判断是串联还是并联
5. （ 2023·绥化）下列电路中，属于并联电路的是（　A　）

6. （ 2023·随州）图1甲是小明的插线板，他发现开关控制着对指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的插孔仍然有电．他据此画出了开关、指示灯（带保护电阻）、插孔与火线、零线的连接电路原理图（如图1乙）．以下说法对的的是（　B　）
A．图乙中的指示灯和保护电阻是并联关系 B．指示灯（带保护电阻）与插孔是并联关系
C．指示灯（带保护电阻）与开关是并联关系 D．图甲中插孔之间是串联关系
7. （ 2023·宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（　D　）
A．两灯亮度不同 B．两灯两端的电压相等
C．通过两灯的电流相等 D．通过两灯的电流不相等
8. （ 2023·德州）小强把台灯的插头插在如右图所示的插座上，插座上有一个开关S1和一个指示灯L1（相称于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表达．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；假如指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合规定的是（　B　）

9. （ 2023·岳阳）有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合规定的电路图是（　C　）

10. （ 2023·天津）某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合规定的是（　C　）

11. （ 2023·长沙）现代社会提倡文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（　B　）

12. （ 2023·福建）为了提高行车的安全性，有的汽车装有日间行车灯，如右图所示．当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起．下图所示的电路图中符合这一情况的是（　D　）

13. （ 2023·深圳）高铁内的洗手间假如两个相邻的洗手间都有人并且锁住时，红灯亮表达“有人”．假如两洗手间都没有人或者只有一个有人时，灯不亮表达可以使用．下列电路图能实现上述功能的是（　C　）

14. （ 2023·温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中也许对的的是（　B　）

15. （ 2023·通辽）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合规定的电动机和电热丝连接方式的电路是（　D　）

16. （ 2023·鄂州）新型公交车后门左右扶杆上各装有一个相称于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合规定的电路是（　C　）

17. （ 2023·邵阳）卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计规定的是（　　）

18. （ 2023·黄冈）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中也许出现以上异常情况的是（　D　）

19. （ 2023·济宁）家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路可以实现上述功能的是（　A　）

20. （ 2023·苏州）带有烘干功能的滚筒洗衣机，规定洗衣和烘干均能独立进行．下列电路设计符合规定的（　D　）

21. （ 2023·临沂）如图是既能吹冷风又能吹热风的某品牌电吹风．小明设计的该电吹风的简化电路图，其中最合理的是（　D　）

二 填空、作图题
22. （ 2023·舟山）小明在研究并联电路电流特点时，按图1所示电路图连接好电路，闭合开关S和S1，观测示数，再闭合开关S2，示数保持不变的电流表是 A1 （电源电压不变），同时小明观测到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是 将“3”上的线头改接到“0.6A”处 ．

图1 图2 图3
23. （ 2023·黑龙江）如图2所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是 并联 的；若只闭合开关S2，电阻R1和R2是 串联 的．（均选填“串联”或“并联”）
24. （ 2023·长春）如图3所示，发光二极管与定值电阻  串 联．闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管 不能 发光（选填“仍能”或“不能”）．
25. （ 2023·辽阳）如图1所示电路中，闭合开关A，R1与R2是 并 联连接的．当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 不变 ，电压表V的示数与电流表A2的示数之比将 变大 （后两空选填“变大”、“变小”或“不变”）
答案：
图1 图2 图3
26. （ 2023·大连）在家庭电路中，电灯的开关要接在电灯和 火 线之间，各种用电器都是 并 联的．
27.（ 2023·吉林）如图2所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是 并 联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是 L2断路 ．
28.（ 2023·贺州）街道两旁的节日小彩灯同时亮同时灭，由此 不能 （选填“能”或“不能”）判断其连接方式，假如其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为 并 （选填“串”或“并”）联．
29.（ 2023·内江）请设计一个由干电池供电、开关控制微型电动机工作的简朴电路，在如图3所示的虚线方框内画出电路图．
30.（ 2023·广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完毕如图的电路．
答案：
第四节 电流的测量
一 选择题
1．（ 2023·广西）在国际单位制中，电流的基本单位是（　C　）
A．W B．V C．A D．Ω
2.（ 2023·扬州）测量是物理实验的基本技能，下列测量工具的使用，方法对的的是（　D　）

3. （ 2023·怀化）图中，能直接测量通过灯L1电流的电路是（　D　）

4. （ 2023·深圳）如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（　C　）

二 填空题
5. （ 2023·云南）如图所示，电流表的示数为 0.34 A。
