GE相控阵技术介绍.pptx

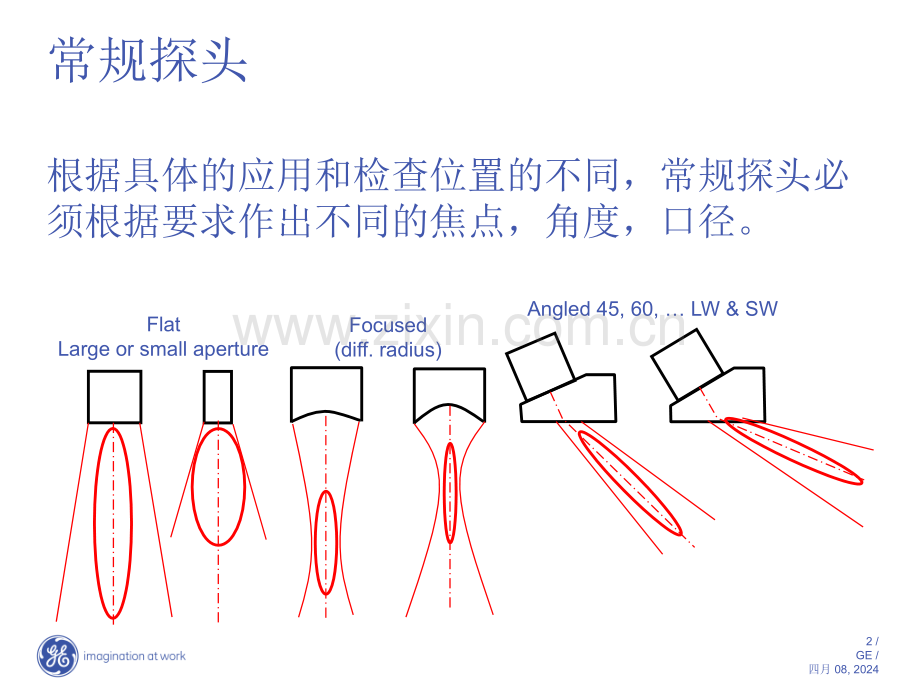

相控阵技术介绍相控阵技术介绍2/GE/四月 08,2024常规探头根据具体的应用和检查位置的不同，常规探头必须根据要求作出不同的焦点，角度，口径。Angled 45,60,LW&SWFlatLarge or small apertureFocused(diff.radius)3/GE/四月 08,2024外壳外壳 共振线圈共振线圈基体材料基体材料阻尼材料阻尼材料常规探头的组成4/GE/四月 08,2024常规探头的单晶片晶体在很多情况下已经被压电组合晶片替代.这一个前提帮助相控阵探头的发展与形成GE检测科技在用压电组合晶片做探头的基础上，研发了相控阵探头-达到多个探头的组合功能.并且探头的尺寸相识于常规探头.5/GE/四月 08,20246/GE/四月 08,2024相控阵探头的基本结构7/GE/四月 08,2024相控阵技术常规探头由单晶片组成.相控阵探头由多个单一晶片组成.孔径的大小由被激发的晶片数和探头外形组成.P/RTrigP/RDelayP/RDelayP/RDelayP/RDelayP/RDelayP/RDelayP/RDelayP/RDelayTrigCrystalCrystalCrystalCrystalCrystalCrystalCrystalCrystalCrystal8/GE/四月 08,2024相控阵探头一个相控阵探头可被比喻成一个大的单一晶片探头它被分割成多个小的晶片.当连接到相控阵仪器时，声束的方向和焦点能够被改变由于单个晶片的脉冲发生时间的微小差异.9/GE/四月 08,2024相控阵技术的术语PitchElevation节距节距每两个相邻晶片的中心点之间的距离.宽度宽度单一晶片的宽度.有效探头有效探头被作为一组去创建想要的声束特征的单一晶片数（口径）被作为一组去创建想要的声束特征的单一晶片数（口径）10/GE/四月 08,2024当一个常规探头想要改变声束脚，我们必须改变不同的探头或楔块.相控阵原理(1 of 6)11/GE/四月 08,2024调焦点我们必须使用透镜.调焦点我们必须改变探头.相控阵原理(2 of 6)12/GE/四月 08,2024想要检测部件的不同位置我们必须要人为的移动探头.相控阵原理(3 of 6)13/GE/四月 08,2024使用相控阵探头声束角度可以被自动改变.相控阵原理(4 of 6)14/GE/四月 08,2024焦点也可以被自动改变.相控阵技术(5 of 6)15/GE/四月 08,2024方向和焦点可被组合.相控阵技术(6 of 6)16/GE/四月 08,2024相控阵探头的类型17/GE/四月 08,2024可订制的各种相控阵探头18/GE/四月 08,2024历史：来源于医疗领域VIDOSON 635 Krautkrmer)1968:线阵列探头1964:双胞胎,1965第一个旋转探头19/GE/四月 08,2024单一晶片的探头0246810IP FE BWE缺陷背部回波yx2-dim.scanning (x,y)yxz20%40%60%80%0%100%振幅标尺z mm常规探头A-scan20/GE/四月 08,2024B-scan 线扫描IP缺陷背部回波线阵列扫描 (y)x mm相控阵探头yFEBWEB-scanz mm20%40%60%80%0%100%振幅标尺yxz21/GE/四月 08,2024 声束角聚焦并转向 声束角聚焦 声束角转向声束角控制线阵列扫描固定角线扫22/GE/四月 08,2024线阵列扫描线阵列扫描(B-scan)3个边孔,1mm 直径易于发现-相控阵模式用常规模式评判-依据相应的标准23/GE/四月 08,2024线阵列扫描线阵列扫描(B-scan)在具有高衰减和散射的复合材料中有很强的穿透能力 3 mm平底孔,材料厚度20mm 探头:64 晶片,2 MHz,0.75 mm 节距 12 mm x 12.5 mm孔径24/GE/四月 08,2024扇扫扇扫1225/GE/四月 08,2024Beam cursor(angle)扇扫扇扫 平底孔平底孔8mmSelected beamGate AGate BThickness line(bottom)Top echoes(tip diffraction)Strong base echo26/GE/四月 08,2024扇扫扇扫多个缺陷0.1 0.2 0.3 0.4mm缺陷深度缺陷深度缺陷之间的距离缺陷之间的距离=10 mm0.1mm0.2mm0.3mm0.4mm可覆盖很宽的区域27/GE/四月 08,2024扇扫扇扫很好的分辨率2mm 平底孔，在 45,60 and 703mm深，在50mm半径28/GE/四月 08,2024探测能力3575105145215255285325456070110120135110240250290300315常规探头3 probes:45,60 and 75相控阵探头 1 probe:35-75targettarget45可得到的最大回波的区域相应最大回波的探头位置:456070相控阵技术提高检出率，而且不需要通过来回扫查去发现最佳的反射29/GE/四月 08,2024对比可使用任何探伤仪二级检查员可操作有标准可依可实现快速扫查在扇扫时可实现实时测试效果缺陷图形位置直观通过可变动的声束角和焦点可提高检出率需用不同角度的探头从两边检测，效率低需要较多的时间对信号进行评估没有图像，信号较难分析没有相关的标准，还需通过常规模式进行评判较高的工件表面要求需要对操作者进行培训 优点 缺点常规探头相控阵探头30/GE/四月 08,2024要点有来之有来之A-SCAN的超声波图像的超声波图像不需要专家级的检测员就可学懂缺陷的评估依据常规模式易于操作，有很易懂的图解手册优点:二维显示，实时显示，正确的比列尺效率高检出率高，与常规超声相比，检测角度和方向较全面Phasor XS:带有16/64 通道的相控阵和常规探伤仪31/GE/四月 08,2024What it is适合恶劣环境工作可操作的温度达到50摄氏度摄氏度没有竞争对手可达到.Omniscan 40C.符合IP 54标准.Here are pictures from our drop test from the mezzanine in the back.The instrumentsurvived two brutal drops including one on the new connector32/GE/四月 08,2024Phasor CVPulserReceiverLEMO 00可升级到相控阵功能符合EN 12668的标准是一台常规超声仪33/GE/四月 08,2024列如：左图是通过54 度角找到缺陷的.振幅30%(P%A)声程是0.803inch(PSA)深度是.472inch(PDA)距离探头前沿.020inch(PPA)峰值振幅在闸门内被检测到找到缺陷的探头角度被同时显示出来Phasor xs具有很强的测量和尺寸定位功能.所有的扇扫图形信息可通过 Ascans进行评估.34/GE/四月 08,2024有相似的操作界面，延续了其它常规超声仪的模式.Phasor xs35/GE/四月 08,2024焊缝检测常量优点优点:单个探头就可以覆盖全部焊缝检测区域应用领域：应用领域：36/GE/四月 08,2024在一条线上快速扫查缺陷常量焊缝探头移动37/GE/四月 08,2024如何定义正确的常量尽量同时获得上下端角的信号38/GE/四月 08,2024焊缝的缺陷分析2T(一个跨距)顶部T（半跨距)底部41T=24 mm32 mm优点优点:很容易区分出几何信号和缺陷信号bottomtop39/GE/四月 08,2024体积形工件相控阵技术可检测到大部分的位置.缺陷易于和几何形状区分开.40/GE/四月 08,2024钢轨钢轨1a3a4a5a2a相控阵探头 6a7a8a9a48541/GE/四月 08,2024法兰盘法兰盘42/GE/四月 08,2024BEAM1BEAM 1 43/GE/四月 08,2024飞机机身蒙皮的划痕检测飞机机身蒙皮的划痕检测44/GE/四月 08,2024 请记住我请记住我-相控阵相控阵
