公用电话交换网.pptx

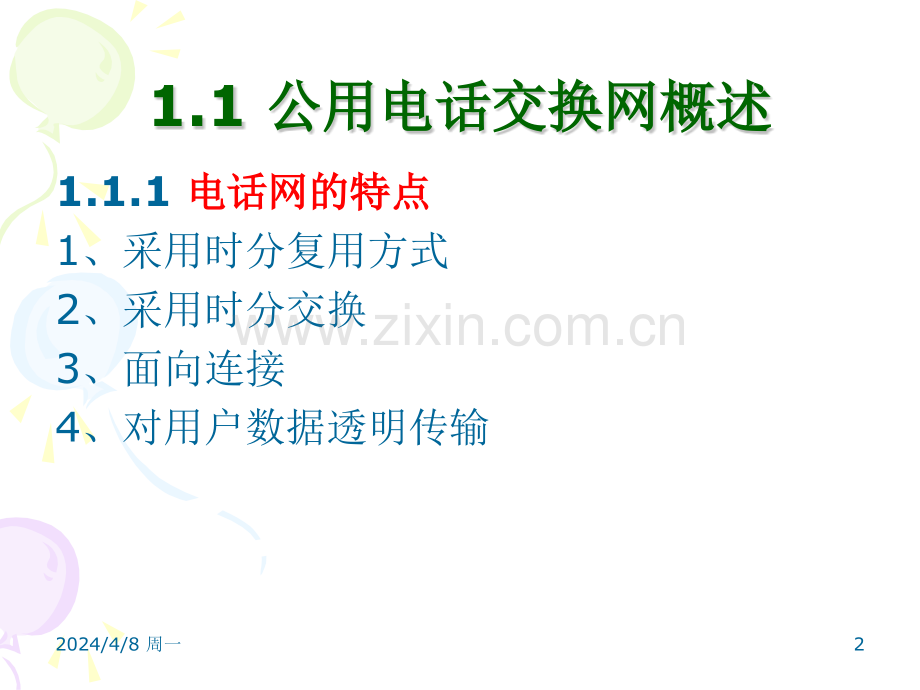

2024/4/8 周一1本章重点：公用电话交换网的结构长途网、本地网的构成我国电话网的发展方向电路交换技术电话交换网的信令系统网同步的方法公用电话交换网的网络业务2024/4/8 周一21.1 公用电话交换网概述公用电话交换网概述 1.1.1 电话网的特点电话网的特点 1、采用时分复用方式 2、采用时分交换 3、面向连接 4、对用户数据透明传输 2024/4/8 周一31.1.2 公用电话交换网的组网要求公用电话交换网的组网要求保证全网话务流量流向合理 网路性能符合国家标准 适应通信技术与通信业务的不断发展 便于管理和维护 2024/4/8 周一41.1.3 公用电话交换网的组成公用电话交换网的组成 构成PSTN网络的基本元素是：交换系统传输系统用户终端设备实现互连互通的信令协议，即一个完整的PSTN网包括它的硬件和软件。2024/4/8 周一51.1.3 公用电话交换网的组成公用电话交换网的组成PSTN网的硬件一般由交换设备、传输设备、通信线路、终端设备组成。传输系统是信息传递的通道，它将各个交换设备以及用户终端设备连接起来，形成网络。交换系统是网络的核心它的基本功能是完成接入交换节点链路的汇集、呼叫接续和分配等任务，即完成信息交换的任务。交换设备已逐步程控化、数字化，由计算机来控制接续过程。2024/4/8 周一61.1.4 公用电话交换网的分类公用电话交换网的分类按所覆盖的地理范围，公用电话交换网可以分为本地电话网、国内长途电话网和国际长途电话网。2024/4/8 周一71.2 电话交换网的网络结构电话交换网的网络结构1.2.1 电话交换网中采用的网络结构电话交换网中采用的网络结构 网络结构主要包括以下几种：星型网环型网网型网树型网复合型网 2024/4/8 周一8公用电话交换网的网络结构(a)星型网 (b)环型网 (c)网型网 (d)树型网 (e)复合型网2024/4/8 周一91.2.2 我国电话网的网络结构我国电话网的网络结构我国原有电话网的结构采用了等级制共有五级 2024/4/8 周一10我国原有电话网结构示意图 2024/4/8 周一112024/4/8 周一12从高至低依次为：一级长途交换中心（C1）二级长途交换中心（C2）三级长途交换中心（C3）四级长途交换中心（C4）端局（与用户相联接的交换局C5）其中一级四级长途交换中心（C1C4）构成了长途电话网，C1交换中心之间互联形成网型网络，C2C4交换中心采用的是逐级汇接的多级星型网结构。本地电话网由端局（C5）、本地汇接局（Tm）及用户组成，大中城市的本地网端局C5一般采用网型网结构形式连接，在必要时设置本地汇接局来疏通话务量。2024/4/8 周一131.2.3 长途网长途网 2024/4/8 周一141.2.4 本地电话网本地电话网2024/4/8 周一15常用的汇接方式有：去话汇接来话汇接来、去话汇接主、辅汇接等 2024/4/8 周一16去话汇接 凡打出去的电话（去话）都必须经本区的汇接局Tm接至被叫用户所在端局DL；而外区打进本区的电话（来话）则不经本区汇接局Tm处理。2024/4/8 周一17与去话汇接情况正好相反，凡打进本区的电话（来话），都先接至本区汇接局Tm，然后再转接到被叫所在端局DL，而本区打出去的电话（去话），不经本区汇接局Tm处理。来话汇接2024/4/8 周一181.2.5 国际电话网国际电话网 国际交换中心分为CT1、CT2和CT3三级。各CT1局之间均有直达电路，形成网状网结构，CT1至CT2，CT2至CT3为辐射式的星状网结构，由此构成了国际电话网的复合型基干网络结构。2024/4/8 周一19本地电话网二级网结构本地电话网二级网结构2024/4/8 周一201.3 电话网编号计划电话网编号计划对于自动电话网，每一部用户话机必须有一个电话号码，而且任何两个电话号码不能重复，为此必须制定整个电话网络的编号计划。国际电信联盟（ITU-T）建议一部电话机的完整号码为：国家（地区）号国内长途区号用户号码（含局号）2024/4/8 周一211.3.1 本地网的编号计划本地网的编号计划本地网的一个用户号码由两部分组成：局号（14位）用户号（4位）如某用户的分局号（或中继线号码）为6231，用户号为4321，则该用户号码为：62314321。2024/4/8 周一221.3.2 长途网的编号计划长途网的编号计划长途自动电话号码由三部分组成：长途字冠（0）长途区号（24位）本地网电话号码（58位）长途字冠固定为“0”，它表示此次呼叫为国内长途电话。2024/4/8 周一23长途区号的编号分配：北京为全国的中心，长途区号编为：“10”。其它大区中心局所在地和一些特大城市，长途区号采用2位，第一位号码为“2”，共可编10个号码。如上海为“21”，沈阳为“24”等。其它省会及主要城市，长途区号采用3位，第一位号码为“39”（6除外），第2位只用奇数。共可编300个号码。如深圳为“755”，青岛为“532”等。其它中小城市及县城，长途区号采用4位，第一位号码为“39”，第2位只用偶数。共可编3500个号码。第一位为“6”的长途区号除“60”和“61”留给台湾为2位区号外，其余“6269”为3位区号。2024/4/8 周一241.3.3 国际电话编号计划国际电话编号计划国际长途自动电话号码由四部分组成：国际长途字冠国家号码长途区号本地网电话号码国际长途字冠为“00”，它表示此次呼叫为国内长途电话。2024/4/8 周一25国际电话地区编号 编号地 区编号地 区1北美6南太平洋地区2非洲7独联体（俄罗斯等）3、4欧洲8北太平洋（东亚）地区5中、南美洲9远东、中东地区2024/4/8 周一26国家号码国家号码的长度为13位，第1位为编号区的号码，各国按情况在其后加上1位、2位或不加。一般电话容量多的国家号码取1位或2位，电话容量少的国家号码取3位。如美国和加拿大的国家号码均采用的是编号区号码“1”，法国的国家号码是“33”，香港的号码是“852”，中国的国家号码是“86”。2024/4/8 周一27国际长途国际长途字冠“00”及国内长途字冠“0”，是ITU-T建议的长途字冠。我国采用了此字冠。但也由国家例外，如英国用“010”，美国用“011”，法国用“19”作为国际长途字冠。法国用“16”作为国内长途字冠，而北美地区国内长途无需加字冠。2024/4/8 周一281.3.4 特种业务电话编号计划特种业务电话编号计划我国的特种业务号码为3位等长编号，首位为“1”。如火警“119”，急救“120”，市话查询“114”等。2024/4/8 周一291.4 电话交换技术电话交换技术1.4.1 电话交换的基本概念电话交换的基本概念将交换机理解为一个交换局，当主叫用户a1和被叫用户a2均连接在同一交换局A局时，交换机将进行本局呼叫接续；当主叫用户a1连接在A局，被叫用户b1连接在B局时，A交换机将进行出局呼叫接续，B交换机将进行入局呼叫接续；若主叫用户a1和被叫用户b1均不属C交换局的用户，而C交换局为A局和B局之间提供汇接中转，则形成转移呼叫接续。每个局用电话交换机都具备这四种呼叫接续的处理能力。2024/4/8 周一301.4.2 程控数字交换的基本原理程控数字交换的基本原理程控数字交换机的基本结构程控数字交换机的两大部分：话路系统控制系统构成 2024/4/8 周一31程控数字交换机的基本结构2024/4/8 周一32数字交换原理数字交换机的根本任务是要通过数字交换来实现任意两个用户之间的语音交换，即要在这两个用户之间建立一条数字语音通道。因为数字交换的特点是单向的，要完成两个用户的双向通话，就必须同时建立两个通路，即正向（主叫至被叫方向）通路和反向（被叫至主叫方向）通路的交换。2024/4/8 周一33数字交换原理示意图 2024/4/8 周一34数字交换网络数字交换网络可由时分接线器（T接线器）和空分接线器（S接线器）不同的组成而成，时分接线器完成时隙交换的功能，空分接线器完成PCM线路之间的交换功能。2024/4/8 周一35TST数字交换网络 2024/4/8 周一36接口设备接口设备包括：用户电路、中继器、信号设备等。用户电路是交换网络与用户线的接口设备，用户电路的基本功能：馈电、过压保护、振铃控制、监视、编解码和滤波、混合电路和测试。2024/4/8 周一37程控数字交换机的控制系统程控交换机的控制方式分为两类：集中控制分散控制2024/4/8 周一381.4.3 电路交换的呼叫接续过程电路交换的呼叫接续过程程控数字交换机的电话接续任务是在呼叫处理程序控制下完成的，呼叫处理程序负责呼叫的建立、监视、释放及其相关的任务，整个呼叫过程按照电话接续时的顺序大致要经过：输入处理、分析处理和输出处理三个阶段。用户打电话从摘机、拨号、通话到挂机是分阶段进行。2024/4/8 周一391.5 电话交换网信令系统简介电话交换网信令系统简介信号在电话通信网中传递，起着指挥、联络、协调各部分的作用，以确保通信网作为一个整体有条不紊地运转，因此也把这些控制信号称为信令。2024/4/8 周一40No.7 信令方式No.7 信令方式是一种国际性的、标准化的通用公共信道信令系统，适用于综合数字网；能满足通信网中传送呼叫控制、遥控、维护管理信号和传送处理机之间的事务处理信息的要求；提供了可靠的差错控制手段，使信息按正确的顺序传送而不致丢失或重复，以保证接收到的消息无差错；能满足多种通信业务的要求，如电话网、智能网和综合数字网等。2024/4/8 周一411.6 数字同步网和网同步数字同步网和网同步我国数字通信网采用等级主从同步方式，目前网同步的等级分为3级，全网按省/自治区/直辖市划分为31个同步区,每个同步区设置一个一级基准源时钟，下设二、三级同步节点时钟。一级基准源时钟包括设在北京、武汉作为全国主基准时钟（PRC）的铯钟和设在各同步区的区域基准时钟（LPR）受控铷钟两种。
