移动通信手机的系统介绍.pptx

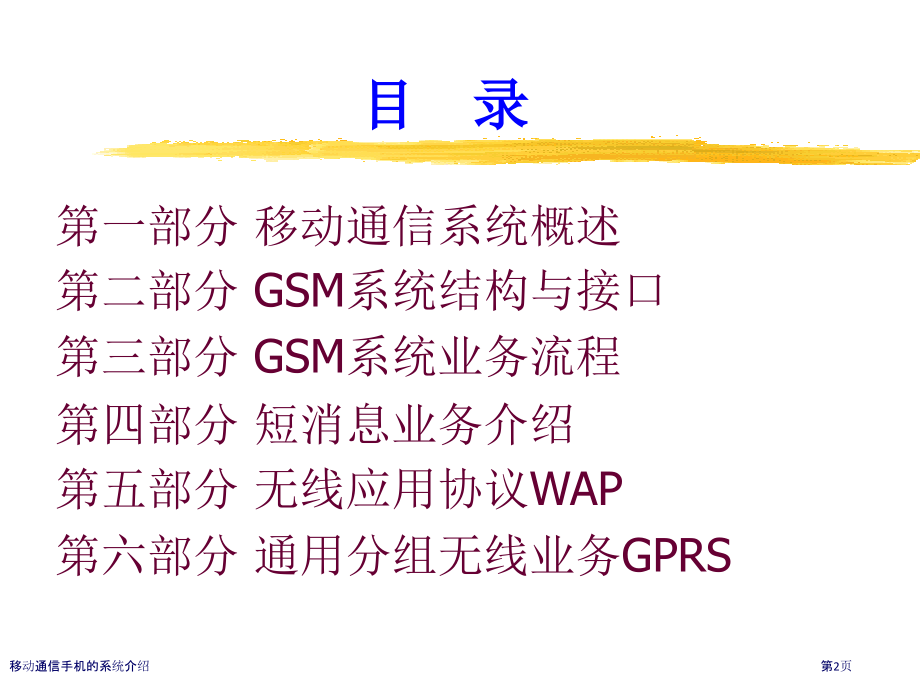

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,GSM,数字移动通信系统介绍,移动通信手机的系统介绍,第1页,目 录,第一部分 移动通信系统概述,第二部分,GSM,系统结构与接口,第三部分,GSM,系统业务流程,第四部分 短消息业务介绍,第五部分 无线应用协议,WAP,第六部分 通用分组无线业务,GPRS,移动通信手机的系统介绍,第2页,第一部分 移动通信系统概述,一、移动通信发展与现实状况,二、,GSM,移动通信系统主要性能介绍,移动通信手机的系统介绍,第3页,一、移动通信发展与现实状况,第一阶段：从上世纪代至40年代早期，短波无线通信。,第二阶段：从40年代中期至60年代早期，移动无线通信开始问世。,第三阶段：从60年代中期至70年代中期，大区制移动电话。,第四阶段：从70年代中期至80年代中期，是移动通信蓬勃 发展时期。1978年底，美国贝尔试验室研制成功先进移动电话系统（,AMPS），,建成了蜂窝状移动通信网。,第五阶段：从80年代中期开始，欧洲推出,GSM,体系，美国和日本也制订了各自数字移动通信体制。,移动通信手机的系统介绍,第4页,移动通信快速发展原因,市场驱动,-中国大陆：移动电话用户1999年超出4000万用户，移动电话业务量占整个电信业务量50%。据信息产业部副部长娄勤俭说，到六月底，中国内地移动电话用户将到达1.16亿户，比去年年底净增3000多万户。,-全球移动电话用户到年已到达5亿。当前，全球约每10人拥有一部手机，而未来五年内，每五人就拥有一部手机。,移动通信手机的系统介绍,第5页,移动通信快速发展原因(续),技术发展,-,微电子技术长足发展，如,DSP、VLSI,超大规模集成电路、天线技术,-形成移动通信新体制，蜂窝网。,-微处理技术及计算机技术,政府调整,-颁布有利于移动通信发展政策,-分配或拍卖频段,移动通信手机的系统介绍,第6页,移动通信系统演进,1,G 2G 2G+3G,AMPS GSM900 GSM WCDMA,TACS DCS1800 -HSCSD CDMA,NMT450 PCS1900 -GPRS TD-SCDMA,NMT900 PDC -EDGE,IS95A-CDMA IS95B-CDMA,80S 90S,移动通信手机的系统介绍,第7页,各类主要蜂窝系统概况,移动通信手机的系统介绍,第8页,二、,GSM,系统主要性能介绍,1、发射频率：上行890-915,MHz,下行935-960,MHz,2、,多址方式：,TDMA,3、,双工方式：,FDD,4、,双工间隔：45,MHz,5、,载波频道间隔：200,KHz，,共124载频。,6、语音编码：,规则脉冲激励长久预测编码 （,RPE-LPC），,语音编码速率13,kbps,。,移动通信手机的系统介绍,第9页,GSM,系统主要性能介绍（续）,7、信道编码：采取循环冗余码、1/2卷积码及交织编码。,8、跳频速率：217跳/秒,9、调制方式：高斯滤波最小移频键控（,GMSK），,调制速率270.833,kbps。,10、时隙和,TDMA,帧：物理信道/时隙，时隙周期577,us，8,时隙/帧。,9、小区结构：在农村地域可采取宏小区，小区半径可达35,km；,城市地域小区半径普通为10-20,km；,市中心等业务密集地域可采取微小区，半径0.5,km。,移动通信手机的系统介绍,第10页,第二部分 GSM系统结构与接口,一、,GSM,系统结构,二、,GSM,系统各类接口,三、,GSM,系统控制与管理,四、,GSM,系统接续和移动管理过程,移动通信手机的系统介绍,第11页,一、,GSM,系统结构,移动通信手机的系统介绍,第12页,GSM,系统设备,1、移动台,MS,2、基站子系统,BSS,基站控制台,BSC,基站收发信台,BTS,4、,操作维护子系统,OMC,OMC-B,OMC-S,3、,网络交换子系统,移动交换中心,MSC,归属位置存放器,HLR,访问位置存放器,VLR,设备标志存放器,EIR,认证中心,AUC,移动通信手机的系统介绍,第13页,移动台语音处理过程,移动通信手机的系统介绍,第14页,基站子系统,BSS,基站系统是在小区内建立无线电覆盖设备，负责管理无线资源，建立移动台与网络之间无线信道，传送网络各种信令及用户信息等。,一个基站系统,BSS,包含一个基站控制器,BSC,以及一个或多个基站收发信台,BTS。,一个,BTS,在一个小区内建立无线电覆盖，故一个基站系统覆盖区域包含若干个小区。,基站系统包含两类逻辑信道：,业务信道,：,全速率信道和半速率信道,控制信道：广播信道、公共控制信道、,专用控制信道,移动通信手机的系统介绍,第15页,基站子系统功效,无线信道管理,*,信道配置管理,*独立专用控制信道和业务信道管理,*广播控制信道和公共控制信道管理,*,随机接入,*信道编码解码,*定时超前,*无线资源指示,*寻呼,*越区切换,移动通信手机的系统介绍,第16页,网络交换子系统,MSC：,作为交换设备，含有完成呼叫接续与控制功效；作为移动交换中心，含有没有线资源管理和移动特征管理等功效。,GMSC：,信关,MSC，,提供全部入网呼叫查询和转接能力。,HLR：,用于移动用户管理数据库。包含用户信息分为两类：一类是相关用户参数信息，另一类是相关用户当前位置信息。,VLR：,存放用户位置信息动态数据库。,EIR：,存放相关移动台设备参数数据库。,AUC：,存放相关移动用户身份以及产生对应认证参数功效实体,。,移动通信手机的系统介绍,第17页,操作维护分系统,1、,OMC-S,对交换分系统操作维护,操作功效：系统控制、移动用户管理、服务管理、业务管理、计费、路由和网络管理。,维护功效：移动用户线维护、局间中继线维护、系统软硬件维护。,2、,OMC-R,对基站分系统操作维护,包含：人机接口管理、保密管理、配置管理、运行管理、犯错管理,移动通信手机的系统介绍,第18页,二、,GSM,系统中各类接口,移动通信手机的系统介绍,第19页,1、,Um,无线接口,要求信道结构和接入能力,定义,MS-BS,通信协议,完成呼叫控制处理,实现移动性、安全管理,完成功率控制等业务功效,移动通信手机的系统介绍,第20页,信道帧结构,移动通信手机的系统介绍,第21页,GSM,逻辑信道类型,业务信道,TCH：,全速率,TCH,全速率语音信道,全速率9600,bps,数据信道,全速率4800,bps,数据信道,全速率2400,bps,数据信道,半速率,TCH,半速率语音信道,半速率4800,bps,数据信道,半速率2400,bps,数据信道,移动通信手机的系统介绍,第22页,GSM,逻辑信道类型（续）,控制信道：广播信道、公共控制信道、专用控制信道,广播控制信道（,BCH）,频率校正信道（,FCCH）：,移动台频率校正,同时信道（,SCH）：,移动台帧同时和基站识别,广播控制信道（,BCCH）：,发送普通消息,公共控制信道（,CCCH）,寻呼信道（,PCH）：,基站寻呼移动台,随机接入信道（,RACH）：,移动台随机接入网络,准予接入信道（,AGCH）：,给成功接续分配专用控制信道,专用控制信道（,DCCH）,独立专用控制信道（,SDCCH）：,传送移动台与基站连接及分配信道信令,快速辅助控制信道（,FACCH）：,传送功率控制、测量数据等特定信息,慢速辅助控制信道（,SACCH）：,所携带信令与,FACCH,相同，但速率较慢。,移动通信手机的系统介绍,第23页,时隙和突发,时隙：为576.9,us,时间片，含156.25,bit。,突发序列：在一个时隙中，被发送无线载波所携带信息比特串。,依据功效不一样，共有4种突发形式：,普通突发序列：携带业务信道和除,FCCH,、,SCH、,RACH,外控制信道信息。,频率校正突发序列：用于移动台频率同时。,同时突发序列：用于移动台定时同时。,接入突发序列：用于移动台随机接入。,移动通信手机的系统介绍,第24页,突发脉冲序列,移动通信手机的系统介绍,第25页,无线资源分配,小区配置,：将无线频率信道一个子集分配给某特定小区使用。,移动配置,：将小区配置无线频率信道中若干个动态分配给某个移动用户。,时隙分配,：在上下行链路上成对进行。在,BTS,一侧，上行,TDMA,帧比对应下行,TDMA,帧固定延迟3个时隙。在移动台一侧也存在对应延迟。,慢跳频,：每个移动台在每个,TDMA,帧发送时隙改变一次频率。,移动通信手机的系统介绍,第26页,2、,A,接口功效,*地面信道功效,-地面信道分配、地面信道阻塞、测试呼叫,*无线信道管理,-信道配置管理,-无线业务信道管理：无线信道指配、无线业务信道监视、跳频管理、空闲无线业务监视、业务信道功率控制、业务信道释放、,-广播、公共控制信道管理：随机接入、寻呼消息,-专用信道管理：链路监视、信道释放、功率控制、无线信道指配,移动通信手机的系统介绍,第27页,A,接口功效（续）,*资源指示：,BSS,向,MSC,汇报空闲无线信道状态,*信道编码解码,*码型转换/速率适配,*互通功效：对其它网络数据呼叫互通功效由,MSC,完成,*测量信息：空中链路、业务流量测试，,MS,汇报，,BSS,接收和预处理，传送给,MSC,处理。,*切换：小区内、小区间、外部切换,*移动管理：由,MSC/HLR/VLR,和,MS,共同完成,*呼叫控制：由,MSC/VLR/HLR,完成,*安全特征：用户数据密钥管理、用户识别、信令信息保密、用户鉴权,移动通信手机的系统介绍,第28页,三、,GSM,系统控制与管理,1、,GSM,识别码,2、位置区划分,3、位置登记/删除,4、用户管理,5、鉴权与加密,6、呼叫处理过程,7、越区切换/漫游,移动通信手机的系统介绍,第29页,1、,GSM,识别码,1、移动用户号码,MSISDN：CC+NDC+SN,CC：,国家码，中国86,NDC：,国内目标码,SN：,用户码,2、移动用户识别码,IMSI：MCC+MNC+MSIN,MCC：,移动国家号，中国460,MNC：,移动网号，中移动00，联通01,MSIN：,移动用户识别号,3、移动设备识别码,IMEI：TAC+FAC+SNR+SP,TAC：,型号同意编码,FAC：,装配厂家编号,SNR：,序号编码,SP：,备用,移动通信手机的系统介绍,第30页,GSM,识别码(续),4、移动台漫游号码,MSRNCCNSCSN,用于一次呼叫路由选择。,CC,国家号,NDC,国内目标地号码(用于识别,MSC/VLR）,SN,用户号，对应于用户,IMSI,号码,5、暂时移动用户识别码（,TMSI）,用于保护,IMSI,码，该号只在本,MSC,区域有效，其结构可,由各电信部门选择，长度不超出4个字节。,移动通信手机的系统介绍,第31页,GSM,识别码(续),6、位置区识别码,LA=MCCMNCLAC,MCC,移动国家号，识别一个国家,MNC,移动网号，识别国内,GSM,网,LAC,位置区号码，识别一个,GSM,网中位置区,7、小区全球识别码,CGI MCCMNCLACCI,用于识别一个位置区内小区。,8、,基站识别码（,BSIC NCCBCC）(6bit）,NCC,国家色码，用于识别,GSM,移动网(3,bit),BCC,基站色码，用于识别基站(3,bit),移动通信手机的系统介绍,第32页,2、位置区划分,1、,MSC/VLR,业务区：,MSC/VLR,所覆盖服务区域，凡在该区移动台均在该区造访位置存放器（,VLR）,登记。,2、位置区（,LA）,广播寻呼消息方便找到某移动用户寻呼区域。利用位置区识别码（,LAI），,系统能够区分不一样位置区。,3、小区（,CELL）,一个位置区划分为若干个小区，它是一个,BTS,无线覆盖区域。一个小区含有一个全球识别码（,CGI）,。同时，利用基站识别码,BSIC），,移动台本身能区分使用一样载频各个小区。,移动通信手机的系统介绍,第33页,MSC,业务区,移动通信手机的系统介绍,第34页,G,S,M,服,务,区,P,L,M,N,服,务,区,M,S,C,V,L,R,服,务,区,位,置,区,小,区,移动通信手机的系统介绍,第35页,3、位置登记/删除,移动台几个状态：,1、移动台关机,系统开启,IMSI,分离进程，再相关,VLR,和,HLR,中设置标志。,MS,不能应答寻呼消息，网络不能到达,MS。,同时它也不能通知网络其所处位置区改变。,IMSI“,分离”状态。,2、移动台开机，空闲状态,系统能够成功地寻呼,MS，IMSI,“附着”状态。,3、移动台忙,网络分配给,MS,一个业务信道传送话音或数据，当,MS,移动时它必须有能力进行定位和切换。,移动通信手机的系统介绍,第36页,*首次入网位置登记,因为,MS,第一次被使用，所以,MSC/VLR,没有此,MS,任何信息，若,MS,发觉当前,LA,码与原来不一样，,MS,接入系统要求登记，,MSC/VLR,登记该,MS,位置信息并将该请求往,HLR,统计，,MSC/VLR,对该,MS,作“附着”标识，这时这个,MS,被激活。,移动通信手机的系统介绍,第37页,*正常位置更新,BSC,MSC,VLR,HLR,BTS,1.,2.,2.,3.,3.,4.,4.,移动通信手机的系统介绍,第38页,正常位置更新过程,1、,MS,在新小区内读到其,BCCH,上信息，找到该小区,LAC，,该,LAC,与,MS,内所存,LAC,进行比较，当二者不一致时，需进行位置更新。,2、,MS,经过,RACH,向系统发出接入申请，经过申请到,SDCCH,建立与网络联络。,3、,MS,经,SDCCH,向系统发出位置更新请示。,4、新,LAC,与旧,LAC,属于同一,MSC/VLR,时，位置更新在该,MSC,内完成,MSC,需在,VLR,中对该,MS,位置信息进行修改。,5、位置更新被系统认可，,MS、RBS,被通知释放所占用信令信道。,移动通信手机的系统介绍,第39页,*周期性位置登记,当,MS,向网络发送“,IMSI,分离”消息时，无线链路质量差，系统有可能不能正确译出信息，因为没有证实,消息发送给,MS，,之后,MS,也没有再发分离信号，所以系统仍认为,MS,处于附着状态，为处理这一问题，系统采取了强制登记办法，要求,MS,每过一定周期要登记一次。,若系统没有接收到某,MS,周期性登记信息。它所处,VLR,就以“分离”在此,MS,上做标识，定程序称“隐分离”。,移动通信手机的系统介绍,第40页,不一样,MSC/VLR,区间漫游时位置更新过程:,BSC,MSC,VLR,HLR,BSC,MSC,VLR,1,2,3,4,5,6,位置更新请求,位置更新请求,请求位置更新接收,位置更新证实,位置删除,位置删除接收,小区2,小区1,移动通信手机的系统介绍,第41页,位置删除,当移动台进入一个新,VLR,区域并进行位置登记后，,HLR,应向前一个,VLR,发送取消位置消息来删除该,VLR,中相关数据。,移动通信手机的系统介绍,第42页,4、用户管理,*用户注册,发放用户识别卡,SIM,和在网络端数据库中为该用户建立对应档案，即在,HLR,和,AUC,中为用户开户头，分配,IMSI。,*SIM,卡,-,SIM,卡生产厂商存入系统原始数据,-网络运行商注入参数：,IMSI、,鉴权密钥,Ki、A3,算法、,A8,算法,移动通信手机的系统介绍,第43页,5、鉴权与加密,以下情况需先经过鉴权,-移动台呼出及呼入。,-移动台位置登记、位置更新。,-移动台补充业务登记、使用、删除。,移动通信手机的系统介绍,第44页,AUC,IMSI1,IMSI2,Ki,Ki,RAND,Kc,SRES,RAND,Kc,SRES,RAND,加密算法,8,鉴权算法,3,结果,结果,数据库,IMSI,和鉴权,产生随机数,HLR,移动通信手机的系统介绍,第45页,鉴权过程,移动通信手机的系统介绍,第46页,6、呼叫处理过程,移动通信手机的系统介绍,第47页,MS BTS BSC MSC,1、,寻呼,2、,寻呼命令,3、,寻呼请求,4、,信道请求,5、,信道要求,6、,信道激活,7、,信道激活证实,9、,寻呼响应,8、,直接分配,9、,寻呼响应（,GCI、IMSI）,9、,寻呼响应,10、AUC,请求,10、AUC,请求,10、AUC,请求,11、,鉴权响应,12、,加密模式命令,13、,加密模式完成,14、,建立,11、,鉴权响应,11、,鉴权响应,12、,加密模式命令,12、,加密模式命令,13、,加密模式完成,13、,加密模式完成,14、,建立,14、,建立,移动通信手机的系统介绍,第48页,MS BTS BSC MSC,15、,呼叫证实,16、,分配请求,18、,信道激活证实,17、,信道激活,19、,分配命令,20、,分配完成,21、SDCCH,释放命令,21、SDCCH,释放证实,22、,回铃,23、,连接证实,摘机,20、,分配完成,20、,分配完成,19、,分配命令,15、,呼叫证实,15、,呼叫证实,移动通信手机的系统介绍,第49页,7、越区切换,越区切换：当移动台在通话期间从一个小区移动到另一个小区时，要进行无线信道转换而不中止正在进行通话。在呼叫过程中，移动台不停测量它所在小区基站及相邻小区基站发射无线信号射频和信号质量，并周期将测量结果汇报给,BSS,并送给,MSC。,切换类型包含：,同一,BSC,内小区间切换,同一,MSC,内不一样,BSC,小区间切换,不一样,MSC/VLR,间小区切换,移动通信手机的系统介绍,第50页,同一,BSC,内区间切换,1、命令新,BTS,激活新,TCH,2、,向,MS,发新信道信息,3、,MS,调谐后发,RACH,4、,基站收到后在,FACCH,上发动态信息,5、,MS,收到后发切换完成,6、释放原,TCH,BSC,BTS1,BTS2,1,2,2,3,4,5,5,6,移动通信手机的系统介绍,第51页,同一,MSC,内不一样,BSC,小区间切换,4、发送新频道、信道信息,5、用,RACH,发切换接入,6、发功率控制等级等信息,7、收到信息后发切换完成信息,8-9、释放原信道,TCH,1,4,7,8,2,4,3,9,4,4,6,5,老,BSC,新,BSC,MSC,7,7,7,8,老,FACCH,RACH,新,FACCH,激活新,TCH,1、发新小区基站号,2、查出新,BSC,并发请求,3、激活新,TCH,移动通信手机的系统介绍,第52页,10,5,6,6,1,4,7,2,3,9,5,老,BSC,新,BSC,MSC A,7,10,8,MSC B,10,10,GSM PLMN PSTN,不一样,MSC/VLR,间小区切换,1、发送切换请求信息,2、发送切换帮助请求信息,3、分配切换号，发送切换请求信息,4、,要求激活新,TCH，,送给,BSC,5、将切换号、,TCH,信息送回,6、,MSCA,与,MSCB,建立局间中继路由,7、经,FACCH,发送相关切换信息,8、经,RACH,发切换接入,9、发送功率控制等信息,10、发送切换完成信息,MSCA,将掌握,总呼叫控制直至呼叫结束,移动通信手机的系统介绍,第53页,7、计费,对话音计费：,各节点,MSC,将用户详细通话统计经过送到计费网关，由计费网关进行详细通话统计统计并送到计费中心依据费率进行结算。,移动通信手机的系统介绍,第54页,四、短消息业务介绍,1、,短消息业务原理及流程,2、移动梦网介绍,移动通信手机的系统介绍,第55页,1、短消息业务原理,短消息业务分类:,-移动台接收/发送点对点短消息,短消息传递总是在移动台和某个短消息中心之间进行。,接收短消息短消息关口站称为,SMS-GMSC,，,发短消息短消息关口站称为,SMS-IWMSC,。,-小区广播型短消息:,如交通流量情况、气象情况,移动通信手机的系统介绍,第56页,短消息业务流程,移动通信手机的系统介绍,第57页,2,、,移动梦网,掌中超市,移动梦网：,中国移动与众多,SP,合作，向移动客户提供数据应用服务，包含：,WAP、,短消息、移动游戏、信息点播、掌上理财、旅行服务、移动办公、移动银行、移动电子商务等等各种各样业务。,移动梦网现实状况：,当前与中国移动进行合作,SP,已近500家，包含新浪、搜狐、网易、263等一些著名门户网站，也包含一些有很强创新性和特色网站，如腾讯,QQ，,灵通网及168,WAP,等。,使用移动梦网业务方法：,到相关网站定制,用手机直接点播,经过手机浏览器获取,移动通信手机的系统介绍,第58页,第五部分 无线应用协议,WAP,1,、WAP,原理,2、,WAP,应用,移动通信手机的系统介绍,第59页,WAP,定义,WAP-Wireless Application Protocol,WAP,是一个向移动终端提供互联网应用和先进增值服务全球性开放标准,面向移动终端,提供数据服务,是个开放标准,移动通信手机的系统介绍,第60页,为何需要,WAP,无线信道带宽窄、稳定性差，,TCP/IP,性能将受严重影响,移动终端处理能力和内存有限，难以处理现有因特网协议族,移动终端显示和输入方式与计算机不一样，现有因特网应用服务不能被移动终端使用,结论：在现有条件下，需要为移动终端制订新协议,移动通信手机的系统介绍,第61页,WAP,设计标准,基于现有因特网,-对现有因特网标准进行简化,-尽可能利用现有因特网资源,独立于无线网络,-能在各种无线承载网络上使用,独立于无线设备,-能运行在从手机到,PDA,等移动终端上,确保交互操作,-遵照,WAP,标准，不一样厂家设备就能够互操作,移动通信手机的系统介绍,第62页,WAP,提供业务,信息服务,-新闻、天气、体育、交通、股票行情,消息服务,-Email,、,语音信箱、短消息、传真,电子商务,-在线定票、股票交易、手机银行,移动通信手机的系统介绍,第63页,无线承载信道,短消息,SMS,-GSM、CDMA,电路交换数据,-GSM、IS-136、CDMA,分组交换数据,-GPRS、IS-136、CDMA,移动通信手机的系统介绍,第64页,WAP,系统结构,因特网,WAP,终端,无线网,WAP,网关,WAP,服务器,WWW,服务器,WML,HTML,WML,移动通信手机的系统介绍,第65页,WAP over GSM SMS,实例,WAP,代理,SMS-C,BSS,MSC,移动终端,防火墙,路由器,因特网,IP,WAP,应用 服务器,传真,网关,数据库,服务器,其它,服务器,Web,服务器,移动通信手机的系统介绍,第66页,第六部分 通用分组无线业务,GPRS,1、GPRS,原理,2、,GPRS,实现,移动通信手机的系统介绍,第67页,1,、GPRS,原理,GPRS,：General Packet Radio Service,GPRS,是一个基于,GSM,移动分组数据承载业务，在移动用户和远程数据网之间提供数据连接。,基于,GSM,分组交换模式,用于承载数据业务,移动通信手机的系统介绍,第68页,发展,GPRS,原因,移动通信网上数据业务量增加,GSM,缺乏高速数据承载业务,SMS：,基于信令信道,CSD：,独占信道，数据率只有9.6,kbps,移动通信手机的系统介绍,第69页,GPRS,特点,采取分组交换技术,提供较高得数据速率,可实现非对称链路,一次连接永远在线,同时支持话音和数据,提供了与,IP,网络互通功效,移动通信手机的系统介绍,第70页,分组统计复用,用户,A,用户,B,用户,C,时隙,1,2,3,4,5,6,7,8,多个用户共用一个时隙,用户,A,用户,B,用户,C,时隙,1,2,3,4,5,6,7,8,一个用户使用多个时隙最多占用8个时隙,移动通信手机的系统介绍,第71页,四种编码方案,编码方案,码率(约为),速率(,kb/s),8时隙速率(,kb/s),CS-1,1:2,9.05,72.4,CS-2,2:3,13.4,107.2,CS-3,3:4,15.6,124.8,CS-4,1:1,21.4,171.2,编码方式级别越高，速率越高，前向纠错能力越弱,CS-4,码率快要1:1，几乎没有冗余信息，也就没有纠错能力,移动通信手机的系统介绍,第72页,GPRS,速率,使用,CS-4，GPRS,可提供高达171.2,Kbps,传输速率，这只是理论上和理想条件下值,因为基站传输、无线干扰等原因，近期可用编码方案是CS-1和CS-2,当前GPRS可提供最大理论速率为：13.4*8=107,.2,K,bps,2,下行：最大26.8,Kbps,4,下行：最大53.6,Kbps,移动通信手机的系统介绍,第73页,GPRS,提供业务,Internet,业务,Web,浏览、,Email、FTP,VPN,业务,与企业内部网互通,信息点播,移动商务、移动银行,移动通信手机的系统介绍,第74页,GPRS,组成,GPRS,骨干,MS,BSS,PCU,SGSN,GGSN,数据网,Um,Gb,Gi,MS：Mobile Station,移动终端,PCU：Packet Control Unit,分组控制单元,SGSN：Serving GPRS Supporting Node,GPRS,业务支持节点,GGSN：Gateway GPRS Supporting Node,GPRS,网关支持节点,移动通信手机的系统介绍,第75页,支持,GPRS,移动终端,三种,GPRS,移动终端,A,类：,GPRS,分组业务和话音业务可同时进行,B,类：可提供分组业务和话音业务，但不能同时工作,C,类：只用于分组业务,移动终端能力,3个下行1个上行：,Motorola,4个下行1个上行：,Ericsson,R520,移动通信手机的系统介绍,第76页,分组控制单元,PCU,负责处理无线信道数据业务,无线数据信道管理和分配,用户数据压缩、加密和转发,向,GPRS,网络屏蔽使用无线技术,移动通信手机的系统介绍,第77页,SGSNGPRS,业务支持节点,SGSN,经过幀中继与,BSS,直接相连,是,GPRS,骨干网主要组成部分,是移动终端与,GPRS,网络之间接口,含有以下功效,统计移动终端当前位置信息,在移动终端和,GGSN,之间转发移动分组数据,对数据进行压缩,实现鉴权和加密,移动通信手机的系统介绍,第78页,GGSN,GPRS,网关支持节点,GGSN,经过基于,IP,协议,GPRS,骨干网与其它,GGSN,和,SGSN,相连,是连接,GPRS,网和外部数据网网关,经过一个,GGSN，GPRS,能够连接到多个外部数据网上,功效,内部：维护,GPRS,骨干网,外部：连接多个数据网,对分组数据进行协议转换,移动通信手机的系统介绍,第79页,GPRS,骨干网特点,由,SGSN,和,GGSN,组成,GPRS,骨干网是一个纯粹,IP,网,GPRS,骨干网能够使用与因特网相同方法构建，或在现有,IP,网上经过,VPN,来构建,GPRS,骨干网中，全部数据经过隧道传送，隧道协议,GTP,使用隧道好处,移动台移动对,IP,透明，只需改变隧道配置,来自网外,IP,报文不在骨干网内路由，增加了系统隐蔽性和报文保密性,隧道能够封装任意数据，实现与各种数据网互通,移动通信手机的系统介绍,第80页,2,、GPRS,实现,GPRS,能够叠加在现有,GSM,网上，,GSM,无线资源能够在话音和,GPRS,数据之间共享,叠加布署所需工作,-对,BSS,进行软件(和硬件)升级，增加,PCU,功效；或独立设置,PCU,-构建,GPRS,全,IP,骨干网,-对,GSM,网相关实体进行升级,-将,GPRS,与外部数据网互联,移动通信手机的系统介绍,第81页,GPRS,网络逻辑结构,移动通信手机的系统介绍,第82页,GPRS,实现实例,BTS,BSC,因特网,GPRS,主干,IP,网络,7#,信令,MSC/,VLR,HLR,PCU,SGSN,GGSN,防火墙,GSM,网,GPRS,网,移动通信手机的系统介绍,第83页,
