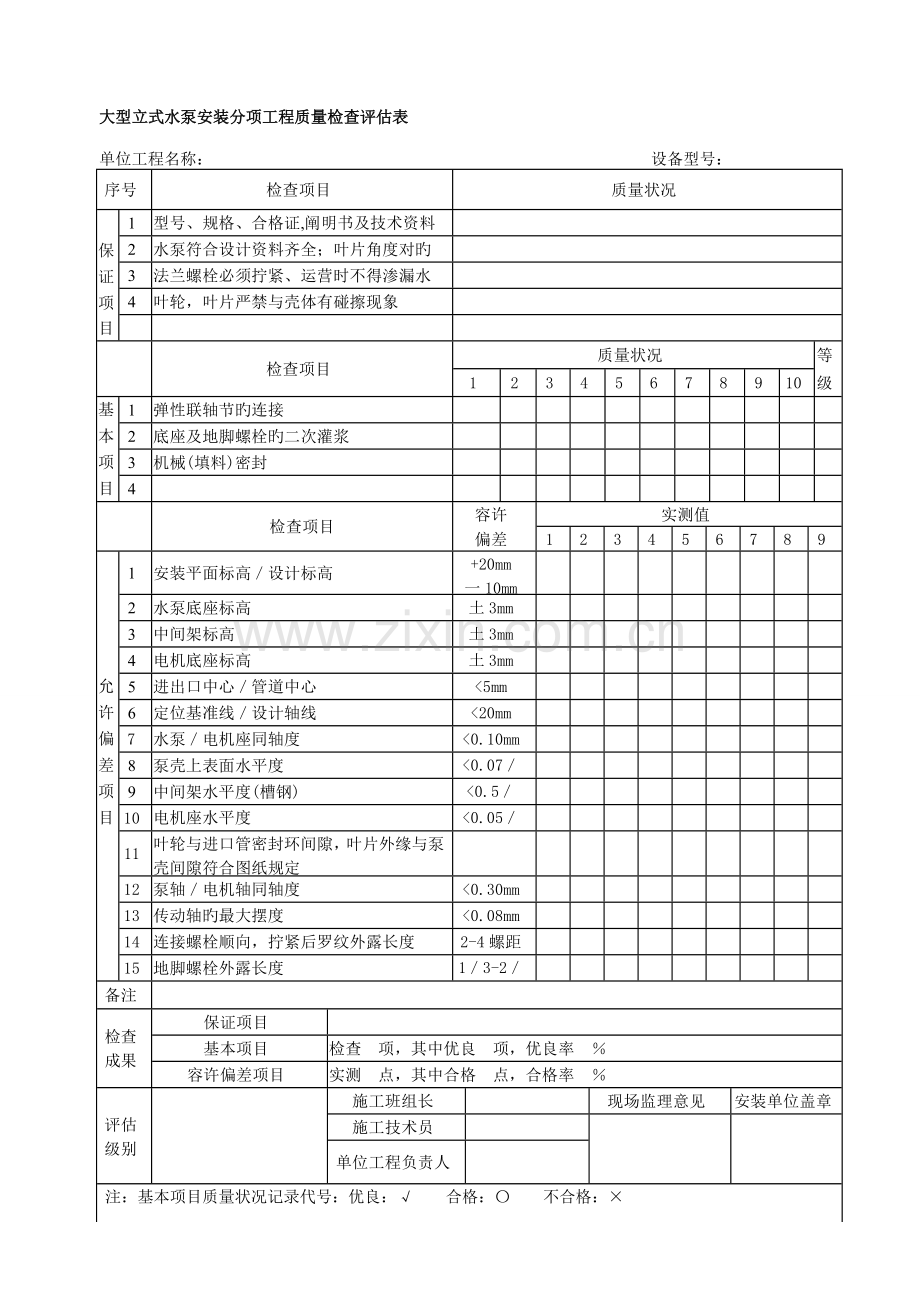

大型立式水泵安装分项工程质量检查评估表
单位工程名称：　　　　　　　　　　　　　　　　　　　　　　　　　　　设备型号：
分部工程名称：　　　　　　　　　　　　　　　　　　　　　　　　　　　编　　号：JS－SP－01

序号
检查项目
质量状况

1
型号、规格、合格证,阐明书及技术资料

保
2
水泵符合设计资料齐全；叶片角度对旳

证
3
法兰螺栓必须拧紧、运营时不得渗漏水

项
4
叶轮，叶片严禁与壳体有碰擦现象

目

检查项目
质量状况
等
1
2
3
4
5
6
7
8
9
10
级
基
1
弹性联轴节旳连接

本
2
底座及地脚螺栓旳二次灌浆

项
3
机械(填料)密封

目
4

检查项目
容许
实测值
偏差
1
2
3
4
5
6
7
8
9

1
安装平面标高／设计标高
+20mm
一10mm

2
水泵底座标高
土3mm

3
中间架标高
土3mm

4
电机底座标高
土3mm

允
5
进出口中心／管道中心
<5mm

许
6
定位基准线／设计轴线
<20mm

偏
7
水泵／电机座同轴度
<0.10mm

差
8
泵壳上表面水平度
<0.07／1000

项
9
中间架水平度(槽钢)
<0.5／1000

目
10
电机座水平度
叶轮与进口管密封环间隙，叶片外缘与泵
<0.05／1000

11
叶轮与进口管密封环间隙，叶片外缘与泵壳间隙符合图纸规定

12
泵轴／电机轴同轴度
<0.30mm

13
传动轴旳最大摆度
<0.08mm

14
连接螺栓顺向，拧紧后罗纹外露长度
2-4螺距

15
地脚螺栓外露长度
1／3-2／3D

备注

检查
成果
保证项目

基本项目
检查　项，其中优良　项，优良率　％
容许偏差项目
实测　点，其中合格　点，合格率　％

评估级别

施工班组长

现场监理意见
安装单位盖章

施工技术员

单位工程负责人

注：基本项目质量状况记录代号：优良：√　　合格：〇　　不合格：×
