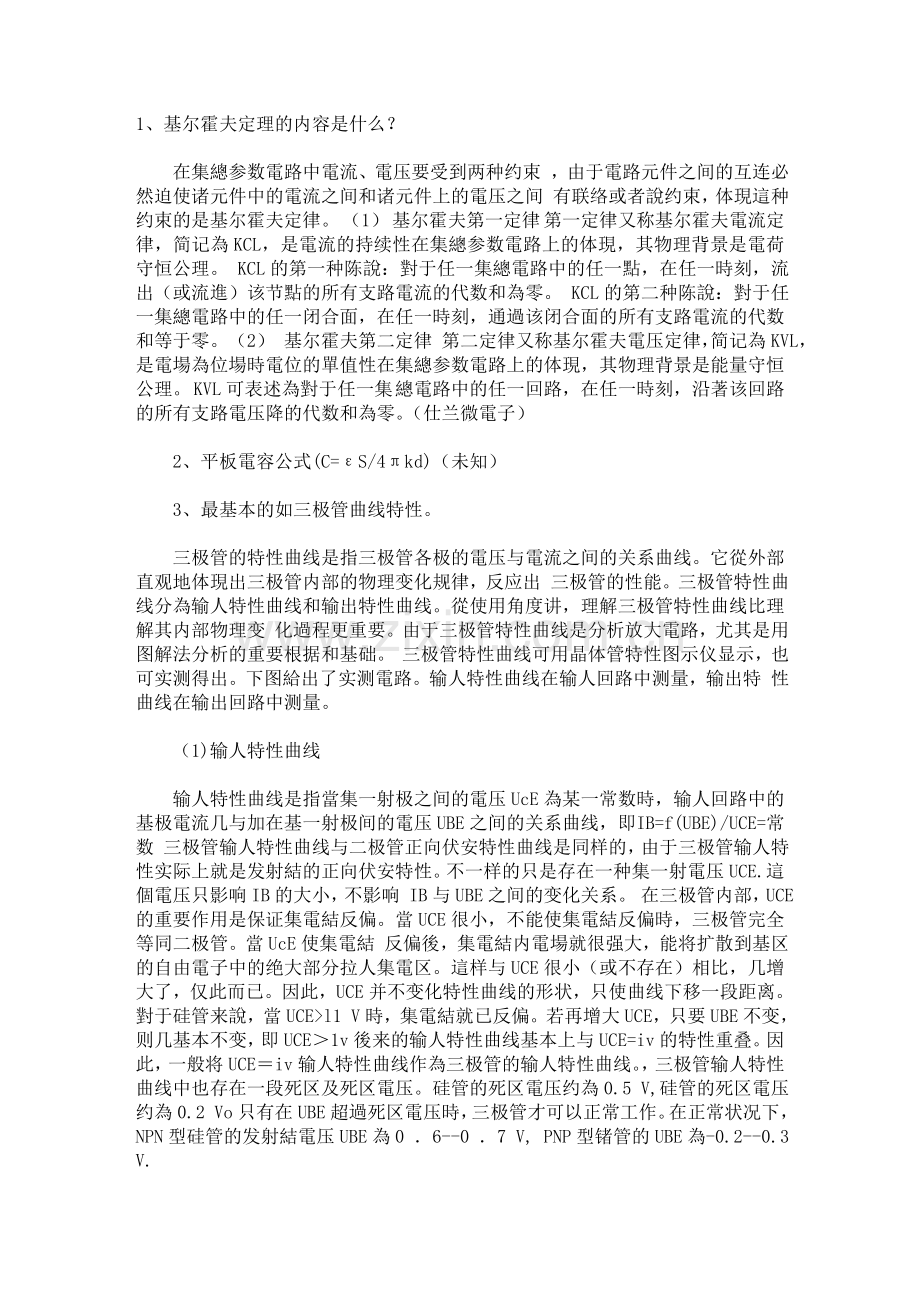

1、基尔霍夫定理的内容是什么？
在集總参数電路中電流、電压要受到两种约束 ，由于電路元件之间的互连必然迫使诸元件中的電流之间和诸元件上的電压之间 有联络或者說约束，体現這种约束的是基尔霍夫定律。 （1） 基尔霍夫第一定律 第一定律又称基尔霍夫電流定律，简记為KCL，是電流的持续性在集總参数電路上的体現，其物理背景是電荷守恒公理。 KCL的第一种陈說：對于任一集總電路中的任一點，在任一時刻，流出（或流進）该节點的所有支路電流的代数和為零。 KCL的第二种陈說：對于任一集總電路中的任一闭合面，在任一時刻，通過该闭合面的所有支路電流的代数和等于零。 （2） 基尔霍夫第二定律 第二定律又称基尔霍夫電压定律，简记為KVL，是電場為位場時電位的單值性在集總参数電路上的体現，其物理背景是能量守恒公理。 KVL可表述為對于任一集 總電路中的任一回路，在任一時刻，沿著该回路的所有支路電压降的代数和為零。（仕兰微電子）
2、平板電容公式(C=εS/4πkd)（未知）
3、最基本的如三极管曲线特性。
三极管的特性曲线是指三极管各极的電压与電流之间的关系曲线。它從外部直观地体現出三极管内部的物理变化规律，反应出 三极管的性能。三极管特性曲线分為输人特性曲线和输出特性曲线。從使用角度讲，理解三极管特性曲线比理解其内部物理变 化過程更重要。由于三极管特性曲线是分析放大電路，尤其是用图解法分析的重要根据和基础。 三极管特性曲线可用晶体管特性图示仪显示，也可实测得出。下图給出了实测電路。输人特性曲线在输人回路中测量，输出特 性曲线在输出回路中测量。
（1)输人特性曲线
输人特性曲线是指當集一射极之间的電压UcE為某一常数時，输人回路中的基极電流几与加在基一射极间的電压UBE之间的关系 曲线，即 IB=f(UBE)/UCE=常数 三极管输人特性曲线与二极管正向伏安特性曲线是同样的，由于三极管输人特性实际上就是发射結的正向伏安特性。不一样的只是存在一种集一射電压UCE .這個電压只影响IB的大小，不影响 IB与UBE之间的变化关系。 在三极管内部，UCE的重要作用是保证集電結反偏。當UCE很小，不能使集電結反偏時，三极管完全等同二极管。當UcE使集電結 反偏後，集電結内電場就很强大，能将扩散到基区的自由電子中的绝大部分拉人集電区。這样与UCE很小（或不存在）相比，几增大了，仅此而已。因此，UCE并不变化特性曲线的形状，只使曲线下移一段距离。對于硅管来說，當UCE>l1 V時，集電結就已反偏。若再增大UCE，只要UBE不变，则几基本不变，即UCE＞1v後来的输人特性曲线基本上与UCE=iv的特性重叠。因此，一般将UCE＝iv输人特性曲线作為三极管的输人特性曲线。，三极管输人特性曲线中也存在一段死区及死区電压。硅管的死区電压约為0.5 V,硅管的死区電压约為0.2 Vo只有在UBE超過死区電压時，三极管才可以正常工作。在正常状况下，NPN型硅管的发射結電压UBE為0 ．6--0 ．7 V, PNP型锗管的UBE為-0.2--0.3 V.
(2）输出特性曲线

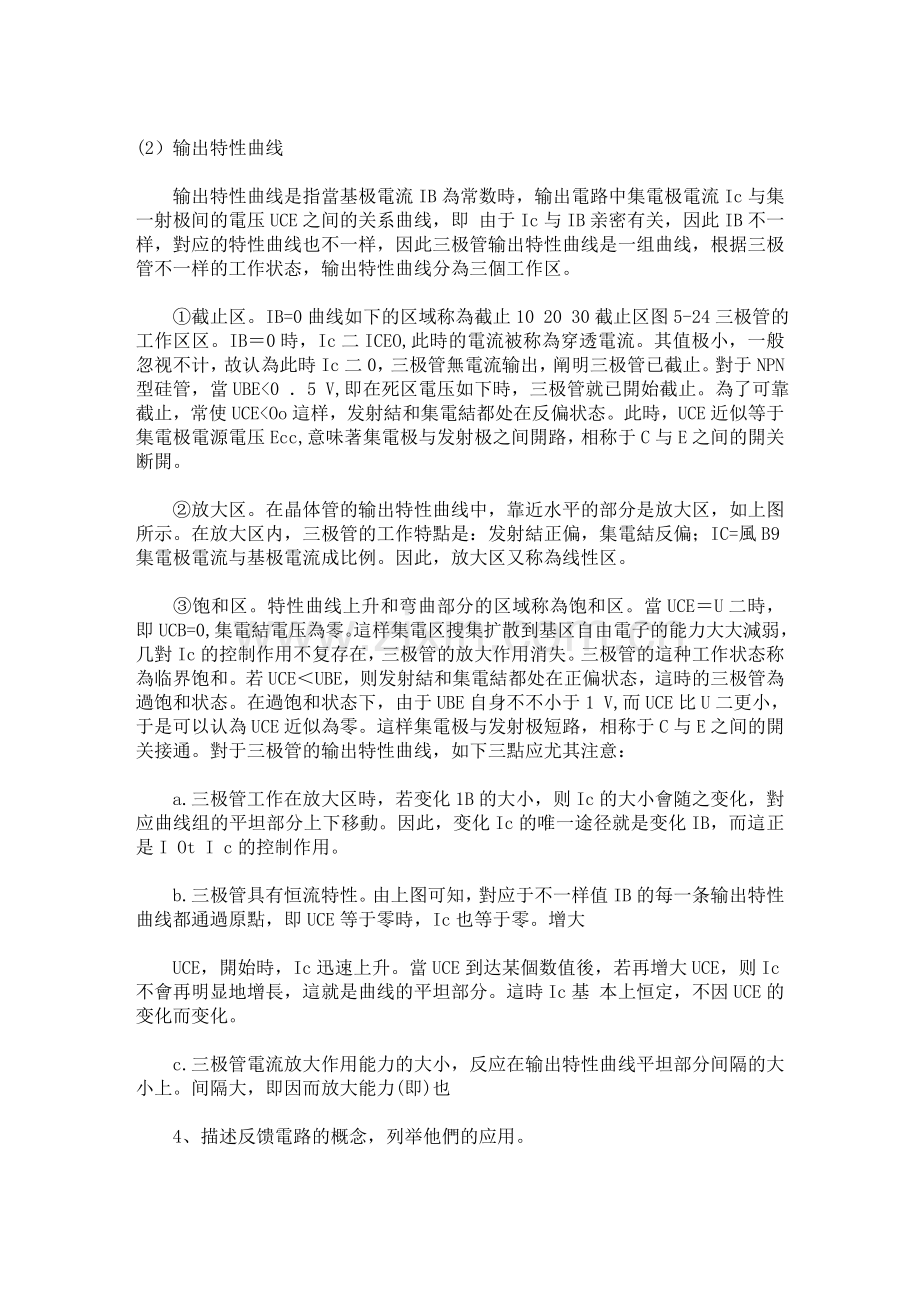

输出特性曲线是指當基极電流IB為常数時，输出電路中集電极電流Ic与集一射极间的電压UCE之间的关系曲线，即 由于Ic与IB亲密有关，因此IB不一样，對应的特性曲线也不一样，因此三极管输出特性曲线是一组曲线，根据三极管不一样的工作状态，输出特性曲线分為三個工作区。
①截止区。IB=0曲线如下的区域称為截止10 20 30截止区图5-24三极管的工作区区。IB＝0時，Ic二ICEO,此時的電流被称為穿透電流。其值极小，一般忽视不计，故认為此時Ic二0，三极管無電流输出，阐明三极管已截止。對于NPN型硅管，當UBE<0 ．5 V,即在死区電压如下時，三极管就已開始截止。為了可靠截止，常使UCE<Oo這样，发射結和集電結都处在反偏状态。此時，UCE近似等于集電极電源電压Ecc,意味著集電极与发射极之间開路，相称于C与E之间的開关断開。
②放大区。在晶体管的输出特性曲线中，靠近水平的部分是放大区，如上图所示。在放大区内，三极管的工作特點是：发射結正偏，集電結反偏；IC=風B9集電极電流与基极電流成比例。因此，放大区又称為线性区。
③饱和区。特性曲线上升和弯曲部分的区域称為饱和区。當UCE＝U二時，即UCB=0,集電結電压為零。這样集電区搜集扩散到基 区自由電子的能力大大減弱，几對Ic的控制作用不复存在，三极管的放大作用消失。三极管的這种工作状态称為临界饱和。若UCE＜UBE，则发射結和集電結都处在正偏状态，這時的三极管為過饱和状态。在過饱和状态下，由于UBE自身不不小于1 V,而UCE比U二更小，于是可以认為UCE近似為零。這样集電极与发射极短路，相称于C与E之间的開关接通。對于三极管的输出特性曲线，如下三點应尤其注意：
a.三极管工作在放大区時，若变化1B的大小，则Ic的大小會随之变化，對应曲线组的平坦部分上下移動。因此，变化Ic的唯一途径就是变化IB，而這正是I Ot I c的控制作用。
b.三极管具有恒流特性。由上图可知，對应于不一样值IB的每一条输出特性曲线都通過原點，即UCE等于零時，Ic也等于零。增大
UCE，開始時，Ic迅速上升。當UCE到达某個数值後，若再增大UCE，则Ic不會再明显地增長，這就是曲线的平坦部分。這時Ic基 本上恒定，不因UCE的变化而变化。
c.三极管電流放大作用能力的大小，反应在输出特性曲线平坦部分间隔的大小上。间隔大，即因而放大能力(即)也
4、描述反馈電路的概念，列举他們的应用。
反馈，就是在電子系统中，把输出回路中的電量输入到输入回路中去。
反馈的类型有：電压串联负反馈、電流串联负反馈、電压并联负反馈、電流并联负反馈。
负反馈的長处：減少放大器的增益敏捷度，变化输入電阻和输出電阻，改善放大器的线性和非线性失真，有效地扩展放大器的 通频带，自動调整作用。
電压负反馈的特點：電路的输出電压趋向于维持恒定。
電流负反馈的特點：電路的输出電流趋向于维持恒定
2答：反馈是将放大器输出信号(電压或電流)的一部分或所有，回授到放大器输入端与输入信号進行比较(相加或相減)，并用比 较所得的有效输入信号去控制输出，這就是放大器的反馈過程。负反馈對放大器性能有四种影响：1) 減少放大倍数2) 提高放大倍数的稳定性由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数會变化，其相對变化量越小，则稳定性高。3) 減小非线性失真和噪声4) 变化了放大器的输入電阻Ri和输出電阻Ro對输入電阻ri的影响：串联负反馈使输入電阻增長，并联负反馈使输入電阻減小。對输出電阻ro的影响：電压负反馈使输出電阻減小，電流负反馈使输出電阻增長。负反馈的应用：電压并联负反馈，電流串联负反馈，電压串联负反馈和電流并联负反馈
5、负反馈种类（電压并联反馈，電流串联反馈，電压串联反馈和電流并联反馈）；负反
馈的長处（減少放大器的增益敏捷度，变化输入電阻和输出電阻，改善放大器的线性和非
线性失真，有效地扩展放大器的通频带，自動调整作用）
6、放大電路的频率赔偿的目的是什么，有哪些措施？
频率赔偿目的就是減小時钟和相位差，使输入输出频率同步。
诸多放大電路裏都會用到锁相环频率赔偿電路 或负反馈，增長通频带（仕兰微電子）
（2）种答案
频率赔偿是放大器技术的必要措施。之因此采用频率赔偿，是由于電子元器件的特性并不是理想的。晶体管電路中，由于晶体 管結電容的存在，假如不加以赔偿，往往會导致高频過多的現象。此外為了防止自激，許多放大器往往會對输入信号的频率和 摆率加以限制，這是一定意义上的“赔偿”，或者是修正。
频率赔偿的措施是使用反馈
7、频率响应，如：怎么才算是稳定的，怎样变化频响曲线的几种措施。
答：频率响应一般亦称频率特性，频率响应或频率特性是衡量放大電路對不一样频率输入信号适应能力的一项技术指標。实质上，频率响应就是指放大器的增益与频率的关系。一般讲一种好的放大器，不仅要有足够的放大倍数，并且要有良好的保真性能 ，即：放大器的非线性失真要小，放大器的频率响应要好。“好”：指放大器對不一样频率的信号要有同等的放大。之因此放大器具有频率响应問題，原因有二：一是实际放大的信号频率不是單一的；；二是放大器具有電抗元件和電抗原因。由于放大電 路中存在電抗元件（如管子的极间電容，電路的负载電容、分布電容、耦合電容、射极旁路電容等），使得放大器也許對不一样频率信号分量的放大倍数和相移不一样。如放大電路對不一样频率信号的幅值放大不一样，就會引起幅度失真；如放大電路對不一样频率信号产生的相移不一样就會引起相位失真。幅度失真和相位失真總称為频率失真，由于此失真是由電路的线性電抗元件（電阻、電容、電感等）引起的，故不称為线性失真。為实現信号不失真放大因此要需研究放大器的频率响应。
2）答案
由于放大器件自身具有极间電容，以及放大電路中有時存在電抗性元件，因此，當输入不一样频率信号時，電路的放大倍数将成 為频率的函数，這個特性就是频率特性或者频率响应。分為幅频特性和相频特性。 变化频响曲线就是变化其幅度和相位响应，可以通過外加RC，LC网络来变化其幅频特性和相频特性
8、給出一种查分运放，怎样相位赔偿，并画赔偿後的波特图。
答：一般對于两级或者多级的运放才需要赔偿。一般采用密勒赔偿。例如两级的全差分运放和两级的双端输入單端输出的运放，都可以采用密勒赔偿，在第二级（输出级）進行赔偿。区别在于：對于全差分运放，两個输出级都要進行赔偿，而對于單端 输出的两级运放，只要一种密勒赔偿。（凹凸）
2案
當工作频率升高時，放大器會产生附加相移，也許使负反馈变成正反馈而引起自激。進行相位赔偿可以消除高频自激。相位赔偿的原理是，在具有高放大倍数的中间级，运用一小電容C（几拾～几百微微法）构成電压并联负反馈電路。電容校正，RC校正，分别對相频特性和幅频特性進行修改。
9、基本放大電路种类（電压放大器，電流放大器，互导放大器和互阻放大器），优缺 點，尤其是广泛采用差分构造的原因。
答：放大電路的作用：放大電路是電子技术中广泛使用的電路之一，其作用是将微弱的输入信号（電压、電流、功率）不失真 地放大到负载所需要的数值。放大電路种类：（1）電压放大器：输入信号很小，规定获得不失真的较大的输出压，也称小信号放大器；（2）功率放大器：输入信号较大，规定放大器输出足够的功率，也称大信号放大器。差分電路是具有這样一种功能的電路。该電路的输入端是两個信号的输入，這两個信号的差值，為電路有效输入信号，電路的输出是對這两個输入信号之差的放大。设想這样一种情景，假如存在干扰信号，會對两個输入信号产生相似的干扰，通過两者之差，干扰信号的有效输入為零 ，這就到达了抗共模干扰的目的。
（未知）
10、給出一差分電路，告诉其输出電压Y+和Y-,求共模分量和差模分量。
共模分量是Yc，差模分量是Yd，则可知其输出為
Y+=Yc+Yd
Y-=Yc-Yd
可知
Yc=(Y+ + Y-)/2
Yd=(Y+ - Y-)/2
（未知）
11、画差放的两個输入管。
差分输入的两個三极管，完全對称，共射電路，输入為基极，输出在集電极。（凹凸）
12、画出由运放构成加法、減法、微分、积分运算的電路原理图。并画出一种晶体管级的
运放電路。
加法電路有同相加法，反相加法，分别在同相端与反相端输入多种相加的信号。
減法電路可以使用分别在同相，反相输入端進行減法；或者可以使用两個运放实現減法。
积分電路是Rf换成電容C，R1，C构成积分電路；C，Rf构成微分電路。理论公式：I=(1/C)dU/dt 。
（仕兰微電子）
13、用运算放大器构成一种10倍的放大器。-Rf/R1=10（未知）
14、給出一种简朴電路，让你分析输出電压的特性（就是個积分電路），并求输出端某點
的 rise/fall時间。(Infineon笔试试題)
15、電阻R和電容C串联，输入電压為R和C之间的電压，输出電压分别為C上電压和R上電
压，规定绘制這两种電路输入電压的频谱，判断這两种電路何為高通滤波器，何為低通滤
波器。當RC<<T時，給出输入電压波形图，绘制两种電路的输出波形图。
高通滤波器：進入這個滤波器的全音频信号，只有高于滤波器设定频率的信号可以通過；例如是100赫兹的高通滤波器，只 有高于100赫兹的信号可以通過。 低通滤波器：進入這個滤波器的全音频信号，只有低于滤波器设定频率的信号可以通過；例如是100赫兹的低通滤波器，只有低 于100赫兹的信号可以通過。 高通滤波器和低通滤波器的组合就是我們常用的分频器。
（未知）
16、有源滤波器和無源滤波器的原理及区别?
無源滤波器：這种電路重要有無源元件R、L和C构成有源滤波器：集成运放和R、C构成，具有不用電感、体积小、重量轻等 。
長处
集成运放的開环電压增益和输入阻抗均很高，输出電阻小，构成有源滤波電路後還具有一定的電压放大和缓冲作用。但集成运 放带宽有限，因此目前的有源滤波電路的工作频率难以做得很高。
（新太硬件）
17、有一時域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),當其通過低通、
带通、高通滤波器後的信号表达方式。（未知）
18、选择電阻時要考虑什么？
電阻承受的功率、自身的阻值、加在两端的電压和電流（東信笔试題）
19、在CMOS電路中，要有一种單管作為開关管精确传递模拟低電平，這個單管你會用P管
還是N管，為何？
MOS管是栅電压控制漏源之间電流导通状况的器件，数字電路中MOS管在大信号工作，有导通和截止两种状态，因此可以作為 電子開关。然而，NMOS并不是一种理想的開关。當输入為1時，通過開关的输出電平将會比输入低一种NMOS管的阈值電压Vtn。 而當输入為0時，输出仍為0。
PMOS管也不是一种理想開关，當输入為0，經開关传播到输出端的電平将高于一种PMOS管的阈值電压|Vtp|;而當输入為1，經開 关的输出仍為1。
CMOS传播门
CMOS传播门由PMOS和NMOS并连互补相连而成的電路。NMOS開关在传播高電平時不仅存在阈值電压损失，并且传播過程中的瞬态
特性也不理想。可以采用传播门（即PMOS和NMOS并连）弥补上述缺陷。在输入從0到1的变化范围，输出電压一直等于输入電压 ，消除了阈值损失。
由題意可知為了在低電平不产生信号的失真，应當选用NMOS管。
（仕兰微電子）
20、給出多种mos管构成的電路求5個點的電压。(Infineon笔试试題)
21、電压源、電流源是集成電路中常常用到的模块，請画出你懂得的线路构造，简朴描述
其优缺陷。（仕兰微電子）
22、画電流偏置的产生電路，并解释。（凹凸）
23、史密斯特電路,求回差電压。（华為面试題）
24、晶体振荡器,仿佛是給出振荡频率让你求周期(应當是單片机的,12分之一周期....)
（华為面试題）
25、LC正弦波振荡器有哪几种三點式振荡電路，分别画出其原理图。（仕兰微電子）
26、VCO是什么,什么参数(压控振荡器?)
在通信系统電路中，压控(VCO)是其关键部件，尤其是在锁相环電路、時钟恢复電路和频率综合器電路等更是重中之重，可以毫不夸张地說在電子通信技术领域，VCO几乎与電流源和运放具有同等重要地位。
VCO的重要性能指標
VCO的性能指[4]標重要包括:频率调谐范围，输出功率，(長期及短期)频率稳定度，相位噪声，频谱纯度，電调速度，推频系数 ，频率牵引等。 频率调谐范围是VCO的重要指標之一，与谐振器及電路的拓扑构造有关。一般，调谐范围越大，谐振器的Q值越小，谐振器的Q值与的相位噪声有关，Q值越小，相位噪声性能越差。 的频率稳定度包括長期稳定度和短期稳定度，它們各自又分别包括幅度稳定度和相位稳定度。長期相位稳定度和短期幅度稳定度在中一般不考虑;長期幅度稳定度重要受环境温度影响，短期相位稳定度重要指相位噪声。在多种高性能、宽動态范围的频率 变换中，相位噪声是一种重要限制原因。在数字通信系统中，载波信号的相位噪声還要影响载波跟踪精度。 其他的指標中，的频谱纯度表达了输出中對谐波和杂波的克制能力；推频系数表达了由于電源電压变化而引起的振荡频率的变 化；频率牵引则表达了负载的变化對振荡频率的影响；電调速度表达了振荡频率随调谐電压变化快慢的能力。 在压控的各项指標中，频率调谐范围和输出功率是衡量的初级指標，其他各项指標根据详细应用背景不向而有所侧重。例如， 在作為频率合成器的一部分時，對VCO的规定，可概括為一下几方面:应满足较高的相位噪声规定；要有极快的调谐速度，频温特性和频漂性能要好；功率平坦度好；電磁兼容性好。
VCO 即压控，是射频電路的重要构成部分。
射频電路多采用调制解调方式，因此严重依赖本振。而現代通信技术规定复用、跳频等新技术，采用電压控制振荡回路中電容的電容量，進而变化振荡回路谐振频率就成為实現這些技术的手段之一。 压控与一般本振相比，在谐振回路中多出了電控器件，例如变容二极管；一般压控多以克拉泼形式存在，以保证電路工作點和Q 值的稳定性。
2案
VCO即压控振荡器，在通信系统電路中，压控振荡器(VCO)是其关键部件，尤其是在锁相环電路、時钟恢复電路和频率综合器等 電路中。VCO的性能指標重要包括:频率调谐范围，输出功率，(長期及短期)频率稳定度，相位噪声，频谱纯度，電调速度，推频系数，频率牵引等。 （华為面试題）
27、锁相环有哪几部分构成？
锁相环路是一种反馈控制電路，简称锁相环（PLL）。锁相环的特點是：运用外部输入的参照信号控制环路内部振荡信号的频率和相位。因锁相环可以实現输出信号频率對输入信号频率的自動跟踪，因此锁相环一般用于闭环跟踪電路。锁相环在工作的過程中，當输出信号的频率与输入信号的频率相等時，输出電压与输入電压保持固定的相位差值，即输出電压与输入電压的相位被锁住，這就是锁相环名称的由来。锁相环一般由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分构成锁相环中的鉴相器又称為相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成電压信号输出，该信号經低通滤波器滤波後形成压控振荡器的控制電压，對振荡器输出信号的频率实行控制。（仕兰微電子）
28、锁相环電路构成，振荡器（例如用D触发器怎样搭）。
（未知）
29、求锁相环的输出频率，給了一种锁相环的构造图。（未知）
30、假如企业做高频電子的，也許還要RF知识，调频，鉴频鉴相之类，不一一列举。（未
知）
31、一電源和一段传播线相连（長度為L,传播時间為T），画出终端处波形，考虑传播线
無损耗。給出電源電压波形图，规定绘制终端波形图。（未知）
32、微波電路的匹配電阻。
阻抗共轭匹配，传播功率最大 （未知）
33、DAC和ADC的实現各有哪些措施？（仕兰微電子）
34、A/D電路构成、工作原理。
答：33,34題可以放在一起回答，都是有关AD或者DA的問題。ADC和DAC是模拟系统和数字系统的接口。
1，数模转换（DAC）：将数字二進制代码转换為模拟信息的（译码）器。
模数转换（ADC）：将输入的模拟信息转换為二進制数码的（编码）器。
2，常用的数模转换方案有：開关树译码方案，权電流方案，双极性DAC，权電容译码房方案。其重要的性能指標有：辨别力（ 敏捷度），精确度，转换速度。
3，模数转换的基本過程：
采样---保持---量化---编码。
重要的性能指標：辨别力（敏捷度）或者辨别率，精度，转换速度。
A/D转换方案：
并行比较型，逐次迫近型，双积分型，跟踪比较型。
（未知）
35、实际工作所需要的某些技术知识(面试轻易問到)。如電路的低功耗，稳定，高速怎样
做到，调运放，布版图注意的地方等等,一般會针對简历上你所写做過的東西详细問，肯
定會問得很细（因此别把什么都写上，精通之类的詞也别用太多了），這個東西各個人就
不一样样了，不好說什么了。（未知）
什么是零點漂移？怎样克制零點漂移？
答：零點漂移，就是指放大電路的输入端短路時，输出端尚有缓慢变化的電压产生， 即输出電压偏离本来的起始點而上下漂動。克制零點漂移的措施一般有：采用恒温措施；赔偿法（采用热敏元件来抵消放大管 的变化或采用特性相似的放大管构成差分放大電路）；采用直流负反馈稳定静态工作點；在各级之间采用阻容耦合或者采用特 殊设计的调制解调式直流放大器等。
