砖墙砌筑工程技术交底.doc

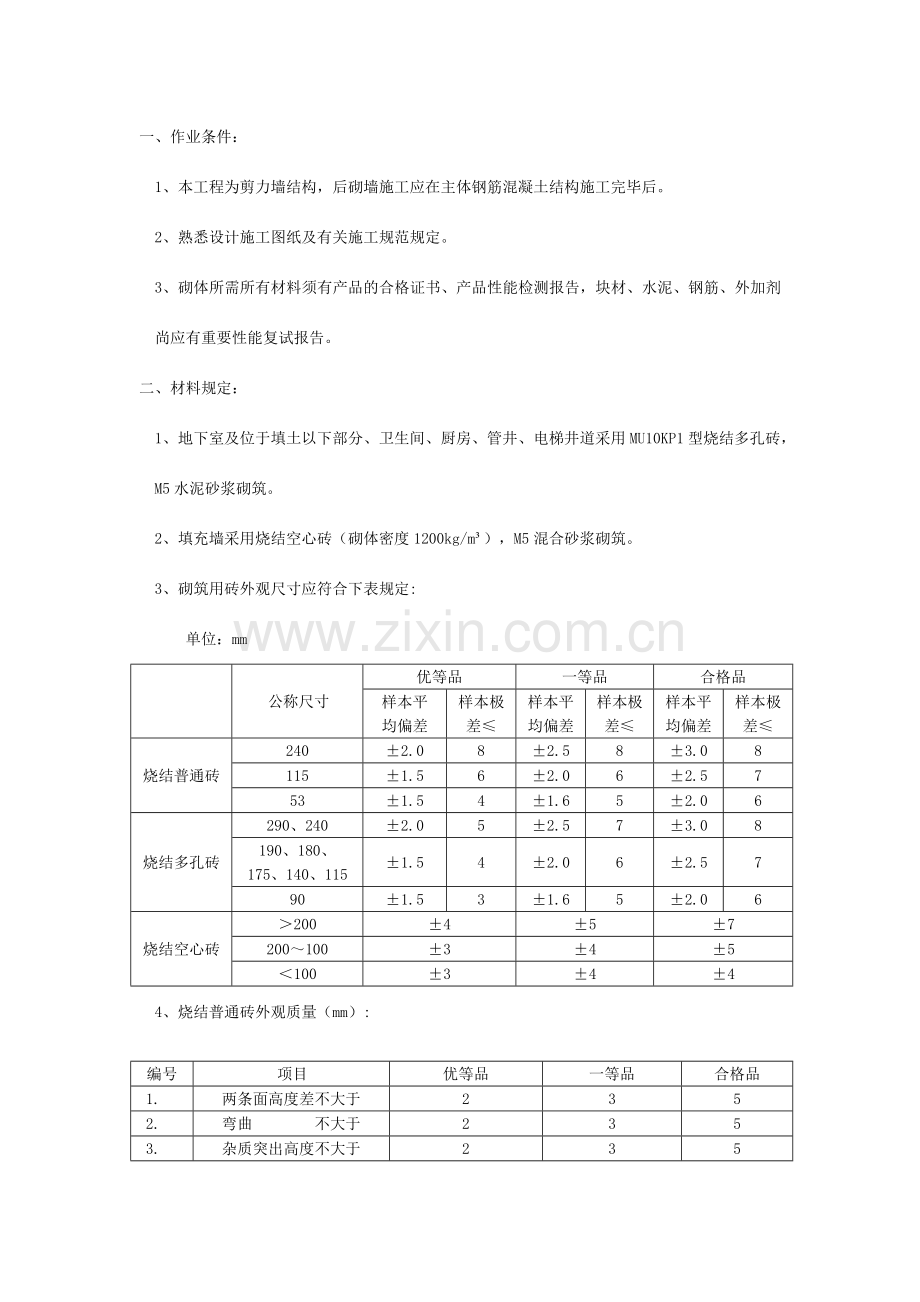

一、作业条件：
1、本工程为剪力墙结构，后砌墙施工应在主体钢筋混凝土结构施工完毕后。
2、熟悉设计施工图纸及有关施工规范规定。
3、砌体所需所有材料须有产品的合格证书、产品性能检测报告，块材、水泥、钢筋、外加剂尚应有重要性能复试报告。
二、材料规定：
1、地下室及位于填土以下部分、卫生间、厨房、管井、电梯井道采用MU10KP1型烧结多孔砖，M5水泥砂浆砌筑。
2、填充墙采用烧结空心砖（砌体密度1200kg/m³），M5混合砂浆砌筑。
3、砌筑用砖外观尺寸应符合下表规定:
单位：mm

公称尺寸
优等品
一等品
合格品
样本平
均偏差
样本极
差≤
样本平
均偏差
样本极
差≤
样本平
均偏差
样本极差≤
烧结普通砖
240
±2.0
8
±2.5
8
±3.0
8
115
±1.5
6
±2.0
6
±2.5
7
53
±1.5
4
±1.6
5
±2.0
6
烧结多孔砖
290、240
±2.0
5
±2.5
7
±3.0
8
190、180、
175、140、115
±1.5
4
±2.0
6
±2.5
7
90
±1.5
3
±1.6
5
±2.0
6
烧结空心砖
＞200
±4
±5
±7
200～100
±3
±4
±5
＜100
±3
±4
±4
4、烧结普通砖外观质量（mm）:

编号
项目
优等品
一等品
合格品
1.
两条面高度差不大于
2
3
5
2.
弯曲 不大于
2
3
5
3.
杂质突出高度不大于
2
3
5
4.
缺棱掉角的三个破坏尺寸同时不大于裂纹长度
A、大面上宽度方向及其延伸至条面长度
B、大面上长度方向及其延伸至顶面的长度或条顶面上水平裂纹的长度
15
70
100
20
70
100
30
110
150
5.
完整面不得少于
一条面和一顶面
一条面和一顶面
-
6.
颜色
基本一致
-
-
5、烧多孔砖砖外观质量（mm）:
编号
项目
优等品
一等品
合格品
1
颜色（一条面）
一致
基本一致
-
2
完整面不得少于
一条面和一顶面
一条面和一顶面
-
3
缺棱掉角的三个破坏尺寸不得同时大于（mm）
15
20
30
4
裂纹
长度
不大
于
大面上进一步孔壁15mm以上宽度方向及其延伸到条面的长度
60
80
100
大面上进一步孔壁15mm以上宽度方向及其延伸到顶面的长度
60

100

120

条、顶面上的水平裂纹
80
100
120
5
杂质在砖面上导致的凸出高度不大于（mm）
一条面和一顶面
一条面和一顶面
-
6、烧结空心砖外观质量（mm）:
编号
项 目
指 标
优等品
一等品
合格品
1
弯曲 不大于
3
4
5
2
缺棱掉角的三个破坏尺寸不得同时大于（mm）
15
30
40
3
未贯穿裂纹长度不大于（mm）
a.大面上宽度方向及其延伸到条面的长度
不允许
100
140
b.大面上长度方向或条面上水平方向的长度
不允许
120
160
4
贯穿裂纹长度不大于（mm）
a.大面上宽度方向及其延伸到条面的长度
不允许
60
80
b.壁、肋延长度方向、宽度方向及其水平方向的长度
不允许
60
80
5
肋、壁内残缺长度不大于（mm）
不允许
60
80
6
完整面不少于
一条面和一大面
一条面或一大面
-
7
欠火砖和酥砖
不允许
不允许
不允许
7、每一生产厂家的砖到现场后，对其重要性能送实验室复检。
8、水泥进场使用前，应按同一生产厂家、同一编号为一批对其强度、安定性进行复检；当使用中对水泥质量有怀疑或出厂超过三个月时，应复查实验，并按其结果使用。
9、本工程砌体工程所采用M5水泥砂浆、M5混合砂浆含泥量均不应超过5%。
10、砌体砂浆应通过实验室试配拟定配合比，拌和砂浆用水应符合《混凝土拌和用水标准》JGJ63的规定、天然中砂应通过颗粒级配、含泥量等指标的复检，不得采用消石灰、脱水硬化的石灰膏拌和混合砂浆；砌体砂浆中如需掺入外加剂，外加剂须通过性能复检，掺量应根据实验室配合比拟定。
三、操作工艺：
1、砌体施工前应提前2d对普通砖、多孔砖、空心砖进行浇水湿润，含水量控制在10%～15%。
2、将楼层内建筑垃圾、零星模板等清理干净。
3、根据主体结构施工时楼层控制线、引至楼层的高程控制点分别放出墙定位线和+500mm高程控制线，根据墙定位线放出后砌墙控制线、门窗洞口控制线，放线误差应控制在±5mm以内。
4、根据实验室拟定的砂浆配合比拌制砌体砂浆：
.自投料完毕开始算起水泥砂浆和混合砂浆，搅拌时间不得少于2min,水泥粉煤灰砂浆和掺加外加剂的砂浆，搅拌时间见不得少于3min，掺用有机塑化剂的砂浆搅拌时间不得少于5min。
.砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。对掺加缓凝剂的砂浆可根据具体情况延长。
.应按同一验收批且不超过250m³砌体留置各种类型及强度等级的砂浆试块，同一类型、强度等级的砂浆试块应不少于3组，同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所相应的立方体抗压强度，同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所相应的立方体抗压强度的0.75倍。同一验收批大于验收批只有一组试块时，该组试块必须大于或等于设计强度等级所相应的立方体抗压强度。
. 砂浆试块应以标准养护，龄期28d的试块抗压实验结果为准。
.当砂浆试块立方体抗压强度不能满足设计规定或对其实验结果有争议、怀疑及其数量局限性或缺少代表性时可采用原位检测的方法对其强度进行鉴定。
5、拌制砂浆应采用机械拌和，各组分材料应采用重量计量。
6、后砌墙与剪力墙、暗柱的拉结按照《钢筋混凝土结构构造详图》陕02G02 页44节点、选用，如主体结构施工时预埋拉结筋局限性设计规定，可在砌体施工前采用后植筋法植入拉结筋，植入拉结筋深度应为100mm，钻孔直径应为14mm。植筋固化时间一般为1h，砌体应在植筋固化后进行。
7、根据弹好的500mm高程控制线在后砌墙端部及转角处立好皮数杆，普通砖平砌时灰缝宜为62.5mm（含砖厚），多孔砖平砌时灰缝宜为100mm（含砖厚）；皮数杆间距不应大于15m，在相对两皮数杆上砖上边线处拉通线。
8、将拌和好的砂浆使用垂直运送设备倒运至工作面，根据墙体轴线及控制线进行排砖，多孔砖、普通砖砌体宜采用 “梅花丁”或一顺一丁的砌筑方法如图1所示，砖墙交接处或转角处应同时砌筑，对不能同时砌筑的必须留斜茬如附图2所示。
9、烧结空心砖砖墙底部宜砌筑3皮烧结普通砖，空心砖墙应侧砌，其孔洞呈水平方向，上下皮垂直灰缝错开1/2砖长，空心砖墙与普通砖墙交接处，应以普通砖墙引出不小于240mm长与空心砖墙相接，并与隔2皮空心砖高在交接处的水平灰缝中设立2Ø6拉结筋，拉结筋在空心砖墙中的长度不小于空心砖长加240mm，空心砖墙的转角处应用烧结普通砖砌筑，砌筑长度角边不小于240mm。

图1：砖砌墙组砌方式
图2：

10、砌砖时宜采用“三一”砌筑法，即一铲灰、一块砖、一揉压的砌筑方法。当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过30℃时，铺浆长度不得超过500mm。11、普通砖、多孔砖砌筑时竖向垂直灰缝上下皮应互相错开最小1/4砖长，砌筑时应选用配砖（53mm、115mm、175mm），砖墙的砂浆饱满度、水平灰缝饱满度不得小于80%，垂直灰缝宜采用挤浆或加浆法，不得出现透明缝、瞎缝和假缝。
12、砖垛与砼剪力墙交接时应埋设拉结钢筋，拉结钢筋末端做90゜弯钩，砖垛与砖墙交接时应隔皮与砖墙搭砌，搭砌长度不应小于1/4砖长，砖垛外表面上下皮垂直灰缝应互相错开1/2砖长，不得出现通缝。
13、填充墙砌筑至楼板或梁底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后再将其补砌。一砖厚多孔砖、普通砖墙墙顶最后一皮砖应整皮丁砌，与梁或板用砂浆塞实，卫生间厨房填充墙采用1/2砖厚砖墙时底部应按设计规定做不小于200mm高的混凝土上翻檐，顶部与楼板或梁连接时应按 陕02G02 页46节点3斜砌，斜砌砖必须逐块敲紧砌实。
14、电梯井填充墙腰部、门洞上部增长构造圈梁，控制按钮预留洞位置应按照电梯厂家提供的施工图设立。
15、本工程所采用门窗均有15mm～25mm间隙灰缝考虑，砌筑填充墙时门窗洞口均按设计规定足尺留置；门窗过梁按照建筑图的洞口净宽按照《钢筋混凝土过梁》陕02G05 荷载等级2选用，如采用预制过梁时强度应满足设计规定后进行安装，安装时端部锚固部分应采用砂浆坐实。
四、质量规定：
填充墙砌体应符合以下规定：
1、 砖、砌块和砌筑砂浆的强度等级应符合设计规定（主控项目 合格率100%）。
2、 填充墙一般项目允许偏差范围如下表：
项
次
项目
允许偏
差（mm）
检查方法
备注
1
轴线位移
10
用尺检查
在检查批的标准房建中随机抽查10，但不应少于3间；大面积房建和楼道按两个轴线或每10延米按一标准间计数，每间抽查不应少于3处
垂直度
小于或等于3m
5
用2m检测尺检查
大于3m
10
2
表面平整度
8
用2m检测尺和楔形塞尺检查
3
门窗洞口高、宽（后塞口）
±5
用尺检查
在检查批中抽查10%，且不应少于5处。
4
外墙上、下窗口偏移
20
用经纬仪或吊线检查
3、 填充墙砌体的砂浆饱满度规定：
砌体分类
灰缝
饱满度及规定
检查方法
备注
空心砖砌体
水平
≥80%
采用百格网检查块材地面砂浆的粘接痕迹面积
每步架子不少于3处，且每处不少于3块砖
垂直
填满砂浆，不得有透明缝、瞎缝、假缝
加气混凝土砌块和轻骨料混凝土小砌块砌体
水平
≥80%
垂直
≥80%
4、 填充墙砌体留置的拉结钢筋位置应与块体材料皮数相符合。拉结钢筋应置于灰缝中，埋置长度应符合设计规定，竖向位置偏差不应超过一皮高度。（在检查批中抽检20%，且不少于5处）
五、应注意的其他问题：
1、块材进场后应分类码放整齐，堆放高度不应超过2m。
2、填充墙砌筑完毕后应将墙面清理干净，剩余材料码放整齐或转运其它工作面，对于建筑垃圾应及时清理至指定堆放点堆放。
3、墙体砌筑完毕后应注意保护，防止灰斗车或人碰撞。
4、砌筑时临时间断施工处补砌时，必须将接茬处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
5、严禁在空心砖墙留置脚手架眼，多孔砖、普通砖墙需留置架眼时不得在洞口边240mm范围内。
6、对不符合规范规定的块材不得用于墙体砌筑，应挑出后在指定地点码放。

补充：
1、 电梯井增长圈梁、详见附图；
2、 水井门宽由1000mm变为700；
3、 水电井均设200高门槛。
4、 南户花房增设900高窗台（用空心砖砌筑），北户花房取消栏杆，花房均增设窗户变更为卧室。
5、 所有砖砌窗台均设6cm厚砼压顶。
6、 南户西侧门洞取消5cm后砌砖垛。
7、 进户门变高度更为2300mm。
8、 进户门洞边250mm范围内应用实心砖砌筑，室内门洞边250mm范围内可采用实心砖、空心砖间隔500mm。
