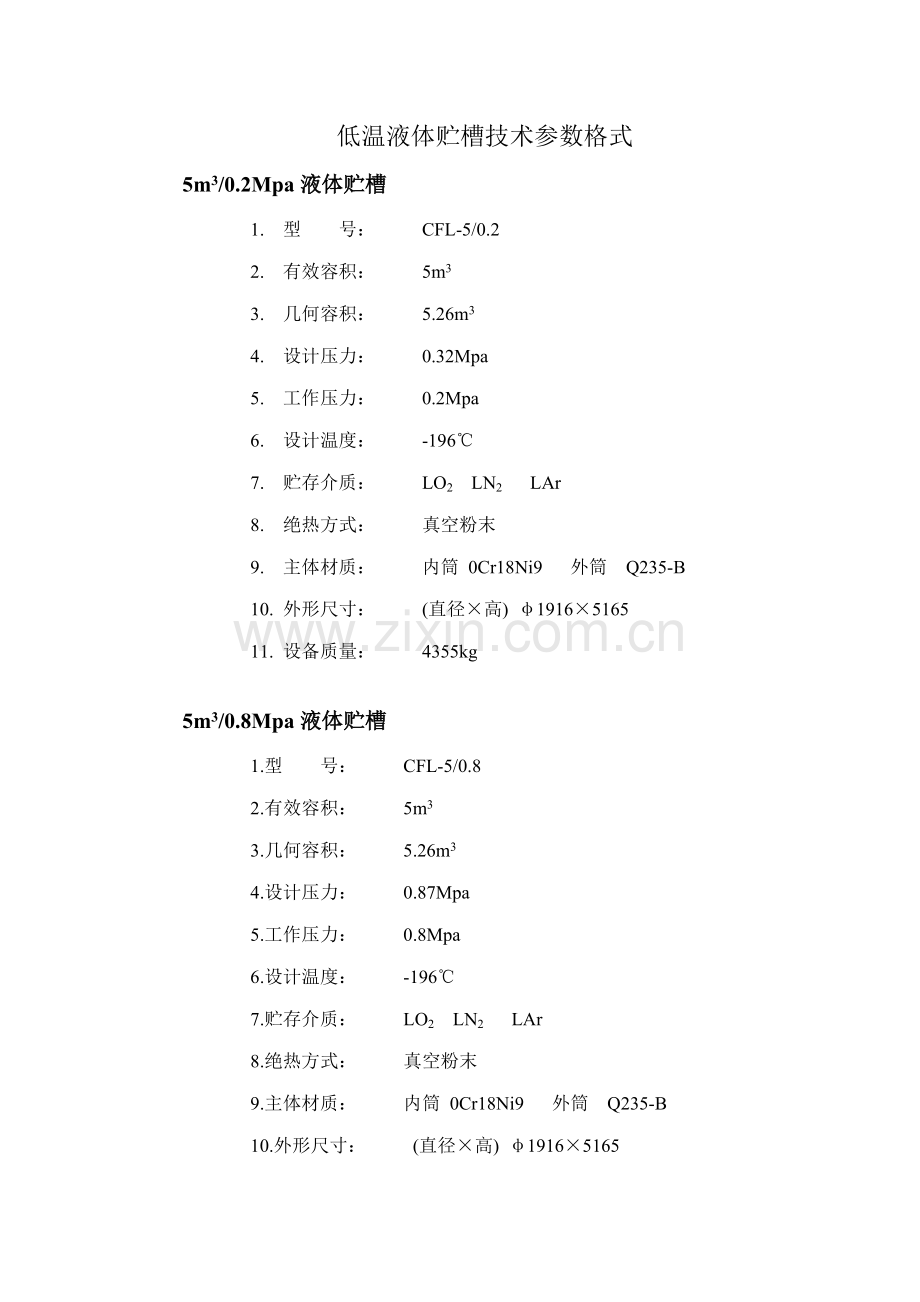

低温液体贮槽技术参数格式
5m3/0.2Mpa液体贮槽
1. 型 号： CFL-5/0.2
2. 有效容积： 5m3
3. 几何容积： 5.26m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ1916×5165
11. 设备质量： 4355kg

5m3/0.8Mpa液体贮槽
1.型 号： CFL-5/0.8
2.有效容积： 5m3
3.几何容积： 5.26m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ1916×5165
11.设备质量： 4580kg

5m3/1.6Mpa液体贮槽
1. 型 号： CFL-5/1.6
2. 有效容积： 5m3
3. 几何容积： 5.26m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ1916×5165
11. 设备质量： 5130kg

10m3/0.2Mpa液体贮槽
1. 型 号： CFL-10/0.2
2. 有效容积： 10m3
3. 几何容积： 10.53m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2316×6000
11. 设备质量： 6250kg

10m3/0.8Mpa液体贮槽
1.型 号： CFL-10/0.8
2.有效容积： 10m3
3.几何容积： 10.53m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ2316×6000
11.设备质量： 6675kg

10m3/1.6Mpa液体贮槽
1. 型 号： CFL-10/1.6
2. 有效容积： 10m3
3. 几何容积： 10.53m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2316×6000
11. 设备质量： 7970kg

15m3/0.2Mpa液体贮槽
1. 型 号： CFL-15/0.2
2. 有效容积： 15m3
3. 几何容积： 15.79m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×6760
11. 设备质量： 7745kg

15m3/0.8Mpa液体贮槽
1.型 号： CFL-15/0.8
2.有效容积： 15m3
3.几何容积： 15.79m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ2516×6760
11.设备质量： 8415kg

15m3/1.6Mpa液体贮槽
1. 型 号： CFL-15/1.6
2. 有效容积： 15m3
3. 几何容积： 15.79m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×6760
11. 设备质量： 8415kg

20m3/0.2Mpa液体贮槽
1. 型 号： CFL-20/0.2
2. 有效容积： 20m3
3. 几何容积： 21.05m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×8430
11. 设备质量： 9100kg

20m3/0.8Mpa液体贮槽
1.型 号： CFL-20/0.8
2.有效容积： 20m3
3.几何容积： 21.05m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ2516×8430
11.设备质量： 9940kg

20m3/1.6Mpa液体贮槽
1. 型 号： CFL-20/1.6
2. 有效容积： 20m3
3. 几何容积： 21.05m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×8430
11. 设备质量： 12865kg

25m3/0.2Mpa液体贮槽
1. 型 号： CFL-25/0.2
2. 有效容积： 25m3
3. 几何容积： 26.32m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×10060
11. 设备质量： 14770kg

25m3/0.8Mpa液体贮槽
1.型 号： CFL-25/0.8
2.有效容积： 25m3
3.几何容积： 26.32m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ2516×10060
11.设备质量： 16935kg

25m3/1.6Mpa液体贮槽
1. 型 号： CFL-25/1.6
2. 有效容积： 25m3
3. 几何容积： 26.32m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×10060
11. 设备质量： 20450kg

30m3/0.2Mpa液体贮槽
1. 型 号： CFL-30/0.2
2. 有效容积： 30m3
3. 几何容积： 31.58m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2720×10060
11. 设备质量： 13540kg

30m3/0.8Mpa液体贮槽
1.型 号： CFL-30/0.8
2.有效容积： 30m3
3.几何容积： 31.58m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ2720×10060
11.设备质量： 15540kg

30m3/1.6Mpa液体贮槽
1. 型 号： CFL-30/1.6
2. 有效容积： 30m3
3. 几何容积： 31.58m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2720×10060
11. 设备质量： 18555kg

40m3/0.2Mpa液体贮槽
1. 型 号： CFL-40/0.2
2. 有效容积： 40m3
3. 几何容积： 42.1m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×9725
11. 设备质量： 15705kg

40m3/0.8Mpa液体贮槽
1.型 号： CFL-40/0.8
2.有效容积： 40m3
3.几何容积： 42.1m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ3120×9725
11.设备质量： 18005kg

40m3/1.6Mpa液体贮槽
1. 型 号： CFL-40/1.6
2. 有效容积： 40m3
3. 几何容积： 42.1m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×9725
11. 设备质量： 21732kg

50m3/0.2Mpa液体贮槽
1. 型 号： CFL-50/0.2
2. 有效容积： 50m3
3. 几何容积： 52.63m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×11917
11. 设备质量： 19910kg

50m3/0.8Mpa液体贮槽
1.型 号： CFL-50/0.8
2.有效容积： 50m3
3.几何容积： 52.63m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ3120×11917
11.设备质量： 22715kg

50m3/1.6Mpa液体贮槽
1. 型 号： CFL-50/1.6
2. 有效容积： 50m3
3. 几何容积： 52.63m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×11917
11. 设备质量： 26827kg

100m3/0.2Mpa液体贮槽
1. 型 号： CFL-100/0.2
2. 有效容积： 100m3
3. 几何容积： 105.26m3
4. 设计压力： 0.32Mpa
5. 工作压力： 0.2Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3624×17110
11. 设备质量： 37171kg

100m3/0.8Mpa液体贮槽
1.型 号： CFL-100/0.8
2.有效容积： 100m3
3.几何容积： 105.26m3
4.设计压力： 0.87Mpa
5.工作压力： 0.8Mpa
6.设计温度： -196℃
7.贮存介质： LO2 LN2 LAr
8.绝热方式： 真空粉末
9.主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10.外形尺寸： (直径×高) φ3624×17110
11.设备质量： 44020kg

100m3/1.6Mpa液体贮槽
1. 型 号： CFL-100/1.6
2. 有效容积： 100m3
3. 几何容积： 105.26m3
4. 设计压力： 1.68Mpa
5. 工作压力： 1.6Mpa
6. 设计温度： -196℃
7. 贮存介质： LO2 LN2 LAr
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 0Cr18Ni9 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3624×17110
11. 设备质量： 26827kg

二氧化碳贮槽技术参数
5m3二氧化碳贮槽
1. 型 号： CFL-5/2.16
2. 有效容积： 5m3
3. 几何容积： 5.26m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ1916×5165
11. 设备质量： 5306kg

10m3二氧化碳贮槽
1. 型 号： CFL-10/2.16
2. 有效容积： 10m3
3. 几何容积： 10.53m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2316×6000
11. 设备质量： 8270kg
15m3二氧化碳贮槽
1. 型 号： CFL-15/2.16
2. 有效容积： 15m3
3. 几何容积： 15.79m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×6760
11. 设备质量： 10230kg

20m3二氧化碳贮槽
1. 型 号： CFL-20/2.16
2. 有效容积： 20m3
3. 几何容积： 21.05m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×8430
11. 设备质量： 13300kg

25m3二氧化碳贮槽
1. 型 号： CFL-25/2.16
2. 有效容积： 25m3
3. 几何容积： 26.3m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2516×10100
11. 设备质量： 15850kg

30m3二氧化碳贮槽
1. 型 号： CFL-30/2.16
2. 有效容积： 30m3
3. 几何容积： 31.58m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ2720×10060
11. 设备质量： 19835kg

40m3二氧化碳贮槽
1. 型 号： CFL-40/2.16
2. 有效容积： 40m3
3. 几何容积： 42.1m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×9725
11. 设备质量： 25170kg

50m3二氧化碳贮槽
1. 型 号： CFL-50/2.16
2. 有效容积： 50m3
3. 几何容积： 52.63m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3120×11917
11. 设备质量： 31450kg

100m3二氧化碳贮槽
1. 型 号： CFL-100/2.16
2. 有效容积： 100m3
3. 几何容积： 105.26m3
4. 设计压力： 2.35Mpa
5. 工作压力： 2.16Mpa
6. 设计温度： -40℃
7. 贮存介质： LCO2
8. 绝热方式： 真空粉末
9. 主体材质： 内筒 16MnDR 外筒 Q235-B
10. 外形尺寸： (直径×高) φ3624×17110
11. 设备质量： 59050kg
