工程检测防水考试题.doc

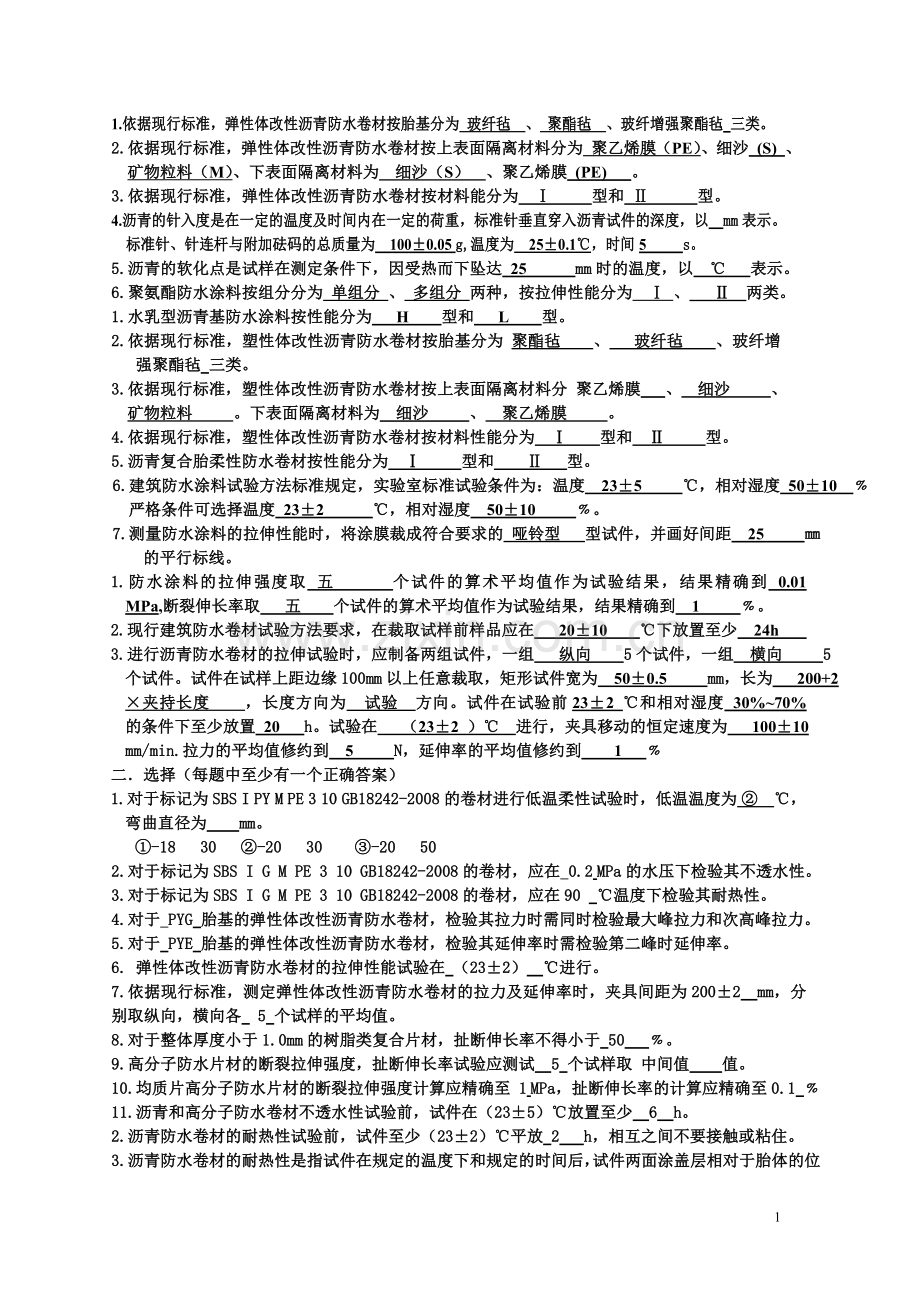

1.依据现行标准，弹性体改性沥青防水卷材按胎基分为 玻纤毡 、 聚酯毡 、玻纤增强聚酯毡 三类。
2.依据现行标准，弹性体改性沥青防水卷材按上表面隔离材料分为 聚乙烯膜（PE）、细沙 (S) 、 矿物粒料（M）、下表面隔离材料为 细沙（S） 、聚乙烯膜 (PE) 。
3.依据现行标准，弹性体改性沥青防水卷材按材料能分为 Ⅰ 型和 Ⅱ 型。
4.沥青的针入度是在一定的温度及时间内在一定的荷重，标准针垂直穿入沥青试件的深度，以 mm表示。标准针、针连杆与附加砝码的总质量为 100±0.05 g,温度为 25±0.1℃，时间5 s。
5.沥青的软化点是试样在测定条件下，因受热而下坠达 25 mm时的温度，以 ℃ 表示。
6.聚氨酯防水涂料按组分分为 单组分 、 多组分 两种，按拉伸性能分为 Ⅰ 、 Ⅱ 两类。
1.水乳型沥青基防水涂料按性能分为 H 型和 L 型。
2.依据现行标准，塑性体改性沥青防水卷材按胎基分为 聚酯毡 、 玻纤毡 、玻纤增强聚酯毡 三类。
3.依据现行标准，塑性体改性沥青防水卷材按上表面隔离材料分 聚乙烯膜 、 细沙 、 矿物粒料 。下表面隔离材料为 细沙 、 聚乙烯膜 。
4.依据现行标准，塑性体改性沥青防水卷材按材料性能分为 Ⅰ 型和 Ⅱ 型。
5.沥青复合胎柔性防水卷材按性能分为 Ⅰ 型和 Ⅱ 型。
6.建筑防水涂料试验方法标准规定，实验室标准试验条件为：温度 23±5 ℃，相对湿度 50±10 ﹪
严格条件可选择温度 23±2 ℃，相对湿度 50±10 ﹪。
7.测量防水涂料的拉伸性能时，将涂膜裁成符合要求的 哑铃型 型试件，并画好间距 25 ㎜的平行标线。
1.防水涂料的拉伸强度取 五 个试件的算术平均值作为试验结果，结果精确到 0.01 MPa,断裂伸长率取 五 个试件的算术平均值作为试验结果，结果精确到 1 ﹪。
2.现行建筑防水卷材试验方法要求，在裁取试样前样品应在 20±10 ℃下放置至少 24h
3.进行沥青防水卷材的拉伸试验时，应制备两组试件，一组 纵向 5个试件，一组 横向 5个试件。试件在试样上距边缘100mm以上任意裁取，矩形试件宽为 50±0.5 mm，长为 200+2×夹持长度 ，长度方向为 试验 方向。试件在试验前23±2 ℃和相对湿度 30%~70% 的条件下至少放置 20 h。试验在 （23±2 ）℃ 进行，夹具移动的恒定速度为 100±10 mm/min.拉力的平均值修约到 5 N，延伸率的平均值修约到 1 ﹪
二．选择（每题中至少有一个正确答案）
1.对于标记为SBS I PY M PE 3 10 GB18242-2008的卷材进行低温柔性试验时，低温温度为 ② ℃，弯曲直径为 mm。
①-18 30 ②-20 30 ③-20 50
2.对于标记为SBS I G M PE 3 10 GB18242-2008的卷材，应在 0.2 MPa的水压下检验其不透水性。
3.对于标记为SBS I G M PE 3 10 GB18242-2008的卷材，应在90 ℃温度下检验其耐热性。
4.对于 PYG 胎基的弹性体改性沥青防水卷材，检验其拉力时需同时检验最大峰拉力和次高峰拉力。
5.对于 PYE 胎基的弹性体改性沥青防水卷材，检验其延伸率时需检验第二峰时延伸率。
6. 弹性体改性沥青防水卷材的拉伸性能试验在 （23±2） ℃进行。
7.依据现行标准，测定弹性体改性沥青防水卷材的拉力及延伸率时，夹具间距为200±2 mm，分别取纵向，横向各 5 个试样的平均值。
8.对于整体厚度小于1.0mm的树脂类复合片材，扯断伸长率不得小于 50 ﹪。
9.高分子防水片材的断裂拉伸强度，扯断伸长率试验应测试 5 个试样取 中间值 值。
10.均质片高分子防水片材的断裂拉伸强度计算应精确至 1 MPa，扯断伸长率的计算应精确至0.1 ﹪
11.沥青和高分子防水卷材不透水性试验前，试件在（23±5）℃放置至少 6 h。
2.沥青防水卷材的耐热性试验前，试件至少（23±2）℃平放 2 h，相互之间不要接触或粘住。
3.沥青防水卷材的耐热性是指试件在规定的温度下和规定的时间后，试件两面涂盖层相对于胎体的位移，平均位移超过 2.0 mm为不合格。
4.沥青防水卷材的耐热性试验，试件在规定温度的电热鼓风烘箱内加热时间为 120±2 min.
5. 沥青防水卷材的低温柔性试验前，试件应在（23±2）℃的平板上放置至少 4 h，并且相互之间不能接触。
6. 沥青防水卷材的低温柔性试验，试件放入冷冻液达到规定温度后，开始保持在该温度 1h±5min
7.沥青防水卷材的低温柔性试验，需要两组各5个试件，一组用于上表面试验另一组用于下表面试验。
8.高分子防水卷材的低温弯折性试验前，试件应在（23±2）℃相对湿度（50±5）℃的条件下放置至少20 h。
9. 高分子防水卷材的拉伸性能试验在（23±2）℃，夹具移动的恒定速度为方法B500±50 mm/min。
1. 沥青防水卷材的低温柔性试验,一个试验面5个试件在规定温度至少 4 个无裂缝为通过。
2. 高分子防水卷材的拉伸性能试验前，试件应在（23±2）℃和相对湿度（50±5）℃的条件下放置至少 20 h。
3.沥青防水卷材的拉伸性能试验在（23±2）℃进行，夹具移动的恒定速度为 100±10 mm/min
4.反应型防水涂料涂膜制备时，脱模前的养护条件为标准条件 96 。
5.建筑防水涂料的固体含量试验，试样在规定温度的烘箱中恒温 至恒重。
6. 建筑防水涂料的耐热性试验，试件在规定温度的电热鼓风烘箱中放置 5 h取出，观察表面现象。
7.采用B法测定建筑防水涂料的粘结强度时，将两个“8”字形砂浆块断面对接，压紧，砂浆块间涂料的厚度不超过 0.5 mm。
8.测定建筑防水涂料的拉伸性能时，用于测量涂膜厚度的厚度计应满足：接触面直径6mm，单位面积压力 0.02 MPa，分度值0.01mm.
9. 依据现行标准，测定弹性体改性沥青防水卷材的拉力及延伸率时夹具间距为 200±2 mm，分别取纵向，横向各 5 个试样的平均值。
10. 沥青防水卷材的耐热性是指试件在规定的温度下和规定的时间后，试件两面涂盖层相对于胎体的位移，平均位移超过 2.0 mm为不合格。
1.制备聚氨酯防水涂料试件时，应保证最终涂膜厚度为（2.0±0.2）mm。 （× ）
2.SBS防水卷材的拉伸速度为50 mm/min. （ × ）
3.反应型防水涂料涂膜制备时，脱模后涂膜应在标准条件下养护72h. (√ )
4.代号“PY”表示胎基为玻纤毡的防水卷材 （ × ）
5.按现行标准，玻纤毡弹性体改性沥青防水卷材的公称厚度有3mm, 4mm两种规格。 （ √ ）
6.对于标记为NK Ⅱ S3 10 JC/T690-2008的卷材，应在-18℃温度下检验其低温柔性。 （ √ ）
7.测定沥青复合胎柔性防水卷材的最大拉力时，应分别取纵，横向各5个试件的平均值。（ √ ）
8.裁切高分子复合片材的物理性能测定用试样时，应顺着织物的纹路，尽量不破坏纤维并使工作部分保证最少的纤维根数 （ × ）
9.弹性体改性沥青防水卷材主要适用于工业与民用建筑的屋面和地下防水工程。 （ √ ）
10以高分子合成材料为主要材料，复合织物等为保护或增强层，以改变其尺寸稳定性和力学特性，各部位截面结构一致的防水片材，称为均质片高分子防水片材。 （ × ）
1.沥青类防水涂料涂膜制备时，脱模前涂膜应在标准条件下养护120h。 （√ ）
2.测定沥青延度，非经另行规定，应在温度（25±0.5）℃拉伸至断裂。 （√ ）
3.沥青的软化点是试样在测定条件下，因受热而下坠达15mm时的温度，以℃表示。 （ × ）
4.弹性体改性沥青防水卷材按产品性能分为Ⅰ型和Ⅱ型。 ( √ )
5.测定沥青复合胎柔性防水卷材的最大拉力时，拉伸速度为50mm/min.。 （ √ ）
6.测定防水涂料的拉伸性能时，高延伸率涂料的拉伸速度为500mm/min。 （ √ ）
7.测定反应型涂料的固体含量时，称量好的试样放入烘箱前，应先在标准试验条件下放置12h。 （ × ）
8.测定反应型涂料的固体含量时，涂料在烘箱中的加热温度为（120±5）℃。 （ × ）
9.防水涂料拉伸性能试件为符合要求的哑铃型试件。 （√ ）
10.测定防水涂料拉伸性能的拉力试验机，示值精度不低于1﹪. （ √ ）
1. 高分子类防水涂料涂膜制备时，脱模前涂膜应在标准条件下养护96h。 （ √ ）
2. 测定防水涂料的拉伸性能时，低延伸率涂料的拉伸速度应为200mm/min。 （√ ）
3. 防水涂料涂膜制备时，模框，工具，涂料应在标准试验条件下放置24h以上。 （　　√）
４．测定反应型涂料的固体含量时，涂料在烘箱中的加热温度为（１０５±5）℃。 （ × ）
５．防水涂料固体含量的试验结果取两次平行试验的平均值，结果计算精确到１﹪.　　（　√　）
６．测定防水涂料的断裂伸长率时，试件起始标线间距离为５０ｍｍ。　　（×　　）
７．测定防水涂料拉伸性能的拉力试验机，伸长范围大于５００ｍｍ。　　（　×√　）
８．测定沥青防水卷材拉伸性能的拉伸试验机，夹具宽度不小于５０ｍｍ。　（√　　）
９．为防止沥青防水卷材的拉伸试件从夹具中的滑移超过极限值，允许用冷却的夹具。　（ √ ）
10.测定高分子防水卷材的拉伸性能时，应去除任何在距夹具10mm以内断裂或在试验机夹具中滑移超过极限值试件的试验结果，用备用件量测。 (√ )

四.简答
1.对沥青防水卷材拉伸性能试验用拉伸试验机有何要求？

2.简述弹性体改性沥青防水卷材的不透水性（方法B）试验步骤。

3.检验弹性体改性沥青防水卷材的温柔性时，卷材弯曲直径如何选择？
答：3mm厚度卷材弯曲直径30mm，4mm，5mm厚度卷材直径50mm
4.简述建筑防水涂料固体含量的试验步骤。

1. 简述沥青防水卷材温柔性试验步骤。

2.简述防水涂料涂膜制备的养护条件。

4.简述防水涂料耐热性的试验步骤。

1. 简述防水涂料不透水性的试验步骤。

2.防水涂料性能检测的标准试验条件是如何规定的？
实验室标准试验条件为23±2℃，相对湿度50±10%。严格条件23±2℃，湿度50±5%

五．计算
1.测定某聚氨酯防水涂料的拉伸性能（采用哑铃Ⅰ型试件），试验数据如下：
试件
编号
试件中间部位
宽度（mm）
试件平均厚度
（mm）
最大拉力
（N）
试件断裂时标线间距离
（mm）
1
6.0
1.56
20
165
2
6.0
1.52
19
163
3
6.0
1.53
19
166
4
6.0
1.48
18
160
5
6.0
1.50
18
162
计算改涂料的拉伸强度和断裂伸长率。

2.测得标记为SBS I G M PE 3 10 GB18242-2008的卷材5个试件纵向拉力分别为432N/50mm、
480N/50mm、416N/50mm、432N/50mm、398N/50mm。计算该卷材的纵向拉力值。

3.测定某单组分聚氨酯的固体含量，试验数据如下：
序号
培养皿质量
(g)
干燥前试样和培养皿质量
（g）
干燥后试样和培养皿质量（g）
1
22.26
28.78
28.26
2
21.85
28.51
27.90
计算该聚氨酯的固体含量。

6
