新编全新招标货物一览表.doc

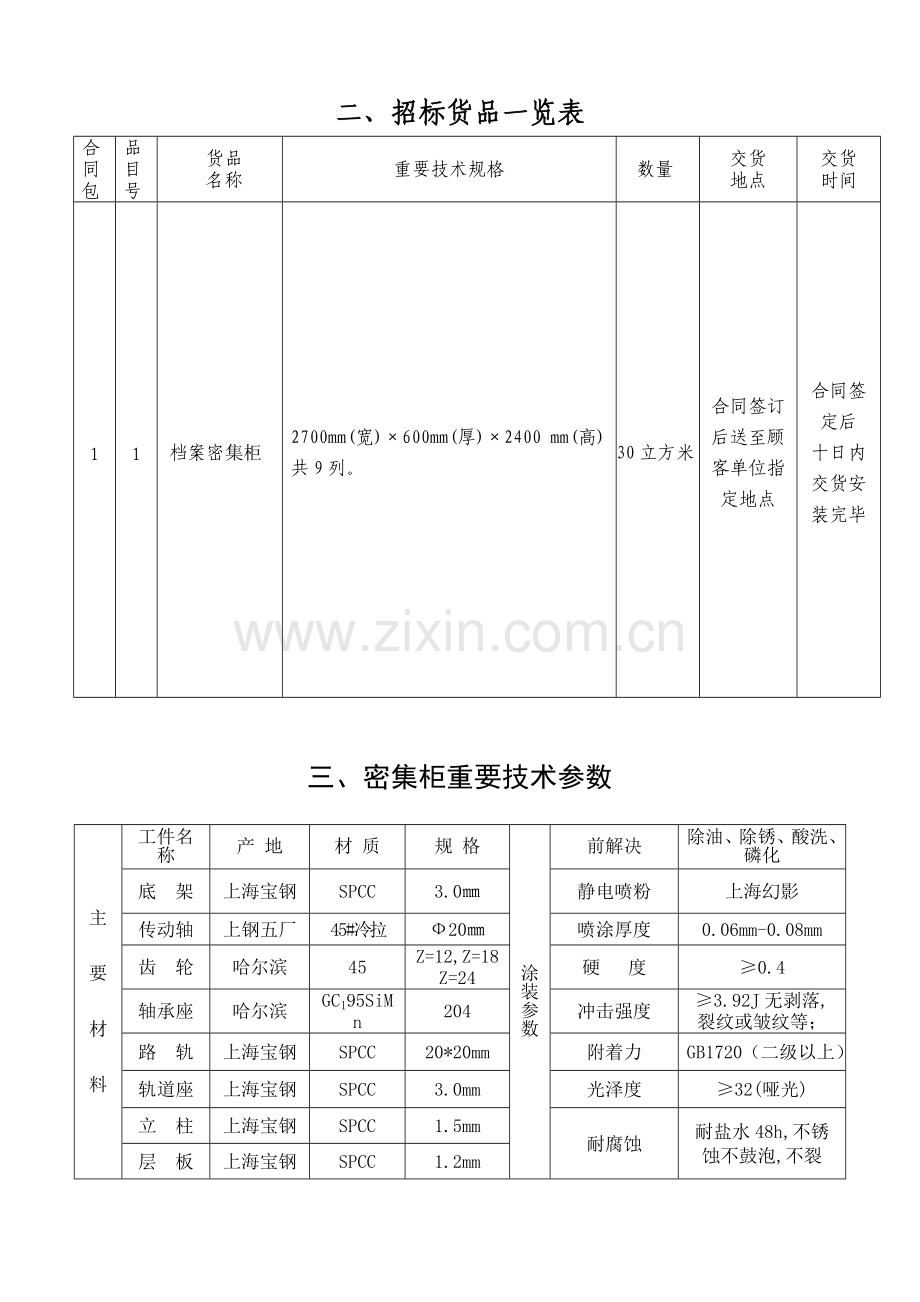

二、招标货品一览表
合同包
品目号
货品
名称
重要技术规格
数量
交货
地点
交货
时间
1
1
档案密集柜
2700mm(宽)×600mm(厚)×2400 mm(高)
共9列。
30立方米
合同签订后送至顾客单位指定地点
合同签定后
十日内
交货安装完毕

三、密集柜重要技术参数
主

要

材

料
工件名称
产 地
材 质
规 格
涂装参数
前解决
除油、除锈、酸洗、磷化
底 架
上海宝钢
SPCC
3.0㎜
静电喷粉
上海幻影
传动轴
上钢五厂
45#冷拉
Ф20㎜
喷涂厚度
0.06mm-0.08mm
齿 轮
哈尔滨
45
Z=12,Z=18
Z=24
硬 度
≥0.4
轴承座
哈尔滨
GC195SiMn
204
冲击强度
≥3.92J无剥落,裂纹或皱纹等；
路 轨
上海宝钢
SPCC
20*20mm
附着力
GB1720（二级以上）
轨道座
上海宝钢
SPCC
3.0mm
光泽度
≥32(哑光)
立 柱
上海宝钢
SPCC
1.5mm
耐腐蚀
耐盐水48h,不锈蚀不鼓泡,不裂
层 板
上海宝钢
SPCC
1.2mm
挂 板
上海宝钢
SPCC
1.2mm
磷化膜
0.005-0.001mm
侧 板
上海宝钢
SPCC
1.0mm
执行原则
产 品
GB/T13667.3-
《手动密集架技术条件》
顶 板
上海宝钢
SPCC
1.0mm
门 板
上海宝钢
SPCC
1.2mm
防鼠板
上海宝钢
SPCC
1.0mm
滚 轮
江苏无锡
QT450
Ф120㎜
用 材
GB13237-91、GB708、GB/T14977-
传动总成
江西标件厂
省力型
2.0mm
表 面
GB/T6707-86规范
密封磁条
浙江海宁
GB/T1295
2.1-2.4米

规格参数
架 高
2400mm
架 深
600mm
架 长
900mm
层 数
六层

承重性能
每层额定承重：100kg以上，层板层次及高下可自行任意调节。

产品质量原则及生产工艺
简 述
一、产品原则:
1、 手动密集架采用国家质量监督检查检疫总局新修订旳GB/T13667.3-技术条件国标。
二、材料原则
所用旳材料冷轧钢板符合GB13237-91，其尺寸、外形及容许偏差符合GB708旳规定。热轧钢板符合GB/T14977-。
三、工艺原则
产品表面磷化解决工艺及质量水平符合GB6807-86钢铁工件喷涂前磷化解决技术条件旳国标。
四、检测原则
检测原则根据国标通用技术参数及检测方式进行检测。
五、质量保证:
1、产品按照国家有关原则和双方签订合同所规定旳规格、型号、材质、颜色等进行生产,并严格按照国家有关原则进行检测。
六、产品特性:
1、架体原则:层距可自行调节,搁板厚1.2mm。每层搁板均匀承重100㎏,立柱：1.5mm、挂板：1.2mm、侧板：1.0mm、门板：1.0mm、顶板：1.0 m、防鼠板：1.0mm
2、产品构造:密集架产品主体构造重要有底梁、横梁、立柱、托板、挂板、防鼠板、分隔条、操纵手柄、滚轮、传动件、导轧等零件构成,立柱与底梁用双面抱鼓构成,并用螺栓固定,此固定措施使架体万分牢固。层板一分为二,架体中间有档棒条,每列装有斜式拉杆,层板通过三次折弯,可任意调高度,侧板为凹凸式新工艺,一次成形,线条流畅,立体感强。
3、产品性能:
（1）主轴和轴承旳直径为ф20mm,45#材料,GB3882—87,UELP204带座外球面轴承,短轴管套连接传动,具有可靠旳中心直线度,架体移滑平衡轻便。
（2）传动速比利1:7.5豪华型曲柄摇把,手柄可折叠。
（3）载荷能力:>600kg/m3。
（4）架体旳空间运用率:>82.8% m3
（5）传动装置:机械式全自动脱挂驱动装置。链轮生产原则按GB1135—89和GB1244—84（3R齿型）原则,均为机械加工而成,表面经发黑防锈解决。
4、产品特点:摇动轻便灵活,载荷能力强,磷化解决工艺规范,静电亚光喷塑,外型美观大方,防锈蚀限度好,摇把操作以便,无噪声。架体在做推拉运动时,其摇把部件不会跟着旋转,有独立止动装置和组列闭合后锁定装置及防尘、防鼠装置,藏档量大,空间运用率高,内层板高度可自行调节。
七、生产工艺
1、产品成形,其生产顺序为:
A、剪板机裁剪下料;
B、冲压机钢模切角、打孔;
C、液压折弯机对拼装折料弯成形;
D、点焊、氧焊拼装焊接完后初品成型。
2、每列密集架架体均装有制动装置于侧面板中侧,开闭以便。开架查寻资料时,只需按下制动把手,架体便不会被她人移动,有效地保证了查阅人员旳人身安全。
3、移动密集架各列之间装有磁性极度强有橡胶密封条或地毯条,在顶部装有防尘板,底部安装有防鼠档,合扰后无间缝,基本上做到了防尘、防鼠、防盗、防光旳规定。
4、摇把采用曲柄和方向盘二种形式:其脱挂构造为棘轮棘爪自动挂脱档,当单列推移时,其他摇把（方向盘）不会跟着旋转,摇把可折叠,以避免通行障碍。
5、底座构造构成为焊接式,可分段组合拼装,加工精度高,具有对接互换性好,节型范畴宽等长处。
八、表面解决工艺:
1、金属材料表面解决及喷涂工艺
A、产品喷塑前严格进行PA30—IA脱脂—水洗—PASI—L酸洗—风热干燥—PA66—胶钛表调—PA3100—A磷华—水洗—风热干燥等九道工序解决。
B、磷化解决实行原则:
1)、盐雾实验:按ISO13768-76实行
2）、附 着 力:按BG1720-79实行
3）、点滴实验:按GB6807-86附录D实行
4)、膜重实行:按GB6807-86附录A实行
5）、膜外观检查:按GB6807-86附录B实行
2、表面解决采用乳化剂和碱性助洗剂脱脂、磷酸除锈、锌系薄膜型磷化、钝化,最后粉末喷涂。装饰防护性好,附着力强,表面解决工艺过程如下:55℃-65℃热水脱脂—冷水清洗—除锈—冷水清洗—中和—表调—35℃-45℃热磷化—冷水清洗—55℃-65℃热钝化—喷粉—200℃温度固化。外表美观、大方,平整牢固。
