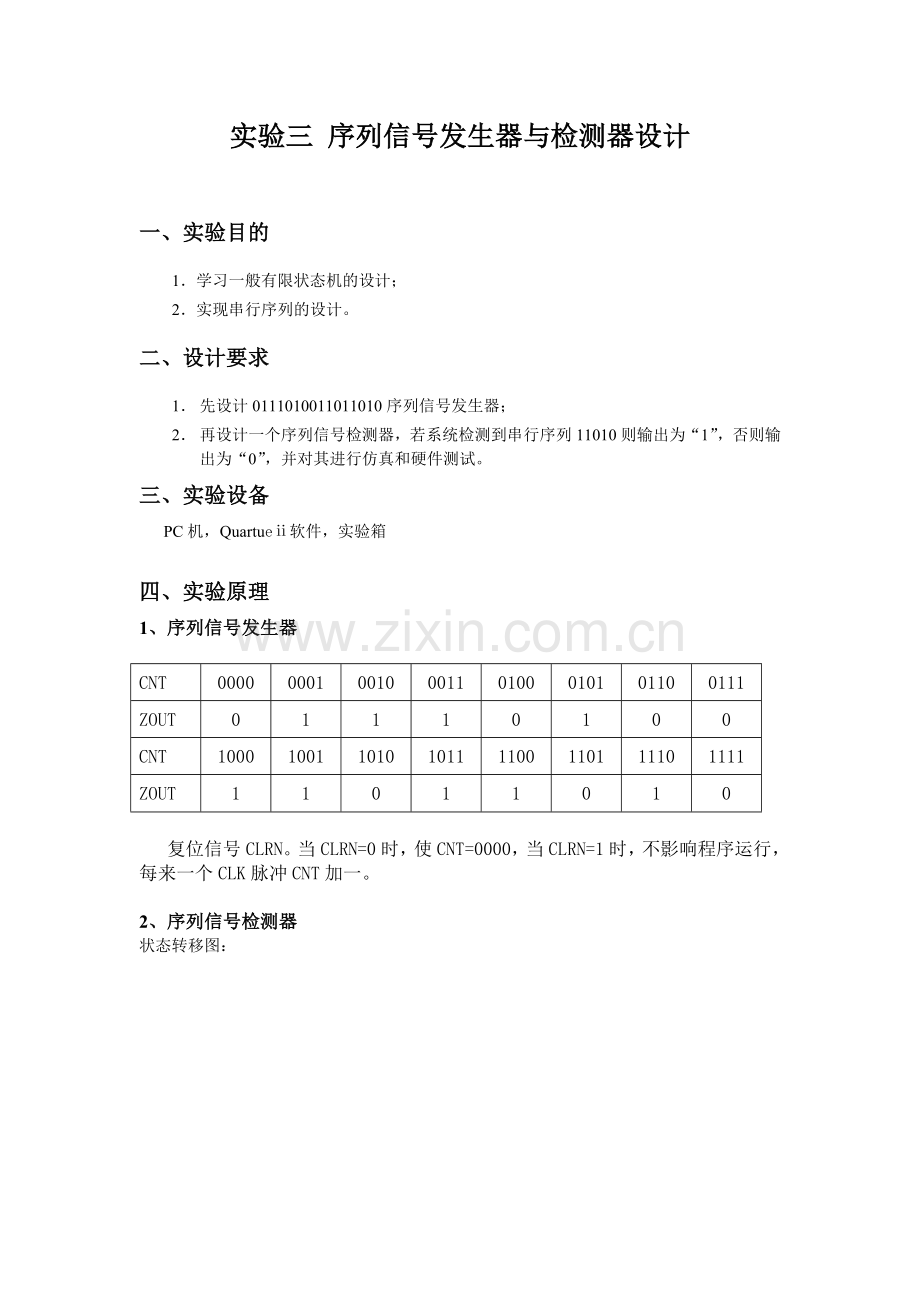

实验三 序列信号发生器与检测器设计

一、实验目的
1．学习一般有限状态机的设计；
2．实现串行序列的设计。
二、设计要求
1． 先设计0111010011011010序列信号发生器；
2． 再设计一个序列信号检测器，若系统检测到串行序列11010则输出为“1”，否则输出为“0”，并对其进行仿真和硬件测试。
三、实验设备
PC机，Quartueⅱ软件，实验箱

四、实验原理
1、序列信号发生器

CNT
0000
0001
0010
0011
0100
0101
0110
0111
ZOUT
0
1
1
1
0
1
0
0
CNT
1000
1001
1010
1011
1100
1101
1110
1111
ZOUT
1
1
0
1
1
0
1
0

复位信号CLRN。当CLRN=0时，使CNT=0000，当CLRN=1时，不影响程序运行，每来一个CLK脉冲CNT加一。

2、序列信号检测器
状态转移图：

五、实验步骤
1、信号发生器

1） 建立工作库文件夹，输入设计项目VHDL代码，如下：

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY XLSIGNAL16_1 IS
PORT( CLK,CLRN:IN STD_LOGIC;
ZOUT:OUT STD_LOGIC);
END XLSIGNAL16_1;
ARCHITECTURE one OF XLSIGNAL16_1 IS
SIGNAL CNT:STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL ZREG:STD_LOGIC;
BEGIN
PROCESS(CLK,CLRN)
BEGIN
IF(CLRN='0')THEN CNT<="0000";ELSE
IF(CLK'EVENT AND CLK='1')THEN
CNT<=CNT+'1';
END IF;
END IF;
END PROCESS;
PROCESS(CNT)
BEGIN
CASE CNT IS
WHEN"0000"=>ZREG<='1';
WHEN"0001"=>ZREG<='1';
WHEN"0010"=>ZREG<='1';
WHEN"0011"=>ZREG<='0';
WHEN"0100"=>ZREG<='0';
WHEN"0101"=>ZREG<='1';
WHEN"0110"=>ZREG<='0';
WHEN"0111"=>ZREG<='1';
WHEN"1000"=>ZREG<='0';
WHEN"1001"=>ZREG<='1';
WHEN"1010"=>ZREG<='0';
WHEN"1011"=>ZREG<='0';
WHEN"1100"=>ZREG<='1';
WHEN"1101"=>ZREG<='0';
WHEN"1110"=>ZREG<='1';
WHEN"1111"=>ZREG<='1';
WHEN OTHERS=>ZREG<='0';
END CASE;
END PROCESS;
ZOUT<=ZREG;
END one；

2）对其进行波形仿真，如下图：

3）将其转换成可调用元件如图：

2、信号检测器

1）建立工作库文件夹，输入设计项目VHDL代码，如下：

LIBRARY IEEE ;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY SCHK IS
  PORT(DIN, CLK, CLR  : IN STD_LOGIC;
        ss : OUT STD_LOGIC_VECTOR
END SCHK;
ARCHITECTURE behav OF SCHK IS
    SIGNAL Q : INTEGER RANGE 0 TO 5 ;
    SIGNAL D : STD_LOGIC_VECTOR(5 DOWNTO 0);
BEGIN
    D <= "10010"  ;
  PROCESS( CLK, CLR )
  BEGIN
  IF CLR = '1' THEN    Q <= 0 ;
  ELSIF  CLK'EVENT AND CLK='1' THEN
 CASE Q IS
  WHEN 0=>  IF DIN = D(4) THEN Q <= 1 ; ELSE Q <= 0 ; END IF ;
  WHEN 1=>  IF DIN = D(3) THEN Q <= 2 ; ELSE Q <= 1 ; END IF ;
  WHEN 2=>  IF DIN = D(2) THEN Q <= 3 ; ELSE Q <= 1 ; END IF ;
  WHEN 3=>  IF DIN = D(1) THEN Q <= 4 ; ELSE Q <= 0 ; END IF ;
  WHEN 4=>  IF DIN = D(0) THEN Q <= 5 ; ELSE Q <= 1 ; END IF ;
   WHEN OTHERS =>  Q <= 0 ;
  END CASE ;
    END IF ;
  END PROCESS ;
  PROCESS( Q )
  BEGIN
      IF Q = 5  THEN  ss <= "1" ;
      ELSE              ss <= "0" ;
      END IF ;
  END PROCESS ;
END behav ;

3）将其转换成可调用元件如图：

3.序列信号检测器顶层文件

1）调用序列信号发生器和序列信号检测器元件，建立工作库文件夹，输入设计项目原理图如下图：

2）对总体进行波形仿真，如下图：

4．管脚邦定

六、实验心得

1.首先用VHDL语言设计序列信号发生器和序列信号检测器模块。
2 、为了使设计简化，顶层文件采用原理图法，直接将两个模块连接起来。
3、作检测器时要先画出其状态转移图，否则很容易出错。
